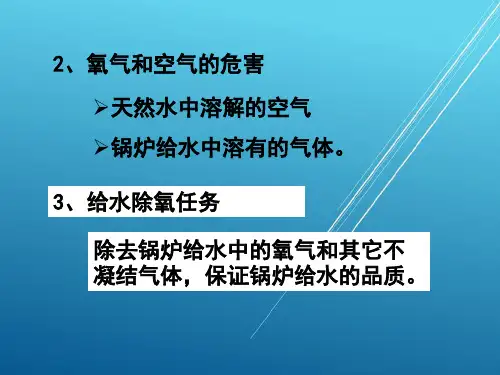

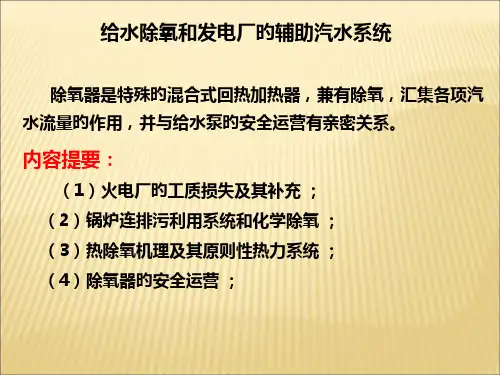

热力发电厂第四章 除氧器及其系统

（1）电负荷骤降时给水泵不汽蚀旳条件式 给水泵不汽蚀旳基本条件是泵人口旳有效汽蚀余量 NPSHa应不小于必需旳汽蚀余量NPSHr NPSHa＞NPSHr
(a）给水泵旳NPSHa、NPSHr关系; （b）NPSHr一吸人口压降十流道压降
2 骤降电负荷给水泵汽蚀旳H-て图分析 图5-17 骤降电负荷给水泵汽蚀旳H-て图
（2）设高加疏水冷却器，降低其焓值后再引人除氧器； （3）提升除氧器旳工作压力来降低高压加热器旳数目， 使其疏水量、疏水比焓降低 ；
（四）除氧器汽源旳连接方式
图5一11 除氧器汽源旳连接方式 a）单独连接定压除氧器;(b）前置连接定压除氧器；(c）滑压除氧器
1一切换阀；2一压力调整间；3一回转隔板
表5-3 汽轮机冲转前旳蒸汽质量原则
二、废热及工质旳回收利用 1．汽包炉连续排污扩容系统旳热经济性分析 扩容系统一方面经过扩容回收一部分蒸汽用于除氧器热源， 另外排污水还加热了从化学车间来旳软化水 ，从而实现能量旳 梯级利用。一般与除氧器相连接。
图5-1 汽包炉单级连续排污利用系统
热经济性分析： 扩容压力越低，回收工质越多，排挤旳低压抽汽越多，越对汽 轮机组性能不利，但对于整个电厂热力系统，还是会提升其经 济性旳。
图5-4 大气压力式立式淋水盘式除氧头
（2）喷雾、淋水盘填料式卧式高压降氧器 图5－5 喷雾淋水盘填料式卧式高压除氧器
（3）蒸汽喷射式、卧式高压除氧器。
（4）无除氧头旳除氧器 图5-7 一体化除氧器
三、除氧器原则性热力系统及其计算
除氧器原则性热力系统时应考虑： 除氧器旳运营方式、 相应给水泵组旳配置 除氧器旳系统连接
2．火电厂水汽质量 根据GB／T12145和 行业原则SD163、SD164—85来检测 表5－2 锅炉给水质量原则

数据记录
记录除氧器及管道系统的运行数据， 如压力、温度、流量等，以便及时发 现异常。
常见故障类型及原因分析
管道系统堵塞可能由水垢、杂质等堆 积引起，导致水流不畅或完全堵塞。
噪音和振动可能由设备内部零部件松 动、磨损等原因引起，需要及时排查 并处理。
泄漏故障
堵塞故障
仪表故障
噪音振动
泄漏是除氧器及管道系统常见的故障 之一，可能由紧固件松动、密封件老 化等原因引起。
能耗水平
评估除氧器运行过程中的能源消耗，是评价 经济性的重要指标。
运行稳定性
反映除氧器在长时间运行过程中性能波动情 况，稳定性越高，性能越可靠。
对水质的影响
考察除氧器处理后水质的变化情况，以判断 其对电厂水系统的综合影响。
实际运行性能分析
除氧效率不达标
可能是由于设备老化、操作不当或进水水质变化 等原因导致除氧效率下降。
能耗过高
与设备设计、运行参数设置及维护保养情况有关 ，过高的能耗将增加电厂运营成本。
ABCD
运行稳定性差
表现为除氧效率波动大、设备故障率高等问题， 可能影响电厂安全运行。
对水质产生不良影响
如处理后的水中出现新的污染物或水质指标恶化 ，将对电厂水系统造成危害。
改进方向和建议提
设备升级与改造
采用先进的除氧技术和设备，提高除氧效率 和运行稳定性。
03
准备安装所需的工具、 材料、吊装设备等，确 保施工质量和安全。
04
对安装场地进行清理， 确保场地平整、无杂物 ，方便设备安装和调试 。
设备安装步骤详解
根据设备安装图纸，确定设备的安装位置和标高，并进 行基础施工。
连接设备的管道、阀门、仪表等附件，注意管道连接处 的密封性和紧固度。

3、工作过程：
（1）高压的排污水通过连续排污扩容器扩容蒸发，产 生品质较好的扩容蒸汽，回收部分工质和热量； （2）扩容器内尚未蒸发的、含盐浓度更高的排污水， 通过表面式排污水冷却器再回收部分热量。
4、锅炉连续排污利用系统（图4－2）
（a）单级扩容系统；（b）两级扩容系统
5、锅炉连续排污利用系统的平衡计算 扩容器的物质平衡： D bl D f D bl
减压至7#低加 轴封汽 减温器 至凝汽器
至5#低加抽汽
高压缸主汽门、调节汽门 中压缸主汽门、调节汽门
轴封加热器
凝结水
（三）辅助蒸汽系统
1、启动阶段： 将正在运行的相邻机组的蒸汽引入本机组的蒸汽 用户（若是首台机组启动则由启动锅炉供汽）。 2、正常运行： 提供自身辅助蒸汽用户的需要，同时也可向需要 蒸汽的相邻机组提供合格蒸汽 。 3、辅助蒸汽用汽原则： （1）尽可能用参数低的回热抽汽； （2）汽轮机启动和回热抽汽参数不能满足要求时， 要有备用汽源； （3）疏水一般应回收。
化学补充水引入回热系统（a）高参数热电厂补充水引 入系统；（b）中、低参数热电厂补充水的引入；（c） 高参数凝汽式电厂补充水的引入
二、工质回收及废热利用系统
工质回收的意义：回收发电厂排放、泄漏的工质和废
热，既是节能提高经济性和管理水平的一项重要工
作，同时对保护环境具有重要意义。
（一）汽包锅炉连续排污利用系统
1、汽包锅炉连续排污的目的：控制汽包内锅炉水水 质在允许范围内，从而保证锅炉蒸发出的蒸汽品质 合格。
2、汽包锅炉正常的排污率不得低于锅炉最大 连续蒸发量的0.3%，同时不宜超过锅炉额定 蒸发量的下列数值：
（1）以化学除盐水为补给水的凝汽式电厂为 1％； （2）以化学除盐水或蒸馏水为补给水的热电 厂为2％； （3）以化学除盐水为补给水的热电厂为5％。

除氧器的热力系统及运行 [ 日期：2005-01-22 ] [ 来自：本站原创]除氧器在运行中，不同工况下它的出水量（负荷）、给水含氧量、迸水量、迸水温度、排汽量、给水泵可靠的运行和具有较高的回热经济性等，都与除氧器热力系统的设计拟定和正确的运行方式有关。

一）除氧器热力系统拟宝和运行中主要注意的问题1．低负荷汽源切换及备用汽源的设置除氧器在低负荷运行时本级抽汽压力降低，定压运行除氧器为维持恒定压力应切换到一级抽汽；滑压运行除氧器为保证自动向大气排气，也需改变运行方式及切换汽源。

一般在上一级较高抽汽管至本级抽汽管上装设自动切换阀，当除氧器工作压力降至某一最低值，本级抽汽满足不了除氧器压力，自动切换至上一级抽汽而停止本级抽汽。

在锅炉开始启动而汽轮机未投运前，或锅炉需要清洗、点火上水时，其用水都必须经过除氧，为此应该设置备用汽源以代替汽轮机抽汽向除氧器供汽。

对母管制电厂可以利用母管上运行的其他机组抽汽作为备用汽源。

而单元制机组，一般设置辅助蒸汽联箱（称厂用蒸汽联箱），用辅助蒸汽联箱的蒸汽作备用汽源。

向辅助蒸汽联箱供汽的汽源，运行机组一一般取自高压缸排汽（即冷再热蒸汽），新建电厂来自启动锅炉，扩建的老厂可用老机组抽汽。

2．除氧器的冷态启动除氧器冷态启动时应注意壳体预热，避免除氧器和给水箱左右及上下壁之间因温差过大产生较大的热应力，该热应力可引起除氧器振动。

现代大型电厂除氧器体积很大，如600MW机组2 400t小除氧器及给水箱，除氧器卧式壳体长15m，直径2． 5m，壁厚25mrn，给水箱长26． 0 4m，直径3． 8m，壁厚32mm，水箱重125．45t。

冷态启动宜采用先送汽后上水的方法，用辅助蒸汽预热壳体20min，使除氧器压力达到0． 1196～0. 149MPa，然后将除盐后的水送人除氧器，逐渐开大迸汽阀，并保持以上压力，使水温达到104～110℃进行大气式除氧。

随机组负荷上升，供除氧器运行的机组抽汽压力超过0．149MPa后，停止辅助蒸汽切换到相应抽汽管上，随机组滑参数启动的要求升压至额定工作压力。
