NHZL-04-2014 QT 涂装检验管理办法

  • 格式：doc
  • 大小：289.00 KB
  • 文档页数：9

涂装检验管理办法
1 目的
本程序规定了油漆质量要求、检验过程和方法，旨在确保港机产品油漆涂装质量符合和满足规定的要求。

2 适用范围
本办法适用于上海港机重工有限公司（以下简称“分公司”）对港口机械产品（包括零部件）的油漆质量检验和试验。

3职责
3.1 总公司涂装技术管理人员负责编制油漆涂装工艺及技术规范。

3.2 综合制造项目部在油漆涂装施工后，负责自检、互检及向专职检验员报验。

3.3 质量安全监督部油漆检验员负责油漆质量检验和试验。

4总则
涂装作业质量检验实行自检、互检及专职检验制度。

5职责
5.1质量安全监督部负责收集整理各项目的质量控制文件，并向物资设备部、设计工艺部、生产与项目管理部、司机室项目部、综合制造项目部、等相关部门发放，负责与总公司质量主管、用户/监理的沟通与协调，对产品实施全程质量监控，并完成各部门质量目标的考核。

5.2分公司设计工艺部门负责编制产品制作的工艺规程、材料清单，同时根据图纸技术要求确定产品的质量控制要求。

5.3物资设备部负责对产品制作材料的保证，并提供相应的质量保证书，及原材料、焊材、外购件、五金件的申购、进货、保管和发放。

5.4各项目部对应的质检站负责各项目质量控制要求与图纸要求的落实，按照质量安全监督部产品制作节点控制要求对产品的制作实施全过程的
质量控制，履行巡回检验和专职检验，并实施内部报验和向用户/监理报验的工作，向质量安全监督部定期汇总产品质量数据。

6涂装施工质量控制流程
6.1油漆质量检验过程
油漆质量检验过程见“涂装质量检验流程图”。

6.2涂装质量的控制
6.2.1 总公司生产办根据技术规格书、合同等对油漆质量要求，编制涂装（油漆）工艺，明确涂装方法与工艺要求，涂层种类与厚度要求，涂装时间与表面预处理要求，总公司下发分公司工艺后，由工艺发放计划室，计划室及时下发相关分包商并签收，涂装作业应严格按工艺施工；
6.2.2涂装质量检查采取涂装作业人员自检、互检和油漆专职检验人员的巡回检查和专职检查方式，对涂装质量进行控制和监督；
6.2.3 油漆专职检验人员应不间断记录施工现场天气、温度、湿度、露点温度情况，油漆厚度、颜色，牌号等应做好书面记录，以便油漆质量检查时备查。

6.3 涂装质量的检验点
涂装质量采取阶段性报验，在下列各工序作业完成后作为检验点，生产班组应向专职检验员报验。

a) 冲砂预处理；
b) 底漆涂装质量检验；
c) 中层漆涂装；
d) 面漆涂装；
e) 打磨修补涂漆
6.4 涂装质量检验
6.4.1涂装人员完成工序涂装后，经自检、互检合格后，应填写《内部报
验单》向油漆检验人员报验，油漆质检报验合格后，填写《涂装检查预约单》向用户/监理报验；
6.4.2 每道工序的报验在下道油漆喷涂前进行，冲砂报验在喷涂第一道底漆前进行，底漆报验在喷涂中层漆之前，以此类推；
6.4.3 油漆检验人员接到报验后，对产品涂装进行全面检查，将检查结果予以记录，并在《涂装检查预约单》签署意见；
6.4.4 在每道涂装工序施工期间质检人员应巡回检查施工情况与质量。

在每道油漆喷涂后，正式报验前，一旦漆膜实干后，质检人员应及时测量干膜厚度，油漆质检人员发现不良作业现象应及时指出纠正，若生产班组不予纠正并将影响后续涂装施工质量的，质检人员应填发《不合格品处理单》交部门处理，处理后报质量安全监督部确认并予以记录。

6.5 检验结果处理
6.5.1 油漆质量检验合格，该产品可转入下道工序或移交给用户（包括另一分公司）；
6.5.2 不符合油漆质量要求的，出具《不合格品处理单》通知生产部门与涂装人员返工，待返修符合质量要求后，重新检查；
6.5.3确因生产需要，必须在没有完工情况下流入下道工序，可根据《紧急放行通知单》进行操作，但必须在后道工序中实施关闭。

6.6 检验记录的处理
油漆质量检验合格，涂装作业结束后，质检人员汇总整理检验记录，填制《涂装检查报告》报公司质量主管并予以存档保管。

5 相关文件
6 记录表格
《涂装检查预约单》 NHZL-04-2014/QT-R01
《涂装检查报告》 NHZL-04-2014/QT-R02
《不合格品处理单》 NHZL-08-2014/QT-R02 《紧急放行通知单》 NHZL-01-2014/QT-R07
附件：涂装质量检验流程图
涂装检查预约单NHZL-04-2014/QT-R01 INSPECTION APPLICA TIOIN FORM FOR PAINT
编号：
工程编号送交
PROJECT NO: SEND TO:
产品名称预约时间
NAME OF PRODUCT: PRECONTRACT TIME:
构件名称
NAME OF COMPONENT:
检查内容分包商
CONTENTS OF INSPECTION:TEAM:
检查地点递交时间
PLACE OF INSPECION:SUBMITAL TIME:
QC.检查项目和结果
分包商自检员：主管：
TEAM INSPECTOR:DIRECTOR:
检查结论接收拒收RESULT OF INSPECTION: ACCEPT: REFUSE:
用户或用户代表日期
USER OR PRESENTATIVE:DATE:
涂装检验管理办法 NHZL-04-2014/QT
NHZL-04-2014/QT-R02
7
上海港机重工有限公司NHZL-08-2014/QT-R01不合格品处理单编号：
NHZL-01-2014/QT-R07 编号：。

合集下载

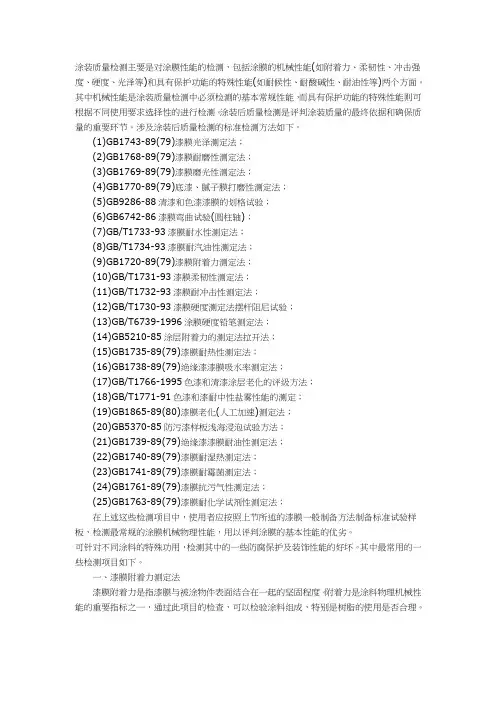

涂装质量检测标准及检测方法分析
