液压舵机工作原理和组成讲解学习

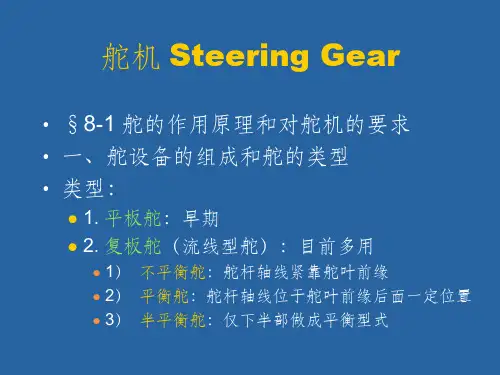

第九章舵机steering gear•第一节舵的作用原理和对舵机的要求•第二节液压舵机的工作原理和基本组成•第三节液压舵机的转舵机构•第四节液压舵机的遥控系统•第五节舵机液压系统实例•第六节液压舵机的管理•复习思考题第一节舵的作用原理和对舵机的要求•一、舵的作用：•船舶的操纵性，是船舶的主要航行性能之一。

舵是船舶操纵装置的一个重要部件。

舵是一块平板或具有流线型截面的板，称为舵叶。

装在船尾中纵剖面或对称于中纵剖面的位置上。

它垂直地浸没在水中，并能绕舵轴转动。

舵是船舶的一种十分重要和不可缺少的专用舾装设备。

可以想象，如果船没有舵，或舵失灵，就象汽车没有方向盘一样，将无法行驶）在大海里任凭风浪摆布。

无主动航向的船不仅不能保证航行的安全，而且是不能到达目的港的。

•舵是舵手（驾驶人员）用来保持或改变船舶在水中运动方向的专用设备。

•舵有两大功能：•一是保持船舶预定航向的能力，称为航向稳定性；•二是改变船舶运动方向的能力，称回转性。

•通常把二者统称为船舶的操纵性。

船舵主要由舵叶和舵杆组成，舵叶是产生水压力的部分，舵杆的作用是转动舵叶和保证舵叶具有足够的强度）舵的作用原理是当水流以某冲角冲至舵叶上时，便产生了流体动力，此作用力通过舵杆传递并船体上，从而迫使船舶转向，也就达到了调整航向的目的。

•舵从帆船时代的简单平板舵发展到今天的流线型舵，不断得到改进，现普通舵和特种舵已有十几种类型。

近个时期，随着科学技术的发展，还出现了一些推进设备也兼有舵设备的功能。

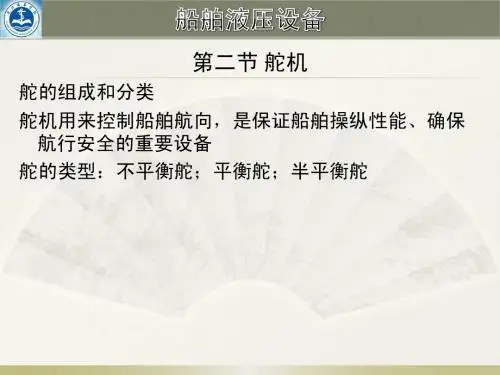

舵的种类很多，分类的方法也很多，有按支承情况、舵杆位置、剖面形状分类的，也有按结构形式和使用功能分的。

•舵的分类：•（一）按舵的支承情况来分1．多支承舵：船体尾柱连有三个以上的舵钮。

2．半悬式舵：下支承的位置在舵的半高处。

3．悬式舵：挂在舵杆上的。

4．双支承舵：除了上支承儿还有一个安在舵根的下支承。

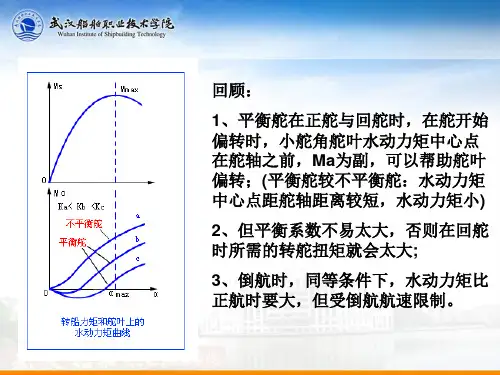

•（二）按舵杆轴线位置来分1．不平衡舵：舵叶位于舵杆轴线之后。

2．半平衡舵：一般就是半悬式舵。

简述舵机的结构及工作原理
一、结构
舵机主要由电机、减速器、位置反馈装置、控制电路和输出装置组成。

1. 电机：舵机内置有一种直流无刷电机，可提供高扭矩和精准的速度
控制。

2. 减速器：减速器是将电机提供的高速转动转换成低速高扭矩输出的
装置。

3. 位置反馈装置：位置反馈装置主要是用来检测舵机输出轴的位置，
并将信号反馈给控制电路。

4. 控制电路：控制电路是舵机的核心部件，它接收位置反馈信号，并
控制电机和减速器的运转，以实现舵机的精准定位和转动。

5. 输出装置：输出装置是连接在舵机输出轴上的杆件，其功能是将舵
机的输出扭矩传递给需要控制的机械部件。

二、工作原理
舵机通过接受来自遥控器或其他控制信号，控制舵机电机的轴向转动，从而转动输出装置，实现对机械部件的精准控制。

具体来说，舵机接收到控制信号后，控制电路会通过位置反馈装置来
检测输出轴的位置，并将电机控制器输出的电流的方向和大小进行调整，控制电机的转速和方向，从而实现舵机的转动和定位。

当舵机输出轴达到预设位置后，控制电路会停止控制电机转动，舵机也就完成了定位。

在实际的应用中，舵机通常被用来控制各种机械部件、机器臂或机器人等，实现精准的运动和位置控制。

总的来说，舵机通过精准的电机控制和位置反馈装置的配合工作，实现了对机械部件的精确控制，大大提高了机械装置的性能和精度。

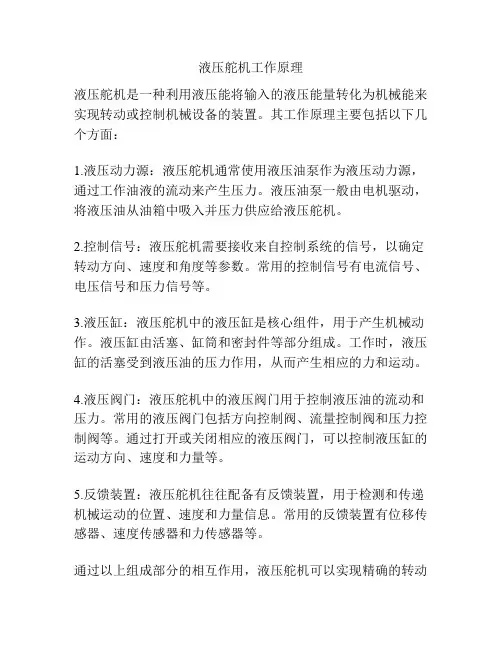

液压舵机工作原理
液压舵机是一种利用液压能将输入的液压能量转化为机械能来实现转动或控制机械设备的装置。

其工作原理主要包括以下几个方面：
1.液压动力源：液压舵机通常使用液压油泵作为液压动力源，通过工作油液的流动来产生压力。

液压油泵一般由电机驱动，将液压油从油箱中吸入并压力供应给液压舵机。

2.控制信号：液压舵机需要接收来自控制系统的信号，以确定转动方向、速度和角度等参数。

常用的控制信号有电流信号、电压信号和压力信号等。

3.液压缸：液压舵机中的液压缸是核心组件，用于产生机械动作。

液压缸由活塞、缸筒和密封件等部分组成。

工作时，液压缸的活塞受到液压油的压力作用，从而产生相应的力和运动。

4.液压阀门：液压舵机中的液压阀门用于控制液压油的流动和压力。

常用的液压阀门包括方向控制阀、流量控制阀和压力控制阀等。

通过打开或关闭相应的液压阀门，可以控制液压缸的运动方向、速度和力量等。

5.反馈装置：液压舵机往往配备有反馈装置，用于检测和传递机械运动的位置、速度和力量信息。

常用的反馈装置有位移传感器、速度传感器和力传感器等。

通过以上组成部分的相互作用，液压舵机可以实现精确的转动
控制。

当控制系统发送指令时，液压油泵将液压油压力传递给液压缸，使其产生力和运动，从而实现机械设备的转动或控制。

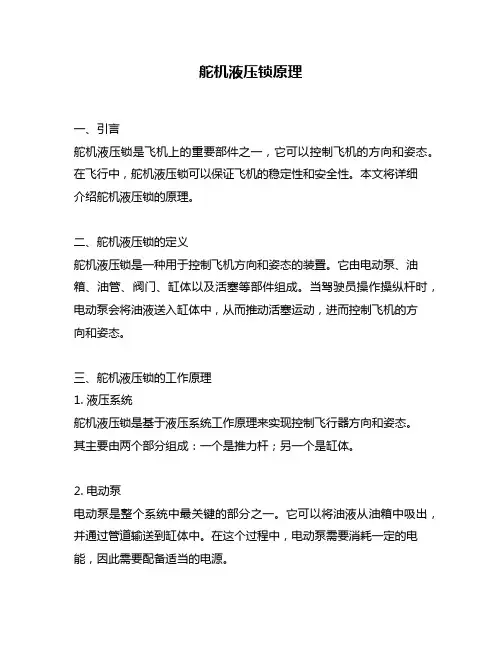

舵机液压锁原理一、引言舵机液压锁是飞机上的重要部件之一，它可以控制飞机的方向和姿态。

在飞行中，舵机液压锁可以保证飞机的稳定性和安全性。

本文将详细介绍舵机液压锁的原理。

二、舵机液压锁的定义舵机液压锁是一种用于控制飞机方向和姿态的装置。

它由电动泵、油箱、油管、阀门、缸体以及活塞等部件组成。

当驾驶员操作操纵杆时，电动泵会将油液送入缸体中，从而推动活塞运动，进而控制飞机的方向和姿态。

三、舵机液压锁的工作原理1. 液压系统舵机液压锁是基于液压系统工作原理来实现控制飞行器方向和姿态。

其主要由两个部分组成：一个是推力杆；另一个是缸体。

2. 电动泵电动泵是整个系统中最关键的部分之一。

它可以将油液从油箱中吸出，并通过管道输送到缸体中。

在这个过程中，电动泵需要消耗一定的电能，因此需要配备适当的电源。

3. 液压油箱液压油箱是储存液压油的地方。

它通常位于飞机的后部，可以容纳足够多的液压油，以满足整个系统的需求。

在工作过程中，油箱需要保持一定的温度和压力，以确保系统正常运行。

4. 液压管道液压管道是将液压油从油箱输送到缸体中的管道。

它们通常由高强度材料制成，并经过特殊处理以防止泄漏和腐蚀。

5. 缸体和活塞缸体和活塞是舵机液压锁中最重要的部分之一。

缸体通常由铝合金制成，并且具有优良的耐腐蚀性能。

活塞则可以根据需要进行设计，并且可以通过操作操纵杆来控制其运动。

6. 阀门阀门是控制舵机液压锁运行状态的关键部件之一。

它们可以控制液压系统中液体流动方向、速度和流量等参数，并确保整个系统正常运行。

四、舵机液压锁的应用舵机液压锁广泛应用于飞机、直升机和其他航空器中。

它们可以控制飞行器的方向和姿态，确保飞行器在空中保持平稳和稳定。

此外，舵机液压锁还可以用于军事领域，以控制战斗机、轰炸机和其他军用飞行器的方向和姿态。

五、总结舵机液压锁是一种重要的控制装置，它可以控制飞行器的方向和姿态。

其工作原理基于液压系统，由电动泵、油箱、油管、阀门、缸体以及活塞等部件组成。

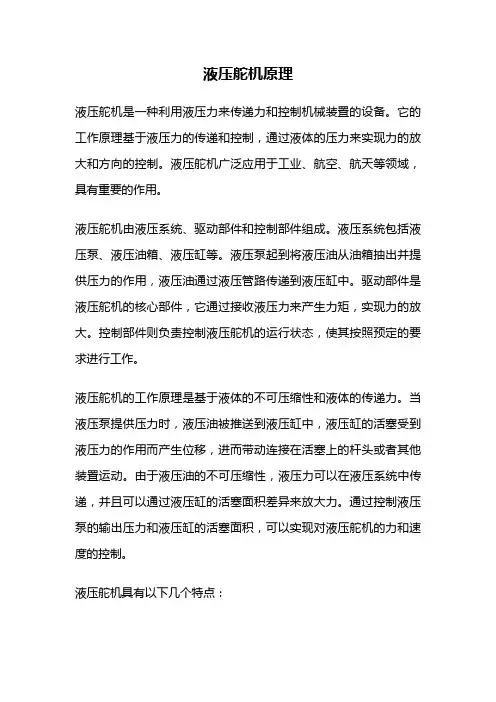

液压舵机原理液压舵机是一种利用液压力来传递力和控制机械装置的设备。

它的工作原理基于液压力的传递和控制，通过液体的压力来实现力的放大和方向的控制。

液压舵机广泛应用于工业、航空、航天等领域，具有重要的作用。

液压舵机由液压系统、驱动部件和控制部件组成。

液压系统包括液压泵、液压油箱、液压缸等。

液压泵起到将液压油从油箱抽出并提供压力的作用，液压油通过液压管路传递到液压缸中。

驱动部件是液压舵机的核心部件，它通过接收液压力来产生力矩，实现力的放大。

控制部件则负责控制液压舵机的运行状态，使其按照预定的要求进行工作。

液压舵机的工作原理是基于液体的不可压缩性和液体的传递力。

当液压泵提供压力时，液压油被推送到液压缸中，液压缸的活塞受到液压力的作用而产生位移，进而带动连接在活塞上的杆头或者其他装置运动。

由于液压油的不可压缩性，液压力可以在液压系统中传递，并且可以通过液压缸的活塞面积差异来放大力。

通过控制液压泵的输出压力和液压缸的活塞面积，可以实现对液压舵机的力和速度的控制。

液压舵机具有以下几个特点：1. 力矩放大：液压舵机利用液压力的传递和液压缸的活塞面积差异实现对力的放大，从而可以承受更大的负载。

2. 灵活性：液压舵机的输出力矩和速度可以通过控制液压泵的输出压力和液压缸的活塞面积来调节，具有较高的灵活性。

3. 精度高：液压舵机可以实现较高的位置和速度控制精度，适用于需要精确控制的场合。

4. 可靠性强：液压舵机的结构简单，使用寿命长，且不容易受到外界环境的影响。

液压舵机的应用范围广泛，例如在工业机械中用于控制各种机械装置的运动，提高生产效率和产品质量；在航空航天领域用于控制飞机的姿态和飞行控制；在汽车工业中用于汽车转向系统等。

液压舵机的优点在于能够实现高效的力传递和控制，适用于各种复杂的工况和环境。

总结起来，液压舵机是一种利用液压力来传递力和控制机械装置的设备。

它的工作原理基于液压力的传递和控制，通过液体的压力来实现力的放大和方向的控制。

液压舵机的工作原理和基本组成液压舵机是一种通过液压力实现舵机操作的装置。

它主要由油泵、液压缸、阀门、传感器、控制器等组成。

液压舵机通过使用液压力来传递和控制机械力，从而实现舵机的运动和控制。

1.油泵提供动力：液压舵机的工作源于油泵的输出动力。

油泵将液压油从油箱中吸入，并通过高压机械装置将其压缩，然后将高压液压油输送到液压缸中。

2.阀门调节流量：阀门在液压系统中起到流量调节和压力控制的作用。

阀门可以根据舵机的需求来控制液压油的流动和压力。

通常，液压舵机使用的阀门包括溢流阀、控制阀和方向阀等。

3.液压缸驱动机械部件：液压缸是液压舵机的关键部件，它通过液压力来驱动机械部件的运动。

液压缸由活塞、缸筒和密封件等组成。

当液压油进入液压缸时，液压油会产生压力，使活塞在缸筒内移动，从而带动机械部件实现舵机的运动。

4.传感器反馈信号：传感器负责监测舵机的运动状态，并将反馈信号发送给控制器。

传感器通常使用角位移传感器或液压传感器来检测舵机的位移、速度和压力等参数。

通过实时监测舵机的运动情况，可以保证舵机的精确控制和安全运行。

5.控制器控制舵机：控制器是液压舵机的大脑，它根据传感器反馈的信号对舵机进行控制。

控制器可以通过阀门的开闭来调节液压油的流量和压力，进而控制液压缸的运动。

控制器通常采用电控方式进行控制，通过电磁阀等电气元件来控制液压元件的操作，实现舵机的精确控制。

总之，液压舵机通过液压力来传递和控制机械力，实现舵机的运动和控制。

它主要由油泵、液压缸、阀门、传感器、控制器等组成。

油泵提供动力，阀门调节流量，液压缸驱动机械部件，传感器反馈信号，控制器控制舵机。

液压舵机具有结构简单、动力强大、响应速度快、精度高等特点，在工业和机械领域中得到广泛应用。

液压舵机工作原理和组成
液压舵机是一种利用液压原理实现舵角控制的装置，主要由液压缸、节流阀、方向阀、油泵、油箱以及控制系统等组成。

液压舵机通过控制液压油的流动来实现舵角的调节。

液压油由油泵通过油管输送到液压缸内，液压缸的活塞位置决定了舵角的大小。

在液压缸内，通过控制节流阀和方向阀来调节液压油的流量和方向。

节流阀控制液压油的流量大小，方向阀控制液压油的流向（左转还是右转）。

这样通过控制液压油的流动，能够实现舵角的精确调节。

液压舵机的工作原理是：
1. 当驾驶员操作方向盘时，通过传感器检测到方向盘的转动角度，并将信号发送给控制系统。

2. 控制系统根据接收到的信号，通过电磁阀控制节流阀和方向阀的开关状态。

3. 当需要将舵向转向一侧时，控制系统打开相应的方向阀，液压油经过方向阀进入液压缸的一侧，推动活塞移动，从而改变舵角。

4. 同时，通过控制节流阀调节液压油的流量，控制舵角的速度和稳定性。

5. 当需要将舵向恢复到中立位置时，控制系统关闭方向阀，使液压油不再进入液压缸，舵角停止改变。

液压舵机的组成包括：
1. 液压缸：负责产生推力，推动舵机活塞移动，改变舵角。

2. 节流阀：控制液压油的流量，调节舵角的速度和稳定性。

3. 方向阀：控制液压油的流向，实现舵向的转向。

4. 油泵：提供液压源，将油液输送到液压缸。

5. 油箱：存储液压油，维持液压系统的供油。

6. 控制系统：接收、处理、控制驾驶员的指令，通过调节节流阀和方向阀的开关状态，实现舵角的精确控制。

液压舵机原理液压舵机是一种利用液压原理来控制船舶舵角的装置，它在航海领域中起着至关重要的作用。

了解液压舵机的原理对于船舶的安全操纵和航行具有重要意义。

液压舵机的原理主要包括液压系统、传动系统和控制系统三个方面。

首先，液压系统是液压舵机的核心部件，它由液压泵、液压缸、液压阀和液压油箱等组成。

液压泵通过不断地将液压油从油箱中吸入并压缩后送入液压缸，从而产生推动力，驱动舵机的转动。

其次，传动系统是将液压系统产生的力传递到船舶舵上的重要部件，它由齿轮、传动轴和联轴器等组成。

通过传动系统，液压舵机可以将液压系统产生的力传递到船舶舵上，实现舵角的调整。

最后，控制系统是液压舵机的智能部分，它由传感器、控制器和执行机构等组成。

控制系统可以实时监测船舶舵角和环境条件，并通过控制器对液压系统进行调节，从而实现对舵机的精准控制。

在实际应用中，液压舵机的原理可以简单概括为，当船舶需要改变航向时，控制系统会通过传感器监测船舶当前的舵角和环境条件，然后通过控制器对液压系统进行调节，液压泵将液压油压缩后送入液压缸，产生推动力，驱动舵机的转动，最终改变船舶的航向。

在这个过程中，传动系统起着传递力的作用，将液压系统产生的力传递到船舶舵上，实现舵角的调整。

液压舵机的原理具有以下特点，首先，它具有较大的输出功率和扭矩，能够满足大型船舶对舵机的高要求。

其次，液压舵机具有较高的控制精度和灵活性，可以实现对舵机的精准控制，适应不同航行状态下的舵角调整。

最后，液压舵机的原理相对简单，维护成本低，使用寿命长，具有较高的可靠性和稳定性。

总之，液压舵机的原理是基于液压系统、传动系统和控制系统的协同作用，通过液压泵产生推动力，传动系统传递力，控制系统实现对舵机的精准控制，从而实现船舶舵角的调整。

液压舵机具有输出功率大、控制精度高、维护成本低、使用寿命长等特点，对船舶的安全操纵和航行具有重要意义。

电动-液压舵机装置(远洋船)
1. 引言
随着科技的发展和航运市场需求的不断变化，电动液压舵机装置作为控制舰船方向的核心设备，在应对各种复杂海况和远程通信控制需求方面，发挥着越来越重要的作用。

本文将介绍远洋船电动液压舵机装置的主要工作原理、结构组成和使用场景。

2. 工作原理
电动-液压舵机装置采用电机的旋转运动来驱动液压泵的工作，液压油在通过油管输送到油缸并产生压力的同时，带动舵机输出下达的舵令信号。

油缸上下两侧的压力差将舵轮转动，并通过伺服机构将舵盘转动到指定位置，从而实现船舶的方向控制。

在实际使用过程中，舵机系统需要根据环境的变化和海况的波动进行定时的检验和维护。

如果发现油温过高，油路堵塞，系统性能下降等情况，需要及时更换油品、排除故障并修复损坏设备。

3. 结构组成
电动-液压舵机装置主要由电机、液压泵、油缸、控制阀门、油箱、导轨和配套管件组成。

其中电机为主动力，液压泵负责将电动机的动力转化为液压能量，油缸连接船舵与舵机之间，控制阀门通过舵令控制船舶舵轮的转动，而导轨和配管则保证系统各组件顺畅衔接。

4. 使用场景
电动液压舵机装置主要使用在远洋船和长航船舶中，具有较强的耐腐蚀性和抗电磁干扰能力，在艰苦复杂海况下仍然能够快速准确地实现船舶方向控制，提高了船舶的安全性和稳定性。

此外，电动液压舵机装置还具有自适应、远程监控等高科技特点，可以满足不同用户群体的需求。

5.
电动-液压舵机装置的应用大大提高了海事领域的控制精度和稳定性，为船舶安全和航行效率提供了有力保障。

模块化设计和高科技特点也使得系统具有很好的可升级性和自适应能力，为未来智能化船舶控制提供了良好基础。

三、液压舵机的主要组成与工作原理液压舵机主要由电液伺服阀和液压作动筒两部分组成。

1.电液伺服阀电液伺服阀是电-液能量转换和放大装置，它包括力矩马达和液压放大器两部分。

力矩马达是将电的控制信号转换成机械运动的一种电气机械转换装置。

通常它由永久磁铁，上、下导磁体，衔铁，弹簧管和控制线圈组成（图4-32）。

图4-32 力矩马达结构原理图由图可见，永久磁铁将上下导磁体分别磁化为N极和S极。

两个控制线圈套在衔铁上。

衔铁两端与上下导磁体的磁极间形成4个工作气隙。

弹簧管是衔铁的弹性支持座，衔铁固定在弹簧管上端，并可做微小的转动。

上下导磁体将永久磁铁和控制线圈产生的磁通构成通路。

典型液压舵机中的液压放大器由两级组成。

第一级为喷嘴挡板式液压放大器，第二级为滑阀式液压放大器（图4-33）。

图4-33 液压放大器原理结构图1—衔铁；2—弹簧管；3—反馈杆；4—管状挡板5—喷嘴；6—回油节流孔；7—油滤；8—固定节流孔喷嘴挡板放大器是液压放大器的前置放大级，它由双喷嘴挡板，两个固定节流孔，回油节流孔和两个上喷嘴前腔组成。

管状挡板与力矩马达的衔铁和反馈杆一起构成衔铁挡板组件，由弹簧管支承。

反馈杆是一个具有特定弹力的金属杆，其端布有一个小球头，此球头直接与滑阀啮合。

在阀体装有两个对称的喷嘴和两个节流孔。

滑阀放大器由阀芯，阀套和通油管路构成。

阀套与阀芯滑配合，其上开有一定数量的通油窗口。

阀芯多为圆柱形，上面做有不同数量的凸肩，用以控制通油窗口面积的大小与液压油的流向。

介绍了液压伺服阀的两个组成部件的结构及工作原理之后，再结合图5-34所示伺服阀的原理结构来说明伺服阀的工作过程。

图4-34 伺服阀的原理结构图在没有控制信号的情况下，力矩马达的衔铁处于平衡位置，挡板停在两喷咀中间。

高压油自油口流入，经油滤后分四路流出。

其中两路流经左、右固定节流孔，到阀芯左、右两端，再经左、右喷嘴喷出，汇集在流溢腔内，然后经回油节流孔从回油口流出。
