隧道贯通误差预计分析

西康铁路秦岭隧道(Ⅰ线)采用TBM施工。

隧道全长18.5 km，两端独头掘进距离长(近10 km)，再加上TBM 一次成洞，对贯通精度要求比较高，给洞内控制测量带来了很大的困难。

本文介绍这项工程中控制测量实施方案。

一、控制测量设计众所周知，隧道贯通面上贯通误差的影响值，由洞外、洞内控制测量两部分组成。

由于洞外采用GPS 网作控制来保证洞外控制精度，因此本设计只对洞内控制测量进行设计。

为保证高精度贯通，本设计按总横向中误差150 mm(《铁路测量规则》规定为250 mm)，高程中误差25 mm进行设计。

按《测规》规定的分配原则，分配给洞内横向中误差为120 mm，洞内高程中误差17 mm。

1. 平面(横向)测量设计由于Ⅰ线隧道采用TBM施工，其通视条件较好，为提高测量精度，导线边长尽量长，故本方案按边长为650 m的导线测量方案进行设计。

这时洞内横向贯通误差为：按上述布设方案，R x，dy计算如下：(1) 洞内∑R2x计算依据各导线点至贯通面的竖直距离计算的结果为∑R2x＝900062125。

(2) 洞内∑dy2计算由于洞内导线沿隧道中线布设，隧道为直线隧道，则dy=0,即∑dy2＝0。

(3) 洞内测角精度计算由于采用测距标称精度为±（2 mm+2×10-6D）的全站仪测距，洞内测边误差远小于1/100 000。

因为∑dy2＝0，则m2yi=0，所以其中,mβ为洞内测角精度。

代入数据，得则mβ＝±0.83″。

实际采用±0.7″，即洞内按一等导线要求和精度指标进行施测可满足在120 mm内贯通要求。

2. 高程测量设计洞内两开挖洞口间长度按19 km计，则高程控制测量的高差中数偶然中误差为：(三等水准限差)所以洞内高差控制测量按三等水准要求即可满足高程贯通中误差影响值为17 mm的要求。

从安全角度考虑，实际操作可按二等水准要求施测。

3. 贯通误差预计(1) 横向贯通误差预计由式当mβ＝±0.7″，导线平均边长为650 m时，m y=±102 mm<120 mm(洞内分配值)。

用GPS 作洞外控制测量的公路隧道横向贯通误差预计隧道一般都要穿越高山，地形条件复杂，传统的导线控制测量方法要跨越山峰，施测难度大，周期长，外业工作量极大。

现代公路施工控制测量中，GPS 由于具有全天侯、高精度、定位速度快、定位点间不需通视等特点，已被广泛采用。

而传统的导线控制测量的贯通误差预计的方法已不再适用。

现本文着重讨论采用GPS 测量控制的隧道贯通误差的估计方法及对GPS 点测量精度的具体要求。

隧道总的横向贯通误差来源有二个方面，一是洞外GPS 控制测量引起的误差，二是洞内导线测量引起的误差。

将地下两相向开挖的洞内导线测量误差及洞外GPS 测量误差各作为一个独立因素。

设隧道总的横向贯通误差为M 横，根据等影响原则，洞外GPS 测量误差和进出口两端进洞导线所产生的横向贯通中误差的容许值均为横横出进M 707.02M m m === （1）根据式（1），规范对洞内、洞外控制测量误差产生的横向贯通中误差的容许值的规定见表1表1 横向贯通中误差容许值 测量部位 横向贯通中误差（mm ） 两相向开挖洞口间长度（m ） ＜3000 3000～6000进口端 53 71 出口端 53 71 总的横向中误差 75100一、洞内导线横向误差的估算由隧道施工特点，洞内导线的横向误差可按等边直伸形导线进行估算。

在直伸形导线中，测距误差只对导线的纵向误差产生影响，而横向误差主要由测角误差引起。

如图1所示，各折角的测角误差将使导线在隧道贯通面上产生横向位移，即横向误差。

根据误差理论知，各折角的测角误差对隧道贯通面横向影响中误差为35.1n Lm m +ρ=β内 （2） 式中：m 内——洞内导线测量引起的横向贯通中误差 L ——隧道两相向开挖洞口间长度 m β ——导线测角中误差ρ ——206265″ n ——导线边数现行规范对导线平均边长和测角中误差的技术要求见表2由于隧道内观测条件较差，规范规定洞内导线边长直线地段不宜小于200m ，曲线地段不宜小于70 m 。

莲花山隧道横向贯通误差分析内容摘要：隧道贯通误差在平面和高程方向可分为横向贯通误差、纵向贯通误差和高程误差。

纵向贯通误差是由于控制网测量过程中测距误差引起的线路方向的里程偏差，在施工中对贯通质量影响较小，高程误差可采用高精度电子水准仪、水准往返测和增加测量频次等方法控制误差积累，已取得较好的效果。

横向贯通误差对施工贯通质量威胁最大，往往会造成侵线事故，后期整改费用高，致使工期滞后，使企业蒙受经济和社会双重效益损失。

因此，隧道施工中，应该加强横向贯通误差设计和分析，杜绝测量事故的发生。

关键词：隧道横向贯通误差误差分析误差估值计算一工程概况浦梅铁路是海峡西岸经济区铁路网规划项目之一，是连接赣龙铁路、昌福铁路的重要干线。

莲花山隧道是浦梅铁路（建宁至冠豸山段）施工里程最长的隧道，该隧道位于福建省三明市建宁县与宁化县交界，起讫里程为DK263+043-DK273+540，隧道全长10.497km，最大埋深380m，DK263+043-DK263+189.05位于R=2000的左偏曲线上，其余段落位于直线上。

为方便施工组织和保证工期，在DK265+600和DK270+400处设置1#、2#斜井，斜井长度分别为740m和1139m。

二平面控制及横向贯通误差精度要求隧道施工前，应编制隧道控制测量方案及拟采用的观测方法，评估其误差是否满足工程精度的需要。

根据《铁路工程测量规范》中对于控制测量及洞内贯通误差的具体要求如下表所示。

表1 平面控制测量设计测量部测量测适用长度洞口联系边测角边长相对位方法量等级(km)方向中误差(″)中误差(″)中误差洞外GPS测量二4-6 1.31/250000导线测量二6-8 1.01/100000三角形网测量二6-8 1.01/150000洞内导线测量隧道二等6-9 1.31/100000表2隧道贯通误差规定测量部位横向贯通误差相邻两开挖口之间距离(km)L＜44≤L＜77≤L＜10洞外贯通中误差(mm)34045洞内贯通中误差(mm)45065贯通限差(mm)100130160三横向贯通误差理论分析根据该工程实际情况，隧道开挖段落可分为三段，分别是进口至1#斜井、1#斜井至2#斜井，2#斜井至出口，相邻开挖段长度分别为3.297km、6.679km和4.279km。

隧道贯通测量误差预计方案隧道进出口、斜井间贯通时，除进行洞外导线和洞外高程测量之外，还必须进行隧道洞内和进出口、斜井间的联系测量。

所以在进行贯通测量误差预计时，要考虑隧道进出口、斜井间的联系测量误差及隧道洞内测量误差的综合影响。

（一）测量方案简述工程要求水平重要方向x’上的容许偏差为0.3m,竖直方向上的容许偏差为0.05m.(1) 隧道洞外进口、斜井按B级GPS网进行测量，测量时采用美国产天宝5800GPS观测2个时段，每个时段测量1.5小时。

(2)定向测量尤溪隧道进口、斜井各采用几何定向。

1、对中误差当定向边边长d=400m时，仪器及棱镜的对中误差为：E C=E T=±1”。

2、测线前后两测回的平均值误差M平=±1/√2=±0.71”.则M定=±√M EC2+M ET2+M平=±√12+12+0.712=±1.58”3、洞内导线测量进口从洞口起始边GCPI140-GCPI119边开始，沿大里程方向闭合到秀村斜井的CPI140-3~CPI140-4边。

测角、测边采用日本产SOKKIA SET230R全站仪，角度测9个测回:每边往、返各测3个测回，一测回内读数误差不大于5mm,单程测回间较差不大于10mm,往测及返测边长化算到隧道平均高程面上水平距离（经气象和倾斜改正）后的互差，不得大于边长1/6000。

所有闭（附）合导线和支导线均有不同观测者独立测量两次，取两次测量的角度及边长平均值，并进行严密平差计算。

4、隧道洞外水准测量进口与秀村之间的水准测量按照洞外二等水准要求实测，自进口洞外水准点GCPI140到秀村斜井洞口水准点BM60进行往返观测单程路线长度27KM，同时采用美国Trimble电子水准仪和日本产Sokkia电子水准仪实测。

5、洞内水准测量采用苏-光自动安平水准仪往返观测，往返高差的较差不大于±4√L(L 为水准点间的长度，以km 为单位)。

隧道贯通误差估算分析作者：史新福摘要：在隧道施工中，对于两相向开挖的隧道，能否按照规定范围的精度贯通，影响贯通精度的因素有那些，怎么控制贯通误差，以减少施工浪费和不必要的返工，本文就隧道贯通误差及精度估算进行分析。

关键词：隧道；贯通误差；误差估算；误差控制一、引言随着我国改革的深化，国民经济蓬勃发展，铁路、公路的客货运输量大幅度增长，作为国民经济的量大命脉，其在交通运输中的作用也越来越重，原有的一些铁路、公路运输线已不能满足日益增长的客货运输量，因此修建高等级铁路、公路干线是我国交通事业的重中之重。

由于我国多为山岭重丘地带，在修建铁路和公路时为缩短线路里程、改善线形及保护环境而修建了许多隧道，隧道既能保证最佳的道路线形。

以利于行车，又能有效的防止山地陡坡的落石、碎屑和泥石流等自然灾害，既提高了行车的安全性，又能够和当地的自然环境相协调及保全自然景观。

因此隧道的施工建设也是交通干线建设的重中之重。

隧道的施工技术是多方面的，但在隧道建设中，施工测量是不可缺少的一个环节，它的主要任务就是保证隧道开挖按照规定的精度贯通，使衬砌结构符合设计要求，以减少施工浪费和不必要的返工，因此对于其贯通精度的估算和分析是很有必要的，本文就隧道的贯通误差及其精度估算作一下分析。

二、隧道的贯通误差2.1、隧道贯通误差的概念及分类隧道贯通误差是之在隧道施工过程中，由于洞外控制测量、联系测量、洞内控制测量及细部放样测量等出现误差，使得两个相向开挖的作业面施工中线在贯通面上因未准确接通而产生的偏差。

隧道贯通误差通常分为三类：①纵向贯通误差，为沿隧道施工中线方向上的长度贯通偏差，是贯通误差在施工中线方向上的投影；②横向贯通误差，为沿垂直于隧道施工中线的水平方向贯通偏差，是贯通误差在垂直于隧道施工中线的水平方向上的投影；③竖向贯通误差（高程贯通误差），为沿垂直于隧道施工中线的竖直方向贯通偏差，是贯通误差在垂直于隧道施工中线的竖直方向上的投影。

浅谈隧道贯通测量中的误差预计摘要：在隧道贯通施工过程中，贯通测量误差预计的进行，有效地控制了隧道贯通的误差，优化了测量方案，选择了正确的测量方法，保证了必要的精度，减少不了必要的损失，又不会因“精度过高”出现浪费成本的状况。

本文针对贯通测量选择的方案，对隧道贯通测量误差预计进行了如下分析——关键词：隧道贯通；测量；误差预计引言：“隧道工程”的测量工作中，贯通误差预计多采用规程规定测量参数，“规程参数”多假设在条件优越的环境下，经过某些理论推导的结果。

而在现实施工中，一些不正常因素、都会在某种程度上影响测量结果，比如操作人员、环境、仪器问题等。

此篇文章通过理论分析测量误差，并结合实际坑道、测量实践，再进行对比贯通测量预计误差和实际偏差值之间的差距，提出、在贯通测量预计中、采用在实际测量过程中统计出的参数进行预计、可以提高预计精度，从而积累相应经验，为以后的测量误差预计提供必要的依据。

一、贯通测量误差的概述我们说的“隧道贯通误差”分类中的“贯通误差”指的是在隧道贯通施工中，由于地面控制测量；地下控制测量；联系测量；施工放样等误差，造成反方向或同一方向掘进的坑道的两条施工中线上，具有贯通面里程的中线点重合不了，两点连线的空间线段称为贯通误差。

因此、我们可以把横向误差的来源分为--地面控制测量误差；盾构姿态施工测量误差；地下贯通导线点的测量误差；盾构姿态定位测量误差；盾构姿态施工测量误差；盾构进洞口平面坐标测量误差和其他因素的影响。

而根据其在隧道内的不重合现象，可以将贯通误差分为三种：纵向贯通误差、横向贯通误差。

前者与贯通面垂直的分量，影响着隧道中线的长度和线路的设计坡度；后者（将使隧道施工中线产生左或右的偏差）与贯通面平行的分量，其影响线路方向。

假如误差超出一定范围，就会引起隧道几何形状的改变，因此须对横向误差加以控制；3、“竖向贯通误差”也就是高程贯通误差。

在沿垂面上的正射投影称之为高程贯通误差，简称高程误差。

大广南高速公路湖北黄石至通山某标段东方山隧道贝通测量误差分析某集团有限公司大广南高速公路某合同段某年某月某日东方山隧道贯通测量误差分析1、说明由于测量过程中不可避免地带有误差，因此贯通实际上总是存在偏差的。

隧道贯通接合处的偏差可能发生在空间的三个方向中，即沿隧道中心线的长度偏差，垂直于隧道中心线的左右偏差（水平面内）和上下的偏差（竖直面内）。

第一种偏差只对贯通在距离上有影响，对隧道的质量没有影响，而后两种方向上的偏差对隧道质量有着直接影响，所以这后两种方向上的偏差又称为贯通重要方向的偏差。

贯通的容许偏差是针对重要方向而言的。

2、工程概述大广南高速公路东方山隧道位于鄂州市汀祖镇与黄石市下陆区东方山街道办。

隧道进口位于鄂州市汀祖镇上张村东方朔纪念馆北西侧山坡；隧道出口位于黄石市下陆区东方山街道办陆柏林村，设计为分离式隧道，大致由北东往南西向展布。

起终点对应里程桩号ZK165+303 〜ZK168+202 (YK165+308 〜YK168+239 )全长2899m(右幅2931m),进出口均采用削竹式洞门，整个隧道采用机械通风，电光照明。

3、选择贯通测量方案为了加快施工速度，改善通风状况及劳动条件，我们决定采用进、出口两个工作面相向掘进。

为了保证各掘进工作面沿着设计的方向掘进，使贯通后接合处的偏差不超过《工程测量规范》允许的限差要求，满足隧道贯通的精度，所以它的贯通测量的方案选择及误差预计都是必要的。

贯通测量方案和测量方法选用的是否合理，一方面要看它们在实地施测时是否切实可行，另一方面还要看贯通测量的精度是否能满足隧道贯通的设计容许偏差要求。

进行误差预计的目的就是帮助我们选择合理的测量方案和测量方法，做到隧道贯通心中有数，既不应由于精度不够而造成工程损失，也不盲目追求高的精度，而增加测量工作量，尤其对长大隧道的贯通有着十分重要的意义。

3. 1选择贯通测量方案：3. 1. 1工地调查收集资料，初步确定贯通测量方案。

隧道贯通测量中的误差预计摘要：随着经济和科学技术的发展，对道路的建设的要求也越来越高。

长大隧道作为道路建设的控制性工程之一，其贯通的水平在很大程度上代表了我国隧道的技术发展水平，而且贯通测量是测量学科内一项最综合性的测量工作，非常值得探讨、研究，也是对测量理论和知识方面的一次全面性的训练和培养。

关键词：隧道贯通; 测量; 误差预计导言误差在任何工程建筑项目测量过程中是无法避免的，隧道误差也不例外。

在实际测量过程中，施工人员往往因为加快项目进度，缩短工程施工期限和改善隧道工作的环境，以隧道两端的开切口为施工起点，从隧道两端同时进行施工。

为了确保隧道在贯通方向与贯通点的误差符合规定要求，在实际施工中，隧道贯通测量的误差预计十分重要。

1 贯通测量误差预计技术简要概述贯通测量误差预计，指的是以早期明确的测量方案为基准，同时结合具体的测量技术，借助最小二乘准则及误差传播定量，进一步将贯通精度估算出来。

本文论述主要预计的是贯通实际偏差的最大误差，而非具体偏差值。

误差预计拥有概率方面的价值作用，其主要目的是使既定的测量方案更加完善，从而进一步选择更加合理、科学的策略，以此为全面掌握贯通过程奠定基础。

总而言之，由于贯通测量误差预计具备多方面的特点及优势，因此其可在隧道测量中推广及应用。

2误差预计的重要性施工中，隧道工程贯通相遇点(K点)在水平面内的左右偏差和竖直面内的上下的偏差是影响贯通质量的最重要的两个因素。

因测量中的误差是不可避免的，所以加强贯通测量误差控制是极其重要的工作。

误差预计工作是通过对贯通精度进行估算，达到优化测量方案，验证测量方法是否可靠，最终确定贯通测量组织设计书的目的。

3误差预计方法根据最终确定的测量方案及方法，根据最小二乘原理和误差传播定律，对贯通误差进行预计。

贯通测量的最大误差应在允许的范围内，过大的测量误差则会使测量严重失准，造成贯通效果差，严重的可以导致质量事故的发生，造成一系列经济损失；而测量精度过高则会使投资过大，造成不必要的资源浪费，因此，对贯通测量误差进行预计具有重要的意义。

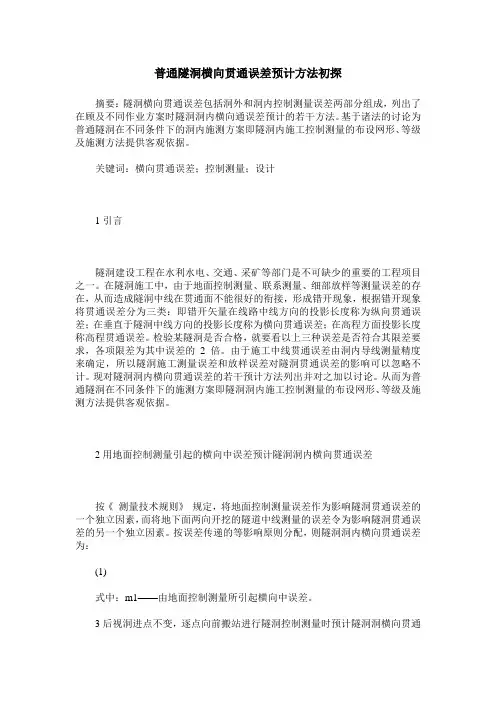

普通隧洞横向贯通误差预计方法初探摘要：隧洞横向贯通误差包括洞外和洞内控制测量误差两部分组成，列出了在顾及不同作业方案时隧洞洞内横向通误差预计的若干方法。

基于诸法的讨论为普通隧洞在不同条件下的洞内施测方案即隧洞内施工控制测量的布设网形、等级及施测方法提供客观依据。

关键词：横向贯通误差；控制测量；设计1引言隧洞建设工程在水利水电、交通、采矿等部门是不可缺少的重要的工程项目之一。

在隧洞施工中，由于地面控制测量、联系测量、细部放样等测量误差的存在，从而造成隧洞中线在贯通面不能很好的衔接，形成错开现象，根据错开现象将贯通误差分为三类：即错开矢量在线路中线方向的投影长度称为纵向贯通误差；在垂直于隧洞中线方向的投影长度称为横向贯通误差；在高程方面投影长度称高程贯通误差。

检验某隧洞是否合格，就要看以上三种误差是否符合其限差要求，各项限差为其中误差的 2 倍。

由于施工中线贯通误差由洞内导线测量精度来确定，所以隧洞施工测量误差和放样误差对隧洞贯通误差的影响可以忽略不计。

现对隧洞洞内横向贯通误差的若干预计方法列出并对之加以讨论。

从而为普通隧洞在不同条件下的施测方案即隧洞洞内施工控制测量的布设网形、等级及施测方法提供客观依据。

2用地面控制测量引起的横向中误差预计隧洞洞内横向贯通误差按《测量技术规则》规定，将地面控制测量误差作为影响隧洞贯通误差的一个独立因素，而将地下面两向开挖的隧道中线测量的误差令为影响隧洞贯通误差的另一个独立因素。

按误差传递的等影响原则分配，则隧洞洞内横向贯通误差为：(1)式中：m1——由地面控制测量所引起横向中误差。

3后视洞进点不变，逐点向前搬站进行隧洞控制测量时预计隧洞洞横向贯通误差法贯通面A1 23ii+1nB如上图，假设先在B 点（洞进点）随隧洞掘进程度测设出第1 点，然后在第1 点设站，后视B 点（洞进点）随隧洞掘进程度测设出第2 点。

如此方法测设至隧洞贯通面处第n 点，每次都以B 点（洞进点）为后视方向点、随隧洞工程掘进程度将隧洞洞内导线布设为等边直伸导线。

下山头隧道贯通误差分析1.工程概况靖宇至松江河铁路新建工程下山头隧道位于白山市抚松县松江村境内，该隧道为山间河谷地貌，两岸地形陡峭，最大埋深323.14m 。

下山头隧道全长7960m ，起讫里程DK53+770～DK61+730。

DK58+500线路左侧设置一条长712m 的斜井，与正洞夹角45°。

隧道位于寒冷地区，冬季时间长，所以必须高效施工。

其中进口方向施工2728m ，斜井进口方向施工2191m ，斜井出口方向施工1441m ，出口方向施工1600m 。

平面坐标系统采用2000国家大地坐标系，本段线路坐标中央子午线为127°，投影面大地高500米，高程采用1985黄海高程系统。

2.贯通测量要求2.1 横向贯通要求对于铁路山岭隧道来说，横向贯通精度显得至关重要。

如果横向贯通误差过大，就可能使已衬砌地段侵入建筑限界，造成巨大的经济损失。

隧道两开挖洞口间不同长度的横向贯通极限误差详见下表:平面控制测量误差对横向贯通误差的影响有三个方面因素组成，即洞外控制 网的测量误差、洞内一端导线的测量误差、洞内另一端导线的测量误差。

下山头隧道进口方向至斜井进口方向横向贯通限差为 130mm ，横向贯通中误差Δ为 65mm 。

下山头隧道斜井出口方向至出口方向横向贯通误差为100mm ，横向贯通中误差Δ为 50mm 。

按照影响原则可得洞内外横向贯通中误差为m w 、m n 。

进口方向至斜井进口方向洞内外横向贯通中误差为：m w=3∆±=±40mm m n=23∆±=±50mm依据《铁路工程测量规范》m w 取±40mm ，m n 取±50m m 。

斜井出口方向至出口方向洞内外横向贯通中误差为：m w=3∆±=±30mm m n=23∆±=±40mm依据《铁路工程测量规范》m w 取±30mm ，m n 取±40mm 。

洞内贯通误差估算
洞内贯通误差是指隧道中不同位置之间的实际掘进位置和设计位置之间的偏差。

为了估算洞内贯通误差，可以采用以下几种方法：
1. 地面测量法：在洞内的不同位置进行地面测量，比较实际掘进位置与设计位置的差异，从而估算洞内贯通误差。

2. 基于导线和测量桩的测量法：设置导线和测量桩，通过测量桩的位置来确定洞内的实际掘进位置，与设计位置进行比较，估算洞内贯通误差。

3. 激光测距仪测量法：通过激光测距仪在洞内的不同位置进行测量，可以准确获得洞内的实际掘进位置，与设计位置进行比较，得出洞内贯通误差。

4. 激光扫描仪测量法：使用激光扫描仪对隧道内部进行全面的扫描，可以获取大量的点云数据，通过点云数据的对比和分析，可以估算出洞内贯通误差。

需要注意的是，洞内贯通误差的估算需要考虑到测量的精度、测量位置的选择、测量方法的适用性等因素。

在进行估算时，建议结合多种测量方法，综合考虑，得出更准确的结果。

隧道内导线贯通误差估算隧道内导线贯通误差是指在施工过程中，由于各种因素导致导线的实际位置与设计位置存在偏差的情况。

它是一个非常重要的问题，因为误差的大小直接影响到隧道的施工质量和使用安全。

一、误差产生的原因1.测量设备精度：测量设备不准确、精度低会导致测量结果偏差。

因此，在进行测量前必须要对测量设备进行检查和校准，确保其精度符合要求。

2.施工工艺：施工工人在进行导线布置时，如果操作不准确，也会导致导线贯通误差的发生。

比如，导线张力的控制不当、支架高度的误差等。

3.地质条件：隧道施工过程中，地质条件的变化也会影响导线的贯通误差。

比如，地层的不均匀性、地质应力的变化等。

4.施工环境：施工现场的环境因素，比如温度、湿度、风力等也会对导线贯通误差产生影响。

特别是在高温、低温环境下，导线的热胀冷缩造成的误差较大。

二、误差的影响及防止方法1.误差的影响：导线贯通误差会导致隧道的安全系数降低，增加了隧道的施工风险和使用风险。

误差过大会导致导线断裂，从而对施工人员和行车造成威胁。

2.防止方法：为了减小导线贯通误差，要采取以下措施：（1）选择合适的测量设备，确保其精度符合要求。

对设备进行定期检查和校准，及时修复或更换损坏的设备。

（2）提高施工工人的技术水平，进行专业培训，加强对导线布置操作要求的培训，确保施工操作的准确性和规范性。

（3）在施工前要详细调查和分析地质条件，提前制定施工方案，并根据地质条件的变化及时调整方案，减小误差的发生。

（4）在施工现场要进行环境监测，及时掌握环境因素的变化，采取相应的防护措施，减少环境对导线贯通误差的影响。

三、误差的控制和监测手段1.控制手段：通过制定严格的施工规范和操作规程，明确导线布置的要求和限制条件，加强对施工人员的管理和监督，确保施工操作的准确性和规范性。

2.监测手段：在施工过程中，使用高精度的测量仪器对导线位置进行实时监测，及时发现偏差，并采取相应的调整措施。

同时，设置导线贯通误差的监测点，定期对导线位置进行复测，确保误差控制在合理范围内。
