称重模块安装要求及调试教程称重模块安装调试⼀、模块介绍以及相关的安装要求（以静载悬臂模块为例、适⽤侧向⼒较⼩静载荷称重场合）实物图如下：安装要求：（以全浮动模式为例）1、每个称重模块的安装基础（地⾯或钢平台）的平⾯度应在3mm 以内。
2、每个模块的基础即地板应在同⼀⽔平⾯内在3mm以内。
（如上图A）。
3、每个模块的顶板必须在同⼀⽔平⾯内（如上图B，即每个模块安装后顶板到地板之间的距离C必须⼀致）4、在调节以上⽔平时通过旋转传感器承压头，始终保证承压头和上顶板贴紧状态（保证安装后良好的受⼒效果）。
安装后调节，以下图为例：注：此时每个模块上下板年之间的距离依旧是⼀致的，每个模块⽔平度不超过3mm1、松开⽀撑螺栓，保证每个模块上图1和2位置螺栓和上下板之间是活动的，可以轻松转动3位置，整个螺栓是松动的（即保证此时传感器承压头完全受⼒，其余部分不受⼒，否则将影响测试准确）2、之后根据现场情况，将两个螺母分别调整⾄如下图位置以防⽌平台倾斜或者严重过载时损坏模块。
注：上下均留有缝隙、整个螺栓依旧可以活动⼆、电⽓接线1、根据现场所采⽤的接线盒，上⾯会标注每个传感器模块对应的号码，根据说明，完成接线。
（以现场图纸为准）⿊⾊————————E-(传感器电源负)红⾊————————E+(传感器电源正)绿⾊————————S+(传感器信号正)⽩⾊————————S-(传感器信号负)称重显⽰控制仪接线如上注：安装后站到线体上即对应每个模块的正上⽅，查看显⽰仪此时的数值；观察站⽴在不同模块上⽅时的数值变化，数值必须基本⼀致，不能相差太多。
若数值相差较多则说明安装不⽔平或存在其他安装问题。
三、智能显⽰控制仪的调校1、接线2、操作⾯板介绍3、仪表参数及密码⼀览点击set键，选择对应的密码，再次点击set键进⼊对应菜单的设置界⾯。
4、报警参数的设置点击SET进⼊菜单，输⼊密码10点击SET进⼊设置界⾯，⼀般均选择上限报警。
在接线时可选⽤对应的报警1-报警4的常开或常闭接⼊PLC.在程序中对超重报警做处理。
DVP201/202/211LC-SL Load Cell 称重模块 操作手册地址：上海市浦东新区民夏路238号邮编：201209电话：（021）5863-5678传真：（021）5863-0003网址：DVP-0051710-032022-08-25上海电话:(021)6301-2827传真:(021)6301-2307武汉电话:(027)8544-8265传真:(027)8544-9500济南电话:(0531)8690-7277传真:(0531)8690-7099乌鲁木齐电话:(0991)6118-160传真:(0991)6118-289沈阳电话:(024)2334-1612传真:(024)2334-1163南昌电话:(0791)8625-5010传真:(0791)8625-5102长沙电话:(0731)8827-7881传真:(0731)8827-7882郑州电话:(0371)6384-2772传真:(0371)6384-2656西安电话:(029)8669-0780传真:(029)86690780-8000长春电话:(0431)8892-5060传真:(0431)8892-5065合肥电话:(0551)6281-6777传真:(0551)6281-6555南宁电话:(0771)5879-599传真:(0771)2621-502北京电话:(010)8225-3225传真:(010)8225-2308成都电话:(028)8434-2075传真:(028)8434-2073南京电话:(025)8334-6585传真:(025)8334-6554厦门电话:(0592)5313-601传真:(0592)5313-628天津电话:(022)2301-5082传真:(022)2335-5006重庆电话:(023)8806-0306 传真:(023)8806-0776杭州电话:(0571)8882-0610传真:(0571)8882-0603广州电话:(020)3879-2175传真:(020)3879-2178太原电话:(0351)4039-475传真:(0351)4039-047哈尔滨电话:(0451)5366-0643传真:(0451)5366-0248绵密网络 专业服务中达电通已建立了48个分支机构及服务网点，并塑建训练有素的专业团队，提供客户最满意的服务，公司技术人员能在2小时内回应您的问题，并在48小时内提供所需服务。

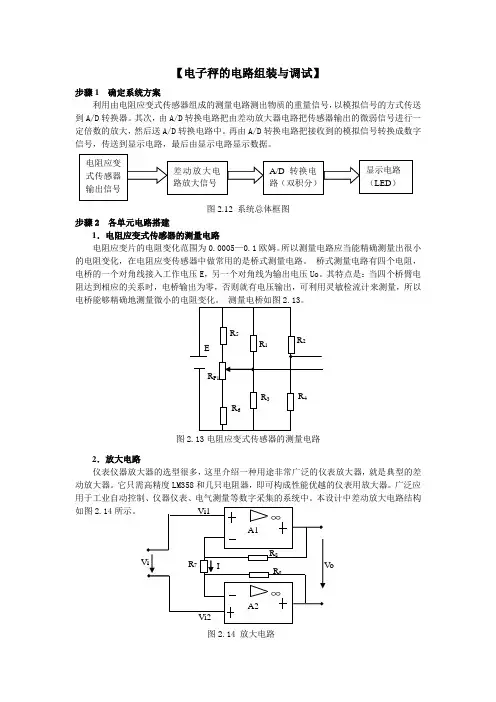

【电子秤的电路组装与调试】步骤1 确定系统方案利用由电阻应变式传感器组成的测量电路测出物质的重量信号，以模拟信号的方式传送到A/D转换器。
其次，由A/D转换电路把由差动放大器电路把传感器输出的微弱信号进行一定倍数的放大，然后送A/D转换电路中。
再由A/D转换电路把接收到的模拟信号转换成数字信号，传送到显示电路，最后由显示电路显示数据。
图2.12 系统总体框图步骤2 各单元电路搭建1．电阻应变式传感器的测量电路电阻应变片的电阻变化范围为0.0005—0.1欧姆。
所以测量电路应当能精确测量出很小的电阻变化，在电阻应变传感器中做常用的是桥式测量电路。
桥式测量电路有四个电阻，电桥的一个对角线接入工作电压E，另一个对角线为输出电压Uo。
其特点是：当四个桥臂电阻达到相应的关系时，电桥输出为零，否则就有电压输出，可利用灵敏检流计来测量，所以电桥能够精确地测量微小的电阻变化。
测量电桥如图2.13。
图2.13电阻应变式传感器的测量电路2．放大电路仪表仪器放大器的选型很多，这里介绍一种用途非常广泛的仪表放大器，就是典型的差动放大器。
它只需高精度LM358和几只电阻器，即可构成性能优越的仪表用放大器。
广泛应用于工业自动控制、仪器仪表、电气测量等数字采集的系统中。
本设计中差动放大电路结构如图2.14所示。
图2.14 放大电路3．A/D转换电路5V图2.15放大器与ICL7107的连接4．显示电路R P3图2.16 显示电路5图2.17 总装电路步骤3 电路调试1．首先在秤体自然下垂已无负载时调整1P R ，使显示器准确显示零。
2．再调整2P R ，使秤体承担满量程重量（本电路选满量程为2千克）时显示满量程值。
（调节2P R 衰减比）3．然后在秤钩下悬挂1千克的标准砝码，观察显示器是否显示1．000，如有偏差，可调整3P R 值，使之准确显示1．000。
4．重新进行2、3步骤，使之均满足要求为止。
5．最后准确测量2P R 、3P R 电阻值，并用固定精密电阻予以代替。
