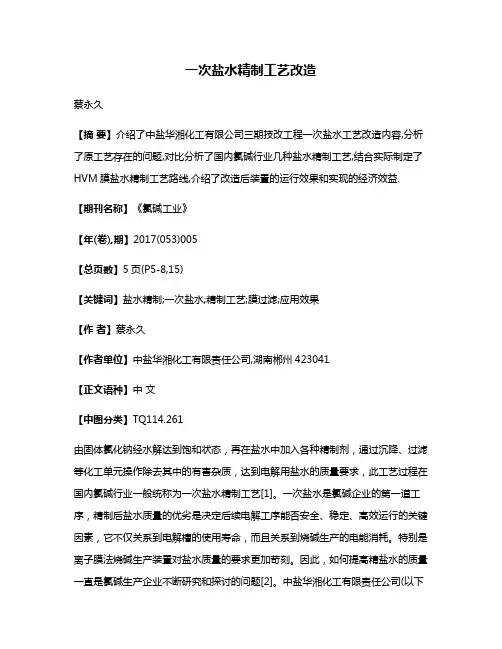

一次盐水精制工艺改造蔡永久【摘要】介绍了中盐华湘化工有限公司三期技改工程一次盐水工艺改造内容,分析了原工艺存在的问题,对比分析了国内氯碱行业几种盐水精制工艺,结合实际制定了HVM膜盐水精制工艺路线,介绍了改造后装置的运行效果和实现的经济效益.【期刊名称】《氯碱工业》【年(卷),期】2017(053)005【总页数】5页(P5-8,15)【关键词】盐水精制;一次盐水;精制工艺;膜过滤;应用效果【作者】蔡永久【作者单位】中盐华湘化工有限责任公司,湖南郴州423041【正文语种】中文【中图分类】TQ114.261由固体氯化钠经水解达到饱和状态，再在盐水中加入各种精制剂，通过沉降、过滤等化工单元操作除去其中的有害杂质，达到电解用盐水的质量要求，此工艺过程在国内氯碱行业一般统称为一次盐水精制工艺[1]。

一次盐水是氯碱企业的第一道工序，精制后盐水质量的优劣是决定后续电解工序能否安全、稳定、高效运行的关键因素，它不仅关系到电解槽的使用寿命，而且关系到烧碱生产的电能消耗。

特别是离子膜法烧碱生产装置对盐水质量的要求更加苛刻。

因此，如何提高精盐水的质量一直是氯碱生产企业不断研究和探讨的问题[2]。

中盐华湘化工有限责任公司(以下简称“华湘化工”) 原有2.4万t/a金属阳极隔膜法烧碱生产装置，由于该装置是在原1.1万t/a烧碱生产装置的基础上经二期技改扩建而成，设备布置已相当拥挤。

在此背景下，华湘化工对三期技改工程拟新增2.5万t/a离子膜法烧碱(预留2.5万t/a离子膜法烧碱装置生产余地)的一次盐水扩改项目进行了多次考察和反复论证，充分运用国内外先进的工艺技术和装备，制备出了合格的一次盐水，为实现高电流密度离子膜电解槽的经济运行提供了有力的保证。

原盐中含有等化学杂质及机械杂质，用含有大量杂质的盐水去电解，会破坏电解槽的正常运行。

如Ca2+、Mg2+不除去，则在电解过程中，Ca2+、Mg2+将与阴极电解产物NaOH发生化学反应，生成Ca(OH)2及Mg(OH)2沉淀，不仅消耗生成的碱，还会堵塞隔膜孔隙，降低隔膜的渗透性，造成电流效率下降、槽电压上升、能耗增大；同样，含量较高时，会阻碍Cl-放电，在阳极放电，会产生氧气，因此也必须除去。

氯碱生产与操作张艳君项目一一次盐水精制

氯碱生产与操作张艳君项目一一次盐水精制

THANKS
感谢观看
04
一次盐水精制的设备与操作
主要设备介绍
沉降槽
用于盐水中固体颗粒的自然沉 降，去除粗盐中的杂质。
过滤器
通过滤材去除盐水中的细小颗 粒和悬浮物，提高盐水的清澈 度。
混合器
用于将化学药剂与盐水充分混 合，进行化学反应，进一步去 除杂质。
加热器
对盐水进行加热，提高化学反 应效率和盐水的清澈度。
设备操作规程与注意事项
烧碱作为一种重要的无机化工原料，可用于造 纸、纺织、石油化工等领域，还可用于生产氢 氧化钠、硅酸钠等其他化工产品。
氯碱生产的工艺流程
一次盐水精制
通过沉降、过滤等方法去除饱 和盐水中的杂质，得到一次精 制盐水。
电解
将二次精制盐水输送到电解槽 中进行电解，生成氯气、氢气 和烧碱。
原料准备
将原盐用水溶解，制备成饱和 盐水。
详细描述
为解决设备运行不稳定问题，可以加强设备巡检和维修，及时发现并处理设备故 障。同时，优化工艺参数和操作规程，提高设备运行的安全性和稳定性。此外， 加强员工培训和管理，提高员工对设备的认识和维护能力。
06
案例分析：某氯碱厂一次盐水精 制的改进实践
改进背景与目标
背景
某氯碱厂在生产过程中，一次盐水精 制环节存在杂质过多、质量不稳定等 问题，影响了后续产品的质量和产量 。
二次盐水精制
对一次精制盐水进行再次处理， 进一步去除杂质，得到高质量 的二次精制盐水。
产品处理
对生成的氯气、氢气和烧碱进 行分离、干燥等处理，得到最 终产品。
02
一次盐水精制的原理与目的
一次盐水精制的原理
一次盐水是指从盐矿中采掘出来的原 盐经溶解、澄清、过滤后得到的粗盐 水，其中含有多种杂质离子，如钙、 镁、硫酸根等。

任务一 一次盐水的制备单选试题与答案.

任务一 一次盐水的制备单选试题与答案.

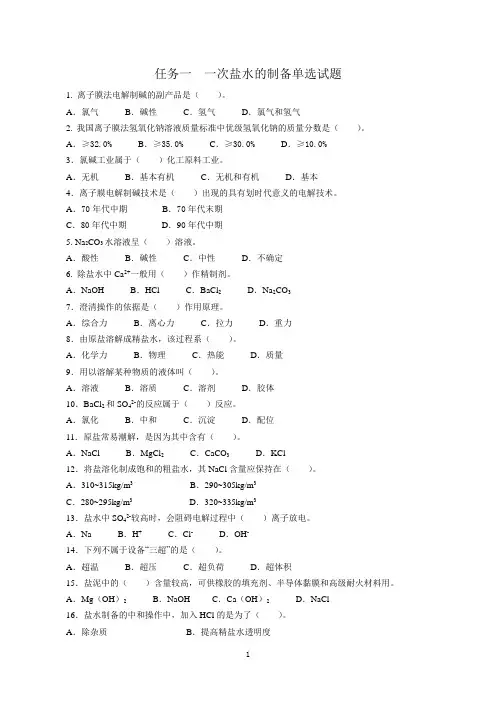

任务一一次盐水的制备单选试题1.离子膜法电解制碱的副产品是（）。

A．氯气B．碱性C．氢气D．氯气和氢气2.我国离子膜法氢氧化钠溶液质量标准中优级氢氧化钠的质量分数是（）。

A．≥32.0%B．≥35.0%C．≥30.0%D．≥10.0%3．氯碱工业属于（）化工原料工业。

A．无机B．基本有机C．无机和有机D．基本4．离子膜电解制碱技术是（）出现的具有划时代意义的电解技术。

A．70年代中期B．70年代末期C．80年代中期D．90年代中期5. Na2CO3水溶液呈（）溶液。

A．酸性B．碱性C．中性D．不确定6. 除盐水中Ca2+一般用（）作精制剂。

A．NaOH B．HCl C．BaCl2D．Na2CO37．澄清操作的依据是（）作用原理。

A．综合力B．离心力C．拉力D．重力8．由原盐溶解成精盐水，该过程系（）。

A．化学力B．物理C．热能D．质量9．用以溶解某种物质的液体叫（）。

A．溶液B．溶质C．溶剂D．胶体10．BaCl2和SO42-的反应属于（）反应。

A．氯化B．中和C．沉淀D．配位11．原盐常易潮解，是因为其中含有（）。

A．NaCl B．MgCl2C．CaCO3D．KCl12．将盐溶化制成饱和的粗盐水，其NaCl含量应保持在（）。

A．310~315kg/m3B．290~305kg/m3C．280~295kg/m3D．320~335kg/m313．盐水中SO42-较高时，会阻碍电解过程中（）离子放电。

A．Na B．H+C．Cl-D．OH-14．下列不属于设备“三超”的是（）。

A．超温B．超压C．超负荷D．超体积15．盐泥中的（）含量较高，可供橡胶的填充剂、半导体黏膜和高级耐火材料用。

A．Mg（OH）2B．NaOH C．Ca（OH）2D．NaCl16．盐水制备的中和操作中，加入HCl的是为了（）。

A．除杂质B．提高精盐水透明度C．中和过碱量D．提高氯化钠浓度17．（）存在于食盐中，食盐易潮解。

A．MgCl2B．KCl C．Na2CO3D．BaSO418．无缝钢管按制造方法分为热轧管和冷拔管，其中目前热轧管的最大公称直径为（）。

氯碱生产与操作(张艳君)项目二 二次盐水精制及电解

氯碱生产与操作(张艳君)项目二 二次盐水精制及电解

螯合树脂塔的外壳由钢板制成，内衬特殊的低钙镁橡胶 防腐层。塔内填装一定量的带有螯合基团的特种离子交 换树脂，树脂的特点是对金属离子有极强的选择性。
子任务四
二次盐水精制的岗位操作
【任务描述】 ◆能够熟知并掌握二次盐水精制操作要点。 ◆能够进行二次盐水精制的开、停车操作及树脂塔再生 的岗位操作。
【任务指导】
目前大多数氯碱化工厂采用的是炭素烧结管式 过滤器。因其管理方便、安全可靠、操作弹性大并 能取得卓越的过滤效果，过滤后的盐水质完全能符 合离子膜法制碱工艺要求．除了能保持稳定高效的 运转外，尚具有十分良好的耐腐蚀性，从而在氯碱 电解离子膜法工艺生产中广泛使用。 二、螯合树脂塔 螯合树脂塔通常是二台或三台串联使用，其作 用是将一次精致盐水中的悬浮物和部分Ca2+、 Mg2+杂质去除，以满足离子膜电解的需要。螯合树 脂塔的结构如图2–6所示：
一、二次盐水精制的操作要点 （一）除ClO-的操作要点 （二）过滤 （三）中和的操作要点 二、二次盐水精制的开、停车操作 （一）准备工作 （二）开车 1．在供盐水之前, 使离子交换树脂塔准备工作，同时将过 滤盐水准备好（界外）。 2．当一次盐水罐中的盐水达到指定液位时,将盐水泵开 启，通过盐水管线进行盐水循环，并准备进行一次精制盐 水的接收. 3．打开过滤器，同时使盐水从一次盐水罐通过泵进入盐水 过滤器，过滤后的盐水送入过滤盐水罐。
孔隙, 大大降低了树脂的交换能力，同时还会造成进入树 脂塔内的盐水发生偏流, 增加压力降, 从而导致盐水中钙 离子去除不彻底, 二次盐水中钙、镁含量升高。所以，盐 水 pH 值应控制在 9.0士0.5。 3．盐水流量 盐水的供应量是由树脂塔的选型和塔内树脂填充量来确定 的。进入树脂塔的盐水流量取决于树脂塔的尺寸和需要的 循环时间，如果盐水流量过大则在树脂内停留时间缩短， 造成盐水在树脂塔内短路，处理后的盐水中钙、镁离子不 合格；如盐水流量降低，树脂的使用时间延长，但需要较 大的树脂塔。一般要求盐水流量应小于 40 m3/h，最佳流 量为 20 m3/h。

氯碱生产与操作(张艳君)项目四 液氯的生产

氯碱生产与操作(张艳君)项目四 液氯的生产
气由气态变为液态的过程。传热在液氯生产中非常重要。 由于氨与氯接触会生成极易爆炸的三氯化氮，故用氨冷却 氯时，中间要用氯化钙作为传热介质，确保两者不接触。因此 整个传热过程为：氯气将热量传给氯化钙水溶液。再由其将热 量传给氨。
在这种情况下氯的最终冷凝温度与氯化钙溶液的温度之差为 5℃，氯化钙溶液与氨的温差也是5℃，总温差(氯的最终冷凝温 度与氨的蒸发温度)为10℃。另外，液氨沸腾对管壁传热系数较 大，氯化钙水溶液对氯和氨的管壁传热系数也比较高，只有氯
若用透平式压缩机，其流程的不同之处仅在于压缩机入口处没有
用液氯洗涤的冷却塔。
三、工艺操作要点 1．氯气质量的影响
所谓氯气质量是指氯的纯度，其中杂质、水等对生产过程均
有影响。 （1）氯气纯度。 （2）氯气中的杂质。 （3）氯气中的水分。
2．氯气中含氢量 原料氯进入液氯系统含氢不得超过0.5%，液氯尾气含氢应严格控制不 超过4%，以防止爆炸。至少每2小时分析一次液氯尾气含氢，如超过4%
氯化钙水溶液。氯气从冷凝盘管上部进入，被管外–25℃左右的冷冻盐
水(氯化钙溶液)冷却成气液混合物后从底部排出。吸收热量后的盐水在 搅拌机的作用下流向氨蒸发盘管。管内的液氨吸热蒸发成气氨，气氨经 压缩冷却再成液氨。管外的氯化钙溶液冷却后重新流向氯气冷凝管，从 而确保氯气液化温度不变。
图4–4箱式液化槽 1—外壳； 2—氨气发管； 3—搅拌机叶轮； 4—搅拌机电机；5—氯冷凝管； 6—溢流口
的压力，将计量槽内的液氯压送到包装岗位，按规定的包装量
灌入检验合格的液氯钢瓶内。 计量槽、包装岗位和整瓶的低压、低浓度废气送漂粉精或其 它用氯工段处理。包装后计量槽和汽化器中剩余的氯排入液化 槽进口的原氯总管继续液化。
2．中压法流程 中压法可分为一级液化和二级液化两种流程。如果工厂能对 低浓度液氯尾气适当处理可采用一级液化流程。如果工厂对低

氯碱生产与操作张艳君项目一一次盐水精制

氯碱生产与操作张艳君项目一一次盐水精制

传统过滤工艺 优点
原理简单、运行稳定、维修费用低；
缺点
投资大，占地面积大、操作复杂、运行 费用高、装置自动化控制程度低、砂滤 器中的二氧化硅给系统增加了新的污染。
CN过滤工艺
优点
膜法过滤工艺
缺点 优点
工艺简单、整套设备选用FRP材料、耐腐 蚀、维修量少、一次投资少、适合氯碱 企业新建或扩建项目。
CN过滤器出水质量会有波动。
1.海盐
＊主要是以海水为原料，通过盐田日晒而得到。 ＊主要成分有氯化钠、硫酸镁、硫酸钾、硫酸钙、 氯化镁、溴化镁和碳酸钙等。
2.湖盐
＊指从盐湖中直接采出和以盐湖卤水为原料 在盐田中晒制而成的盐。 ＊一般来说，湖盐资源丰富，含盐量高，生 产成本和能耗低于海盐和井矿盐，开发潜力 较大。但是湖盐中含有泥沙、芒硝和石膏等 杂质。
钡法
•原理就是向盐
水中加入BaCl2
• SO
2 4+Ba Nhomakorabea2
= BaSO 4 ↓
冷冻法
•利用Na2SO4溶 解度随温度变 化明显以（芒 硝）的形式冷 冻结晶而除去
（2）NH3的去除 当原盐或化盐水中存在铵离子或有机氮的化合
物时，在电解槽阳极液PH值为2～4的条件下，将 会产生易爆炸的NCl3气体。
子任务一 原盐的选用
【任务描述】 ◆熟知原盐的分类、原盐质量对生产的影响及其选 用原则。
【任务指导】
一、原盐
原盐是指在盐田晒制的海盐以及在天然盐湖或 盐矿开采出的未经人工处理的湖盐或岩盐等的统称 ，主要组分是氯化钠，分子式NaCl。
易溶于水、甘油，微溶于乙醇、液氨，不溶于盐酸 。
一般来说温度对食盐在水中的溶解度影响不大，但是高 温 能加快食盐的溶解速度，氯化钠在水中的溶解度见（表 1–1）。 从表中可以看出氯化钠在水中的溶解度随温度的升高而 增加。

氯碱生产与操作张艳君项目一一次盐水精制共79页文档

氯碱生产与操作张艳君项目一一次盐水精制共79页文档
氯来自生产与操作张艳君项目一一次盐 水精制
51、没有哪个社会可以制订一部永远 适用的 宪法， 甚至一 条永远 适用的 法律。 ——杰 斐逊 52、法律源于人的自卫本能。——英 格索尔
53、人们通常会发现，法律就是这样 一种的 网，触 犯法律 的人， 小的可 以穿网 而过， 大的可 以破网 而出， 只有中 等的才 会坠入 网中。 ——申 斯通 54、法律就是法律它是一座雄伟的大 夏，庇 护着我 们大家 ；它的 每一块 砖石都 垒在另 一块砖 石上。 ——高 尔斯华 绥 55、今天的法律未必明天仍是法律。 ——罗·伯顿
谢谢！
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

二、生产任务
首先是将固体原盐(或搭配部分盐卤水)和化盐水（按比例 掺混，通过加热溶解制成氯化钠的饱和溶液，然后向饱和盐 水溶液中连续加入适量的精制剂（NaOH、Na2CO3等），
将盐 水中的Ca2+、Mg2+等分别生成难溶的沉淀物，最后再加入
助 沉剂FeCl3，通过澄清、砂滤、中和等后续步骤，得到质 量合格的一次精盐水。
3.井矿盐
＊井盐主要是运用凿井法汲取地表浅部或地下天然卤水加 工制得； ＊矿盐是通过开采古代岩盐矿床加工制得。 ＊井矿盐是井盐和矿盐的总称，主要含有天然卤水盐矿和 岩盐矿床，运用开采矿盐钻井水溶法。 ＊其主要成分含有钾、钠、钙、镁等金属离子和碳酸氢根 、硫酸根、碳酸根和氯离子等阴离子。
三、原盐质量对生产的影响
2.皮带运盐机
皮带运盐机是原盐输送的主要设备，担负着连 续向化盐桶输送原盐的任务。利用水银接点实现化 盐桶盐层高度与皮带运盐机联锁自控，原盐通过电 子皮带称计量。
三、操作注意事项
1.盐斗原盐高度在篾子以上高度1～2米，操作时必须在 走台上，不允许站在盐堆上。
2.下斗作业时，必须要求篾子露出一定平方米以上的面 积，并有人监护作业。
能力目标：
● 能识读并根据要求绘制一次盐水精制的工艺流程 图。
● 能识读并根据要求绘制出膜法除硝工艺流程图。 ● 能完成一次盐水生产的开停车与正常运行操作。 ● 能对一次盐水精制过程中的常见故障进行分析并
处理
任务一 原盐的选配及输送
•子任务一 原盐的选用 •子任务二 原盐输送的流程及主要设备 •知识链接
石灰-芒硝法。对于多数氯碱企业通常采用烧碱-纯 碱法。
烧碱-纯碱法的 特点
来源非常方便
生成的沉淀完全， Mg2+、Ca2+除去
率较高
操作过程简单， 劳动条件好
3. SO42-、NH3的去除原理
(1)
SO42-的去除方法
钙法
•原理就是向盐
水中加入CaCl2CaSO 4 ↓
第 一位，成为全球最大的原盐生产国。
1.海盐
＊主要是以海水为原料，通过盐田日晒而得到。 ＊主要成分有氯化钠、硫酸镁、硫酸钾、硫酸钙、 氯化镁、溴化镁和碳酸钙等。
2.湖盐
＊指从盐湖中直接采出和以盐湖卤水为原料 在盐田中晒制而成的盐。 ＊一般来说，湖盐资源丰富，含盐量高，生 产成本和能耗低于海盐和井矿盐，开发潜力 较大。但是湖盐中含有泥沙、芒硝和石膏等 杂质。
液体盐为原料两种方法。
1．固体盐原料
固体原盐
化盐用的水一般由淡盐水、等几
部分混合而成 。混合化盐水通过
汽水混合器加热后，从化盐桶底 部连续送入，化盐温度保持在
化盐桶
50～60℃。
化盐水
2．液体盐原料
液体盐主要来源于井盐或天然卤水和岩盐。 井盐或天然卤水可直接汲出，通过管道输送到工厂 使用，如果盐水浓度较低，可先进行浓缩，或加入 一定量的固体盐，使其浓度增加。岩盐一般是先在 地下用水溶解，汲出之后通过管道输送到工厂。
其结构。
【任务指导】 一、化盐桶 1．化盐桶的作用 化盐桶的主要作用是制 取饱和食盐水。 2．化盐桶的结构
1—铁栅；2—溢流槽； 3—粗盐水出口；4—桶体； 5—折流圈；6—折流帽； 7—溶盐水进口；8—人孔
二、澄清桶
1．澄清桶的作用
澄清桶的作用是将粗盐水中的钙、镁等难溶性的颗粒与液
子任务一 原盐的选用
【任务描述】 ◆熟知原盐的分类、原盐质量对生产的影响及其选 用原则。
【任务指导】
一、原盐
原盐是指在盐田晒制的海盐以及在天然盐湖或 盐矿开采出的未经人工处理的湖盐或岩盐等的统称 ，主要组分是氯化钠，分子式NaCl。 易溶于水、甘油，微溶于乙醇、液氨，不溶于盐酸 。
一般来说温度对食盐在水中的溶解度影响不大，但是高温 能加快食盐的溶解速度，氯化钠在水中的溶解度见（表 1–1）。
Na2CO3过 量，为不使进入电解槽的盐水成为强碱性，需要用 盐酸中和氢氧化钠和碳酸钠，其主要的化学反应如 下； NaOH+HCl=NaCl+H2O
Na2CO3+2HCl=2NaCl+H2O+CO2
子任务二 一次盐水精制的工艺流程
【任务描述】 ◆能熟练掌握一次盐水精制的工艺流程，并 正确绘制一次盐水精制的工艺流程图。
钡法
•原理就是向盐
水中加入BaCl2
•SO
2 4
+
Ba
2
= BaSO 4 ↓
冷冻法
•利用Na2SO4溶 解度随温度变 化明显以（芒 硝）的形式冷 冻结晶而除去
（2）NH3的去除 当原盐或化盐水中存在铵离子或有机氮的化合
物时，在电解槽阳极液PH值为2～4的条件下，将 会产生易爆炸的NCl3气体。
项目一 一次盐水精制
1 任务一 原盐的选配及输送 2 任务二 一次盐水精制 3 任务三 除硝工艺 4 任务四 一次盐水精制的岗位操作 5 任务五 常见故障及处理 6 案例分析 7 小结
知识目标：
★ 能够掌握一次盐水精制的工艺原理。 ★ 能分析不同生产工艺下一次精盐水精制 的工艺流程。 ★ 能熟知一次盐水精制生产中主要设备的 结构和功能。
凯膜过滤工艺流程主要包括配水、化盐、精制反应及预处
理、凯膜过滤、盐泥压滤和精制剂等6部分.
四、一次盐水精制工艺的特点
传统过滤工艺 优点
原理简单、运行稳定、维修费用低；
缺点
投资大，占地面积大、操作复杂、运行 费用高、装置自动化控制程度低、砂滤 器中的二氧化硅给系统增加了新的污染。
CN过滤工艺
优点
膜法过滤工艺
合 ，进入后反应桶；从后反应桶溢流入中间槽，通过泵打入 并列的两台戈尔过滤器，在3#折流槽加入Na2SO3除游离
氯 ，加入HCl调整pH值后的一次盐水，送入精盐水贮槽备用。
2．凯膜过滤工艺
（1）凯膜过滤原理 现用的凯膜技术源自人造血管技术，采用特殊工艺，制
造出的一种外壁孔小、内壁孔大的多孔膜。这种膜具有极佳 的不黏性和非常小的摩擦系数，可以保证液体以最大通量进 行过滤。过滤时，可将液体中的悬浮物全部截留在凯膜的表 面，滤清液通过膜孔从中空的管式膜中部排出。
桶， 上清液从反应桶出来，在反应桶的出口处加入助沉剂聚丙烯 酸钠，共同溢流进入道尔澄清桶，经砂滤器过滤后，进入精 盐水贮槽供电解使用。从反应桶和澄清桶底部出来的盐泥水 进入板框压滤机，经板框压滤机处理后的回收盐水进入配水 槽进行循环使用。
二、CN过滤工艺
CN 过滤技术采用的是悬浮离子吸附+过滤作用进行的固 液分离，即采用的动态吸附和深层床过滤相结合的原理， 去除液体中的悬浮物。 工艺流程过程：
固体原盐从化盐桶的顶部加入，化盐水从化盐桶的底部 进入，两者进行逆流接触，制成饱和食盐水。饱和食盐水 从化盐桶的顶部溢流流出，进入折流反应槽，在反应槽中 相继加入纯碱、氢氧化钠、氯化钡等各种助剂，与盐水中 的Ca2+、Mg2+、SO42-进行充分反应，再加入絮凝剂，与
盐水 混合后，一起进入CN过滤系统。上清液进入一次盐水储槽 ，盐泥送往板框压滤机。
（2）凯膜的特点 ① 凯膜滤料寿命远高于其它常规滤膜。 ② 凯膜有极高的孔隙率，使它具有较高的过滤精度和渗
透通量。 ③ 聚四氟乙烯薄膜使固体颗粒的穿透率接近于零，实现
了完全的表面过滤。 ④ 全聚四氟乙烯管式整体结构和无复合搭接缝，可避免
发生复合膜的剥离、撕裂、腐蚀等情况。 ⑤ 凯膜较小的直径，较高的比表面积。
去除盐水中NH3，一般是向盐水中加入氯水 （含 有HClO）或次氯酸钠，使NH3生成NH2Cl挥发而 除去
4. 有机物、不溶性机械杂质的去除 去除方法：盐水中菌藻类、腐质酸等天然有机物 可通过加入次氯酸钠去除。菌藻类有机物被次氯酸 钠杀死，腐质酸等天然有机物被次氯酸钠氧化分解 成小分子，分解后的腐质酸等天然有机物的小分子 与不溶性泥沙等机械杂质一起，最终通过三氯化铁 的吸附和共沉淀作用在预处理器中预先除去。
三、一次盐水精制的工艺原理
1. 化盐的原理 化盐是利用氯化钠在水中的溶解度受温度 影响不大，但提高温度可加快氯化钠的溶解 速度。因此化盐时温度一般控制在55℃左右 。
2. Mg2+、Ca2+的精制原理 对于Mg2+、Ca2+精制主要采用化学或物理方 法
将其转化为沉淀物而除去。 方法一般有三种：烧碱-纯碱法、石灰-纯碱法、
从表中可以看出氯化钠在水中的溶解度随温度的升高而 增加。
表 1–1 氯化钠在水中的溶解度
二、原盐的种类 工业用盐主要分为海盐、湖盐、井盐和矿盐。在
全国17个省（区）都有产出，形成了北方沿海大型 海盐、西部湖盐和中、东、南井矿盐产业带三大原 盐产区。盐产量以海盐为主，其次是湖盐和井矿 盐，自2005年以来，我国原盐总产量已越居世界
3.吊车抓斗距离地面保持2～3米的高度，不准在斗下通 行。
4.皮带机运转时禁止跨跃，排除杂物时必须停车操作。 5.天车工开车前必须呜铃，操作中也应适时呜铃。
四、盐场的储存能力
盐场储存原盐量的能力，根据以下公式进行计算：
式中：G－原盐总重量，吨； F－盐场面积，m2； H－原盐平均堆高度，m； γ—原盐平均堆积密度，t/m3；
缺点 优点
工艺简单、整套设备选用FRP材料、耐 腐蚀、维修量少、一次投资少、适合氯 碱企业新建或扩建项目。
CN过滤器出水质量会有波动。
常温下进行，无化学变化，无相态变化、 选择性好、适应性强，操作稳定，自动 化控制程度高，精制盐水质量高；适合 新建和改建氯碱装置采用。
子任务三 主要设备 【任务描述】 ◆能熟知一次盐水精制的主要设备及
5. 游离氯的去除原理 影响：盐水中游离氯的存在会使离子交换树脂中
毒，影响离子的交换能力 去除方法：盐水中的游离氯通常是以ClO-的形式
