C60细石混凝土配合比设计书

C60高强预拌混凝土配比设计

何明强

【摘 要】C60高强预拌混凝土强度等级主要由水泥强度、骨料品质和低水胶比决定。通过外加剂和调整粗骨料掺入比例，可以满足初始扩展度450 mm以上，2 h坍落度220 mm以上。水灰比小于0.28时对混凝土最终强度影响较小，混凝土工作性能和流动性能主要通过提高外加剂自身性能来实现。粗骨料的连续级配对混凝土工作性和可泵性影响较大，矿粉掺量增加对混凝土和易性有影响，对强度影响较小。

【期刊名称】《油气田地面工程》

【年(卷),期】2014(000)006

【总页数】1页(P87-87)

【关键词】C60混凝土;预拌;配合比;试验

【作 者】何明强

【作者单位】大庆油田工程建设有限公司建材公司

【正文语种】中 文

高强混凝土具有强度高、变形小、耐久性优良等特点，如何保证高强预拌混凝土远距离运输和高空泵送是施工配制的难点。

原材料在质量和性能方面要有更高的要求，同时也要充分利用本地材料，经济适用。

其他原材料的选用：油龙牌P.O42.5水泥；富裕砂场的中砂，细度模数2.6；齐齐哈尔市生产的反击破碎石，包括石1（5～10mm）、石2（10～15mm）和石3（15～25mm）3种级配；外加剂为羧酸族复合泵送剂；掺合料为矿粉；水为生活用水。

（1）水胶比。规范规定混凝土施工配制强度不应低于1.15倍的设计强度，故C60混凝土的设计强度为69MPa，水胶比为0.28～0.30。

（2）用水量和水泥用量。根据《混凝土结构耐久性设计规范》，C60预拌混凝土每立方米胶凝材料用量550 kg，其中矿粉为82 kg，水泥用量为468 kg，水用量为154～165 kg。

（3）砂率。C60混凝土胶凝材料用量较大，需适当降低砂率。

（4）试验参数确定。砂率36%，矿粉按15%和18%水泥用量掺入，调整外加剂掺量来提高混凝土扩展度。初始扩展度450mm以上，搅拌2 h后坍落度在220mm以上，容重2 400 kg/m3，水胶比控制在0.29，通过调整3种级配碎石比例及其他相应参数进行试配。

CONSTRUCTION MACHINERY 1372024/03总第577期

C60混凝土配合比方法在隧道工程中的应用

刘 平，陈秋月

（中交四航局第三工程有限公司，广东 湛江 524022）

［摘要］高性能混凝土因其良好的综合性能被广泛用于对使用性能要求严格的建筑领域。根据隧道工程实际应用的需求，通过原料甄选、混凝土配合比设计、试验验证等手段研究了一种适用于隧道工程实际应用的C60高性能混凝土材料。实验结果证明，采用478kg水泥、58kg矿渣粉、9kg硅灰、5.7kg外加剂、662kg砂、1104kg石子、158kg水这一比例混合而成的混凝土材料，28d强度达到90MPa以上，完全满足隧道工程强度需要。［关键词］C60高性能混凝土；配合比；隧道［中图分类号］TU528.31 ［文献标识码］B ［文章编号］1001-554X（2024）03-0137-04

Application of C60 concrete mix proportion method in tunnel engineering

LIU Ping，CHEN Qiu-yue

随着建设需求的提高，普通混凝土的配合比

对于一些施工要求较高的建筑结构已然不再适用，

需要针对建设需求、施工条件及自然环境等研制出

适用的高性能混凝土。根据我国工程建设标准《高

性能混凝土应用技术规程》（CECS207：2006），

采用常规材料和工艺生产的能保证混凝土结构所要

求的各项力学性能，并具有高耐久性、高工作性

和高体积稳定性的混凝土即为高性能混凝土［1］。

依据其强度等级，高性能混凝土可以划分为C40、C50、C60、C80等不同级别。

高性能混凝土作为当今各国研究的热门问题

之一，在国内外的实际工程中有着广泛的应用。早

在1988年我国上海金茂大厦就采用了双掺技术研制

高性能混凝土，采用C60与C50混凝土对关键部位

进行浇筑。在珠江新城的广州东塔的设计上，结合

不同高度处的建设要求，分别采用C60、C70、C80

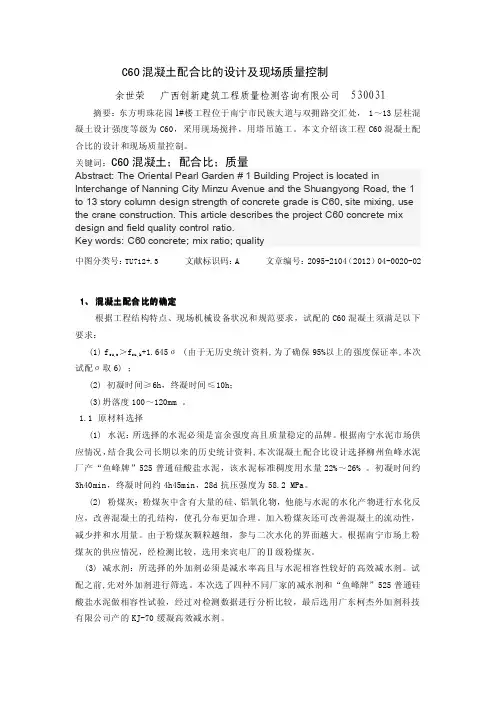

C60混凝土配合比的设计及现场质量控制

余世荣广西创新建筑工程质量检测咨询有限公司530031

摘要：东方明珠花园1#楼工程位于南宁市民族大道与双拥路交汇处，1～13层柱混凝土设计强度等级为C60，采用现场搅拌，用塔吊施工。本文介绍该工程C60混凝土配

合比的设计和现场质量控制。关键词：C60混凝土；配合比；质量Abstract:TheOrientalPearlGarden#1BuildingProjectislocatedinInterchangeofNanningCityMinzuAvenueandtheShuangyongRoad,the1to13storycolumndesignstrengthofconcretegradeisC60,sitemixing,usethecraneconstruction.ThisarticledescribestheprojectC60concretemixdesignandfieldqualitycontrolratio.Keywords:C60concrete;mixratio;quality

中图分类号：TU712+.3文献标识码：A文章编号：2095-2104（2012）04-0020-02

1、混凝土配合比的确定

根据工程结构特点、现场机械设备状况和规范要求，试配的C60混凝土须满足以下要求：

(1)fcu,o＞fcu,k+1.645σ(由于无历史统计资料,为了确保95%以上的强度保证率,本次

试配σ取6)；(2)初凝时间≥6h，终凝时间≤10h；

(3)坍落度100～120mm。

1.1原材料选择(1)水泥：所选择的水泥必须是富余强度高且质量稳定的品牌。根据南宁水泥市场供

应情况，结合我公司长期以来的历史统计资料,本次混凝土配合比设计选择柳州鱼峰水泥

厂产“鱼峰牌”525普通硅酸盐水泥，该水泥标准稠度用水量22%～26%。初凝时间约3h40min，终凝时间约4h45min，28d抗压强度为58.2MPa。

Cement production 水泥生产 9

C60双块式混凝土枕配合比设计

李 东

(中铁二十局集团第一工程有限公司 江苏 苏州 215100)

中图分类号：TQ172 文献标识码：B 文章编号1007-6344（2017）04-009-02

摘要：本文结合郑万铁路工程实践，简述了C60双块式混凝土枕配合比设计过程及施工中的注意事项，针对混凝土的质量控

制，简述了我公司枕厂采取的质量控制措施。

关键词：配合比；养护；强度

1 前言

随着国家基础建设的蓬勃发展，高铁工程施工逐渐遍布全国，其中混凝土枕

为高铁设施中的一个重要组成部分，它的工作性和耐久性对高铁质量影响巨大。

本文就我公司郑万铁路中生产的C60双块式混凝土枕，介绍一下该混凝土配合比

的设计及施工中质量控制。

2 原材料的选用

根据原材料规范及《预应力混凝土枕产品许可证实施细则》要求，结合河南

汝州当地地材调查试验，选用原材料如下：

2.1、水泥

水泥选用邯郸金隅P·O 42.5普通硅酸盐水泥，其质量指标为：比表面积

335m2/kg，28天抗折强度8.1MPa，28天抗压强度48.5MPa，碱含量0.60%，氯离

子含量0.02%。

2.2、粉煤灰

选用洛阳首龙F类Ⅰ级粉煤灰，其质量指标为：细度6.6%，氯离子含量0.004%，

需水量比91%，烧失量0.6%，碱含量1.86%，活性指数28天为84%。

2.3、砂

选用产地汝州汝河砂，经检测其质量指标为：细度2.7Ⅱ区中砂，表观密度：

2650㎏/m3，含泥量0.3%，泥块含量0.1%， 云母含量0.2%，氯离子含量0.001%，

硫化物及硫酸盐含量0.04%，有机物含量合格。

2.4、碎石

选用产地汝州市焦村5-20连续级配碎石，经检测其质量指标为：岩石抗压强

度148MPa，含泥量0.5%，泥块含量0.1%，氯离子含量0.001%，硫化物及硫酸盐

含量0.03%，针片状颗粒含量3%，压碎指标3%，表观密度：2720㎏/m3，紧密空
