C60高强混凝土配合比设计

高强混凝土的配合比设计 - 中国混凝土咨询网－－国内混凝土、外加剂、混凝土机械行业的综合信息、商务平台。欢迎进入中国混凝土咨询网！您的需求就是我们的行动指南！搜索

| 意见反馈 | 免费发布商机 | VIP | 设为首页 | 加入收藏

商贸机会产品展厅企业大全信息中心人才市场展会信息技术研讨论 坛

当前位置：首页 >> 企业新闻 >> 生产技术 >> 正文

高强混凝土的配合比设计

来源：中国混凝土咨询网 添加人：qlj1423 添加时间：2008-1-10 11:13:39

摘 要:介绍了高强混凝土配合比设计必须满足的基本要求,阐述了水泥、骨料、高效减水剂和矿物质超细粉在高强混凝土中的作用,并提出了技术要求,对高强混凝土配合比的设计、试配和调整进行了论述。

关键词:高强混凝土,配合比设计,水灰比

中图分类号: TU528. 31 文献标识码:A

高强混凝土是指采用通用水泥、普通的砂石为原材料,使用一般的制作工艺,主要依靠掺加新型高效减水剂和矿物质超细粉,使新拌混凝土拥有良好的和易性,硬化后强度等级为C60

及其以上的混凝土。在道路与桥梁、隧道和工业与民用建筑等工程中应用高强混凝土,可以节约水泥用量,减少钢筋用量,缩小结构物截面尺寸和提高混凝土的耐久性等。

1 高强混凝土配合比设计的基本要求

1)

满足结构物设计强度的要求。不论混凝土路面、桥梁或隧道等,在设计时都会对不同的结构部位提出不同的设计强度要求。为了保证结构物的可靠性,在设计混凝土配合比时,必须考虑到结构物的重要性、施工单位的施工水平等因素,采用一个比设计强度高的配制强度,才能满足设计强度的要求。

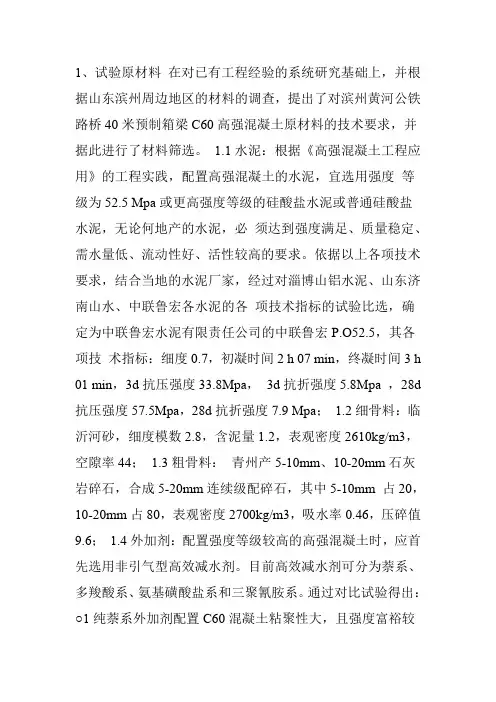

1、试验原材料 在对已有工程经验的系统研究基础上，并根据山东滨州周边地区的材料的调查，提出了对滨州黄河公铁路桥40米预制箱梁C60高强混凝土原材料的技术要求，并据此进行了材料筛选。 1.1水泥：根据《高强混凝土工程应用》的工程实践，配置高强混凝土的水泥，宜选用强度 等级为52.5 Mpa或更高强度等级的硅酸盐水泥或普通硅酸盐水泥，无论何地产的水泥，必 须达到强度满足、质量稳定、需水量低、流动性好、活性较高的要求。依据以上各项技术

要求，结合当地的水泥厂家，经过对淄博山铝水泥、山东济南山水、中联鲁宏各水泥的各 项技术指标的试验比选，确定为中联鲁宏水泥有限责任公司的中联鲁宏P.O52.5，其各项技 术指标：细度0.7，初凝时间2 h 07 min，终凝时间3 h

01 min，3d抗压强度33.8Mpa， 3d抗折强度5.8Mpa ，28d抗压强度57.5Mpa，28d抗折强度7.9 Mpa； 1.2细骨料：临沂河砂，细度模数2.8，含泥量1.2，表观密度2610kg/m3，空隙率44； 1.3粗骨料： 青州产5-10mm、10-20mm石灰岩碎石，合成5-20mm连续级配碎石，其中5-10mm 占20，10-20mm占80，表观密度2700kg/m3，吸水率0.46，压碎值9.6； 1.4外加剂：配置强度等级较高的高强混凝土时，应首先选用非引气型高效减水剂。目前高效减水剂可分为萘系、多羧酸系、氨基磺酸盐系和三聚氰胺系。通过对比试验得出：○1纯萘系外加剂配置C60混凝土粘聚性大，且强度富裕较小；○2氨基磺酸盐系外加剂由于其减水率高，混凝土易泌水、分层离析，水胶比越小越好，掺合料越多越好，混凝土的匀质性越好；○3多羧酸系外加剂，粘聚性小，浆体与石子的包裹性好，石子在浆体中分布均匀，不分层、不离析，为液体状；○4氨基萘系复合的外加剂的粘聚性良好。根据我项目部的搅拌站的现状，综合分析各类外加剂的特性和成本后，选择了适合生产控制和生产成本较低的UNF-3C氨基磺酸萘系复合高效减水剂（粉状）； 1.5掺加料：○1山东邹县I级粉煤灰，细度9.4，需水量比93； ○2山东莱钢S95矿渣粉。 2、试验项目及方法 混凝土拌合物性能、力学性能试验依据《普通混凝土拌合物性能试验方法标准》GB/T50080-2002、《普通混凝土力学性能试验方法标准》GB/T50081-2002中有关规定进行。 为了保证高性能混凝土的高强及高耐久性，在配置高性能混凝土时，应掺加一种或多种活性矿物掺合料，如粉煤灰、矿渣、硅灰等活性掺合料。活性矿物掺合料在混凝土中的主要作用有：填充效应、活性效应。高性能混凝土一方面通过降低水灰比提高混凝土密实度和抗渗性，以达到高耐久性；另一方面由于矿物掺合料的微填充效应，使混凝土中的颗粒分布更趋合理，混凝土更加致密，矿物掺合料的活性效应又使混凝土的强度得以保证。大量的研究资料以及工程实践表明，在混凝土中大量掺入适量的粉煤灰、矿渣、硅灰等活性矿物掺合料，能大大改善混凝土的抗渗性、抗冻性、抗碱集料反应能力及抗有害离子渗透等性能。 滨州黄河公铁路桥40米铁路预制箱梁混凝土强度为C60，施工工艺要求坍落度为20020mm，粘聚性良好，坍落度经时损失小，初凝时间在13小时左右。为保证工期要求，混凝土7d抗压强度要达到设计强度的100，以满足预应力束的张拉需要。 依据《普通混凝土配合比设计规程》JGJ55-2000中的有关规定，混凝土强度标准差σ取6.0，因而C60混凝土的配置强度为69.9Mpa。参考国内外其他工程经验及有关高性能混凝土的研究成果，采取掺用活性矿物掺合料的技术方案对混凝土配合比进行优化。主要开展了单掺矿渣粉混凝土、单掺粉煤灰、双掺粉煤灰和矿渣粉等三类方案的C60高性能混凝土配合比试验，在掺加活性矿物掺合料时，采用等量取代水泥法，各方案的C60混凝土配合比见表1。 表1 滨州黄河公铁路桥预制箱梁C60混凝土试验配合比 编 号 方 案 各 材 料 用

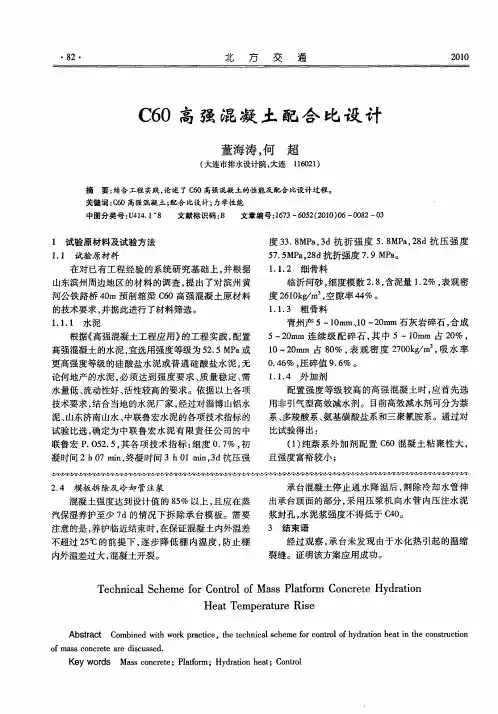

・８２・　北　方　交　通　２０１０　

Ｃ６０高强混凝土配合比设计　

董海涛，何超　

（大连市排水设计院，大连１１６０２１）　

摘要：结合工程实践，论述了Ｃ６０高强混凝土的性能及配合比设计过程。　关键词：Ｃ６０高强混凝土；配合比设计；力学性能　中图分类号：Ｕ４１４．１　８　文献标识码：Ｂ　文章编号：１６７３—６０５２（２０１０）０６—００８２—０３　

１试验原材料及试验方法　１．１试验原材料　

在对已有工程经验的系统研究基础上，并根据　山东滨州周边地区的材料的调查，提出了对滨州黄　

河公铁路桥４０ｍ预制箱梁Ｃ６０高强混凝土原材料　的技术要求，并据此进行了材料筛选。　１．１．１水泥　根据《高强混凝土工程应用》的工程实践，配置　高强混凝土的水泥，宜选用强度等级为５２．５　ＭＰａ或　

更高强度等级的硅酸盐水泥或普通硅酸盐水泥，无　论何地产的水泥，必须达到强度要求、质量稳定、需　水量低、流动性好、涪陛较高的要求。依据以上各项　

技术要求，结合当地的水泥厂家，经过对淄博山铝水　泥、山东济南山水、中联鲁宏水泥的各项技术指标的　

试验比选，确定为中联鲁宏水泥有限责任公司的中　联鲁宏Ｐ．０５２．５，其各项技术指标：细度０．７％，初　

凝时间２　ｈ　０７　ｍｉｎ，终凝时间３　ｈ　Ｏ１　ｍｉｎ，３ｄ抗压强　度３３．８ＭＰａ，３ｄ抗折强度５．８ＭＰａ，２８ｄ抗压强度　５７．５ＭＰａ，２８ｄ抗折强度７．９　ＭＰａ。　

１．１．２细骨料　临沂河砂，细度模数２．８，含泥量１．２％，表观密　度２６１０ｋｇ／ｍ。，空隙率４４％。　

１．１．３粗骨料　青州产５一ｌＯｍｍ、１０—２０ｍｍ石灰岩碎石，合成　

５—２０ｒａｍ连续级配碎石，其中５～ｌＯｍｍ占２０％，　

１０—２０ｍｍ占８０％，表观密度２７００ｋｇ／ｍ　，吸水率　

０．４６％，压碎值９．６％。　１．１．４外加剂　配置强度等级较高的高强混凝土时，应首先选　用非引气型高效减水剂。目前高效减水剂可分为萘　系、多羧酸系、氨基磺酸盐系和三聚氰胺系。通过对　

谈Ｃ６０高强防辐射混凝土配合比设计　

李记恒　（甘肃铸建工程建材机械有限公司，甘肃兰州７３００５０）　

摘　要：文章针对某医疗综合楼防辐射混凝土技术要求，结合高强混　凝土的设计和施工要求，对Ｃ６０防辐射混凝土进行设计和试配。试验　结果表明，在方案六中，当水灰比为０．２９、０．２７时，抗压强度能够满足　Ｃ６０设计要求；混凝土容重为２４９０ｋｇ／ｍ３，也基本满足防辐射混凝土要　求，从而为防辐射混凝土提供了理论依据和技术参考。　关键词：混凝土；高强；防辐射；配合比　中图分类号：ＴＵ５２８．３５　文献标志码：Ｂ　文章编号：１００７—７３５９（２０１８）０１－０１９３－０３　ＤＯＩ：１０．１６３３０／ｊ．ｃｎｋｉ．１００７－７３５９．２０１８．０１．０７４　１引言　目前，防辐射混凝土一般采用重晶石防辐射混凝　土，适用于反应堆、加速器和放射化学装置的防护结　构，其表观密度在２５００　ｋ　ｍ　以上。由于地方材料区　域性的资源限制，各种原材料表观密度小，采用绝对　体积法进行配合比设计时，根本无法配制出表观密度　在２５００　ｋ咖。以上的混凝土来满足防辐射技术指标　的要求，混凝土裂缝是防辐射混凝土致命的缺陷　。　要试配出容重在２５００ｋｇ／ｍ　以上，并且满足无温度裂　缝和收缩裂缝大体积混凝土要求的Ｃ６０高强高性能　防辐射混凝土还存在一定困难圈。　本文针对某医院医疗综合楼放疗科地下防护工　程采用的Ｃ６０防辐射混凝土结构现浇施工，采用商品　混凝土等相关要求，结合当地原材料情况，在满足混　凝土拌合物性能的前提下，运用更小的用水量来增加　其他材料的用量；引入表观密度较大的铁矿石来增加　混凝土的表观密度；引人钢钎维控制大体积混凝土温　度裂缝、增加混凝土的表观密度、弥补因铁矿石压碎　指标较小引起的强度损失；引人膨胀剂增加混凝土的　密实度、降低混凝土因体积收缩引起的收缩裂缝等技　术措施，成功对高强防辐射混凝土进行了试配，满足　了高强防辐射混凝土的生产、运输、泵送、大体积等施　工工艺和技术要求。　２试验材料及方案
