横河DCS系统硬件介绍

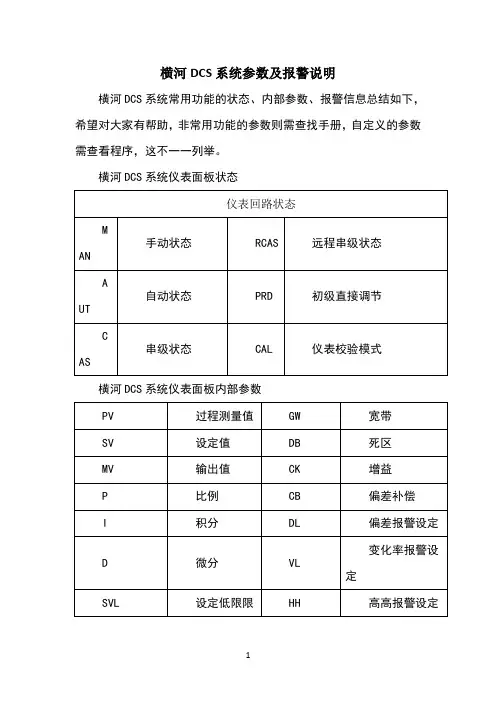

横河DCS系统参数及报警说明

横河DCS系统常用功能的状态、内部参数、报警信息总结如下，希望对大家有帮助，非常用功能的参数则需查找手册，自定义的参数需查看程序，这不一一列举。

横河DCS系统仪表面板状态

仪表回路状态

MAN 手动状态 RCAS 远程串级状态

AUT 自动状态 PRD 初级直接调节

CAS 串级状态 CAL 仪表校验模式

横河DCS系统仪表面板内部参数

PV 过程测量值 GW 宽带

SV 设定值 DB 死区

MV 输出值 CK 增益

P 比例 CB 偏差补偿

I 积分 DL 偏差报警设定

D 微分 VL 变化率报警设定

SVL 设定低限限HH 高高报警设定 位置

SVH 设定高限限位置 PH 高报警设定

OPHI 输出高限索引 PL 低报警设定

OPLO 输出低限索引 LL 低低报警设定

MSH MV量程上限 PMV 预定输出设定，

配合PSW=3使用

MSL MV量程下限 SUM 流量累积值

SL PV量程低限 RAW 过程测量值输入

原始值（-25~125）

SH PV量程高限 ONTM 运行时间（秒）

ONCT 启停次数 ONTH 运行时间（小时）

ONTS 运行时间（余秒）

横河DCS系统仪表报警 NR 报警状态正常

IOP- 输入开路或输入小于设定检测开路值

IOP 输入大于设定检测最大电流值

OOP 输出断路

HH 过程测量值高高报警

HI 过程测量值高报警

LO 过程测量值低报警

LL 过程测量值低低报警

ANS+ 开回讯不正常，MV=2

ANS- 关回讯不正常，MV=0

PERR 开关回讯同时存在或不存在，根据实际情况可修改

MHI 阀门输出上限，适用于AUT&CAS模式

MLO 阀门输出下限，适用于AUT&CAS模式

DV+ 正偏差报警

DV- 负偏差报警

VEL+ 正变化率报警

VEL- 负变化率报警

ALM AN报警，适用于数字量报警

CNF 仪表连接错误报警

横河DCS系统概述

横河电机的DCS系统（Distributed Control System，分散控制系统）是一个先进的过程控制系统，旨在监控和控制复杂工业过程中的各个子系统。DCS系统由多个分布式控制器组成，这些控制器通过网络连接，与各个子系统通信，并执行操作和控制任务。本文将对横河DCS系统进行详细的概述，包括其系统架构、功能和优势。

系统架构：

横河DCS系统由多个分布式控制器组成，这些控制器通过网络连接，与各个子系统通信。每个分布式控制器都可以执行多个控制任务，并具有数据采集、处理和存储的能力。横河DCS系统采用模块化设计，可以根据工艺过程的要求进行灵活的配置和定制。

功能：

1.过程控制：横河DCS系统可以对各个子系统进行实时控制，包括温度、压力、流量等参数的调节。它可以根据工艺要求自动执行相应的操作，保持过程状态的稳定和一致性。

2.数据采集和处理：横河DCS系统能够实时采集各个子系统的数据，并进行处理和分析。它可以监测过程变量的变化，并生成趋势图和报表，帮助操作人员分析和优化工艺过程。

3.故障诊断和报警：横河DCS系统具有故障诊断和报警功能，可以监测和检测工艺过程中的异常情况。一旦出现故障或异常，系统会发出警报，并提供详细的诊断信息，帮助操作人员及时采取措施。 4.资源管理：横河DCS系统可以有效管理和优化资源的使用，包括能源、原材料和人力资源。它可以监测和控制能源的消耗、原材料的供应和使用情况，并提供相应的优化建议。

优势：

1.灵活性：横河DCS系统采用模块化设计，可以根据工艺过程的要求进行灵活的配置和定制。它可以与其他控制系统集成，实现更高级的控制和协调。

2.可靠性：横河DCS系统通过多个分布式控制器实现冗余和备份，以确保系统的可靠性和容错能力。即使一些控制器故障，其他控制器仍然能够继续执行控制任务。

3.扩展性：横河DCS系统具有良好的扩展性，可以根据实际需求进行扩展和升级。它可以支持多个子系统和设备的控制，并能够适应未来的工艺要求。

CS3000高级资料学习

2006-3-6

参考资料：

CS3000西安培训资料

CS3000培训教程

CS3000系统介绍资料

一、系统概述

1、CS3000系统构成及设备

1.1 CS3000系统构成及设备

甲乙酮控制站：

安全栅柜

开关信号柜：

域的概念：由一条控制总线连接的站的集合。

域的最小配置：1个FCS、1个HIS（控制站，操作站）

域的最大配置：一个域中有以下设备HIS、FCS、BCV（总线转换器）总共最多64个站，其中HIS最多有16个，8个操作站以上需服务器，用于存放项目的数据。

系统最大配置，通过BCV可将域互连，互连的域最多16个，在整个多域系统中最多256个站。

域的层次最多三层，由两个总线转换器连接

系统最大工位数1000，000。一个回路算一个工位数。

1.2CS3000的网络介绍

CS3000使用Vnet,Ethernet,RIO bus,ESB bus,ER bus构成站间通讯。

1.2.1Vnet

用于连接系统内各个部件的实时控制网。

相关数据

最大站节点：64域

传输速率：10Mb/s

连接电缆：YCB111（细缆）/YCB141（同轴电缆）

HIS间连接用YCB111，HIS与控制站连接用YCB141

通过总线适配器YCB147（单）/YCB149（双），总线中继器YNT521将YCB141与YCB111相连

传输距离：YCB111 500M

YCB141 185M

混合连接：YCB141+0.4*YCB111《185M

使用光纤及中继器YNT511和YNT521可以达到4KM和15KM

1.2.2Ethernet

用于系统内各个HIS间进行数据交换的网络，一个域内最多16个HIS，其中一个用于组态。

1.2.3RIO BUS（用于RIO型）

I/O通讯总线，用于FCS处理器与NODE间的连接

相关数据：

最大连接设备：8NODE/FCU

ＤＣＳ控制系统　溪馨零誊｜　雾｜≯ｊｌ　

横河ＤＣＳ系统ＭｏｄＢｕｓ通信的实现　

苏宗进　

（浙江华峰氨纶股份有限公司，浙江瑞安３２５２００）　

摘　要：介绍横河ＤＣＳ的ＭｏｄＢｕｓ通信及其应用，阐述该系统的运用及其意义。　

关键词：横河ｃｓ３０００；ＭｏｄＢｕｓ通讯；传输协议　

０引言　

随着电力技术的迅猛发展，越来越多的氨纶化工　

控制使用ＤＣＳ即集散控制单元系统，使得在火电站生　

产过程中，自动化的水平得到了新的提升＿１］一些小企　

业在经营过程中．由于缺乏大量的资金和过硬的技术　

手段，要想运用新技术．如ＭｏｄＢｕｓ还是很困难的。它　们面临的棘手问题是电脑终端如何汇集信息到统一　

的ＤＣＳ系统中进行宏观控制。为此，著名的Ｍｏｄｉｅｏｎ　公司探索出一款名为ＭｏｄＢｕｓ的协议。该协议主要用　

于数据的传输与相互利用，即通信业务。该协议因其　

通信速率的高效性与操作的便捷性，受到了广泛的好　

评。在西方，ＭｏｄＢｕｓ协议早已为众多公司所采用，如　

西门子、电气行家通用电气等公司。现在，不光是国外　

在采用这种技术，国内的许多工业工厂都具备了这种　

技术，都能支持该协议，这对于我国的技术行业来讲，　

无不是一个巨大的推力器。　

１横河ＤＣＳ的ＭｏｄＢｕｓ概述　

当工业控制从单向度的控制走向集中性的综合　

监控和集散控制时，控制水平已经得到逐步提升，进　

入网络集约的时代。联网中的工业控制系统也成功地　

为在网络中进行管理的人员提供了方便。作为工业生　

产条件下的数据通信协议之一，ＭｏｄＢｕｓ的便捷性能　

使得各个网络与设备之间可以进行数据交换。如果几　

家企业同时具有该协议和相应生产条件．那么意味着　

不同的商家可以相互联通为一个广大的信息网络，进　而从一个更高的层面实施对数据交换的监控。　

在ＯＳＩ模型第７层下有一个应用层面文件．它包　

括了ＭｏｄＢｕｓ系统。该层面从不同网络角度关联了不　

同设备，从而为客户端及服务终端提供了良好通信效　

果。ＭｏｄＢｕｓ协议是一个并不复杂的数据单位。却与基
