ABB断路器设置保护的方法 详细�

ABB 断路器设置保护的方法 S 系列， T 系列塑壳断路器设置：（PR212MP

PR222MP LRIU）保护 PR212/MP （LRIU） L 是过载保护；R 是电机堵转保护； I

是短路保护； U 是缺相和三相不平衡保护。 2. L(过载电流) 设置 I1=In×（0.4+0.01....0.63） In 为断路器额定电流 动作时间设置 等级10A：脱扣时间t1=4s I1 为断路器设定过载电流 等级10： 脱扣时间t1=8s 等级20： 脱扣时间t1=16s 等级30： 脱扣时间t1=24s 3. R(电机堵转)设置 I5=I1×(3+1....7)

动作时间设置 t5=1-4-7-10s t5 为脱扣器动作的预设时间 说明：R（电机堵转）保护功能可以设置关闭/开；设置关闭时把微动开关向 下（OFF）位，设置开时把微动开关向上（ON）位；R 电机堵转保护功 能在电机启动时是自动停用的，完成启动过程后自动恢复保护。 4. I(短路保护)设置 I3=In×6.....13 5. U(缺相和三相不平衡)设置 I6=0.4×I1 动作时间 t6=4s 说明：U（缺相和三相不平衡）保护功能可以设置关/开，设置关时把微动开 关向下（OFF）位，设置开时把微动开关向上（ON）位；当一相或两相 的电流降到低于 L 功能设定的 0.4×I1

和持续时间超过 4s 时保护动 作； 6. Reset(脱扣复位)设置：Man(手动)向下，

Auto(自动)向上 7. Set (参数设定方式): Elt(电子)向下， Man (手动)向上 8.

Mode (操作模式) ：Norm(常规模式)向下， Heavy(重载模式)向上 说明：Norm模式可以通过附件PR212/CI 模块直接断开接触器； Heavy 模式L-R-I-U 功能监测出任何故障都会断开断路器 9. K time (后备保护时间)：Max(最大)向上，

范文 范例 指导 参考

学习 资料 整理 分享 ABB断路器参数调试讲义

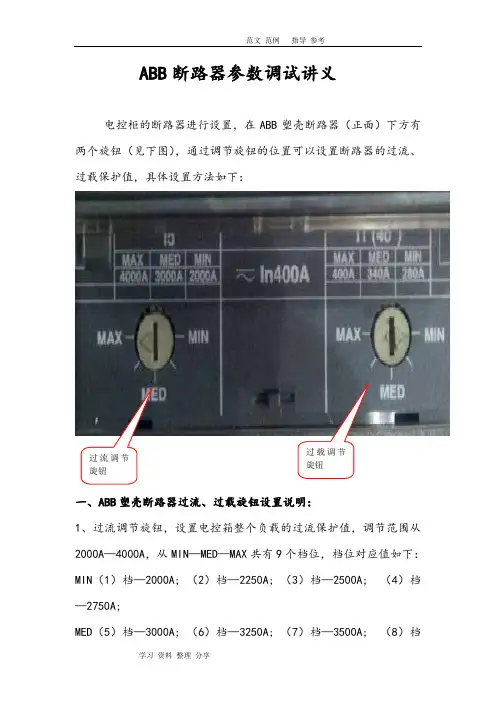

电控柜的断路器进行设置，在ABB塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：

一、ABB塑壳断路器过流、过载旋钮设置说明：

1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A—4000A，从MIN—MED—MAX共有9个档位，档位对应值如下：

MIN（1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;

MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档过流调节旋钮 过载调节旋钮 范文 范例 指导 参考

学习 资料 整理 分享 —3750A；

MAX（9）档—4000A;

2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：

MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;

MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;

MAX（9）档—400A;

二、ABB断路器机型设置说明

机型号 供电电压（V） 油泵功率（KW） 系统电流值 断路器参数设置

断路器容量 过载值调整 过流值调整

EBZ100型 380 55 115.0 400A 1档 1档

ABB断路器参数调试讲义

一、导言

二、断路器参数调试的步骤

1.断路器的额定电流设置

断路器的额定电流应根据实际负载情况进行设置，通常应略大于实际负载电流，以确保断路器能够正常工作。额定电流的设置可以通过断路器的额定电流旋钮进行调节。

2.断路器的过负荷保护调试

过负荷保护是断路器的一种重要保护功能，用于防止负载电流超过额定电流而导致断路器跳闸。在调试过负荷保护时，应首先设置断路器的过负荷保护电流值，通常为额定电流的1.2倍。之后，通过调节过负荷保护方面的参数，如过负荷保护延时时间和瞬时过负荷保护系数等，来确保断路器在负荷电流超过设定值时能够及时跳闸。

3.断路器的短路保护调试

短路保护是断路器的另一种重要保护功能，用于防止短路电流造成设备损坏和人身安全事故。在调试短路保护时，应设置断路器的短路保护电流值，通常为额定电流的5倍。此外，还需要根据实际情况调整短路保护方面的参数，如短路保护延时时间和瞬时短路保护系数等，以确保断路器能够在短路电流出现时迅速跳闸。

4.断路器的漏电保护调试

漏电保护是断路器的另一个重要保护功能，用于检测线路中的漏电流，以避免触电事故的发生。在调试漏电保护时，需要设置断路器的漏电保护灵敏度，通常为30mA。此外，还需要根据实际情况调整漏电保护方面的参数，如漏电保护延时时间和瞬时漏电保护系数等，以确保断路器能够在漏电流超过设定值时及时跳闸。

三、断路器参数调试的方法

1.参数调节工具

断路器参数调试需要使用专门的参数调节工具，如ABB断路器调试软件等。在使用参数调节工具之前，应先了解其使用方法和相关操作步骤。

2.参数调节流程

断路器参数调试的流程一般为：首先连接参数调节工具与断路器，在参数调节工具中设置所需的参数数值，然后通过参数调节工具将参数数值写入断路器中，最后验证参数设置是否生效。

3.参数调整注意事项

在进行参数调试时，需要注意以下几个方面：

（1）确保断路器处于安全状态，避免操作误触发断路器跳闸。

ABB断路器参数调试讲义

ABB断路器是一种用于保护电路和设备的关键电气设备。为了确保其正常运行和保护电路的安全性，合理的参数调试是非常重要的。下面是ABB断路器参数调试的简要讲义，分为三个部分：保护参数调试、动作特性调试、时间-电流曲线调试。

一、保护参数调试

1.选择合适的保护参数：根据电路的特点和负荷特性，选择适当的短路保护参数和过载保护参数。短路保护参数一般包括短路电动力学特性、断路器电感以及短路阻抗等。过载保护参数一般包括过载电动力学特性和断路器热特性等。

2.进行保护参数调整：断路器通常具有可调参数，应根据实际需要进行参数调整。调整过程中，需根据负荷电流和环境温度等情况进行合理的判断，不得盲目调整。

3.调试过程中需注意进保护参数的保证：保护参数调试过程中，需确保保护参数的合理性和可靠性，特别是对于重要的电力系统，应特别关注。

二、动作特性调试

1.动作时间特性调试：断路器的动作时间特性对保护电路的安全性至关重要。在调试过程中，应根据实际的断路器特性，设置合适的动作时间，确保能够稳定地保护电路。

2.动作次数特性调试：断路器在一定时间内连续动作的次数受到限制，过多的动作次数会导致断路器的过热，进而影响电气设备的正常运行。因此，在调试过程中需关注该参数，并根据实际情况进行调整。 3.动作特性调试需要根据实际情况进行：调试过程中需根据具体的负荷特性和工作环境情况进行调整，确保断路器能够可靠地保护电路。

三、时间-电流曲线调试

1.确定时间-电流曲线类型：根据实际需要和保护要求，选择断路器的时间-电流曲线类型。常见的类型有：

-非逆时限过载保护曲线（长时档）

-逆时限过载保护曲线（长时和短时档）

-短路保护曲线等

2.根据曲线特点进行调整：针对不同类型的时间-电流曲线，设置适当的参数值，确保曲线的特性和断路器的工作要求相符。

3.进行曲线特性调试需要谨慎：调试过程中，需对曲线特性表现进行仔细观察和分析，确保断路器在不同负荷和故障情况下能够可靠地工作。
