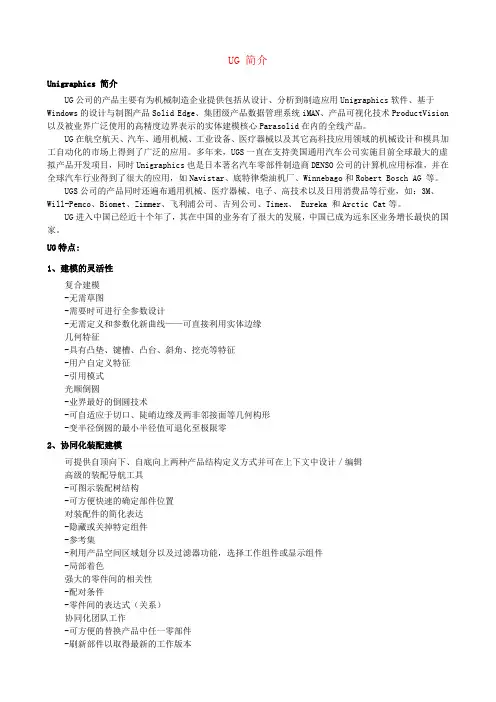

UG简介

UG 简介

Unigraphics 简介

UG公司的产品主要有为机械制造企业提供包括从设计、分析到制造应用Unigraphics软件、基于Windows的设计与制图产品Solid Edge、集团级产品数据管理系统iMAN、产品可视化技术ProductVision以及被业界广泛使用的高精度边界表示的实体建模核心Parasolid在内的全线产品。

UG在航空航天、汽车、通用机械、工业设备、医疗器械以及其它高科技应用领域的机械设计和模具加工自动化的市场上得到了广泛的应用。多年来，UGS一直在支持美国通用汽车公司实施目前全球最大的虚拟产品开发项目，同时Unigraphics也是日本著名汽车零部件制造商DENSO公司的计算机应用标准，并在全球汽车行业得到了很大的应用，如Navistar、底特律柴油机厂、Winnebago和Robert Bosch AG 等。

UGS公司的产品同时还遍布通用机械、医疗器械、电子、高技术以及日用消费品等行业，如：3M、Will-Pemco、Biomet、Zimmer、飞利浦公司、吉列公司、Timex、 Eureka 和Arctic Cat等。

UG进入中国已经近十个年了，其在中国的业务有了很大的发展，中国已成为远东区业务增长最快的国家。

UG特点:

1、建模的灵活性

复合建模

-无需草图

-需要时可进行全参数设计

-无需定义和参数化新曲线——可直接利用实体边缘

几何特征

-具有凸垫、键槽、凸台、斜角、挖壳等特征

-用户自定义特征

-引用模式

光顺倒圆

-业界最好的倒圆技术

-可自适应于切口、陡峭边缘及两非邻接面等几何构形

-变半径倒圆的最小半径值可退化至极限零

2、协同化装配建模

可提供自顶向下、自底向上两种产品结构定义方式并可在上下文中设计／编辑

高级的装配导航工具

-可图示装配树结构

-可方便快速的确定部件位置

对装配件的简化表达

-隐藏或关掉特定组件

UG

百科名片

UG NX7.5 LOGO

UG（Unigraphics NX）是Siemens PLM Software公司出品的一个产品工程解决方案，它为用户的产品设计及加工过程提供了数字化造型和验证手段。Unigraphics NX针对用户的虚拟产品设计和工艺设计的需求，提供了经过实践验证的解决方案。UG同时也是用户指南（user guide）和普遍语法（Universal

Grammer）的缩写；在DOTA中也被称为幽鬼。

目录

UG的几个意义

UG NX的技术

UG NX的优势

UG NX主要功能

UG NX兄弟软件

UG NX二次开发

UG NX发展史

UG NX7.0版本

UG的几个意义

UG NX的技术

UG NX的优势

UG NX主要功能

UG NX兄弟软件

UG NX二次开发

UG NX发展史

UG NX7.0版本

展开 编辑本段

UG的几个意义

UG 为user guide的简写，意思： 用户指南。

UG在DOTA中有人也称为幽鬼。

dota里一英雄幽鬼。

来自Siemens PLM Software旗下的CAD软件UG NX

UG在语言学中是指Chomsky提出的普遍语法，英语Universal Grammar的缩写。

编辑本段

UG NX的技术

UG是Unigraphics的缩写，这是一个交互式CAD/CAM(计算机辅助设计与计算机辅助制造)系统，它功能强大，可以轻松实现各种复杂实体及造型的建构。它在诞生之初主要基于工作站，但随着PC硬件的发展和个人用户的迅速增长，在PC上的应用取得了迅猛的增长，目前已经成为模具行业三维设计的一个主流应用。

UG的开发始于1990年7月，它是基于C语言开发实现的。UG NX是一个在二和三维空间无结构网格上使用自适应多重网格方法开发的一个灵活的数值求解偏微分方程的软件工具。其设计思想足够灵活地支持多种离散方案。因此软件可对许多不同的应用再利用。
