计算机三维造型综合实验指导书 ----湖北汽车工业学院材工系喻旻
实验项目：UG NX6基础知识
一、目的： 1.熟悉UG工作环境 2.掌握基本操作
二、要求： 1. 熟悉功能模块与界面组成 2. 掌握基本操作（文件管理、键盘和鼠标操作）
3. 熟悉基本环境（定制工具、界面设置等） 三、实验内容：
1、运行UG NX6程序
运行UG NX 6程序，进入gateway基本界面。注意了解一些基本概念。在当前界面下可进行文
件的基本操作（新建、打开、打开最近访问的部件）以及工具栏的设置（在工具栏空白区单击鼠标
右键弹出对话框）。
图1-1.gateway基本界面
2、新建文件
图1-2 新建文件
计算机三维造型综合实验指导书 ----湖北汽车工业学院材工系喻旻
在图1所示界面中单击“新建”，弹出新建文件对话框。选择“模型”模块下的“模型”文件，
尺寸单位选择“毫米”或“英寸”，输入文件名并选择保存位置（注意文件名和保存位置路径不能
包含中文），单击“确定”完成。
3.功能模块与界面组成
单击“开始”，弹出功能模块选择对话框。了解UG的功能模块以及进入各模块的快捷键。
图1-3 UG功能模块
选择“建模”进入建模模块（“开始”下拉菜单中如果没有“建模”，是因为当前已在“建模”
模块下），了解工作界面组成（标题栏、菜单栏、工具栏、资源栏、绘图区、提示栏和状态栏等）
和各工具的基本功能。
图1-4 “建模”模块工作界面
4.定制工具条
在工具栏空白区单击鼠标右键，在弹出的下拉菜单中勾选所需工具菜单。如果所需的命令不在
其中，可选择弹出菜单最下方的“定制”来手动添加。
在弹出的“定制”对话框中，选择“工具条”项，可勾选需要的工具条。注意勾选“文本在图
标下面”与不勾选的区别
在“定制”对话框中，选择“命令”项，在下方的“类别”中选择分类并在“命令”中选择该
类别中的具体的命令，用鼠标左键将其拖拽到工具栏中即可。
在“定制”对话框打开时，也可用鼠标左键将工具栏上的命令图标拖拽出工具栏，以删除不必计算机三维造型综合实验指导书 ----湖北汽车工业学院材工系喻旻

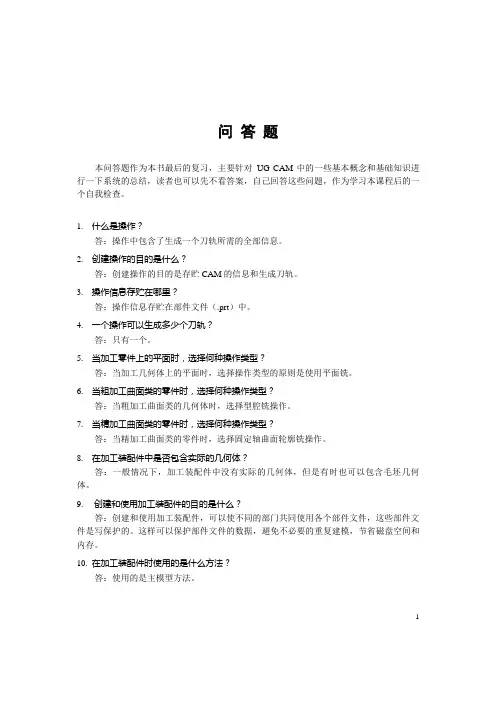

1 问 答 题
本问答题作为本书最后的复习，主要针对UG CAM中的一些基本概念和基础知识进行一下系统的总结，读者也可以先不看答案，自己回答这些问题，作为学习本课程后的一个自我检查。
1. 什么是操作？
答：操作中包含了生成一个刀轨所需的全部信息。
2. 创建操作的目的是什么？
答：创建操作的目的是存贮CAM的信息和生成刀轨。
3. 操作信息存贮在哪里？
答：操作信息存贮在部件文件（.prt）中。
4. 一个操作可以生成多少个刀轨？
答：只有一个。
5. 当加工零件上的平面时，选择何种操作类型？
答：当加工几何体上的平面时，选择操作类型的原则是使用平面铣。
6. 当粗加工曲面类的零件时，选择何种操作类型？
答：当粗加工曲面类的几何体时，选择型腔铣操作。
7. 当精加工曲面类的零件时，选择何种操作类型？
答：当精加工曲面类的零件时，选择固定轴曲面轮廓铣操作。
8. 在加工装配件中是否包含实际的几何体？
答：一般情况下，加工装配件中没有实际的几何体，但是有时也可以包含毛坯几何体。
9. 创建和使用加工装配件的目的是什么？
答：创建和使用加工装配件，可以使不同的部门共同使用各个部件文件，这些部件文件是写保护的。这样可以保护部件文件的数据，避免不必要的重复建模，节省磁盘空间和内存。
10. 在加工装配件时使用的是什么方法？
答：使用的是主模型方法。 2 11. 在打开一个部件文件，创建操作时，是否每次都需要选择加工环境？
答：如果打开的这个部件文件中没有任何加工的信息，或是第一次进入加工应用，则需要选择加工环境，当一个部件文件中已经存在操作或加工信息时，就不需要再选择加工环境。
12. 进入加工应用模块后，UG界面中有那些对话框是加工应用所特有的？
答：进入加工应用模块后，创建对话框，操作导航工具是加工应用特有的也是常用的对话框。
13. 创建对话框可以创建哪些加工对象？
等高铣
通常用于陡峭侧壁的精加工。
1、 陡角必须
陡峭区域是指零件上大于等于指定的陡峭角的区域才切削。
2、 合并距离
用于指定不连续刀具路径被连接的最小值。指定合适的合并距离，可以消除刀具路径中较小的间隙。
3、 最小切削深度
输入生成刀具路径时的最小段长度值，可消除零件岛屿区域内的较小段的刀具路径。刀具切削距离小于指定的最小长度值，此处不会创建刀具路径。
4、 最大横向切削
最大横向切削决定是否进行传送，只横向距离大。
5、 切削参数设置→strategy
① 在边上延伸：用于避免刀具切削外部边缘时停留在边缘处。
② 移出边缘跟踪：边缘跟中产生的边缘轨迹通常是在驱动路径超出零件几何边缘时所发生的不利情况，可能造成过切。
6、 连接 （1） 层到层
① 使用传递方法：使用进/退刀设置中的设置的传递方法，可以是安全平面。一般，使用传递方法可抬刀。
② 直接对部件：直接沿着加工表面下插到下一切削层。
③ 倾斜于工件部件：沿着加工表面按一定角度倾斜地下插到下一切削层。
④ 对部件的交叉倾；沿着加工表面倾斜下插，但起点在前一切削层的终点。
（2） 再层之间剖切
可以实现在一个等高轮廓铣操作中同时实现对陡峭区域和非陡峭区域的加工。
最大横向切削决定是否进行传送，如果横向距离大于值，则刀具完成切削层切削后将抬刀到层间切削的起点处下刀进行切削，如果不选“最大横向切削”或者实际间距小于设置的最大横向切削距离，则不抬刀，将直接采用进刀的方式进行连接。
固定轴铣
（1） 该图标为固定轴曲面轮廓铣图标，使用该图标可以满足一般的曲面轮廓铣加工要求。
（2） 该图标为区域轮廓铣图标，默认区域驱动。 （3） 非陡峭区域轮廓铣图标，驱动方法为区域驱动，约束为非陡峭约束，角度为65度。
（4） 陡峭区域轮廓铣图标，默认驱动方法为区域驱动，约束为陡峭约束，角度为65度。

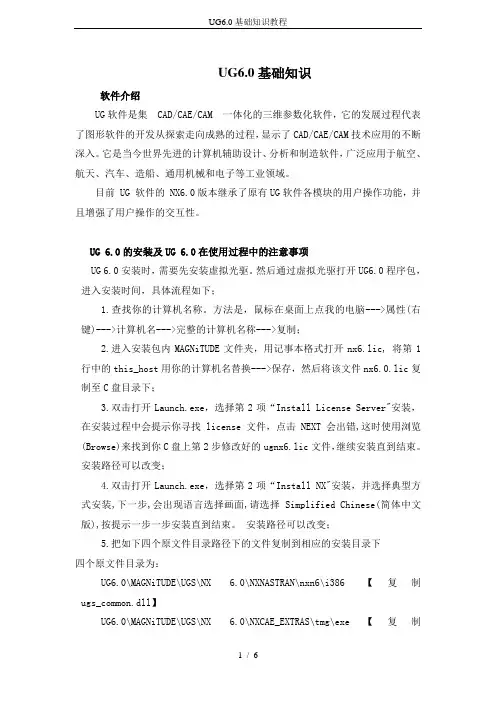

UG6.0基础知识教程
1 / 6 UG6.0基础知识
软件介绍
UG软件是集 CAD/CAE/CAM 一体化的三维参数化软件，它的发展过程代表了图形软件的开发从探索走向成熟的过程，显示了CAD/CAE/CAM技术应用的不断深入。它是当今世界先进的计算机辅助设计、分析和制造软件，广泛应用于航空、航天、汽车、造船、通用机械和电子等工业领域。
目前 UG 软件的 NX6.0版本继承了原有UG软件各模块的用户操作功能，并且增强了用户操作的交互性。
UG 6.0的安装及UG 6.0在使用过程中的注意事项
UG 6.0安装时，需要先安装虚拟光驱。然后通过虚拟光驱打开UG6.0程序包，进入安装时间，具体流程如下；
1.查找你的计算机名称。方法是，鼠标在桌面上点我的电脑--->属性(右键)--->计算机名--->完整的计算机名称--->复制；
2.进入安装包内MAGNiTUDE文件夹，用记事本格式打开nx6.lic, 将第1行中的this_host用你的计算机名替换--->保存，然后将该文件nx6.0.lic复制至C盘目录下；
3.双击打开Launch.exe，选择第2项“Install License Server"安装，在安装过程中会提示你寻找license文件，点击NEXT会出错,这时使用浏览(Browse)来找到你C盘上第2步修改好的ugnx6.lic文件，继续安装直到结束。安装路径可以改变；
4.双击打开Launch.exe，选择第2项“Install NX"安装，并选择典型方式安装,下一步,会出现语言选择画面,请选择 Simplified Chinese(简体中文版),按提示一步一步安装直到结束。 安装路径可以改变；
5.把如下四个原文件目录路径下的文件复制到相应的安装目录下
四个原文件目录为：
UG6.0\MAGNiTUDE\UGS\NX 6.0\NXNASTRAN\nxn6\i386 【复制ugs_common.dll】
