虚拟化实施方案
2013年3月
孙玉强
2
3 目录
1 概述 ............................................................................................................ 6
1.1 项目背景 .................................................................................................... 6
1.2 现状分析 .................................................................................................... 7
2 总体架构..................................................................................................... 8
2.1 总体架构图 ................................................................................................. 8
2.2 架构说明 .................................................................................................... 9
3 vSphere实施配置........................................................................................ 12
3.1 刀片服务器配置 ....................................................................................... 12
虚拟化环境建设方案

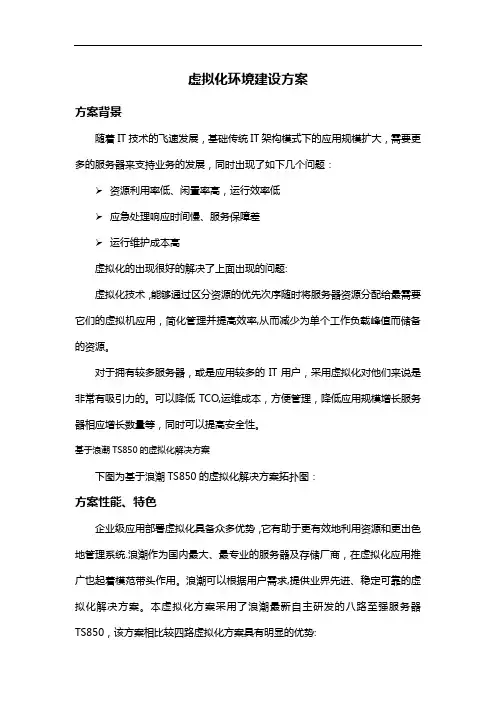

方案背景
随着IT技术的飞速发展，基础传统IT架构模式下的应用规模扩大，需要更多的服务器来支持业务的发展，同时出现了如下几个问题：
➢ 资源利用率低、闲置率高，运行效率低
➢ 应急处理响应时间慢、服务保障差
➢ 运行维护成本高
虚拟化的出现很好的解决了上面出现的问题:
虚拟化技术，能够通过区分资源的优先次序随时将服务器资源分配给最需要它们的虚拟机应用，简化管理并提高效率,从而减少为单个工作负载峰值而储备的资源。
对于拥有较多服务器，或是应用较多的IT用户，采用虚拟化对他们来说是非常有吸引力的。可以降低TCO,运维成本，方便管理，降低应用规模增长服务器相应增长数量等，同时可以提高安全性。
基于浪潮TS850的虚拟化解决方案
下图为基于浪潮TS850的虚拟化解决方案拓扑图：
方案性能、特色
企业级应用部署虚拟化具备众多优势，它有助于更有效地利用资源和更出色地管理系统.浪潮作为国内最大、最专业的服务器及存储厂商，在虚拟化应用推广也起着模范带头作用。浪潮可以根据用户需求,提供业界先进、稳定可靠的虚拟化解决方案。本虚拟化方案采用了浪潮最新自主研发的八路至强服务器TS850，该方案相比较四路虚拟化方案具有明显的优势:
应用 虚拟机数目 四路服务器TPS 八路服务器TPS 倍率
数据库 16 12191。44 TPS 25602.02 TPS 2。1
邮件服务 16 4113.20 action/second 8843.38 action/second 2。15
Web服务 16 10189.49 TPS 22416.88 TPS 2．2
1. 八路服务器，更多的内核，更大的内存，可部署更多的虚拟机
2. 强大的RAS特性，出色的集群HA功能，保证了客户应用业务的连续性
3. 高扩展性，可实现随业务增长的性能扩展
4. 降低维护管理难度和强度，相对多台物理机作虚拟化更加简化
VM工作计划
时间安排：
1. 第一周：
- 进行项目需求调研
- 与团队成员讨论并确定项目目标和范围
- 编写项目计划书和可行性分析报告
- 与相关部门协调资源需要
2. 第二周：
- 设计虚拟机架构和网络拓扑
- 确定虚拟机配置和性能需求
- 安装和配置虚拟化管理软件
- 创建虚拟机模板
3. 第三周：
- 根据需求创建虚拟机实例
- 安装和配置操作系统及相关软件
- 部署应用程序和服务
- 进行基础设施和安全性测试
4. 第四周：
- 测试虚拟机的性能和稳定性 - 进行系统优化和调整
- 编写相关文档和操作手册
- 与团队成员一起完成项目验收
注意事项：
- 每周安排统计和进度跟踪会议
- 随时与相关部门沟通和协调资源需求
- 及时记录和解决项目中的问题和风险
- 保持团队间的有效沟通和协作
虚拟化测试平台网络IP地址规划
序号 主机 物理网卡 端口组 VLAN号 IP地址 网关地址 虚拟交换机 交换机物理端口 备注
1 ESXI01 vmnic0 主机管理
Vmotion 30 172.17.2.7/24 172.17.2.1/24 SW2_F0/2
vmnic1 60 172.17.2.18/28 172.17.2.17/38 SW2_F0/3
vmnic2
业务 100-1000 172.17.3.0/24
59.203.19.177/28 SW1_F0/2
vmnic3 SW1_F0/3
Vmnic4 SW1_F0/4
Vmnic5 SW1_F0/5
Manage 服务器管理 80 172.17.5.20/24 172.17.5.1/24 SW3_F0/0
2 ESXI02 vmnic0 主机管理
Vmotion 30 172.17.2.8/24 172.17.2.1/24 SW2_F0/4
vmnic1 60 172.17.2.19/28 172.17.2.17/38 SW2_F0/5
vmnic2
业务 100-1000 172.17.3.0/24
59.203.19.177/28 SW1_F0/8
vmnic3 SW1_F0/9
Vmnic4 SW1_F0/10
Vmnic5 SW1_F0/11
Manage 服务器管理 80 172.17.5.21/24 172.17.5.1/24 SW3_F0/2
3 ESXI03 vmnic0 主机管理
Vmotion 30 172.17.2.9/24 172.17.2.1/24 SW2_F0/6
vmnic1 60 172.17.2.20/28 172.17.2.17/38 SW2_F0/7
vmnic2
业务 100-1000 172.17.3.0/24
59.203.19.177/28 SW1_F0/12
