九年级物理《电动机》测试题

九年级物理下册第十七章电动机与发电机单元测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、选项图中所示的装置中与甲图工作原理相同的是（）A．自发电手电筒 B．话筒C．手摇式发电机 D．扬声器2、图所示的四个实验中，能够说明电动机原理的是（）A．B．C．D．3、图所示是探究电磁感应的实验装置，关于电磁感应现象，下列说法正确的是（）A．奥斯特发现了电磁感应现象B．利用电磁感应现象制作了电动机C．导线在磁场中沿不同方向运动，导线中都会有感应电流产生D．如果磁感线和切割磁感线方向都变得相反，导线中感应电流的方向不发生改变4、如图所示，将甲、乙两个微型电机的转轴对接并固定在一起，闭合开关后两电机一起转动，小灯泡发光。

下列说法中正确的是（）A．甲是电动机，将电能转化为机械能B．乙是发电机，将机械能转化为电能C．该过程中能量转化是：电能→机械能→电能→内能和光能D．如果将灯泡两端的导线改接到蓄电池对应的两极，可制成“永动机”5、如图是一台正在工作的电扇。

下图四个实验能反映其工作原理的是（）A．B．C．D．6、科技创新小组发明了一款新型的带滚轮书包，其内部无电池，但拖动书包使轮子滚动时，嵌在轮子里的LED灯会发光，行走更安全。

图中能反映此原理的是（）A．B．C．D．7、在科学晚会上，小明所在的科技小组展示了一个“隔板推物”的节目，其原理如图所示。

甲、乙两线圈分别悬挂在两个蹄形磁铁的磁场中，两线圈通过导线连接构成一个闭合电路。

九年级物理下册《第十七章电动机与发电机》单元检测卷及答案(沪粤版)一、填空题(每空2分,共30分)1.英国物理学家在1831年发现了电磁感应现象,由此发明了(选填“发电机”或“电动机”),开创了电气时代的新纪元.2.在节能技术上,高铁动车组采用了再生制动方式:动车到站前先停止供电,由于惯性,动车会继续向前运行,电机线圈随车轮转动并在磁场中切割产生感应电流,将能转化为电能储存起来.3.如图所示的简易教具,螺丝尖与电池正极相连,下部紧贴在一柱形强磁铁上,当用一根导线分别与电池负极及强磁铁相碰时,螺丝将发生高速旋转,据此判断螺丝是由(选填“导体”或“绝缘体”)材料制成的,螺丝运动时将能转化为机械能.第3题图第4题图4.如图所示是一种动圈式耳机的内部结构示意图.当音圈中有大小和方向反复变化的电流通过时,音圈带动音膜(选填“向左”“向右”或“左右往复”)运动.音圈之所以运动,是由于磁场对有力的作用.5.某学习小组拆开一个废弃的电流表看到它的结构如图所示,线圈与接线柱相连.研究发现:当通以图示方向的电流时,线圈带动指针向右偏转.请你猜想:当通以相反方向的电流时,电流表指针将向(选填“左”或“右”)偏转,你猜想的依据是.6.通电直导线在磁场中受到磁场力的方向可以用左手定则来判断:伸开左手,使大拇指与其余四个手指垂直,并且都与手掌在同一个平面内,让磁感线从掌心垂直进入,并使四指指向电流的方向,这时大拇指所指的方向就是通电直导线所受磁场力的方向,如图甲所示.请你判断:图乙中的线圈是(选填“顺时针”或“逆时针”)转动的.甲乙7.如图甲是小明设计的发电装置,它由一个永磁铁(磁感线分布如图乙所示)和一个套在永磁铁槽中的线圈组成,外力推动线圈框架的P端,使线圈沿轴线方向做往复运动,此时便有电流通过小灯泡.该装置是利用原理制成的,小灯泡中流过的电流是(选填“直流电”或“交流电”).甲乙8.如图所示,当金属棒AB在磁场中水平向左运动时,会发生的现象有:①;②.二、选择题(每小题3分,共24分.多选题每小题至少有2个选项符合题意,全部选择正确得3分,选择正确但不全得1分,有错选的不得分)9.下列用电器使用了电动机的是( )A.电风扇B.电水壶C.台灯D.手电筒10.如图所示的手摇发电机跟灯泡连接,使线圈在磁场中转动,灯泡发光.要使灯泡变亮,下列方法可行的是( )A.对调发电机磁铁的磁极B.改变线圈转动的方向C.增大线圈的转速D.减弱磁场的磁性11.如图所示,两位同学沿东西方向站在两边,握住导线像摇跳绳一样迅速摇动这条导线,这时可以看到灵敏电流表的指针发生了偏转.关于这一过程中所发生的现象,下列说法中正确的是( )A.这一过程与电动机的工作原理相似B.这一现象可以说明地球周围存在磁场C.这一现象历史上最早是由奥斯特发现的D.这一过程中电能转化为其他形式的能12.如图所示,两根绝缘细线悬挂着的导体棒ab放在U形磁铁中央,ab两端连接着导线,在虚线框中接入某种实验器材可进行相应的实验探究.有下列两种说法:(1)接入灵敏电流表可探究电磁感应现象,与发电机原理相同;(2)接入电源可探究通电导体在磁场中是否受力,与电动机原理相同.则()A.只有(1)正确B.只有(2)正确C.(1)(2)都正确D.(1)(2)都错误第12题图第13题图13.法拉第圆盘发电机的示意图如图所示,铜圆盘安装在竖直的铜轴上,两铜片P、Q分别与圆盘的边缘和铜轴接触.圆盘处于方向竖直向上的匀强磁场B中,圆盘旋转时,电路中有感应电流产生.下列说法不正确．．．的是()A.若圆盘转动方向不变,转速发生变化,则电流方向可能发生变化B.若圆盘转动方向发生改变,磁场方向不变,则电流的方向一定改变C.若磁场方向改为竖直向下,圆盘转动方向不变,则电流的方向一定改变D.若圆盘转动方向及转速发生改变,且磁场方向改为竖直向下,电流的方向一定不变14.如图为直流电动机的工作原理图.以下相关分析中正确的是( )A.将电源和磁体的两极同时对调,线圈会反方向转动B.电动机换向器的作用是改变线圈转动方向C.电动机工作过程中,线圈中也产生感应电流D.电动机工作过程中,线圈中的电流方向保持不变15.(多选)如图所示是一款带滚轮的书包,其内部没装电池,但拖动书包使轮子滚动时,嵌在轮子里的LED灯会发光.下列选项中能反映此现象原理的是( )16.(多选)如图所示为几种电磁现象和应用,其中对应关系正确的是( )A BC D三、实验探究题(共46分)17.(6分)小赵利用如图所示装置探究“感应电流产生的条件”.(1)如图所示,a、b两接线柱间应接入的器材是.A.电源B.灵敏电流表C.滑动变阻器D.开关(2)要使感应电流的方向发生改变,可采取的具体措施是.A.使用磁性更强的磁体B.保持磁体静止,只改变导体竖直运动的方向C.保持磁体静止,只改变导体水平运动的方向D.改变磁极方向,同时改变导体水平运动的方向(3)实验发现导体左右运动的速度越快,感应电流越大,这说明感应电流的大小与有关.18.(14分)“在观察磁场对通电导体的作用”活动中,小敏按照如图所示组装了实验器材.(1)为完成该观察活动且使实验效果明显,放在蹄形磁铁磁场中的导体EF应选择下列哪种金属棒.(金属棒为实心且形状、体积相同,ρ铜>ρ铁=ρ钢>ρ铝,其电阻均很小,可忽略不计)A.铁棒B.钢棒C.铜棒D.铝棒(2)选择恰当的导体后,将滑动变阻器的滑片移动到适当位置.闭合开关,看到导体EF向右运动,说明磁场对通电导体有力的作用, (选填“发电机”“电动机”或“电磁铁”)就是根据该原理制成的.(3)将滑动变阻器的滑片向(选填“左”或“右”)端移动,发现导体EF向右运动且摆动的幅度更大,这说明磁场对通电导体作用力的大小与有关.(4)若要使导体EF向左运动,可采取的方法是.(写出一种即可)(5)若想用上述器材研究电磁感应现象,闭合开关前,应将电路中的电源换成(选填“小灯泡”“电压表”或“灵敏电流表”),同时将滑动变阻器的滑片移动到最(选填“左”或“右”)端,再闭合开关,让导体EF在磁场中做切割磁感线运动,观察实验现象.19.(8分)如图所示为小玲和小辉同学制作的一种直流电动机模型,他们用回形针做成两个支架,分别与电池的两极相连;用漆包线绕一个矩形线圈,以线圈引线为轴,并用小刀刮去轴一端的全部漆皮,另一端只刮去上半周漆皮,将线圈放在支架上,蹄形磁铁放在线圈周围.(1)按他们这种方法刮漆,线圈在平衡位置附近时会(选填“自动改变线圈中的电流方向”或“切断线圈中的电流”),目的是使线圈能够.(2)可以通过改变方向,改变线圈的转动方向.(填一种方法即可)(3)如果电池、导线的连接和性能良好,闭合开关后,发现线圈只抖动了一下,并不转动,这时可做的有效尝试有.(填一种方法即可)20.(8分)学习了电磁的相关知识后,某兴趣小组的同学猜想:既然电流周围存在着磁场,那么两根互相靠近的通电导线之间会相互吸引或排斥.他们将两根导线(可伸长)平行放置后固定(如图甲所示),然后依次通入如图乙、丙、丁所示的电流,通过反复实验证实了他们的猜想.请你根据图中的实验现象回答问题.甲乙丙丁戊(1)平行放置的两根通电导线之间的作用力的特点:①当两根导线中的电流方向相同时,两根导线相互;②当两根导线中的电流方向相反时,两根导线相互.(2)分析图,可以探究两根平行放置的通电导线之间的相互作用力的大小与电流大小的关系.(3)如图戊所示,将一柔软的导线弯成星形,并将其置于光滑水平桌面上,然后将开关S闭合,则该星形回路将.A.不变形B.会变形,所围面积增大C.会变形,所围面积减小D.会变形,所围面积不变21.(10分)如图是科技小组的同学制作的“电能无线传输”装置的示意图.图中送电线圈利用电流产生磁场,受电线圈利用磁场产生电流.受电线圈正对并靠近送电线圈可以产生电流,使灯泡发光,实现电能的无线传输.(1)送电线圈是利用电流的效应工作的,与受电线圈产生电流的原理相同的是(选填“电动机”或“发电机”).(2)受电线圈中电流大小可以通过灯泡来反映.(3)该小组同学想探究影响受电线圈两端电压大小的因素,猜想它可能与受电线圈的匝数、直径及两线圈之间的距离有关.通过查阅资料,他们了解到受电线圈两端电压与线圈匝数的关系.接着,他们用相同材质的漆包线绕制了多个匝数相同但直径不同的受电线圈,对其余两个猜想进行探究.实验数据如下表.(送电线圈直径为70.0 mm)实验次数受电线圈的直径D/mm两线圈之间的距离d/mm受电线圈两端的电压U/V170.022.08.6270.011.014.1370.0 5.520.54145.0 5.510.35105.0 5.516.9645.0 5.513.9732.0 5.5 5.4①分析三次实验数据可初步得出结论:在受电线圈的直径和匝数相同时,两线圈之间的距离越小,受电线圈两端的电压越大;②分析3、4、5、6、7五次实验数据可初步得出结论:在两线圈之间的距离和受电线圈的匝数相同的情况下,受电线圈直径增大时,其两端电压.(4)通过实验,小组同学发现电能无线传输存在传输距离的缺点.参考答案1.【答案】法拉第发电机2.【答案】磁感线机械3.【答案】导体电4.【答案】左右往复通电导体5.【答案】左线圈在磁场中的受力方向与电流方向有关6.【答案】顺时针7.【答案】电磁感应交流电8.①L吸引铁块,使弹簧伸长②线圈abcd发生转动(或小磁针发生转动,合理即可)9.【答案】A 10.【答案】C 11.【答案】B 12.【答案】C13.【答案】A 14.【答案】C 15.【答案】AD 16.【答案】AB17.【答案】(1)B (2)C (3)导体切割磁感线的速度大小18.【答案】(1)D (2)电动机(3)右电流的大小(4)改变电流方向(或改变磁场方向) (5)灵敏电流表右19.【答案】(1)切断线圈中的电流持续转动(2)电流(或磁场) (3)增大电路中的电流(或换用磁场更强的磁铁)20.【答案】(1)吸引排斥(2)丙、丁(3)B21.【答案】(1)磁(1分) 发电机(2)亮度(或两端的电压大小)(3)①1、2、3(1分) ②先增大后减小(4)小。

人教版物理九年级第二十章《电动机》小节测试一、单选题1．（2021·潍坊）如图所示是某同学自制的玩具电动机，一块钕铁椭圆形磁铁吸在干电池底部，将一段裸露的铜线折成矩形线框，上边与电池正极接触，下边搭接在磁铁上，观察到线框顺时针转动，则（）A．该过程中机械能转化为电能B．线框左右两边所受磁场力方向相同C．若仅调换电池两极，线框将逆时针转动D．若仅调换磁铁两极，线框仍顺时针转动2．（2021·武侯模拟）如图所示小明用导线将电池、铁钉和纽扣强磁铁连接起来，这时铁钉和下面的磁铁一起旋转起来，这表明（）A．磁能生电B．地球周围存在磁场C．通电导体周围存在磁场D．通电导体在磁场中受力3．（2021·锦江模拟）下面是电与磁的几幅图，其说法正确的是（）A．图甲，当电流一定时，线圈匝数少的电磁铁，磁性弱B．图乙说明通电导体周围存在着磁场，将小磁针移走，该磁场消失C．图丙装置研究的是导体在磁场中能产生感应电流D．图丁，当开关S闭合时，灯亮，电动机转起来，电铃不响4．（2021·河西模拟）物理学原理在生产、生活中有着广泛的应用，很多机器、设备都是根据物理学原理制成的。

利用图所示的实验原理可以制成（）A．电动机B．发电机C．电磁铁D．内燃机5．（2021·番禺模拟）线圈abcd转动过程中经过下图中的甲、乙位置时,导线ab所受磁场力的方向()A．相反,是由于磁场方向相反了B．相反,是由于流过ab的电流方向相反了C．相同,是由于磁场方向、流过ab的电流方向都改变了D．相同,是由于磁场方向、流过ab的电流方向都没改变6．（2021·涧西模拟）如图所示，能说明电动机工作原理的是（）A．B．C．D．7．（2020九上·包河期末）用如图所示的实验装置探究“磁场对通电直导线的作用”。

闭合开关S0，原本静止的轻质硬直导线AB水平向右运动。

若要使AB水平向左运动，下列措施中可行的是（）A．换用磁性更强的蹄形磁体B．将蹄形磁体的N、S极对调C．将滑动变阻器的滑片P向右移动D．将硬直导线的A、B两端对调8．（2020·青岛）下列用电器，利用电流磁效应工作的是（）A．电铃B．手摇发电机C．电动玩具车D．电熨斗二、填空题9．（2021·包河模拟）如图甲所示，是模拟1820年丹麦物理学家奥斯特做的实验，当闭合开关S时，导线下方的小磁针发生偏转，这个实验表明。

九年级物理直流电动机同步练习试题及答案解析（中考知识考点整理）1、电动机的工作原理是（）A．电磁感应 B．电流周围存在磁场C．磁场对通电导线的作用 D．同名磁极互相排斥2、如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是（）A．调换磁极B．取走一节干电池C．将导体棒a、b端对调D．向左移动滑动变阻器滑片3、汽车清洗机是产生高压水冲洗车辆表面污垢的机器，其动力设备主要是电动机，图中能说明电动机工作原理的是（）A BC D◆选择题4、如图所示，是小明同学探究“磁场对通电导体的作用”的实验装置，ab是一根金属棒，通过金属导轨连接到电路中，闭合开关后，金属棒没有运动（仪器、电路都完好），要想使金属棒运动起来，下列措施不可行的是（）A．将蹄形磁体的N、S极对调B．换用磁性强一些的蹄形磁体C．换用能提供较大电流的直流电源D．使用轻质金属棒，减小金属棒与导轨之间的摩擦力5、在下列实验装置图中，能够说明电磁感应现象的是（）A． B． C． D．6、如图为直流电动机的工作原理．以下相关的分析中正确的是（）A．将电源和磁铁的两极都同时对调，线圈会反方向转动B．电动机工作过程中，消耗电能全部转化为机械能C．电动机工作过程中，线圈中也产生感应电流D．电动机工作过程中，线圈中的电流方向保持不变7、关于电风扇，下列说法正确的是（）A．电风扇是根据电磁感应现象工作的B．电风扇正常工作时，将机械能转换为电能C．夏天在室内扇电风扇，一定会使室内温度降低D．旋转的扇叶和空气摩擦使扇叶带电，从而吸引一些细小灰尘，导致扇叶变脏8、如图所示，线圈abcd位于磁场中，当开关接通时，ab段导线受磁场力F的方向向上；此时，cd段导线受磁场力（）A．方向向上B．方向向下C．为零，因为线圈处于水平位置D．为零，因为ab段导线向上转动9、电动机在日常生活中有着极其重要的作用，如图所示为直流电动机的工作原理图，以下说法中正确的是（）A．电动机工作过程中将机械能转化为电能B．电动机工作工程中效率可以达到100%C．电动机工作过程中，线圈中也产生感应电流D．电动机工作过程中，线圈中的电流方向保持不变◆填空题10、如图所示是一款智能玩具，玩具由圆柱形机身和两个轮子组成，用户可以通过手机蓝牙对它进行控制，并完成前进、转弯、翻滚、跳跃等动作，其内部结构中有一个电动机，电动机是利用______的原理制成的，若想让玩具车的两个轮子转动的更快，请你说出合理的做法______（写出一种即可）．11、如图所示，给直导线通电，直导线周围产生了_______，蹄形磁体对通电直导线有_______的作用，根据这个原理可以制成_______机．12、电动机的工作原理是，只改变线圈中的电流方向，电动机的转动方向（选填“会”或“不会”）发生改变．电风扇、洗衣机、抽油烟机等家用电器都装有电动机，这些用电器是联接入家庭电路的．13、牛顿学习小组研究实验室用的电流表的结构，拆开一个废弃的电流表看到它的结构如图所示，线圈与接线柱相连。

2020-2021学年九年级全册人教版物理第二十章第四节电动机同步测试一、单选题（共10题；共30分）1.生活中我们经常利用电动机来为我们的生活服务，电动机的工作原理是（）A. 通电导体在磁场中会受到力的作用B. 电磁感应现象C. 通电导体周围存在磁场D. 以上都不对2.如图所示的四个实验中，说明发电机工作原理的实验是（）A. B. C. D.3.如图所示的实验装置，可以用来（）A. 研究感应电流的方向与磁场方向的关系B. 研究发电机的工作原理C. 研究通电导体在磁场中所受的力与什么因素有关D. 研究电磁铁的磁性与什么因素有关4.下图中能表明电动机原理的实验是（）A. B. C. D.5.电动机是一种高效率、低污染的动力设备，如图，属于电动机原理的是（）A. B. C. D.6.关闭并拔出电动自行车的钥匙，用力踩踏使其前进，会发现按下喇叭开关时，喇叭也能发出鸣叫，这是因为此时（）A. 电动自行车的内部电路漏电了B. 钥匙开关没有切断喇叭与电源的连接C. 发电机变成了电动机D. 电动机变成了发电机7.我们所使用的电冰箱、电扇、洗衣机等家用电器，其主要部件都是用电动机来工作的，那么电动机是根据下列哪种现象制成的（）A. 磁场对放入其中的磁体产生力的作用B. 电流周围存在磁场C. 通电导体在磁场中受到力的作用D. 电磁感应8.如图是电磁学中很重要的三个实验装置图，以下说正确的是（）A. 物理学家法拉第进行甲图实验发现了电流的磁效应B. 乙图实验装置是电动机的原理图C. 丙图中，导体ab受到的磁场力方向与通过它的电流方向无关D. “K歌”用的话筒利用的是乙图的原理将声音信号变成电流信号9.如图所示的甲、乙两图中的矩形线圈，现在给它们通电，则下列说法正确的是（）A. 甲中线圈转动，乙中线圈不转动B. 乙中线圈转动，甲中线圈不转动C. 甲、乙中的线圈都会转动D. 甲、乙中的线圈都不会转动10.关于摩托车和电动摩托车的比较，下列说法中错误的是（）A. 摩托车装有排气管，电动摩托车也装有排气管B. 月球上不能使用摩托车，但能使用电动摩托车C. 摩托车行驶时会造成大气污染，电动摩托车行驶时不会造成大气污染D. 摩托车行驶时将汽油的化学能最终转化为机械能，电动摩托车行驶时将电能转化为机械能二、填空题（共10题；共33分）11.如图所示是电动机结构的示意图，F为换向器，它的作用是________ ．闭合开关S，线圈缓慢转动，现要使线圈转动加快，可以________ ．小明用图乙所示的电子式电能表测额定电压为220V洗衣机的功率，当电路中只有洗衣机正常工作时，电能表的指示灯在3 min内闪烁30次，则该洗衣机的额定功率是________ W．（3000imp/kW•h表示消耗1千瓦时电能指示灯闪烁3000次）12.如图所示，给直导线通电，直导线周围产生了________，蹄形磁体对通电直导线有________的作用，根据这个原理可以制成________机．13.通电导体在磁场里受力的方向跟________ 方向和________ 方向有关．14.如右图是电动机的模型，它是利用通电线圈在________中受力转动的原理制成的，它工作时把________能转化为________能15.电动机的工作原理是________，只改变线圈中的电流方向，电动机的转动方向________（选填“会”或“不会”）发生改变．电风扇、洗衣机、抽油烟机等家用电器都装有电动机，这些用电器是________联接入家庭电路的．16.如图所示，直导线通电时发生偏转，说明________对电流有力的作用．可以利用这个原理制作________（电动机／发电机）．如果只改变电流方向，直导线偏转方向________．17.如图所示，闭合开关，静止的导体棒ab在轨道上向右运动，说明了通电导体在磁场中受到________的作用。

一．选择题（共16小题）1．如图所示，动圈式扬声器主要由线圈、永磁体、锥形纸盆组成。

当线圈中有电流通过时，处在磁场中的线圈会受到力的作用而带动纸盆振动产生声音，如图所示的实验中，与动圈式扬声器工作原理相同的是（）A．B．C．D．【分析】扬声器是利用通电线圈在磁场中要受到力的作用工作的。

【解答】解：A、该图是奥斯特实验，即通电导体周围存在磁场；故A不合题意；B、该图是电磁感应原理，即闭合回路中的一部分导体做切割磁感线运动，产生电流的现象；故B不合题意；C、该图是探究电磁铁磁性强弱与电流大小的关系；故C不合题意；D、该图是电动机的原理图，即通电导体在磁场中受力运动；故D符合题意。

故选：D。

【点评】扬声器是通电线圈在磁场中受力而运动的原理工作的。

扬声器的原理和电动机的原理是相同的，动圈式话筒和发电机的原理是相同的。

2．如图是扬声器工作原理图，线圈中通入携带声音信息、时刻变化的电流，使得它在一个瞬间和下一个瞬间受到不同的力，于是带动纸盆振动起来，发出声音。

下列实验中和扬声器工作原理相同的是（）A．B．C．D．【分析】知道扬声器的工作原理，然后从选项中找出和扬声器原理相同的即可。

【解答】解：扬声器是根据通电导体在磁场中受力而运动原理工作的。

A、如图是奥斯特实验，表明通电导体周围存在磁场，是电流的磁效应，与扬声器的原理不同。

B、如图是通电螺线管，在通电时周围产生磁场，是电流的磁效应，与扬声器的原理不同。

C、如图电路中有电源和磁体，是通电导体在磁场中受力而运动，与扬声器的原理相同。

D、如图电路中只有磁体，没有电源，是电磁感应，与扬声器的原理不同。

故选：C。

【点评】电磁部分涉及到三部分内容，包括电生磁、磁生电、磁场对电流作用，归纳这三部分各是谁的工作原理，即可解决这部分的内容。

3．如图所示，动圈式扬声器主要由线圈、永磁体、锥形纸盆组成。

当线圈中有电流通过时，处在磁场中的线圈会受到力的作用而带动纸盆振动产生声音，如图所示的实验中，与动圈式扬声器工作原理相同的是（）A．B．C．D．【分析】扬声器是利用通电线圈在磁场中要受到力的作用工作的。

九年级上科学（物理）电动机专题练习一．选择题（共6小题）1．电动机工作时两端电压为U，电流为I，电动机线圈的电阻为R，则该电动机工作时输出的最大机械功率为（）A．UI B．I2R C．UI﹣I2R D．UI+I2R2．随着人民生活水平的提高，电动自行车已进入千家万户．小明家新买的某种型号电动自行车的主要技术参数如表中所示，对此下列说法不正确的是（）整车质量40kg额定功率240W额定电压48V最大车速≤18km/hA．车座做成宽大的马鞍状，是通过增大受力面积来减小压强B．电动车以额定功率工作时，通过电机的电流为5AC．尾灯用红色的反射镜制造，是通过反射红光来增加警示性D．电动车正常行驶时，功率2000W3．关于材料的应用，下列说法正确的是（）A．超导材料可制作电动机线圈B．塑料可制作电线的绝缘皮C．半导体材料可制作二极管D．铅锑合金可制作光敏电阻4．如图是直流电动机提升重物的示意图，电源电压为110V且保持不变，电路中的电流是5A，重500N的物体在电动机带动下以0.9m/s的速度匀速上升，不计各处摩擦，则电动机线圈的电阻是（）A．4ΏB．22Ώ C．10Ώ D．2Ώ5．如图是直流电动机提升重物的示意图，电源电压为50V且保持不变，电路中的电流是2A，电动机线圈的电阻是5Ω，有一个重物在电动机带动下以1m/s的速度匀速上升，不计各处摩擦，则物体重为（）A．100N B．80N C．50N D．20N6．一台额定电压为220V的电动机，正常工作时通过的电流为5A，发热损失的功率为25W，则其线圈电阻是（）A．1ΩB．5ΩC．44Ω D．1100Ω二．填空题（共12小题）7．电动机工作时两端电压为U，电流为I，电动机线圈的电阻为R，则该电动机工作时输出的最大机械功率为．8．有一个带动风扇转动的电动机正常工作时两端电压为U，通过电动机的电流为I，电动机线圈的电阻为R，则电动机的额定功率为；该电动机正常工作时输出的最大机械功率为；此时电动机的效率为．9．某次实验中把直流电动机接在6伏的稳压电源上，闭合开关后，电动机不转动，这时与它串联的电流表的示数为2.5安培．经检查发现，转轴上齿轮被卡住了．故障排除后，电动机正常转动，电流表示数为1安培．则电动机的效率是，输出的机械功率是W．10．有一款新型折叠电动自行车，可放入随身携带的背包中，该车自重10kg，最大载重为85kg，以最大载重匀速行驶时受到的阻力约为重力的0.4倍，此时车受到的牵引力为N，车以20km/h的速度行驶了15km时，牵引力做的功为J，牵引力的功率为W．11．我们把电荷定向移动的方向规定为电流方向．电动自行车行驶时，把电能转化为能．12．可以电动骑行，亦可以脚踏骑行．电动骑行时，蓄电池对车上电动机供电，电动机为车提供动力．下表是某型号电动自行车主要技术参数．（1）请你仔细观察电动自行车的构造，会发现很多地方用到了物理知识．请列举一例．示例：电动自行车的车座大而扁平，可减少压强．答：（2）行驶过程中轮胎与地面的总接触面积为0.01m2，当你骑着该电动自行车在平直的公路上行驶时，地面受到的压强是多大？（取g=10N/kg）（3）电动自行车以额定功率行驶时的工作电流是多大？（4）蓄电池一次充足电可储存的能量是多少焦？（5）若蓄电池储存能量的80%用于电动自行车行驶克服阻力做功，电动自行车在平直的公路上匀速行驶时受到的平均阻力为40N，蓄电池充满一次电最多能连续电动行驶多远？（6）从环保的角度，与摩托车相比，电动自行车有什么优缺点？（各举一条）13．用电器工作时是将能转化其他形式的能，给电动自行车的蓄电池充电时是将能转化为能．14．电动自行车的“心脏”是电动机，工作时把电能转化为能；关闭电源，人用力踩脚踏板，电动机就变成了“发电机”，它发电的原理是．15．电动自行车是倍受人们青睐的一种交通工具（如图）．电动车行驶时，蓄电池对车上电动机供电，电动机为车提供动力，下表是某型号电动自行车主要技术参数．（1）行驶过程中轮胎与地面的总接触面积为0.01m2，当质量是50kg的人骑着该电动自行车在平直的公路上行驶时，地面受到的压强是多大？（取g=10N/kg）（2）在某平直路段上，电动自行车受到的平均阻力为40N，若电动自行车以额定功率匀速行驶的速度为6m/s，则电动自行车的效率多大？蓄电池充满一次电能连续行驶多远？整车整车质量50kg最高车速≤30km/h最大噪声≤62dB蓄电池储存能量0.5kw•h电动机额定电压48V额定功率300W16．电动自行车已成为大众化的一种交通工具，专业人员对某品牌电动自行车进行了测试，让电动自行车在平直的路面上同静止开始运动，获得速度随时间变化的图象如图甲所示，牵引力随时间变化的图象如图乙所示，由图象可知，匀速行驶时，电动自行车受到的阻力为N，此时电动自行车的机械功率为W．在对电动机行车充电时，主要的能量转化是（选填对应序号：①电能转化为机械能/②电能转化为化学能/③化学能转化为电能）17．直流电动机是根据的原理制成的．有一台额定电压为220V的电动机，正常运转时通过的电流50A，线圈电阻是0.4Ω，电动机正常工作效率．18．一台线圈电阻为0.3Ω电动机，接在12V的电源上时，通过电动机的电流为0.5A，在2min内电流产生的热量是J，转化成的机械能是J．三．解答题（共20小题）19．如图，电动机M的线圈电阻为0.5欧，当S断开时，电流表读数1安．当S 闭合时，电流表读数3安．问：（1）电阻R为多大？（2）电动机的机械功率为多大？（3）电动机工作2分钟，电动机线圈产生了多少热量？20．如图一台电动机阻值为2Ω，接在120V的电源上．当电动机工作时，电流为10A．问：（1）电动机的输入功率是多少瓦？（2）电动机的发热功率是多少瓦？（3）输出的机械功率是多少瓦？21．有一个电动机接在电压为6V不变的电源上，用手捏住电动机不让它转动，电流为3A，松手后电动机稳定转动，电流为0.3A．求：（1）电动机转动时，每分钟线圈产生的热量；（2）电动机转动时的机械功率．22．一台接在220V电路中的电动机输入的电功率是1.32KW，电动机的电阻是5Ω，求：（1）电动机的发热功率；（2）电动机输出的机械功率；（3）电动机的效率．23．电动自行车越来越受到人们的青睐，电动自行车使用前要先对车上的蓄电池充电，骑行时，蓄电池对车上的电动车供电，电动机为车提供动力．下表是某品牌电动自行车的一些主要技术参数：自行车质量m/kg 电能转化为机械能的效率工作电压U/V行驶速度v/m•s﹣1骑车人质量为60kg时的平均阻力f/N4075%36≤1020若质量是60kg的人骑电动自行车在水平路面上以5m/s的速度匀速行驶，根据相关信息，求：（1）行驶10分钟，电动自行车做的有用功．（2）该电动自行车的最大有用功率．（3）电动自行车以最大速度行驶过程中电动机的工作电流．24．盼盼同学家买了一辆电动自行车，它行驶的动力是靠蓄电池提供的．当它的工作电压为35V，工作电流为6A时．试求：（1）如果蓄电池的持续放电时间为3h，则该车以5m/s的速度匀速行驶的最大行程是多少km？在这一过程中，蓄电池给电动车提供了多少电能？（2）电动车蓄电池的电功率一部分转化为无用功率，另一部分转化为车行驶的有用功率，其效率为80%．当电动车以6m/s的速度匀速行驶时，它所受到的阻力是多少？25．电动自行车以其轻便、实用、环保的特点受到了消费者的青睐，某型号电动自行车以车速18千米/时沿水平路面上匀速行驶时，电动机输出的有用功率为180瓦．求：①经过半小时，电动自行车行驶的距离是多少；②电动机半小时内对电动自行车做的功是多少；③电动自行车行驶时受到的阻力是多少．26．一辆电动自行车铭牌上有如下的技术参数表：后轮驱动直流电动机蓄电池额定功率150W额定存储能量0.36kW•h额定电压36V充电电压36V额定转速240r/min一次充满电耗电量0.5kW•h（1）蓄电池放电时是由能转化为电能，电动机工作时利用了通电线圈在磁场中受到力的工作原理．（2）小科对蓄电池的充电情况进行了研究，他将家中所有用电器都断开，并查看了自家的电能表如图甲所示，然后对该蓄电池持续充电30分钟，此时电能表示数变为如图乙所示，则该蓄电池一次充满电所需的时间为小时．（3）电动车行驶中受的阻力为30N，仅在电动机额定功率提供动力的情况下，此车的最大行驶距离为米．27．在一次研究性学习活动中，我校某课外活动兴趣小组对街上行驶的电动自行车和摩托车做了一个调查．下表中所列的是某品牌电动自行车和摩托车的部分技术参数：电动自行车摩托车最高车速≤20km/h 最高车速≤90km/h一次充电耗电量0.6k W•h一次加油量10L一次充电连续行驶里程50km一次加油连续行驶里程400km电动机效率75%发动机效率30%最大骑行噪声≤62dB行驶噪声≥90dB（1）与摩托车相比，电动自行车有哪些优势？（说出两个方面）（2）假设给电动自行车的蓄电池充电时，消耗的电能全部转化为蓄电池的化学能．那么，电动自行车每行驶1km电动机平均做的有用功大约是多少？当自行车以最高车速匀速行驶时，电动机的有用功率大约是多大？（3）摩托车每行驶1km大约要消耗多少能量？（汽油的密度：0.71×103kg/m3；汽油的热值：4.6×107J/kg；g取10N/kg）28．电动自行车已是我们生活中必不可少的交通工具，下面是某种型号电动自行车主要的技术参数：整车质量35kg最高车速30km/h轮胎限压2×105Pa最大噪声62dB电池36V/10Ah电动机额定电压36V额定功率240W电动机效率80%电动车骑行时，蓄电池给车上的电动机供电，为车提供动力…（1）该电动自行车以额定功率行驶时的工作电流是多大？（2）电池储存的最大电能是多少？（3）从环保的角度与摩托车相比，电动自行车有什么优点？（列举两条）29．为了节能环保，王老师骑电动自行车上下班，下表是他的电动自行车的有关数据．电动自行车自身质量m/kg 电动机额定功率P/W电动机额定电压U/V行驶时的最大速度v/km/h401253620在电动机以额定功率工作时，王老师以5m/s的速度匀速从学校回到家，用了10min，求：（1）学校到王老师家的路程是多少？（2）行驶时受到的平均阻力20N，电动自行车牵引力所做的功是多少？（3）电动自行车电能转化为机械能的效率是多少？30．如图所示，电动自行车是倍受人们青睐的一种交通工具，它可以电动骑行，亦可以脚踏骑行．电动骑行时，蓄电池对车上电动机供电，电动机为车提供动力．下表是某型号电动自行车主要技术参数．整车整车质量50kg最高车速≤30km/h最大噪声≤62dB蓄电池电压48V容量12A•h电动机额定电压48V额定功率240W（1）电动自行车在构造上，很多地方用到了物理知识．请你列举一例说明：．（2）电动自行车以额定功率行驶时的工作电流是多大？（3）蓄电池一次充足电可储存的能量是多少焦？（4）若蓄电池储存能量的80%用于电动自行车行驶克服阻力做功，电动自行车在平直的公路上匀速行驶时受到的平均阻力为30N，蓄电池充满一次电最多能连续行驶多远？31．电动自行车是倍受人们青睐的一种交通工具（如图）．电动自行车骑行时，蓄电池对车上电动机供电，电动机为车提供动力．下表是某型号电动自行车主要技术参数．（1）行驶过程中轮胎与地面的总接触面积为0.01m2，当一个体重为60千克的人骑着该电动自行车在平直的公路上行驶时，地面受到的压强是多大？（g取10N/kg）整车整车质量40kg 最高车速≤30km/h 最大噪声≤62dB蓄电池蓄电容量0.576kW•h电动机额定电压48V（2）若蓄电池储存能量的80%用于电动自行车行驶克服阻力做功，电动自行车在平直公路上匀速行驶时受到的平均阻力为40N，蓄电池充满一次电最多能连续电动行驶多远？（3）从环保的角度，与摩托车相比，电动自行车有什么优缺点？（各举一条）32．电动自行车是倍受人们青睐的一种交通工具电动骑行时，蓄电池对车上电动机供电，电动机为车提供动力．下表是某电动自行车主要技术参数．（1）行驶过程中轮胎与地面的总接触面积为0.01m2，当一质量为50Kg的中学生骑着该电动自行车在平直的公路上行驶时，地面受到的压强约为多大？（取g=10N/kg）（2）若蓄电池储存能量的80%用于电动自行车行驶克服阻力做功，电动自行车在平直公路上匀速行驶时受到的平均阻力为40N，蓄电池充满一次电最多能连续行驶多远？（3）从环保的角度，与摩托车相比，电动自行车有什么优缺点？（各举一条）整车整车质量40kg最高车速≤30km/h蓄电池最大噪音≤62dB蓄电容量0.576kw•h电动机额定电压48V额定功率240W33．电动自行车越来越受到人们的青睐，不少人用电动自行车替代了摩托车．电动自行车使用前要先对车上的蓄电池充电，骑行时，蓄电池对车上的电动车供电，电动机为车提供动力．下表是某品牌电动自行车的一些主要技术参数：最高车速≤30km/h额定电压36V蓄电池36V 10Ah最大骑行噪声≤62dB质量40kg电动机效率75%若质量是60kg的人骑电动自行车在水平路面上以6m/s的速度匀速行驶时，受到的阻力是人与车总重的0.02倍，取g=10N/kg，求：（1）行驶10分钟，电动机对自行车做的功．（2）通过电动机线圈的电流．（3）行驶过程中每个轮胎与地面的接触面积为0.005m2，试计算行驶过程中地面受到的压强是多大？（4）以上述速度行驶，一次充满电最多能行驶多远？34．电动自行车是一种常见的交通工具，下面是某种品牌电动自行车的一些主要技术参数：整车净重m/kg80轮胎能承受的最大压强p/pa2×105一次充电储存的电能w/J 3.5×106蓄电池的电压U/V48最高车速v/（Km/h）45车轮直径D/cm40（1）若该车在行驶过程中轮胎与地面接触的总面积为1.5×10﹣2m2，那么其载重量最大不能超过多少千克？（取g=10N/Kg）（2）若该车以10m/s的速度匀速行驶时，受到的阻力为50牛，电能转化为机械能的效率为80%，求该车充一次电后，以所述情况行驶时，最多能行驶多远？（3）如果充一次电消耗的电能为1Kw•h，充一次电自行车可连续行驶50千米，照明用电的电费约0.5元/Kw•h，摩托车行驶100千米耗油2.5升，油价约4.5元/升，请通过计算说明使用电动自行车与摩托车哪种更经济？35．电动自行车以其环保、快捷、轻便的优势，成为家庭常用的交通工具．小豪家新买了一辆电动车如图1所示，该电动车自身重力为600N，两个车轮与地面的总接触面积为200cm2，车胎能承受的最大压强为2×105Pa．求：（1）该车能承载的最大质量是多大？（g=10N/kg）（2）该车每次充电能储存电能3×106J，电能转化为机械能的效率为80%．若车以某一速度匀速行驶，受到的阻力是40N，求该车充一次电后，最多能跑多远？（3）五一节，小豪一家去公园游玩，看到如图1所示的新型太阳能电动观光车，如图2所示是该太阳能电动汽车的电路简化图，由太阳能电池给电动机提供动力，通过一个调速电阻改变电动机转速．已知，太阳能电池电压600V保持不变，调速电阻的最大阻值10Ω，闭合开关，当滑片P在最左端时，电动机的功率是18kW，此时电流表的示数为多大？（4）当滑片P在最右端时，电压表示数为500V，电动机的能量利用率是多少？（电动机能量利用率：电动机消耗的功率与电源输出总功率的百分比，公式：）36．电动自行车是倍受人们青睐的一种交通工具，如图所示．其主要结构就是在原来的普通自行车的基础上，增加了电动机及供电、传动设备，它可以电动骑行，亦可以脚踏骑行．电动骑行时，蓄电池为车上的电动机供电，电动机为车提供动力；脚踏骑行时，与普通白行车相同．下表是某型号电动白行车主要技术参数．整车整车质量40kg最高车速≤30km/h最大噪声≤62dB蓄电池电压48V容量12A•h电动机额定电压48V额定功率240W（1）当一个质量为50kg的初三学生骑着电动自行车在平直的公路上匀速行驶时，轮胎与地面的总接触面积为40cm2，此时路面受到的压强为多大？（g=10N/kg）（2 ）电动自行车以额定功率行驶时通过电动机线圈的电流是多大？（3）在蓄电池充足电后为电动机供电的过程中，当把储存能量的80%提供给电动机后就应进行充电．若电动机工作时将电能转化为对自行车输出机械能的效率为75%，电动自行车在平直的公路上匀速行驶时受到的阻力为30N，则蓄电池充一次电最多能完全依靠储存的电能连续行驶多远？37．一个直流电动机的线圈电阻是0.5Ω，加在电动机两端的电压是220V，当电动机正常运转时，通过线圈的电流为20A．试求：（1）1小时内电动机共消耗了多少电能？（2）电流通过线圈产生了多少热量？（3）电动机做了多少机械功？38．电动观光车的有关数据如下表．空车质量电机额定功率满载乘员电机额定电压满载时轮胎与地受力面积最大车速电机效率平路行驶里程1180 kg 4kW11人48V4×250cm245km/h80%≤80km求解①设乘员质量均为60kg，满载时车对水平路面的压强．②电动机以额定功率工作半小时消耗电能，电动车对外做的功．③上述过程中，电动观光以36km/h的速度沿水平面匀速行驶，车在行驶过程中受到的阻力．2017年02月22日杭州的初中物理组卷参考答案与试题解析一．选择题（共6小题）1．（2004•南通）电动机工作时两端电压为U，电流为I，电动机线圈的电阻为R，则该电动机工作时输出的最大机械功率为（）A．UI B．I2R C．UI﹣I2R D．UI+I2R【解答】解：电动机消耗的功率为：P0=UI，电动机中电阻发热消耗的功率P1=I2R，而输出的功率为两者的差值：即UI﹣I2R．故选C2．（2012•大冶市校级模拟）随着人民生活水平的提高，电动自行车已进入千家万户．小明家新买的某种型号电动自行车的主要技术参数如表中所示，对此下列说法不正确的是（）整车质量40kg额定功率240W额定电压48V最大车速≤18km/hA．车座做成宽大的马鞍状，是通过增大受力面积来减小压强B．电动车以额定功率工作时，通过电机的电流为5AC．尾灯用红色的反射镜制造，是通过反射红光来增加警示性D．电动车正常行驶时，功率2000W【解答】解：A、车座做成宽大的马鞍状，是在压力一定时，通过增大受力面积来减小压强，使人感到更舒服，故A正确；B、由P=UI得：I===5A，故B正确；C、自行车的尾灯是由相互垂直的红色平面镜组合而成的，自行车尾灯靠反射红光增加警示性，故C正确；D、电动车正常行驶时，功率为240W，故D不正确．故选D．3．（2012•营口）关于材料的应用，下列说法正确的是（）A．超导材料可制作电动机线圈B．塑料可制作电线的绝缘皮C．半导体材料可制作二极管D．铅锑合金可制作光敏电阻【解答】解：A、超导材料没有电阻，电流流过导体时，不会产生焦耳热，可制作电动机线圈，故A正确；B、塑料是绝缘体，不易导电，可制作电线的绝缘皮，故B正确；C、半导体材料导电能力受所掺杂杂质的影响，可制作二极管，故C正确；D、铅锑合金电阻较大，熔点较低，适合制作保险丝，它的阻值不随光照强度的变化而变化，不能制作光敏电阻，故D错误；故选ABC．5．（2013秋•虎丘区校级期末）如图是直流电动机提升重物的示意图，电源电压为50V且保持不变，电路中的电流是2A，电动机线圈的电阻是5Ω，有一个重物在电动机带动下以1m/s的速度匀速上升，不计各处摩擦，则物体重为（）A．100N B．80N C．50N D．20N【解答】解：电动机中消耗的总功率由P=UI得：P1=UI=50V×2A=100W电机输出的机械功率等于物体克服重力做功的功率：P2=Fv=Gv=G×1m/s由能量守恒得电机热功率等于总功率与输出功率的差：P3=P1﹣P2=100W﹣G×1m/s由焦耳定律知电机的发热功率为：P3=I2R100W﹣G×1m/s=（2A）2×5Ω则G=80N．故选B．6．（2016•南京二模）一台额定电压为220V的电动机，正常工作时通过的电流为5A，发热损失的功率为25W，则其线圈电阻是（）A．1ΩB．5ΩC．44Ω D．1100Ω【解答】解：由P=I2R得，电动机线圈的电阻：R===1Ω．故选：A．二．填空题（共12小题）7．（2007秋•昆山市期末）电动机工作时两端电压为U，电流为I，电动机线圈的电阻为R，则该电动机工作时输出的最大机械功率为UI﹣I2R．【解答】解：根据题意可知电动机与线圈是串联在电路中，那么线圈两端的电压为U′=IR，因为串联电路中各处电流都相等，根据电功率公式P=U″I=（U﹣U′）I=（U﹣IR）I=UI﹣I2R，故答案填：UI﹣I2R．9．（2009•镜湖区校级自主招生）某次实验中把直流电动机接在6伏的稳压电源上，闭合开关后，电动机不转动，这时与它串联的电流表的示数为2.5安培．经检查发现，转轴上齿轮被卡住了．故障排除后，电动机正常转动，电流表示数为1安培．则电动机的效率是60%，输出的机械功率是 3.6W．【解答】解：电动机不转动时，R===2.4Ω正常工作时，电动机功率为P=UI=6V×1A=6W电动机热功率为P热=I2R=（1A）2×2.4Ω=2.4W∴电动机机械功率为P机=P﹣P热=6W﹣2.4W=3.6W电动机的效率为η====60%故答案：60%、3.6．10．有一款新型折叠电动自行车，可放入随身携带的背包中，该车自重10kg，最大载重为85kg，以最大载重匀速行驶时受到的阻力约为重力的0.4倍，此时车受到的牵引力为380N，车以20km/h的速度行驶了15km时，牵引力做的功为 5.7×106J，牵引力的功率为2111.1W．【解答】解：以最大载重电动自行车匀速行驶时，水平方向受到的牵引力与阻力是一对平衡力，阻力约为重力的0.4倍，所以牵引力：F=f=0.4G=0.4×（m车+m载重）g=0.4×（10kg+85kg）×10N/kg=380N；行驶了15km时，牵引力做的功：W=Fs=380N×15×103m=5.7×106J；牵引力的功率：P===Fv=380N×20×m/s≈2111.1W．故答案为：380；5.7×106；2111.1．11．（2016秋•思茅区校级期中）我们把正电荷定向移动的方向规定为电流方向．电动自行车行驶时，把电能转化为机械能．【解答】解：平常我们把正电荷定向移动的方向规定为电流的方向；电动车的核心部件是电动机，工作时将电能转化为机械能．故答案为：正；机械．12．（2010春•江阴市期中）可以电动骑行，亦可以脚踏骑行．电动骑行时，蓄电池对车上电动机供电，电动机为车提供动力．下表是某型号电动自行车主要技术参数．（1）请你仔细观察电动自行车的构造，会发现很多地方用到了物理知识．请列举一例．示例：电动自行车的车座大而扁平，可减少压强．答：电动自行车的车轮可有凹凸不平的花纹，增大摩擦（2）行驶过程中轮胎与地面的总接触面积为0.01m2，当你骑着该电动自行车在平直的公路上行驶时，地面受到的压强是多大？（取g=10N/kg）（3）电动自行车以额定功率行驶时的工作电流是多大？（4）蓄电池一次充足电可储存的能量是多少焦？（5）若蓄电池储存能量的80%用于电动自行车行驶克服阻力做功，电动自行车在平直的公路上匀速行驶时受到的平均阻力为40N，蓄电池充满一次电最多能连续电动行驶多远？（6）从环保的角度，与摩托车相比，电动自行车有什么优缺点？（各举一条）【解答】解：（1）电动自行车的车轮可有凹凸不平的花纹，增大摩擦；（2）估计身体的质量约为50kg地面受到的压强：=（40kg+50kg）×10N/kg÷0.01m2=0.9×105Pa，答：地面受到的压强为0.9×105Pa；（3）额定功率下的电流：=240W÷48V=5A；。

九年级物理下册第十七章电动机与发电机综合测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、我国是目前为数不多的可以生产无针注射器的国家，其中一种电动式无针注射器通电时永磁体的磁场与通电线圈相互作用，产生强大的助推力，使药液以接近声音的速度注入皮肤。

下列关于该注射器说法正确的是（）A．它的工作原理与电动机的工作原理相同B．它是利用电磁感应工作的C．它工作时将机械能转化为电能D．药液能注入皮肤是因为它的速度大所以惯性大2、刷卡机广泛应用于银行、超市等。

如图所示的POS刷卡机读出信息的原理是：当带有磁条的信用卡在刷卡机上刷过时，刷卡机的检测头就会产生感应电流，便可读出磁条上的信息。

下列装置的工作原理与刷卡机读取信息原理相同的是（）A．B．C．D．3、物理学原理在生产、生活中有着广泛的应用，很多机器、设备都是根据物理学原理制成的。

利用右图所示实验的原理可以制成（）A．发电机B．电动机C．内燃机D．电磁铁4、矩形铜线框在某磁场中的位置如图所示，ab、bc、ed和fe段都受到该磁场的作用力，下列哪两段受到该磁场的作用力方向相同（）A．ab段与bc段B．ab段与ed段C．ab段与fe段D．fe段与ed段5、如图各图中，有关电与磁的表述，正确的是（）A．甲图是水位自动报警器，该装置的原理是通电导体在磁场中受力的作用B．乙图中实验说明电磁铁的磁性强弱只与电流的大小有关系C．丙图是扬声器，水电站的发电机与其原理一样D．丁图中闭合S，滑片P逐渐右移，条形磁铁仍处于静止状态，此时条形磁铁受到水平向左的摩擦力6、物理学习过程中，对物理知识的正确认识是非常重要的。

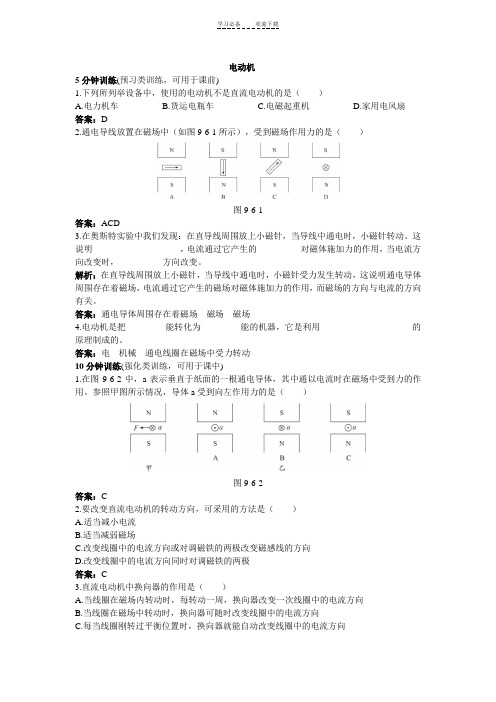

电动机5分钟训练(预习类训练，可用于课前)1.下列所列举设备中，使用的电动机不是直流电动机的是（）A.电力机车B.货运电瓶车C.电磁起重机D.家用电风扇答案：D2.通电导线放置在磁场中（如图9-6-1所示），受到磁场作用力的是（）图9-6-1答案：ACD3.在奥斯特实验中我们发现：在直导线周围放上小磁针，当导线中通电时，小磁针转动。

这说明____________________，电流通过它产生的__________对磁体施加力的作用，当电流方向改变时，__________方向改变。

解析：在直导线周围放上小磁针，当导线中通电时，小磁针受力发生转动，这说明通电导体周围存在着磁场，电流通过它产生的磁场对磁体施加力的作用，而磁场的方向与电流的方向有关。

答案：通电导体周围存在着磁场磁场磁场4.电动机是把_________能转化为_________能的机器，它是利用_____________________的原理制成的。

答案：电机械通电线圈在磁场中受力转动10分钟训练(强化类训练，可用于课中)1.在图9-6-2中，a表示垂直于纸面的一根通电导体，其中通以电流时在磁场中受到力的作用。

参照甲图所示情况，导体a受到向左作用力的是（）图9-6-2答案：C2.要改变直流电动机的转动方向，可采用的方法是（）A.适当减小电流B.适当减弱磁场C.改变线圈中的电流方向或对调磁铁的两极改变磁感线的方向D.改变线圈中的电流方向同时对调磁铁的两极答案：C3.直流电动机中换向器的作用是（）A.当线圈在磁场内转动时，每转动一周，换向器改变一次线圈中的电流方向B.当线圈在磁场中转动时，换向器可随时改变线圈中的电流方向C.每当线圈刚转过平衡位置时，换向器就能自动改变线圈中的电流方向D.没有换向器，直流电动机也可以工作答案：C4.下列电器中，装有电动机的有________，其中应用直流电动机的有_________。

（填序号）A.收音机B.复读机C.电视机D.电冰箱E.洗衣机F.吸尘器G.电热器H.电动剃须刀L.电铃答案：BDEFH BH5.如图9-6-3所示，把导线AB放在磁场里，接通电源，让电流通过导线AB，发现导线AB 在导轨上向左运动，把电源的正负极对调后接入电路，则导线AB_________（填“向左”或“向右”）运动。

九年级物理上册《第十七章电动机与发电机》单元检测卷及答案(北师大版)时间:60分钟满分:100分一、填空题(每空2分,共34分)1.我国的家庭电路中,空调正常工作时两端的电压为V,它与家中的电视机是(选填“串联”或“并联”)连接的.2.通常情况下,不高于V的电压对人体是安全的;1 kW·h的电能可供一只“220 V 5 W”的节能灯正常发光h.3.如图所示,当插座接入的用电器功率越大时,通过插座电线的电流就越,一定时间内电线产生的热量就越,所以连接大功率用电器应选用(选填“细铁线”“粗铁线”“细铜线”或“粗铜线”)连接的插座.4.小明爸爸买了一部手机,手机电池铭牌上的部分参数如下表所示.表中有一个错误的物理量,是,原因是;经检测该手机正常通话时的电功率约为1 W,则该手机充满电后能连续通话的最大时长是h.型号BL-5F额定功率 3.5 W·h电池容量 3 000 mA·h额定电压 3.7 V第5题图5.小宋家的电能表如图所示,示数为 kW·h.当家里只有电吹风机工作时,电能表的转盘在3 min内转了15转,则电吹风机的功率为W.电吹风机内的电热丝在工作时利用了电流的效应.6.甲、乙两只灯泡的额定电压均为6 V,灯泡的I-U图像如图所示,若将两灯泡并联在电压恒为3 V的电源两端,则电路总电阻R=Ω;若将它们串联接在另一电压恒定的电源两端,闭合开关,其中一只灯泡正常发光,则电路总功率P=W.7.如图甲是一种电信号处理电路,R1、R2为定值电阻,R2=2R1=2 Ω.AB两端的电压随时间的变化关系如图乙所示.当t=0.5 s时,CD两端的电压为V,0~4 s内,电流对电阻R1做的功为J.甲乙二、选择题(每小题3分,共27分.多选题每小题至少有2个选项符合题意,全部选择正确得3分,选择正确但不全得1分,有错选的不得分)8.“安全用电,珍惜生命”是每个公民应有的意识.下列关于安全用电的说法正确的是( )A.家庭电路的开关应接在零线上B.空气开关“跳闸”,一定是电路发生短路C.遇到有人触电要先切断电源D.雷雨天可躲在大树下避雨9.智能手机在现代生活中的作用越来越重要,频繁使用手机会导致它的电池的电能消耗变快.当手机“电量”所剩无几时,通常可以将其设置成“省电模式”来适当延长使用时间,这其实是( ) A.增大了电池电压 B.增加了电池电量C.减小了手机功率D.降低了散热能力10.假设导体没有电阻,当用电器通电时,下列说法正确的是( )A.白炽灯仍然能发光B.电动机仍然能转动C.电饭锅仍然能煮饭D.电熨斗仍然能熨衣服11.王同学用如图所示的电路做实验,检查完电路后,将插头插入家庭电路的插座中,当闭合开关后,发现灯不亮,但熔断器没有熔断,用试电笔测试导线接头a、b、c、d四处,氖管都发光,测试e 处,氖管不亮,则故障是( )A.接入插头的火线断路B.开关b、c间断路C.电灯c、d间断路D.导线d、e间断路12.如图所示,给电炉通电后,电炉丝热得发红,而用手触摸与之连接的导线却不觉得烫手,这是因为( )A.电流通过导线时没有产生热效应B.通过电炉丝的电流比通过导线的电流大得多C.电炉丝的电阻比导线的电阻小得多D.电炉丝的电功率比导线的电功率大得多13.如图是一火灾报警系统的原理图,其中R1为定值电阻,R2为半导体热敏材料制成的传感器,其电阻会随温度的升高而减小,电源电压恒定不变.当R2所在处出现火灾时,下列判断正确的是( ) A.电流表示数减小 B.电压表示数减小C.电路总功率减小D.电阻R1的功率减小14.某同学想利用如图所示的电路图来进行下列四个实验(电源电压保持不变,R1为阻值已知的的是( )定值电阻),你认为不可行．．．A.探究电流与电压的关系B.验证焦耳定律C.测电阻R1的电功率D.验证串联电路的总电压等于各部分电路两端的电压之和15.(多选)在如图甲所示的电路中,电源电压恒定,额定电压为3 V的小灯泡的I-U图像如图乙所示.将标有“10 Ω 2 A”的滑动变阻器的滑片P移至B端,闭合开关,电压表示数为1.5 V.下列说法正确的是( )A.电源电压为4.5 VB.小灯泡的额定功率为4.5 WC.小灯泡正常发光时,滑动变阻器接入电路的阻值为3 ΩD.小灯泡正常发光时,滑动变阻器的电功率为0.45 W第15题图第16题图16.(多选)如图是科技小组为养鸡场设计的调控光照和室温设备的电路图.此设备的作用是夜晚对鸡舍内加温,同时增加光照量,白天只进行适当保温,不进行灯光照射,从而增加鸡的产蛋量.电路图中R1、R2是电热丝,L为照明灯泡(L的电阻不随温度变化),2R1=R2=R L.S1、S2同时断开或闭合,以实现白天和夜晚的用电要求.开关S闭合时,下列说法正确的是( )A.S1、S2同时断开时,设备处于夜晚用电状态B.S1、S2同时闭合时,设备处于白天用电状态C.S1、S2同时断开时,在相同时间内R1和R2产生的热量之比为1∶2D.S1、S2同时闭合时,若电流表示数为6 A,则R1的实际功率为880 W三、作图题(共4分)17.王爽同学在客厅里安装了一盏“220 V100 W”的顶灯和一盏“220 V 5 W”的壁灯.他打算把这两盏灯并联,然后另用一个普通的拉线开关S2同时控制两灯.但接完后,他合上开关S1,拉线开关S2仍然断开时,就发现壁灯已亮、顶灯较暗;他接着合上拉线开关S2,结果壁灯灭,顶灯正常发光.试画出他错接的电路图.四、实验探究题(共17分)18.(9分)小雷想知道灯泡的亮暗程度与什么因素有关,于是找来额定电流均小于0.6 A,额定电压是2.5 V的灯泡L1和额定电压是3.8 V的灯泡L2,先后接在电源电压恒为6 V的电路中,按照如图甲所示的电路开始探究.甲乙(1)请你用笔画线代替导线,根据图甲所示的电路图,将图乙所示实物图连接完整.(2)若小雷连接好电路后闭合开关,灯泡L1几乎不发光,移动滑片P也不能改变灯泡的亮度,原因是他把滑动变阻器的(选填“A、B”或“C、D”)接线柱接入了电路.(3)小雷排除故障后,继续进行实验.①闭合开关,滑片P向(选填“A”或“B”)端移动,灯泡L1变亮,测出灯泡L1的相关物理量,记录和计算结果如下表.次数电压/V实际功率/W电阻/Ω1 1.60.200.328.002 2.50.240.6010.423 2.80.260.7310.77②请将记录数据时遗漏的物理量和单位填入表中的空格处.(4)小雷注意到灯泡L1的亮度变化是第2次比第1次亮,第3次比第2次亮.结合表中数据得出的结论是小灯泡越亮,它的实际功率越.(5)用L2替换L1重复上面的实验时,需要改变表的量程,发现灯泡L2的亮度变化规律与灯泡L1相似.(6)小雷在实验结束后与同学们讨论.①有同学认为:用上表中灯泡L的3次计算出的电阻的平均值代表它的电阻更准确.这种说法错1误的原因是该同学忽略了对灯丝电阻的影响.换成定值电阻,该实验可以用来探究导体中的电流与电压的关系.你认②有同学认为:把灯泡L1为这种说法(选填“正确”或“错误”).19.(8分)在探究“影响电流热效应的因素”时,同学们发现用电阻丝对煤油加热时,观察温度计的示数变化的过程非常耗时,为了减少实验的时间,他们提出了如下改进的设想.设想一:将煤油换成水来做实验.设想二:通过加热空气来做实验.(1)根据所学知识,他们经过讨论后判断设想一是不可行的,他们判断的依据是.(2)为了验证设想二,他们设计了下面的实验.①在锥形瓶中装入质量相等的红墨水,用相同的电阻丝及玻璃管组成如图A、B所示的装置,通电后通过玻璃管中液柱的高度变化来显示温度的变化.接着他们把两装置分别接入相同的电路,发现在相同的时间内图A中的液柱比图B中的液柱上升迅速,这说明.②同学们用两根电阻丝插入相同的甲、乙瓶中并接入电路,如图C所示(甲瓶中电阻丝的阻值大于乙瓶中电阻丝的阻值),器材安装完毕,未闭合开关时,发现甲、乙两瓶中有液体进入玻璃管并高出瓶内的液面,这是因为;为使玻璃管内的液柱与瓶内液面相平,他们用带有针头的注射器通过橡皮塞插入瓶内,接下来的操作是.③连接电路时要将两根电阻丝,使通过两根电阻丝的电流相等.闭合开关,甲、乙两瓶中玻璃管中的液面如图D所示,由此得出关于电流的热效应的结论是.五、综合应用题(共18分)20.(8分)图甲所示的一家用电暖器,有“低温”“中温”“高温”三个挡位.其铭牌如表所示(高温挡功率模糊不清).图乙为其简化电路原理图,S是自我保护开关,电暖器倾倒时,S自动断开,切断电源,保证安全.S、S1闭合时,电暖器处于低温挡.若某房间内空气质量为60 kg,空气的比热容为1.1×103 J/(kg·℃),电暖器放出热量的50%被室内空气吸收,求:额定电压220 V额定功率低温挡550 W 中温挡 1 100 W 高温挡(1)电暖器在低温挡正常工作时的电阻;(2)电暖器在高温挡正常工作时的总电流;(3)电暖器在高温挡正常工作20 min,此房间内空气温度升高多少.21.(10分)现有一个可调电压电源,一个滑动变阻器R(铭牌上标有“50 Ω 2 A”的字样),一个电压表,A、B、C三个小灯泡(规格分别为:A灯“6 V 3 W”、B灯“6 V 4.8 W”、C灯“6 V 6 W”).三个小灯泡的电流与电压的关系如图甲所示,即三个小灯泡的电阻随实际功率的变化而变化.在保证电路安全的情况下,进行以下实验.(1)若将A、B、C三个小灯泡并联接在可调电压电源两端,电源电压调节为6 V,求经过2.5 min,三个小灯泡消耗的总电能.(2)若将A、B、C三个小灯泡串联接在可调电压电源两端,调节电源电压,使A灯正常发光,求此时C灯的实际功率.(3)若将电路元件按如图乙所示连接,电源电压调节为20 V,当滑动变阻器滑片在某个点时,电压表读数为15 V,求将滑动变阻器滑片从这个点开始向左滑动的过程中,滑动变阻器阻值的变化范围.参考答案1.220并联2.362003.大多粗铜线4.额定功率W·h是电功(或电能)的单位,而额定功率的单位是W(合理即可) 11.15.2 017.6500热6.5 2.47.2 1.58.C9.C10.B11.D12.D13.B14.B15.AC16.CD17.如图所示.18. (除标注外,每空1分)(1)如图所示.(2分) (2)A、B(3)①A②电流/A(4)大(5)电压(6)①温度②正确19.(除标注外,每空1分)(1)水的比热容大,相同时间内水的温度比煤油的温度上升更少(2)①气体的热胀冷缩比液体明显(合理即可)(2分) ②瓶内气压大于外部气压向外抽气③串联电流和通电时间一定时,电阻越大,产生的热量越多(2分)20.(1)当开关S、S1闭合时,只有电阻R1连入电路,电暖器处于低温挡,P低=550 W电暖器处于低温挡,且正常工作时,电路中的电阻R1=U2P低=(220V)2550W=88 Ω(2分)(2)当开关S、S1和S2都闭合时,电暖器处于高温挡工作时的总功率P高=P低+P中=550 W+1 100 W=1 650 W (1分)电暖器处于高温挡,且正常工作时,电路中的总电流I高=P高U=1650W220V=7.5 A (1分)(3)电暖器处于高温挡,正常工作20 min消耗的电能W=P高t=1 650 W×20×60 s=1.98×106 J(1分)空气吸收的热量Q吸=ηW=50%×1.98×106 J=9.9×105 J (1分)由Q吸=cmΔt可得,空气升高的温度Δt=Q吸cm=9.9×105J1.1×103J/(kg·℃)×60kg=15 ℃(2分)21.(1)由题知,三个小灯泡的额定电压均为6 V,将三个小灯泡并联接在6 V的电源两端时,电路的总功率P=P A+P B+P C=3 W+4.8 W+6 W=13.8 W 2.5 min内三个小灯泡消耗的总电能W=Pt=13.8 W×2.5 min=13.8 W×2.5×60 s=2 070 J (2分)(2)将A、B、C串联接在可调电压电源两端,因串联电路中各处的电流相等,且A灯正常发光,即UA=6 V,故由图甲可知,电路中的电流I A=I C=0.5 A此时C灯两端的电压U C=2 V,则C灯的实际功率P C实=U C I C=2 V×0.5 A=1 W (2分) (3)图乙中,B、C两灯与滑动变阻器串联,当电压表示数为15 V 时,B、C两灯的总电压为20 V-15 V=5 V由图甲可知,当电流为0.5 A时,B灯两端的电压为3 V,C灯两端的电压为2 V,即U B+U C=3 V+2 V=5 V,符合题意.根据串联电路中电流处处相等可知,I滑=I B=0.5 A滑动变阻器此时接入电路的阻值R大=U滑I滑=15V0.5A=30 Ω(2分)在滑片向左滑动的过程中,变阻器接入电路的阻值减小,电路中的电流增大,但最大电流不能超过B灯、C灯的额定电流,根据图甲可知,B灯的额定电流为0.8 A,C灯的额定电流为1 A,故电路中的最大电流为0.8 A,此时B灯两端的电压为 6 V,C灯两端的电压为4 V,则此时滑动变阻器两端的电压U'滑=20 V-6 V-4 V=10 V (2分)滑动变阻器接入电路的最小阻值R小=U'滑I'滑=10V0.8A=12.5 Ω(1分)所以,滑动变阻器阻值的变化范围为12.5~30 Ω(1分)。

九年级上科学（物理）电动机专题练习一．选择题（共6小题）1．电动机工作时两端电压为U，电流为I，电动机线圈的电阻为R，则该电动机工作时输出的最大机械功率为（）A．UI B．I2R C．UI﹣I2R D．UI+I2R2．随着人民生活水平的提高，电动自行车已进入千家万户．小明家新买的某种型号电动自行车的主要技术参数如表中所示，对此下列说法不正确的是（）5A，重2A，电动机线圈的电阻是5Ω，有一个重物在电动机带动下以1m/s的速度匀速上升，不计各处摩擦，则物体重为（）A．100N B．80N C．50N D．20N6．一台额定电压为220V的电动机，正常工作时通过的电流为5A，发热损失的功率为25W，则其线圈电阻是（）A．1Ω B．5Ω C．44ΩD．1100Ω二．填空题（共12小题）7．电动机工作时两端电压为U，电流为I，电动机线圈的电阻为R，则该电动机工作时输出的最大机械功率为．8．有一个带动风扇转动的电动机正常工作时两端电压为U，通过电动机的电流为I，电动机线圈的电阻为R，则电动机的额定功率为；该电动机正常工作时输出的最大机械功率为；此时电动机的效率为．9．某次实验中把直流电动机接在6伏的稳压电源上，闭合开关后，电动机不转动，这时与它串联1085kg，20km/h11电荷定向移动的方向规定为电流方向．电动自行车行驶时，把电能转化为能．12（1（2（3（4（5（6）从环保的角度，与摩托车相比，电动自行车有什么优缺点？（各举一条）13．用电器工作时是将能转化其他形式的能，给电动自行车的蓄电池充电时是将能转化为能．14．电动自行车的“心脏”是电动机，工作时把电能转化为能；关闭电源，人用力踩脚踏板，电动机就变成了“发电机”，它发电的原理是．15．电动自行车是倍受人们青睐的一种交通工具（如图）．电动车行驶时，蓄电池对车上电动机供电，电动机为车提供动力，下表是某型号电动自行车主要技术参数．（1）行驶过程中轮胎与地面的总接触面积为0.01m2，当质量是50kg的人骑着该电动自行车在平直的公路上行驶时，地面受到的压强是多大？（取g=10N/kg）（2）在某平直路段上，电动自行车受到的平均阻力为40N，若电动自行车以额定功率匀速行驶的速度为6m/s，则电动自行车的效率多大？蓄电池充满一次电能连续行驶多远？让电动①电能2min内（3）电动机工作2分钟，电动机线圈产生了多少热量？20．如图一台电动机阻值为2Ω，接在120V的电源上．当电动机工作时，电流为10A．问：（1）电动机的输入功率是多少瓦？（2）电动机的发热功率是多少瓦？（3）输出的机械功率是多少瓦？21．有一个电动机接在电压为6V不变的电源上，用手捏住电动机不让它转动，电流为3A，松手后电动机稳定转动，电流为0.3A．求：（1）电动机转动时，每分钟线圈产生的热量； （2）电动机转动时的机械功率．22．一台接在220V 电路中的电动机输入的电功率是1.32KW ，电动机的电阻是5Ω，求： （1）电动机的发热功率； （2）电动机输出的机械功率； （3）电动机的效率．23．电动自行车越来越受到人们的青睐，电动自行车使用前要先对车上的蓄电池充电，骑行时，蓄35V ，km ？在18②电动机半小时内对电动自行车做的功是多少； ③电动自行车行驶时受到的阻力是多少．26．一辆电动自行车铭牌上有如下的技术参数表：（1）蓄电池放电时是由能转化为电能，电动机工作时利用了通电线圈在磁场中受到力的工作原理．（2）小科对蓄电池的充电情况进行了研究，他将家中所有用电器都断开，并查看了自家的电能表如图甲所示，然后对该蓄电池持续充电30分钟，此时电能表示数变为如图乙所示，则该蓄电池一次充满电所需的时间为小时．（3）电动车行驶中受的阻力为30N，仅在电动机额定功率提供动力的情况下，此车的最大行驶距米．（1）与摩托车相比，电动自行车有哪些优势？（说出两个方面）（2）假设给电动自行车的蓄电池充电时，消耗的电能全部转化为蓄电池的化学能．那么，电动自行车每行驶1km电动机平均做的有用功大约是多少？当自行车以最高车速匀速行驶时，电动机的有用功率大约是多大？（3）摩托车每行驶1km大约要消耗多少能量？（汽油的密度：0.71×103kg/m3；汽油的热值：4.6×107J/kg；g取10N/kg）28．电动自行车已是我们生活中必不可少的交通工具，下面是某种型号电动自行车主要的技术参数：电动车骑行时，蓄电池给车上的电动机供电，为车提供动力…（1）该电动自行车以额定功率行驶时的工作电流是多大？（2）电池储存的最大电能是多少？电（1）电动自行车在构造上，很多地方用到了物理知识．请你列举一例说明：．（2）电动自行车以额定功率行驶时的工作电流是多大？（3）蓄电池一次充足电可储存的能量是多少焦？（4）若蓄电池储存能量的80%用于电动自行车行驶克服阻力做功，电动自行车在平直的公路上匀速行驶时受到的平均阻力为30N，蓄电池充满一次电最多能连续行驶多远？31．电动自行车是倍受人们青睐的一种交通工具（如图）．电动自行车骑行时，蓄电池对车上电动机供电，电动机为车提供动力．下表是某型号电动自行车主要技术参数．（1）行驶过程中轮胎与地面的总接触面积为0.01m2，当一个体重为60千克的人骑着该电动自行车在平直的公路上行驶时，地面受到的压强是多大？（g取10N/kg）电动机为33．电动自行车越来越受到人们的青睐，不少人用电动自行车替代了摩托车．电动自行车使用前要先对车上的蓄电池充电，骑行时，蓄电池对车上的电动车供电，电动机为车提供动力．下表是某品牌电动自行车的一些主要技术参数：若质量是60kg的人骑电动自行车在水平路面上以6m/s的速度匀速行驶时，受到的阻力是人与车总重的0.02倍，取g=10N/kg，求：（1）行驶10分钟，电动机对自行车做的功．（2）通过电动机线圈的电流．280%，35．电动自行车以其环保、快捷、轻便的优势，成为家庭常用的交通工具．小豪家新买了一辆电动车如图1所示，该电动车自身重力为600N，两个车轮与地面的总接触面积为200cm2，车胎能承受的最大压强为2×105Pa．求：（1）该车能承载的最大质量是多大？（g=10N/kg）（2）该车每次充电能储存电能3×106J，电能转化为机械能的效率为80%．若车以某一速度匀速行驶，受到的阻力是40N，求该车充一次电后，最多能跑多远？（3）五一节，小豪一家去公园游玩，看到如图1所示的新型太阳能电动观光车，如图2所示是该太阳能电动汽车的电路简化图，由太阳能电池给电动机提供动力，通过一个调速电阻改变电动机转速．已知，太阳能电池电压600V保持不变，调速电阻的最大阻值10Ω，闭合开关，当滑片P在最左端时，电动机的功率是18kW，此时电流表的示数为多大？（4）当滑片P在最右端时，电压表示数为500V，电动机的能量利用率是多少？（电动机能量利用率：电动机消耗的功率与电源输出总功率的百分比，公式：）36．电动自行车是倍受人们青睐的一种交通工具，如图所示．其主要结构就是在原来的普通自行车37．一个直流电动机的线圈电阻是0.5Ω，加在电动机两端的电压是220V，当电动机正常运转时，通过线圈的电流为20A．试求：（1）1小时内电动机共消耗了多少电能？（2）电流通过线圈产生了多少热量？（3）电动机做了多少机械功？38．电动观光车的有关数据如下表．求解①设乘员质量均为60kg，满载时车对水平路面的压强．②电动机以额定功率工作半小时消耗电能，电动车对外做的功．A．车座做成宽大的马鞍状，是通过增大受力面积来减小压强B．电动车以额定功率工作时，通过电机的电流为5AC．尾灯用红色的反射镜制造，是通过反射红光来增加警示性D．电动车正常行驶时，功率2000W【解答】解：A、车座做成宽大的马鞍状，是在压力一定时，通过增大受力面积来减小压强，使人感到更舒服，故A正确；B、由P=UI得：I===5A，故B正确；C、自行车的尾灯是由相互垂直的红色平面镜组合而成的，自行车尾灯靠反射红光增加警示性，故C正确；D、电动车正常行驶时，功率为240W，故D不正确．故选D．3．（AC【解答】A正确；BCD故选ABC5．（2013A．100N【解答】P1电机输出的机械功率等于物体克服重力做功的功率：P2=Fv=Gv=G×1m/s由能量守恒得电机热功率等于总功率与输出功率的差：P 3=P1﹣P2=100W﹣G×1m/s由焦耳定律知电机的发热功率为：P3=I2R 100W﹣G×1m/s=（2A）2×5Ω则G=80N．故选B．6．（2016?南京二模）一台额定电压为220V的电动机，正常工作时通过的电流为5A，发热损失的功率为25W，则其线圈电阻是（）A．1Ω B．5Ω C．44ΩD．1100Ω【解答】解：由P=I2R得，电动机线圈的电阻：R===1Ω．故选：A．7，则该电I2R，9故=2.4ΩP∴电动机机械功率为P机=P﹣P热=6W﹣2.4W=3.6W电动机的效率为η====60%故答案：60%、3.6．10．有一款新型折叠电动自行车，可放入随身携带的背包中，该车自重10kg，最大载重为85kg，以最大载重匀速行驶时受到的阻力约为重力的0.4倍，此时车受到的牵引力为380 N，车以20km/h的速度行驶了15km时，牵引力做的功为 5.7×106J，牵引力的功率为2111.1 W．【解答】解：以最大载重电动自行车匀速行驶时，水平方向受到的牵引力与阻力是一对平衡力，阻力约为重力的0.4倍，所以牵引力：F=f=0.4G=0.4×（m车+m载重）g=0.4×（10kg+85kg）×10N/kg=380N；行驶了15km时，牵引力做的功：36P=m/s1112（1（2（3）电动自行车以额定功率行驶时的工作电流是多大？（4）蓄电池一次充足电可储存的能量是多少焦？（5）若蓄电池储存能量的80%用于电动自行车行驶克服阻力做功，电动自行车在平直的公路上匀速行驶时受到的平均阻力为40N，蓄电池充满一次电最多能连续电动行驶多远？（6）从环保的角度，与摩托车相比，电动自行车有什么优缺点？（各举一条）【解答】解：（1）电动自行车的车轮可有凹凸不平的花纹，增大摩擦；（2）估计身体的质量约为50kg地面受到的压强：=（40kg+50kg）×10N/kg÷0.01m2=0.9×105Pa，答：地面受到的压强为0.9×105Pa；（3）额定功率下的电流：=240W÷48V=5A；（4）蓄电池储存的电能：W=UIt=48V×12A×3600s=2073600J；（5）因蓄电池储存能量的80%用于电动自行车行驶克服阻力做功，即：2073600J×80%=FS，所以，电动自行车能连续电动行驶的路程：S=41.5km；即：蓄电池充满一次电最多能连续电动行驶41.5千米；（614关闭电16（1f=F=35N；（2）由速度﹣时间图象可知，电动自行车匀速行驶时速度v=6m/s，电动自行车匀速运动时电动机的输出功率：P=fv=35N×6m/s=210W；（3）对电动机行车蓄电池充电时，消耗了电能，得到了化学能，因此将电能转化为了化学能．故答案为：35；210；②．17．（2014?海城市模拟）直流电动机是根据通电线圈在磁场中受力转动的原理制成的．有一台额定电压为220V的电动机，正常运转时通过的电流50A，线圈电阻是0.4Ω，电动机正常工作效率90.9% ．【解答】解：（1）直流电动机是根据通电线圈在磁场中受力转动的原理制成的．（2）电动机正常工作消耗的电功率：P=UI=220V×50A=11000W，电流产生的热功率：P热=I2R=（50A）2×0.4Ω=1000W，电动机正常工作效率为：η=18．（0.5A，在2min【解答】20．（（1（2（3【解答】（2）电动机的热功率：P热=I2r=（10A）2×2Ω=200W；（3）电动机的机械功率：P机械=P﹣P热=1200W﹣200W=1000W；答：（1）电动机的输入功率是1200瓦；（2）电动机的发热功率是200瓦；（3）输出的机械功率是1000瓦．21．（2015春?高密市月考）有一个电动机接在电压为6V不变的电源上，用手捏住电动机不让它转动，电流为3A，松手后电动机稳定转动，电流为0.3A．求：（1）电动机转动时，每分钟线圈产生的热量；（2）电动机转动时的机械功率．【解答】解：（1）因为I=，所以电动机线圈的电阻R===2Ω电动机转动时每分钟线圈产生的热量：Q=I2Rt=（0.3A）2×2Ω×60s=10.8J求：W有用，P最大，I解：（1）W有用=FS=20N×3000m=6×104J（2）P最大=FV=20N×10m/s=200W；（3）电动机的功率P==≈266.7W，电动机的电流I===7.4A；答：自行车做的有用功是60000J，最大有用功率是200W，以最大速度行驶是的工作电流是7.4A．24．（2013?海门市校级自主招生）盼盼同学家买了一辆电动自行车，它行驶的动力是靠蓄电池提供的．当它的工作电压为35V，工作电流为6A时．试求：（1）如果蓄电池的持续放电时间为3h，则该车以5m/s的速度匀速行驶的最大行程是多少km？在这一过程中，蓄电池给电动车提供了多少电能？（2）电动车蓄电池的电功率一部分转化为无用功率，另一部分转化为车行驶的有用功率，其效率为80%．当电动车以6m/s的速度匀速行驶时，它所受到的阻力是多少？【解答】解：（1）电动车持续行驶的时间为3h，则电动车匀速行驶的最大行程为：s=vt=5m/s×3×3600s=54000m=54km；蓄电池提供的电能W=UIt=35V×6A×3×3600s=2.268×106J；（2则根据==答：（128N；25．（车以车速①②③【解答】（2（3）电动自行车行驶时受到的阻力f=F===36N．答：电动自行车行驶时受到的阻力为36牛．26．一辆电动自行车铭牌上有如下的技术参数表：（1）蓄电池放电时是由化学能转化为电能，电动机工作时利用了通电线圈在磁场中受到磁场力的工作原理．（2）小科对蓄电池的充电情况进行了研究，他将家中所有用电器都断开，并查看了自家的电能表如图甲所示，然后对该蓄电池持续充电30分钟，此时电能表示数变为如图乙所示，则该蓄电池一次充满电所需的时间为 2.5 小时．（3）电动车行驶中受的阻力为30N，仅在电动机额定功率提供动力的情况下，此车的最大行驶距米．（1（2∴t=×0.5h=×（3故答案为：（1）化学；磁场；（2）2.5；（3）43200．27．（2015?广安校级自主招生）在一次研究性学习活动中，我校某课外活动兴趣小组对街上行驶的电动自行车和摩托车做了一个调查．下表中所列的是某品牌电动自行车和摩托车的部分技术参数：（1）与摩托车相比，电动自行车有哪些优势？（说出两个方面）（2）假设给电动自行车的蓄电池充电时，消耗的电能全部转化为蓄电池的化学能．那么，电动自（3 4.6×107【解答】（1（2η=W==×104J ；=2.5h=9000s P===180W （310L 汽油产生的热量Q=qm=qVρ=0.71×103kg/m 3×0.01m 3×4.6×107J/kg=3.266×108J ， 所以摩托车每行驶1km 消耗的能量W==8.165×105J ．答：（1）与摩托车相比，电动自行车的优点有噪声低，污染小；（2）电动自行车每行驶1km 电动机平均做的有用功大约是3.24×104J ，当自行车以最高车速匀速行驶时，电动机的有用功率大约是180W ；（3）摩托车每行驶1km 大约要消耗8.165×105J 能量．28．（2011秋?单县期末）电动自行车已是我们生活中必不可少的交通工具，下面是某种型号电动自行车主要的技术参数：电动车骑行时，蓄电池给车上的电动机供电，为车提供动力…（1）该电动自行车以额定功率行驶时的工作电流是多大？≈（3）电动自行车电能转化为机械能的效率是多少？【解答】解：（1）∵，∴s=vt=5m/s×600s=3×103m=3km；（2）∵王老师骑车匀速行驶，∴牵引力F=f=20N，=Fs=20N×3×103m=6×104J；W有（3）W=Pt=125W×600s=7.5×104J，总η=×100%=×100%=80%．答：（1）学校到王老师家的路程是3km；（2）行驶时受到的平均阻力20N，电动自行车牵引力所做的功是6×104J （3）电动自行车电能转化为机械能的效率是80%．30．（2012?老河口市模拟）如图所示，电动自行车是倍受人们青睐的一种交通工具，它可以电动骑行，亦可以脚踏骑行．电动骑行时，蓄电池对车上电动机供电，电动机为车提供动力．下表是某型构造是轮轴，省力；⑤车轮是圆形的，滚动摩擦比滑动摩擦小；（2）由表格中数据知，U额=48V，P额=240W，由P=UI得，I额===5A（3）由表格中数据知，蓄电池的电压为48V，容量为12A?h，从单位分析，容量是电流和时间的乘积，则蓄电池一次充足电可储存的能量为：W=UIt=48V×12A×3600s=2.0736×106J（4）由题意知，电动车克服阻力做的功为W=80%×2.0736×106J=1.65888×106J根据W=Fs得，s===5.5296×104m答：（1）：①电动自行车的轮胎上有凹凸不平的花纹，可增大摩擦；②车把手有花纹，可增大摩擦；③脚踏板上有花纹，可增大摩擦；④车把的构造是轮轴，省力；⑤车轮是圆形的，滚动摩擦比滑动摩擦小；（可选其中一例）（2）电动自行车以额定功率行驶时的工作电流是5A；（3）蓄电池一次充足电可储存的能量是2.0736×106J；（4）蓄电池充满一次电最多能连续行驶5.5296×104m．重力之和，所以电动自行车对地面的压力为：F=G总=（m车+m人）g=（40kg+60kg）×10N/kg=1000N，电动自行车行驶时与地面的接触面积：S=0.01m2，则电动自行车行驶时对地面的压强：P===1.0×105Pa．答：地面受到的压强是1.0×105Pa．（2）蓄电池储存的电能：E=0.576kW?h=0.576×3.6×106J=2.0736×106J，电动自行车克服阻力所做的功W有用=ηW=2.0736×106J×80%=1658880J．电动自行车在平直公路上匀速行驶时F=f电动自行车行驶的路程s===41472m．答：蓄电池充满一次电最多能连续电动行驶41472m．（3）摩托车使用的是汽油机，它工作时要消耗汽油，而汽油在燃烧时并不能完全的燃烧，且汽油机工作时会排出大量的废气，废气带走相当多的热量白拜浪费掉了，所以汽油机的效率不是很高，约为40%；而电动自行车使用的是电动机，它工作时将电能转化为动能，不会产生废气，且由于电动机的效率F=G总=（m车+m人）g=（40kg+50kg）×10N/kg=900N，电动自行车行驶时对地面的压强：p===9×104Pa；（2）电动自行车克服阻力所做的功：W有用=ηW=0.576×3.6×106J×80%=1658880J．根据W=fs可得：电动自行车行驶的路程s===41472m；（3）优点：无尾气、噪音小；缺点：蓄电池一般使用一年左右就需更换，废弃后的电池污染环境．答：（1）地面受到的压强约为9×104Pa；（2）蓄电池充满一次电最多能连续电动行驶41472m；（3）优点：无尾气、噪音小；缺点：蓄电池一般使用一年左右就需更换，废弃后的电池污染环境．电行驶距离：s=vt=6m/s×10×60s=3600m，电动机对自行车做的有用功：=Fs=20N×3600m=7.2×104J；W有（2）由主要参数表中知道，电动机的效率为75%，∵η=×100%，∴W===9.6×104J，总=UIt，又∵W总∴通过电动机线圈的电流：I==≈4.4A；（3）由题意可知，电动自行车行驶时对地面的压力等于电动自行车的重力与中学生的重力之和，=（1）若该车在行驶过程中轮胎与地面接触的总面积为1.5×10﹣2m2，那么其载重量最大不能超过多少千克？（取g=10N/Kg）（2）若该车以10m/s的速度匀速行驶时，受到的阻力为50牛，电能转化为机械能的效率为80%，求该车充一次电后，以所述情况行驶时，最多能行驶多远？（3）如果充一次电消耗的电能为1Kw?h，充一次电自行车可连续行驶50千米，照明用电的电费约0.5元/Kw?h，摩托车行驶100千米耗油2.5升，油价约4.5元/升，请通过计算说明使用电动自行车与摩托车哪种更经济？【解答】解：（1）轮胎对地面的最大压力为F最大=P最大S=2×105Pa×1.5×10﹣2m2=3×103N，车最大载重时物体的重力为G=F最大﹣G车=3×103N﹣800N=2200N，车的最大载重量为m===220kg；（2）因为该车匀速直线运动，所以F=f=50N，由η=s==5.6（30.5元=11.25元，答：（1（2（335．（小200cm2（1（2）该车每次充电能储存电能3×106J，电能转化为机械能的效率为80%．若车以某一速度匀速行驶，受到的阻力是40N，求该车充一次电后，最多能跑多远？（3）五一节，小豪一家去公园游玩，看到如图1所示的新型太阳能电动观光车，如图2所示是该太阳能电动汽车的电路简化图，由太阳能电池给电动机提供动力，通过一个调速电阻改变电动机转速．已知，太阳能电池电压600V保持不变，调速电阻的最大阻值10Ω，闭合开关，当滑片P在最左端时，电动机的功率是18kW，此时电流表的示数为多大？（4）当滑片P在最右端时，电压表示数为500V，电动机的能量利用率是多少？（电动机能量利用率：电动机消耗的功率与电源输出总功率的百分比，公式：）【解答】解：（1）∵车胎能承受的最大压强为：P=2×105Pa，总接触面积为：S=200cm2=0.02m2，∴该车车胎能承受的最大压力为：F=PS=2×105Pa×0.02m2=4×103N，而此时该车车胎能承受的最大重力G大等于该车车胎能承受的最大压力F，而G车=600N，∴该车的量大载重量为：G=G大﹣G车=4×103N﹣600N=3.4×103N．∴（2）∵W∴而∴==60000m（3根据变形得==30A（4，===10AP总电动机消耗的功率为P M =UMIM=500V×10A=5000W，电动机能量利用率η===83.3%．36．（2012?广陵区校级模拟）电动自行车是倍受人们青睐的一种交通工具，如图所示．其主要结构就是在原来的普通自行车的基础上，增加了电动机及供电、传动设备，它可以电动骑行，亦可以脚踏骑行．电动骑行时，蓄电池为车上的电动机供电，电动机为车提供动力；脚踏骑行时，与普通白行车相同．下表是某型号电动白行车主要技术参数．F=G=（m==2.25=5As===41472m．答：（1）路面受到的压强大约2.25×105Pa．（2）电动自行车以额定功率行驶时通过电动机线圈的电流是5A．（3）蓄电池充一次电最多能完全依靠储存的电能连续行驶41472m．37．一个直流电动机的线圈电阻是0.5Ω，加在电动机两端的电压是220V，当电动机正常运转时，通过线圈的电流为20A．试求：（1）1小时内电动机共消耗了多少电能？（2）电流通过线圈产生了多少热量？ （3）电动机做了多少机械功？ 【解答】解：（1）∵U=220V ，I=20A ，t=1h=3600s ，∴1小时内电动机共消耗的电能为：W=UIt=220V ×20A ×3600s=1.584×107J ． 答：1小时内电动机共消耗的电能为1.584×107J ． （2）∵R=0.5Ω，I=20A ，t=3600s ，225p===1.84×105Pa ；②由P=可得，电动机以额定功率工作半小时消耗电能： W=Pt=4kW ×0.5h=2kW?h=7.2×106J ， 由η=×100%可得，电动车对外做的功：W=W×η=7.2×106J×80%=5.76×106J；外③由v=可得，汽车匀速行驶的路程：s=vt=36km/h×0.5h=18km=1.8×104m，由W=Fs可得，汽车匀速行驶时受到的牵引力：F′===320N，因汽车匀速行驶时受到的阻力和牵引力是一对平衡力，答：①②；③。

初三物理《电动机与发电机》单元检测试卷一、单选题1．如图，能使电流表指针发生偏转的是A．导体棒ab向上运动B．导体棒ab向下运动C．导体不动，磁铁向上运动 D．导体棒ab向左运动2．晓彤同学通过观察如图所示的条形磁体的磁感线后，得出下列结论，其中错误的是A．在磁体外部，磁感线总是从N极出发，回到S极B．磁极周围的磁感线分布较密集，可以利用磁感线分布的疏密程度表示磁场强弱C．磁感线能形象地描述磁场，它和磁场都是真实存在的D．同一条磁感线上不同位置的磁场方向一般是不同的3．反潜巡逻机机尾安装有一个磁异探测器,它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流,从而发现潜艇的存在．如图所示的实验,能解释磁异探测器工作原理的是（）A．B．C．D．4．POS刷卡机的广泛应用给人们的生活带来了便利，POS机的刷卡位置由一个绕有线圈的小铁环制成的检测头（如图所示）．在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息．以下装置与POS刷卡机读出信息原理不同的是（）A．手摇式发电机B．动圈式话筒C．电动机D．手压式手电筒5．科研人员充分利用人体动能开发了一种新装置，并将此装置放入鞋内，如图所示．走路时利用脚跟起落驱动装置中的磁性转子旋转，能够使线圈中产生电流，从而可以给随身携带的手机等充电．这种装置利用的是( )A．磁场对电流的作用，将机械能转化为电能B．电磁感应的原理，将机械能转化为电能C．电磁感应的原理，将电能转化为机械能D．磁场对电流的作用，将电能转化为机械能6．下列关于电与磁的四个实验，说法正确的是A．图甲，若仅改变通电导线中的电流方向，磁场对通电导线作用力的方向不变B．图乙，将线圈两端的漆全部刮去放入磁场中，通电后线圈就能持续转动C．图丙，转动带有风叶的线圈，电流表指针偏转，根据此原理可制成发电机D．图丁，磁悬浮列车利用磁极间的相互作用，达到增大摩擦力的目的7．如图所示是小冬探究感应电流产生条件的实验装置，其中能够产生感应电流的是A．ab不动，磁铁上下移动B．ab不动，磁铁左右移动C．磁铁不动，ab上下移动D．磁铁和ab同时向左或右移动二、多选题8．中国科技馆有一个“会发电的衣服”的展台，在展台中可以做模拟“发电纤维发电” 的实验．实验过程及现象如下：踩动踏步机踏板，带动压电薄膜振动，使得一些与压电薄膜相连的小灯发光；增大踩动踏板的频率，压电薄膜振动得更剧烈，发光小灯的数量增加．则下列四个选项中，判断正确的是A．压电薄膜振动时可以产生电压B．小灯发光说明振动的压电薄膜中产生了电流C．发光小灯的数量与踩动踏板的频率有关D．增大踩动踏板的频率，压电薄膜发电的总功率变小9．如图所示的四个装置，以下关于它们分别用来演示哪个物理现象的描述，错误的是（）A．图a可用来演示电磁感应现象B．图b可用来演示电流的磁效应C．图c可用来演示电磁铁中线圈匝数与磁性强弱的关系D．图d可用来演示电磁感应现象10．如图所示，对下列实验装置的说法中，正确的是A．图甲可用来演示电磁感应现象B．图乙可用来演示电动机的工作原理C．图丙探究的是电磁铁磁性的强弱与电流大小的有关D．图丁可用来演示电流在磁场中受力的作用三、填空题11．如图为直流电动机模型.（1）直流电动机的工作原理是________.电动机工作时，能够使线圈平稳、连续不停地转动下去是靠________来实现的（2）若要改变电动机的转动方向，下列方法中可行的是________.A．同时改变电流方向和磁场方向B．只改变电流方向或只改变磁场方向C．使电动机线圈中的电流增大D．使磁场增强12．直流电动机中，能使线圈持续转动下去的特殊装置是________．它的作用是当线圈转到________位置时，就能自动改变线圈中________的方向．13．如图所示，用漆包线绕成矩形线圈，将线圈两端的漆全部刮去，然后放入磁场，用纸做一个小风车固定在转动轴上．使小风车转动，发现灵敏电流计的指针左右摆动，说明线圈在磁场中转动时产生了_____（选填“直流”或交流”）电，根据此原理可制成_____机．14．（1）如图使线圈位于两磁极间，闭合开关后线圈顺时针转动，现要线圈逆时针转动，写出一个可行的方法：________ ．（2）若把图中的电源换为小灯泡，快速转动线圈，小灯泡会发光，此过程是利用________ 原理发电．15．直流电动机是利用制成的．电动机基本由两部分组成：能够转动的和固定不动的．电动机是把能转化成能的机器．16．湛江至广州高铁2015年后开通，届时我们从湛江乘坐动车到广州只需要两个多小时.（1）在高速行驶的动车上相对于座椅来说，桌子是（填“运动”或“静止”）的放在桌面上的书能够静止不动，原因是它受到（填“平衡力”或“相互作用力”）的作用. （2）高速行驶的动车进站前关闭电源，由于动车仍以较大的速度前进.（3）动车组采用了“再生制动”技术，在车速从200km/h减到90km/h的过程中电动机转变为发电机发电，把动车组的能转化为电能输入电网.（4）动车进站时由于附近的气流速度快，小，为了候车乘客安全，不被“吸”向动车发生事故，所以乘客一定要站在安全线以外.（5）动车的车窗旁配备“逃生锤”，遇到紧急情况时，乘客可以用“逃生锤”砸破玻璃逃生，为了更容易砸破玻璃，“逃生锤”外形应该选择图16中.17．如图，该实验证实了________．据此制成了________．它在工作工程中把________能转化成________能．18．一个实验用的电动机与电流表串联后接在6V的直流电源上．闭合开关后电动机并没有转动，这时电流表的读数为3A．检查发现电动机轴上的齿轮被卡住了，排除故障后，让电动机带动抽水机转动，这时电流表的读数为1A，由此可以算出，此时电动机做机械功的功率为________W，电动机线圈的电阻为________Ω．四、作图题19．在如图中标出通电螺线管的N极和电源的正极。

20.4 电动机同步卷1一．选择题（共10小题）1．如图所示，使导体棒ab在磁场中运动，下列说法正确的是（）A．用该装置可探究“通电导线在磁场中受力”B．导体棒ab竖直上下运动时，灵敏电流表指针会发生偏转C．实验过程中将电能转化为导体棒ab的机械能D．利用该实验揭示的原理发明了发电机2．关于直流电动机，下列叙述正确的是（）A．直流电动机正常工作时，是将电能转化为内能B．直流电动机的工作原理是电磁感应C．电源的正、负极和磁场的方向同时改变，直流电动机的转动方向也改变D．直流电动机的换向器是由两个彼此绝缘的铜制半环组成的3．下面四个实验图能说明电动机工作原理的是（）A．B．C．D．4．同学们在学习电流表时善于研究的同学就拆开观察过它的结构、通过老师了解过它的原理。

如图所示是它的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。

下列四幅图中与此电流表工作原理相同的是（）A．B．C．D．5．如图是灵敏电流计计内部结构示意图，当有电流通过灵敏电流计中的线圈时，线圈就会带动指针发生偏转。

在选项的实验中，与灵敏电流计工作原理相同的是（）A．电磁铁磁性的强弱与线圈匝数有关B．通电后导体在磁场中由静止开始运动C．闭合回路的一部分导体切割磁感线产生电流D．通电导线下方的小磁针发生偏转6．如图，闭合开关，铜棒向右运动，为使开关闭合后铜棒向左运动，下列操作可行的是（）A．换用更细的铜棒B．将磁体的N、S极对调C．移动滑动变阻器的滑片D．将电源正、负极和磁体N、S同时对调7．直流电动机工作时，换向器自动改变线圈中电流方向的位置是（）A．线圈刚越过平衡位置B．线圈转到任意位置C．线圈平面与磁感线平行D．线圈平面与磁感线成45°角8．如图所示的实验装置，能够说明磁场对电流有作用的是（）A．B．C．D．9．小闽在家为弟弟自制了一个玩具，把一块椭圆形钕铁磁铁吸在干电池底部，将一段裸露的铜线折成矩形线框，上边与电池正极接触，下边搭接在磁铁上线框就顺时针转动，如图所示。

人教版九年级全一册 20.4 电动机一、单选题1．如图,以塑料管为连接轴将两个玩具的电动机甲和乙连接起来,使其可同时转动, 电动机甲连接一个小灯泡,电动机乙连接电源,闭合开关后,下列说法中正确的是（）A．小灯泡不发光,因为小灯泡末与电源连接B．甲的工作原理是电磁感应C．乙的工作原理是电磁感应D．甲工作时,电能转化为机械能2．通电直导线在磁场中受到力的作用,力的方向与磁场方向、电流方向都垂直,磁场力的方向可以用左手定则来判断：伸开左手,使大拇指与其余四个手指垂直,并且都与手掌在同一个平面内；将左手放入磁场让磁感线从手心垂直穿过,并使四指指向电流的方向,这时大拇指所指的方向就是通电导线所受磁场力的方向,如图甲所示。

如图乙某区域内存在竖直向下的磁场,一个带负电的粒子某时刻的运动方向水平向右,则此时该粒子所受磁场力方向为（）A．水平向右B．水平向左C．垂直于纸面向里D．垂直于纸面向外3．新能源电动汽车被越来越多的家庭所接受,其核心部件是电动机。

下列能说明电动机工作原理的是（）A．B．C．D．4．物理学原理在生产、生活中有着广泛的应用,很多机器、设备都是根据物理学原理制成的。

利用右图所示实验的原理可以制成（）A．发电机B．电动机C．内燃机D．电磁铁5．如图所示为家用吸尘器,其核心部件是一个能高速转动的电动机。

下列关于吸尘器涉及的物理知识不正确的是（）A．电动机的原理是磁场对电流有力的作用B．电动机放在双层罩内,且罩体之间装有海绵,目的是减弱噪声C．吸尘器工作时,将电能全部转化为机械能D．“吸尘”的原理是流体压强与流速的关系6．2020年10月14日,《自然》杂志报道了一种可以在15℃下实现超导的新材料,人类向创造出具有最优效率电力系统的目标又迈近了一步。

超导材料可以应用在（）A．电饭锅B．电动机C．电热水壶D．电烤箱7．如图所示,当闭合开关的瞬间,导体棒AB水平向右运动；若同时对调电源与磁体的两极,再次闭合开关时,导体棒AB的运动方向是（）A．水平向右B．水平向左C．竖直向上D．竖直向下8．我国的新型航母将采用自行研制的电磁弹射器．小明猜想它的工作原理如图所示,电磁弹射器的弹射车与飞机前轮连接,并处于强磁场中,当弹射车内的导体通过强电流时,即可受到强大的推力．小明的猜想与下列实验原理相同的是A．B．C．D．9．目前, 市区里的老旧小区正在进行水路改造, 改造中用到了冲击钻, 冲击钻工作时, 钻头在电动机的带动下, 不断地冲击墙壁打出圆孔, 如图所示,冲击钻在工作过程中, 关于其能量转化正确的是（）A．内能转化为机械能B．内能转化为电能C．只有机械能和电能的转化D．有电能、机械能和内能的转化10．我们已学习了多种物理方法,下列探究实验涉及的方法中,其中一个与其余不同的是（）A．探究磁场中通电导体受力方向与电流方向的关系B．探究通过导体中电流大小与其电阻大小的关系C．探究导体电阻的大小与导体长度的关系D．探究串联电路的等效电阻与各串联电阻间的关系11．如图所示,下列实验原理与电动机原理相同的是（）A．B．C．D．12．如图所示是扬声器（喇叭）的结构图,当扬声器的线圈中通入携带声音的信息、时刻变化的电流时,线圈会在永久磁体的作用下受到力的作用并带动纸盆振动发声,下列说法中正确的是（）A．扬声器工作时是将机械能转化为电能B．扬声器的工作原理是通电线圈在磁场中受力运动C．锥形纸盆振动得越快,响度越大D．扬声器的工作原理与发电机的工作原理相同二、填空题13．如图所示,是探究“让通电导线在磁场中动起来”的实验装置。

电动机初三物理练习题1. 描述电动机的作用和原理。

电动机是一种将电能转换为机械能的设备，主要作用是驱动各种机械设备的运转。

电动机的原理是利用电流通过导线时所产生的磁场与外部磁场相互作用，从而产生力矩，使电动机转动。

2. 什么是直流电动机？请简要描述其结构和工作原理。

直流电动机是一种将直流电能转换为机械能的电动机。

其主要结构由电枢、磁极、换向器以及刷子等组成。

电枢由导线绕制而成，并置于磁极之间。

当电流流过电枢时，由于电枢产生的磁场与磁极相互作用，产生力矩，推动电动机转动。

换向器则用于改变电流的方向，使电动机持续转动。

3. 什么是交流电动机？请简要描述其结构和工作原理。

交流电动机是一种将交流电能转换为机械能的电动机。

其主要结构由定子、转子、电刷以及换向器等组成。

定子由绕组绕制而成，并置于转子外侧。

当交流电通过定子绕组时，产生的磁场与转子的磁场相互作用，产生力矩，从而推动电动机转动。

电刷则用于提供换向器，以改变电流的方向，使电动机持续转动。

4. 解释电动机的转速和转矩的概念。

电动机的转速指的是电动机旋转一周所需要的时间，通常以每分钟转动的圈数表示。

转矩又称力矩，指的是电动机产生的力矩大小。

转速和转矩是电动机性能的两个重要参数，它们决定了电动机的功率和效率。

5. 请解释电动机的额定功率和效率。

电动机的额定功率指的是电动机在额定工作条件下能够持续输出的功率。

额定功率通常以千瓦（kW）为单位表示。

电动机的效率是指电动机输出功率与输入功率之比，通常以百分比表示。

电动机的效率越高，说明其能够更好地将电能转换为机械能。

6. 简要说明电动机的种类及其应用领域。

电动机根据不同的工作原理和结构可以分为直流电动机和交流电动机。

直流电动机广泛应用于各种领域，如电动车、家用电器、机床设备等。

交流电动机则广泛应用于生产设备、暖通空调系统、工厂机械等领域。

7. 请简要解释感应电动机的工作原理。

感应电动机是一种常见的交流电动机类型，其工作原理是利用定子中的绕组产生旋转磁场，从而诱导转子中的导体产生感应电流。

14.6直流电动机同步练习题一．选择题1．一个安装符合要求的直流电动机模型，合上开关后，电动机不转，若轻轻推一下转子，电动机马上就转起来，原来不转动的原因是（）A．线圈平面与磁感线垂直B．线圈平面与磁感线平行C．换向器与线圈之间断路D．磁极失去磁性2．直流电动机工作时，线圈平面经过垂直磁感线的位置时（）A．线圈受力平衡，速度为零B．线圈受力平衡，速度不为零C．线圈受力不平衡，速度为零D．线圈受力不平衡，速度不为零3．直流电动机的线圈能够持续转动，是通过（）A．改变磁极的极性B．改变线圈中的电流方向C．同时改变磁极的极性和线圈中的电流方向D．不改变磁极的磁性，也不改变线圈中的电流方向4．下列哪个实验揭示了电动机的工作原理（）A．B．C．D．5．安装直流电动机模型时，要改变直流电动机的转动方向，可以（）A．改变电流大小B．将磁体的N、S极对调C．改变磁性强弱D．将电源的正、负极和磁体的N、S极同时对调6．小杰同学安装了一台如图所示的直流电动机模型。

接通（电池）电源，闭合开关后，发现线圈顺时针方向转动，若要使线圈逆时针方向转动，正确的做法是（）A．减小一节电池B．同时对调磁铁和电源的两极C．增加一节电池D．把电源两极对调7．现代工具的使用会大大提高工作效率。

如图是某品牌充电式电动螺丝刀，直流电动机内通过不同方向的电流，就可以实现正转和反转，即可以实现松螺丝或紧螺丝，调速器又可以实现转速的调节，下面的简易电路符合上述要求的是（）A．B．C．D．8．一台组装齐全的直流电动机模型，接通电源后电动机不转，用手拨动一下转子后，线圈转子就正常转动起来，则它开始时不转的原因可能是（）A．线圈内部短路B．电刷与换向器接触不良C．磁铁的磁性不强或线圈中电流不够大D．线圈正好处于平衡位置9．如图是电动机的结构示意图，两个铜半环E和F跟线圈两端相连，它们彼此绝缘，并随线圈一起顺时针转动，M和N是电刷，它们跟铜半环接触，使电源和线圈组成闭合电路，以下说法正确的是（）A．不能用石墨材料来制作电刷M、NB．电流的方向始终由电刷N到电源“+”极C．对调电源正、负极或对调磁极，线圈将逆时针转动D．线圈中的电流为直流电10．如图所示是用海浪发电的航标灯，利用海浪上下起伏的力量将空气吸入气室，压缩后再推入工作室，然后推动涡轮机带动发电机发电，那么（）A．当海水下降时，K1开启，K2关闭B．当海水上升时，K1关闭，K2开启C．灯消耗的电能是空气的机械能转化来的D．灯消耗的电能是海水的机械能转化来的二．填空题11．如图所示的图能说明直流电动机的工作原理（选填“甲”或“乙”）。

一、选择题1．电动机是一种高效率、低污染的动力设备，广泛地应用在日常生活和生产实践中。

下列家用电器中应用了电动机的是A．洗衣机B．电饭锅C．电热水壶D．电热毯【答案】A2．下列装置中，利用磁场对通电导体作用的原理来工作的是（）A．手摇式发电机B．动圈式话筒C．电动赛车D．电磁继电器【答案】C【解析】A、手摇式发电机是利用电磁感应现象制成的，故A不合题意；B、动圈式话筒是利用电磁感应现象制成的，故B不合题意；C、电动赛车的主要部件是电动机，是利用磁场对通电导体作用的原理来工作的，故C符合题意；D、电磁继电器的主要部件是电磁铁，是利用了电流的磁效应，故D不合题意．故选C．3．“玉兔号”月球车在月球上工作时，可用来驱动它的是A．汽油机B．柴油机C．电动机D．水轮机【答案】C【解析】汽油、柴油燃烧需要空气，而月球表面没有空气，故月球上的“玉兔号”不能使用汽油机、柴油机来驱动；同时月球上没有水，所以水轮机不能工作，只能使用电动机来驱动。

故本题正确选项是C。

4．如图所示是直流电动机的模型，闭合开关后线圈顺时针转动。

下列方法中可行的是A．只改变电流大小B．只改变电流方向C．对换磁极同时改变电流方向D．换用磁性更强的磁铁现要线圈逆时针转动.【答案】B5．图中，能说明电动机工作原理的是（）A．B．C．D．【答案】B【解析】A图是电磁继电器，是电磁铁的应用，不符合题意；B图中，当闭合开关后，磁场中的导体会受力而动，即通电导线在磁场中受到力的作用，电动机就是根据此原理制成的，符合题意；C图中，当导体做切割磁感线运动时，电流表的指针会发生偏转，即会产生感应电流，这是电磁感应现象，是发电机的原理，不符合题意；D图是用来研究电磁铁磁性强弱因素的实验，不符合题意；故应选B。

6．如图所示，闭合开关后导体ab开始运动起来，若让导体的运动方向发生改变，则可以采取的措施正确的是( )A．改变磁场方向或电流方向B．改变磁场强弱C．改变磁场方向和电流方向D．改变导体ab长度【答案】A【解析】通电导体在磁场中因受到力的作用而运动，导体受力的方向或其运动的方向与磁场的方向或通过通电导体的电流方向有关。

银川市2020年（春秋版）物理九年级全一册第4节电动机C卷姓名:________ 班级:________ 成绩:________一、单选题1 . 电吉他有很强的表现力，在现代音乐中有很重要的地位．它的发声原理是：在金属弦的下方放置一个插有磁铁的螺线管，当拨动金属弦后，螺线管内就会产生强弱不同的感应电流，经一系列转化后可将电信号转为声音信号．以下四图中能反应电吉他螺线管产生电流原理的是A．B．D．C．2 . 数码录音笔在录音时，声音使话筒中产生随声音而变化的音频电流，音频电流经放大电路放大后，转变为模拟信号，再通过对模拟信号的采样、编码将模拟信号通过数模转换器转换为数字信号，并进行一定的压缩后进行存储，下图中能和数码录音笔声音录入原理相同的是A．电磁起重机B．扬声器C．小小电动机D．手摇发电机3 . 如图所示能证实电磁感应现象的是A．D．B．C．4 . 有一种佩戴在手腕上的“计步器”,其构造是在一段塑料管中密封一小块磁铁,管外缠绕着线圈。

运动时,磁铁在管中反复运动,线圈的输出电流随之不停地变化,显示出运动步数。

“计步器”的基本原理与下列哪幅图相同（）A．发电机B．电动机C．电水壶D．扬声器二、多选题5 . 同学们做实验的装置如图所示,闭合开关,先将导体cd水平用力向右移动,导体ab也随之运动起来则在以上的实验中下列说法正确的是（）A．实验装置中的甲装置运用的原理是电磁感应现象B．实验装置中的甲装置把电能转化为机械能C．实验装置中的乙装置产生的现象在生活中的应用是发电机D．若将导体cd水平用力向左移动,导体ab的运动方向变的相反三、填空题6 . 要使直流电动机能连续转动，必须设法使通电线圈刚转过平衡位置时，自动改变________，完成这一任务的装置叫做___________．7 . 如图甲所示，完全相同的木块A和B叠放在水平桌面上，在15N的水平拉力F1作用下一起向右匀速直线运动，此过程中木块A、B所受的摩擦力分别为________N、________N；若将A、B紧靠着放在水平桌面上，用水平力F2推A使它们一起匀速直线运动（如图乙所示），则推力F2________15N（选填“＞”、“=”、“＜”）．8 . 电流的理解（1）电流形成的原因：________．（注：电路中有电流时，发生定向移动的可能是________、也可能是________、还可能是________．）（2）规定：________的方向为电流方向．按此规定：①电路闭合时，在电源外部，电流方向为：________→用电器→________．②如果是负电荷定向移动形成电流，则负电荷定向移动方向与电流方向________．金属导电靠的是________，因此在导线中自由电子定向移动方向与电流方向________．③电视机工作时，阴极射线管会向荧屏发射电子，则电流方向为________A．从阴极射线管到荧屏B．从荧屏到阴极射线管④电路中有持续电流和条件：①有电源；②电路是通路（3）二极管（在电路图中的符号：）的特点：________．有些二极管会发光叫________．9 . 最简单的电话由__________和__________组成，话筒将声音转变成__________的电流，电流沿__________把信息传向远方，电流使听筒的__________振动，又转变成声音。
