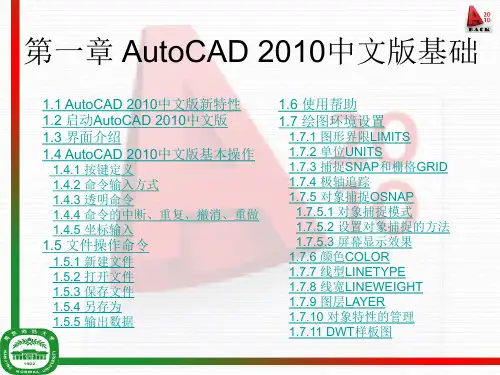

AutoCAD操作教程(2010中文版)教程第1章

8、工具栏 执行菜单“工具→工具栏”，然后单击要显示的工具栏。也可以使用 CUI 编辑器显示工具栏。在工具栏任一按钮上右击鼠标，选择需要打开或关闭 的工具栏。 移动鼠标到工具栏边框或分隔条上，按住并拖动，可以将工具栏拖到其它 地方，当工具栏被拖到最左、上或右的位置时，自动变成长条状，并放置 在靠边的位置。如果被拖到中间某个位置，可以被点按 关闭。
4、命令窗口 命令窗口即命令提示行。AutoCAD是交互式绘图软件，用户给 AutoCAD下达的命令以及执行命令需要提供的参数提示信息均通过命令窗 口显示出来，操作者应该按照该提示响应AutoCAD的要求，才能保证命令 的顺利完成。 通过<F2>键控制是否以独立的窗口或是否将窗口恢复成给定的大小， 该窗口同样可以被移到其它位置并改变其形状和大小。
参照工具能够让你附加和修改任何外部参照文件，包括DWG、 DWF、DGN、PDF或图片格式。 提供了更加强大和灵活填充功能，可以通过夹点编辑非关联填充 对象。 Ribbon功能升级了，快速访问工具栏的功能增强了。 多引线提供了更多的灵活性，可以对多引线的不同部分设置属性， 对多引线的样式设置垂直附件等。 可以在AutoCAD颜色索引器里更容易找到颜色，甚至可以在层下 拉列表中直接改变层的颜色。 新增反转工具可以反转直线、多段线、样条线和螺旋线的方向。 样条线和多段线编辑工具可以把样条线转换为多段线。 清理工具包含了一个清理0长度几何体和空文本对象的选项。 文件浏览对话框（如打开和保存）在输入文件名的时候支持自动 完成。 3D打印功能可以通过互联网的连接来直接输出3D AutoCAD图形 到支持STL的打印机。 动作宏包含了一个新的动作宏管理器，一个基点选项和合理的提 示。
1.3 界面介绍

旋转对象
1．功能 旋转选取的对象。
2．执行方式 【修改】→【旋转】
3．操作练习 使用旋转功能将沙发进行90度旋转。
缩放对象
1．功能 放大或缩小选定对象，使缩放后对象的比例保持不变 。
2．执行方式 【修改】→【缩放】
3．操作练习 用缩放功能将双人床缩小 。
二、对象的复制
复制对象
1．功能 复制对象并指定到相应的位置 。
1．功能 图案填充是一种使用指定线条图案、颜色来填满指定区域，常常用于表
达剖切面和不同类型物体对象的外观纹理，广泛应用在绘制机械图、建筑图 及地质构造图中。 2．执行方式
【绘图】→【图案填充】 3．操作练习
通过图案填充来填满指定区域 。
八、面域
创建面域
1．功能 定义计算图形，为布尔运算做准备。
2．执行方式 【绘图】→【面域】
2．执行方式 【修改】→【圆角】
3．操作练习 使用圆角功能将矩形倒圆角 。
六、夹点编辑
1．功能 选择对象时图形上的小方块高亮显示，这些位于对象关键点的小
方块就称作夹点 。
2．执行方式 鼠标操作
3．操作练习 夹点的位置视所选对象的类型而定。
小结
Auto CAD 2010提供了丰富的编辑二维图形的功能。本章主要 介绍CAD 2010中基本的二维图形编辑方法，其中使用频率较高的有 复制、镜像、偏移、圆角等。
3.工具栏
工具栏是应用程序调用命令的另一种方式，它包含许多由图标表 示的命令按钮，用户只需单击某个按钮即可执行相应的操作 ，如 下图所示。
4.绘图操作区
绘图操作区是用户绘图的工作区域，所有的绘图结果都是所见即 所得，如下图所示。
5.命令行
命令栏位于工作界面的下方，当命令栏中显示“命令：”提示的 时候，表明软件等待用户输入命令，如下图所示。

基本显示操作： 1） Zoom 显示缩放 (键入 Z；视图→缩放；图标 ) 指定窗口角点，输入比例因子 (nX 或 nXP)，或[全部(A)/中心点(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)] <实时>: 比例(S) (x/xp) 比例缩放：带 X 为当前屏幕的缩放 2） Pan 平移 (键入 P；视图→平移；图标 ) 定基点→第二点 只改变显示位置不改变显示大小 注意：Enter 键和 Esc 键为退出，鼠标右键为切换 3） Redraw 重画 (键入 R；视图→重画) 快速刷新屏幕，去除所有点标记。 blipmode，可将点标记打开：输入模式 [开(ON)/关(OFF)] <当前值>:输入 on 或 off, 或按 ENTER 键 4） Regen 重新生成 (键入 RE；视图→重生成) 刷新屏幕，并且重新计算所有图形对象，使看起来不光滑的圆、弧、椭圆、样条曲线等进行光顺。 当系统变量改变后，一般必须 Regen 一次。
AutoCAD 还会根据您的选择创建一个新的工作空间，并将其添加到其它默认的工作空间中。
2． 工作界面的介绍（工作空间）
常见问题：命令行不见了怎么办? Ctrl+9
1
3． 系统选项的配置和工作中的作用（重点）
执行“工具（tools）”|“选项(options)”命令，打开“选项”对话框。“选项”对话框的内容极其丰富。 Files(文件选项卡)：支持文件搜索路径：可以包含字体文件、菜单文件、被插入图形文件、线型文件和填充图案 文件等；解决问题：例如有时候图框上的 Logo 图片打开时不显示问题；用 Insert 命令插入图块时，给定图块文件名， 但未给定详细路径，AutoCAD 将自动在此路径查找该图块，如未找到该图块文件，则显示在搜索路径中未找到文件 的警告信息；或警告对话框提示“BASE.DCL”文件或“???.shx”字体文件未找到等问题。一般需重启 CAD 生效。

标准件。
5．输出功能：AutoCAD2010支持常用的绘图仪和打印机，打印方 便、快揵、多样、可以直接将三维模型输入三维打印机。
模块一 AutoCAD2010的基本操作和环境设置
1．1．4 AutoCAD2010几个常用命令
1．点坐标：点的坐标分直角坐标和极坐标两种，每种又有绝对 坐标和相对坐标。
★ 下拉菜单【视图】→【缩放】→【全部】 命令输入： ★ 在功能区上单击
★ 键盘输入 Z↙。
模块一 AutoCAD2010的基本操作和环境设置
1．2．1 图纸幅面与格式（GB/T 14689-1993）
1．图纸幅面：应选用表1-1中规定的基本幅面尺寸。
表1-1 图纸幅面的基本尺寸
（单位 mm）
幅面设置 BXL e c a
（2）在退出CAD时，出现图1-3的对话框时，单击对话框中 的“是”，屏幕上也可出现图1-4另存为对话框。
图1-4 文件另存对话框
模块一 AutoCAD2010的基本操作和环境设置
1．1．2 AutoCAD2010的工作界面
1．标题栏：显示当前正在运行的绘图操作的“文件名”。
2．功能区：功能区包括了大量标签，是根据任务类型或者选
A0 841x1189
20
A1 594x841
10
A2 420x594
25
A3
A4
297x420
210x297
10
5
2．图框格式：分为留装订边和不留装订边二种格式
图1-11 不留装订边图框格式
图1-12 留装订边图框格式
模块一 AutoCAD2010的基本操作和环境设置
1．2．1 图纸幅面与格式（GB/T 14689-1993）
