传感器应用技术试题及答案1. 下列哪个是APD的优点：（） [单选题] *线型好灵敏度高(正确答案)工作环境不限工作电压低2. 下面哪个不是光敏电阻的优点（） [单选题] *体积小.重量轻机械强度高耗散功率小(正确答案)3. 采用硅材料的雪崩式光电二极管的响应波长范围（） [单选题] * .0.4-0.5μm0.4-1.0μm(正确答案)0.5-1.0μm0.5-1.5μm4. 下列哪一项不是金属式应变计的主要缺点（） [单选题] *非线性明显输出信号微弱抗干扰能力差响应时间慢(正确答案)5. 以下那个质量是直接影响传感器的性能和精度（） [单选题] *应变计。
弹性敏感元件(正确答案)敏感栅电路电阻6. 下面哪项不是SAW传感器的优点：（） [单选题] *分辨率低(正确答案)灵敏度高制造简单可靠7. 下面哪个不是反射式光纤位移传感器的特点（） [单选题] *结构简单设计灵活性能稳定精度高(正确答案)8. 下面哪个不是压电加速度传感器（） [单选题] *压缩式压电加速度传感器压电谐振式传感器(正确答案)剪切式雅典加速度传感器弯曲式压电加速度传感器9. 下列哪一项金属是最良好的检测汞的涂层材料（） [单选题] * "金 "银铜铁(正确答案)10. 对于我们日常生活中，所谓湿度的定义说法正确的是（） [单选题] *气体的相对湿度与同一温度下达到饱和状态的相对温度Ps的百分比气体的绝对湿度与同一温度下达到饱和状态的相对温度Ps的百分比气体的相对湿度与同一温度下达到饱和状态的绝对温度Ps的百分比气体的绝对湿度与同一温度下达到饱和状态的绝对温度Ps的百分比(正确答案) 11. 下面哪个属于强度型光纤传感器（） [单选题] *迈克尔逊干涉仪马赫—泽德干涉仪光纤测压传感器(正确答案)法布里干涉仪12. 下列哪一项属于相位型传感器的缺点（） [单选题] *灵敏度低准确度低结构较复杂，检测也需要复杂的手段(正确答案)响应时间慢13. 目前光纤传感器通常采用四种不同的干涉测量结构，以下哪一种不属于上述四种结构的是（） [单选题] *迈克尔逊马赫—泽德萨格奈克伽利略(正确答案)14. 应变式传感器的温度误差产生的主要原因：（） [单选题] *应变式温度传感器件的温度系数变化应变式温度传感器件的测量部分引起的应变式温度传感器件对温度应变不敏感引起的试件材料与应变丝材料的线膨胀系数不一, 使应变丝产生附加变形而造成的电阻变化(正确答案)15. 下面哪一个不是相位检测方法（） [单选题] *零差检测内差检测(正确答案):外差检测合成外差检测16. 数值孔径NA是光纤的一个重要参数，以下说法不正确的是（） [单选题] *数值孔径反映了光纤的集光能力光纤的数值孔径与其几何尺寸有关(正确答案)数值孔径越大，光纤与光源的耦合越容易数值孔径越大，光信号的畸变也越大17. 为了减小热电偶测温时的测量误差，需要进行的温度补偿方法不包括（） [单选题] *补偿导线法电桥补偿法冷端恒温法差动放大法(正确答案)18. 压电式加速度传感器是（）传感器。
传感器与自动检测技术一、填空题（每题3分)1、传感器通常由直接响应于被测量的敏感元件、产生可用信号输出的转换元件、以及相应的信号调节转换电路组成。
2、金属材料的应变效应是指金属材料在受到外力作用时，产生机械变形，导致其阻值发生变化的现象叫金属材料的应变效应。
3、半导体材料的压阻效应是半导体材料在受到应力作用后,其电阻率发生明显变化，这种现象称为压阻效应.4、金属丝应变片和半导体应变片比较其相同点是它们都是在外界力作用下产生机械变形,从而导致材料的电阻发生变化.5、金属丝应变片和半导体应变片比较其不同点是金属材料的应变效应以机械形变为主，材料的电阻率相对变化为辅；而半导体材料则正好相反，其应变效应以机械形变导致的电阻率的相对变化为主,而机械形变为辅。
6、金属应变片的灵敏度系数是指金属应变片单位应变引起的应变片电阻的相对变化叫金属应变片的灵敏度系数。
7、固体受到作用力后电阻率要发生变化,这种现象称压阻效应.8、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器。
9、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器。
10、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器,传感器由在弹性元件上粘贴电阻敏感元件构成，弹性元件用来感知应变,电阻敏感元件用来将应变的转换为电阻的变化。
11、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器，传感器由在弹性元件上粘贴电阻敏感元件构成，弹性元件用来感知应变，电阻敏感元件用来将应变的转换为电阻的变化.12、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器，传感器由在弹性元件上粘贴电阻敏感元件构成，弹性元件用来感知应变,电阻敏感元件用来将应变的转换为电阻的变化.13、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器，传感器由在弹性元件上粘贴电阻敏感元件构成，弹性元件用来感知应变，电阻敏感元件用来将应变的转换为电阻的变化.14、要把微小应变引起的微小电阻变化精确地测量出来，需采用特别设计的测量电路，通常采用电桥电路.15、电容式传感器利用了将非电量的变化转换为电容的变化来实现对物理量的测量。
作业4 位移传感器与位移测试班级：姓名：学号：成绩：一、填空题1、金属电阻应变片与半导体应变片的物理基础的区别在于，前者利用金属丝的几何变形(应变效应)引起的电阻变化，后者利用半导体材料的电阻率变化(压阻效应)引起的电阻变化。
2、差动变压器式电感传感器的基本原理是利用了电磁感应中的互感现象。
3、为了提高变极距电容式传感器的灵敏度、线性度及减小外部条件变化对测量精度的影响，实际应用时常常采用差动工作方式。
4、金属导体置于交流磁场中，导体表层产生闭合的电流，利用该原理制作的传感器称为电涡流传感器。
这种传感器只能测量金属导体物体。
5、光栅式传感器是依靠莫尔条纹的三大特性: 位移的放大特性，栅距误差的平均效应和__莫尔条纹运动与光栅运动的一一对应关系（光栅栅距与莫尔条纹间距的对应关系）__来进行位移的精密测量的。
6、差动变压器式传感器理论上讲，衔铁位于中心位置时输出电压为零，而实际上输出电压不为零，这个不为零的电压称为零点残余电压；利用差动变压器测量位移时，如果要求区别位移方向可采用差动整流电路或相敏检波电路。
7、电容式和电感式传感器常采用差动式结构，其作用是提高灵敏度，减少非线性度。
二、选择题1. 能够感受湿度的电容式传感器属于变 D 的电容式传感器。
A电阻率 B 相对面积 C 极距 D 介质2. 可变磁阻式传感器的灵敏度S与气隙长度δ有关，δ B灵敏度越高。
A 越大B 越小C 速度越快D 速度越慢3.为了提高自感式传感器灵敏度和线性度，实际应用时常采用D 工作方式。
A同步 B异步 C共模输入 D差动4. 不能用涡流式传感器进行测量的是 D 。
A位移 B材质鉴别 C探伤 D非金属材料5.电阻应变片的输入为 B 。
（A）力（B）应变（C）速度（D）加速度6．为减少变极距型电容传感器灵敏度的非线性误差,应选用 C 类型的传感器为最好。
（A）大间距（B）高介电常数（C）差动式（D）小间距7.金属丝应变片在测量构件应变时，电阻的相对变化主要由 B 来决定的。
《传感器与自动检测技术》试卷1--答案根据计算可知要使输出电压大于10mV，则可采用差动全桥方式连接。
（2）有一个金属热电阻，分度号为Pt100，采用三线制电桥，R1=R2=R3=100Ω，供电电压为5V。
1)试画出测试电路。
2)该电阻是何种材料。
3)0℃时的阻值4)–40℃及+40℃时的电阻值（查分度表）5)计算t=+40℃时电桥的开路输出电压U O（不考虑调零电位器和调满度电位器的影响）解答：1）测试电路如图2-1所示。
2)该电阻是铂金属材料。
3）0℃时的阻值为100Ω。
4)–40℃时的电阻值84.27Ω；+40℃时的电阻值115.54Ω5）t=+40℃时测量臂电阻的变化电桥的输出：（3）变间隙电容传感器的测量电路为运算放大器电路，如图3-1所示。
传感器的起始电容量C X0=20pF，定动极板距离d0=1.5㎜，运算放大器为理想放大器，R f极大，输入电压u i=5sinωt（V）。
求当电容传感器动极板上输入一位移量△x=0.15㎜使d0减少时，电路输出电压u O为多少？解答：由运算放大器工作原理可得0i xC U U C=-对于平板式电容器来说，x x AC dε=,则00x AC dε=则000i i x x C C UU U d C Aε=-=-将00,1.65X x AC d dε==-=代入上式计算得:00000205sin1.655.5sin()201.5i i x x x C C UU U d C C d t t Vωω=-=-?=-?=-?（4）压电式单向脉动力传感器测一正弦变化的力，压电元件用两片压电陶瓷并联，压电常数为200x10-12C/N，电荷放大器反馈电容C f=2000pF，测的输出电压u o =5sinωt（V）。
求：1）该压电传感器产生的电荷Q为多少？2）此时作用在其上的正弦脉动力为多少？解答：根据题意压电元件是两片压电陶瓷并联，所以总电荷是单个压电元件电荷的两倍，即XX Q Q2=,根据电荷放大器的输出fO C QU-=，得1285sin200010110sin()O f Q U C t t Cωω--=-?=-??=-?，Q F d Q Z ZZ XX21=?=,得压电传感器受到的作用力81211110sin25sin()2220010Z ZZ F F Q t t N dωω--?==?=-=-??（5）如图5-1所示为镍铬—镍硅热电偶测温电路，A＇、B＇为补偿导线，Cu为铜导线，已知t1=40℃，t2=0℃，t3=40℃。
第一章检测技术的基本概念一、填空题：1、传感器有、、组成2、传感器的灵敏度是指稳态标准条件下，输出与输入的比值。
3、从输出曲线看，曲线越陡，灵敏度。
4、下面公式是计算传感器的。
5、某位移传感器的输入变化量为5mm，输出变化量为800mv，其灵敏度为。
二、选择题：12A3、?PA0.54A3倍5A微差式678A9A三、123、同一台仪表，不同的输入输出段灵敏度不同（）4、灵敏度其实就是放大倍数（）5、测量值小数点后位数越多，说明数据越准确（）6、测量数据中所有的非零数字都是有效数字（）7、测量结果中小数点后最末位的零数字为无效数字（）四、问答题1、什么是传感器的静态特性，有哪些指标。
答：指传感器的静态输入、输出特性。
有灵敏度、分辨力、线性度、迟滞、稳定性、电磁兼容性、可靠性。
2、产生随机误差的原因是什么，如何减小随机误差对测量结果的影响。
答：是测量中独立的、微小的、偶然的因素引起的结果。
既不能用实验的方法消除，也不能修正。
可以通过增加测量次数，利用概率论的一些理论和统计学的方法进行数据结果处理，服从正态分布。
3、系统误差分几类，怎样减小系统误差。
答：分为恒值误差，例如刻度盘分度差错。
变值误差，环境温度的影响、零点漂移等。
系统误差有规律。
可以通过实验的方法引入修正值的方法计算修正，也可以重新调整测量仪表的有关部件予以剔除。
4、如何判断系统中存在粗大误差。
答：粗大误差是测量人员的粗心大意及电子测量仪器收到突然强大的干扰所引起的，粗大误差明显超过正常条件下的误差。
五、分析与计算题1、有一温度计，它的测量范围为0—2000C，精度为0.5级，求1）该表可能出现的最大绝对误差。
2）当示值分别为200C、1000C的示值相对误差。
2、预测123、围为04电桥5、12.03mV、6012.15mV、31234123、4、电阻应变片配有桥式测量转换电路的作用是。
5、应变测量电桥的三种接法是、、。
输出电压分别为、、。
传感器原理及其应用习题第1章传感器的一般特性一、选择、填空题1、衡量传感器静态特性的重要指标是_灵敏度______、__线性度_____、____迟滞___、___重复性_____等。
2、通常传感器由＿＿敏感元件＿＿、＿＿转换元件＿＿＿＿、＿转换电路＿＿＿＿三部分组成，是能把外界＿非电量＿转换成＿＿＿电量＿＿＿的器件和装置。
3、传感器的＿＿标定＿＿＿是通过实验建立传感器起输入量与输出量之间的关系，并确定不同使用条件下的误差关系。
4、测量过程中存在着测量误差，按性质可被分为粗大、系统和随机误差三类，其中随机误差可以通过对多次测量结果求平均的方法来减小它对测量结果的影响。
5、一阶传感器的时间常数τ越__________,其响应速度越慢;二阶传感器的固有频率ω0越_________,其工作频带越宽。
6、按所依据的基准直线的不同，传感器的线性度可分为、、、。
7、非线性电位器包括和两种。
8、通常意义上的传感器包含了敏感元件和（C）两个组成部分。
A.放大电路B.数据采集电路C.转换元件D.滤波元件9、若将计算机比喻成人的大脑，那么传感器则可以比喻为(B)。
A．眼睛B.感觉器官C.手D.皮肤10、属于传感器静态特性指标的是（D）?A.固有频率?B.临界频率?C.阻尼比?D.重复性11、衡量传感器静态特性的指标不包括（C）。
A.线性度B.灵敏度C.频域响应D.重复性12、下列对传感器动态特性的描述正确的是（）A一阶传感器的时间常数τ越大,其响应速度越快B二阶传感器的固有频率ω0越小,其工作频带越宽C一阶传感器的时间常数τ越小,其响应速度越快。
D二阶传感器的固有频率ω0越小,其响应速度越快。
二、计算分析题1、什么是传感器？由几部分组成？试画出传感器组成方块图。
2、传感器的静态性能指标有哪一些，试解释各性能指标的含义。
作业3、传感器的动态性能指标有哪一些，试解释各性能指标的含义第2章电阻应变式传感器一、填空题1、金属丝在外力作用下发生机械形变时它的电阻值将发生变化，这种现象称__应变_____效应；半导体或固体受到作用力后_电阻率______要发生变化，这种现象称__压阻_____效应。
传感器典型练习题11．以下物品是传感器在日常生活中的一些应用。
下列说法正确的是（）A．测温枪是应用红外线传感器测量体温B．电子秤是应用光敏传感器称量物品质量C．指纹识别器是应用压力传感器来识别指纹D．烟雾散射火灾报警器是应用声传感器实现火灾报警【答案】A【解析】【详解】A．因为一切物体均能发出红外线，因此使用红外线进行检测体温，故A正确；B．电子秤是应用压敏传感器称量物品质量，故B错误；C．指纹识别器是应用电容或光学传感器来识别指纹，故C错误；D．烟雾散射火灾报警器是应用光传感器实现火灾报警，故D错误。
故选A。
2．某同学设计了一个如图所示的加速度传感器，较重的滑块2可以在光滑的框架1中平移，滑块两侧用弹簧3拉着；R为滑动变阻器，4是滑动片，它与电阻器任一端之间的电阻值都与它到这端的距离成正比，两个电池E的电压相同。
按图连接电路后，电压表指针的零点位于表盘中央，当P端的电势高于Q端时，指针向零点右侧偏转。
将此加速度传感器固定在运动的物体上，物体沿弹簧方向运动。
下列说法正确的是（）A ．当物体向左加速运动时，电压表的指针将向左偏B ．若电压表的示数不变，则说明物体做匀速直线运动C ．若电压表的示数增大，则说明物体的速度正在增大D ．电压表表盘上各刻度对应加速度值的刻度是均匀的【答案】D【解析】【详解】A ．当物体有向左的加速度a 时，滑块所受的弹簧的合力向左，滑块向右移动，根据顺着电流方向电势降低，可知P 端的电势高于Q 点的电势，则电压表的指针将向零点右侧偏转，故A 错误；B ．若电压表的示数不变，说明物块所处的位置不变，则所受合力恒定，加速度恒定，则说明物体做匀变速直线运动，故B 错误；C ．若电压表的示数增大，则说明物体离中心位置的距离增大，则物体的合外力增大，即加速度增大，但加速度方向和速度方向可以同向合反向，则物体的速度增大或减小，故C 错误；D ．设滑动变阻器的长度为L ，加速度为a 时，电压表的示数为U ，则有2kx ma2x U E L=⋅ 联立解得mE U a kL=⋅ 由于U 与a 成正比，所以表盘的刻度应均匀，故D 正确；故选D 。
第一章：一、单项选择题1、下列属于按传感器的工作原理进行分类的传感器是（ B ）。
A. 应变式传感器B. 化学型传感器C. 压电式传感器D. 热电式传感器2、通常意义上的传感器包含了敏感元件和（ C ）两个组成部分。
A. 放大电路B. 数据采集电路C. 转换元件D. 滤波元件3、自动控制技术、通信技术、连同计算机技术和（C ），构成信息技术的完整信息链。
A. 汽车制造技术B. 建筑技术C. 传感技术D.监测技术4、传感器按其敏感的工作原理，可以分为物理型、化学型和（ A ）三大类。
A. 生物型B. 电子型C. 材料型D. 薄膜型5、随着人们对各项产品技术含量的要求的不断提高，传感器也朝向智能化方面发展，其中，典型的传感器智能化结构模式是（B ）。
A. 传感器＋通信技术B. 传感器＋微处理器C. 传感器＋多媒体技术D. 传感器＋计算机6、近年来，仿生传感器的研究越来越热，其主要就是模仿人的（D ）的传感器。
A. 视觉器官B. 听觉器官C. 嗅觉器官D. 感觉器官7、若将计算机比喻成人的大脑，那么传感器则可以比喻为(B )。
A．眼睛 B. 感觉器官 C. 手 D. 皮肤8、传感器主要完成两个方面的功能：检测和（D ）。
A. 测量B. 感知C. 信号调节D. 转换9、传感技术与信息学科紧密相连，是（C ）和自动转换技术的总称。
A. 自动调节B. 自动测量C. 自动检测D. 信息获取10、以下传感器中属于按传感器的工作原理命名的是（ A ）A．应变式传感器B．速度传感器C．化学型传感器D．能量控制型传感器二、多项选择题1、传感器在工作过程中，必须满足一些基本的物理定律，其中包含（ABCD）。
A. 能量守恒定律B. 电磁场感应定律C. 欧姆定律D. 胡克定律2、传感技术是一个集物理、化学、材料、器件、电子、生物工程等学科于一体的交叉学科，涉及（ABC ）等多方面的综合技术。
A. 传感检测原理B. 传感器件设计C. 传感器的开发和应用D. 传感器的销售和售后服务3、目前，传感器以及传感技术、自动检测技术都得到了广泛的应用，以下领域采用了传感技术的有：（ABCD ）。

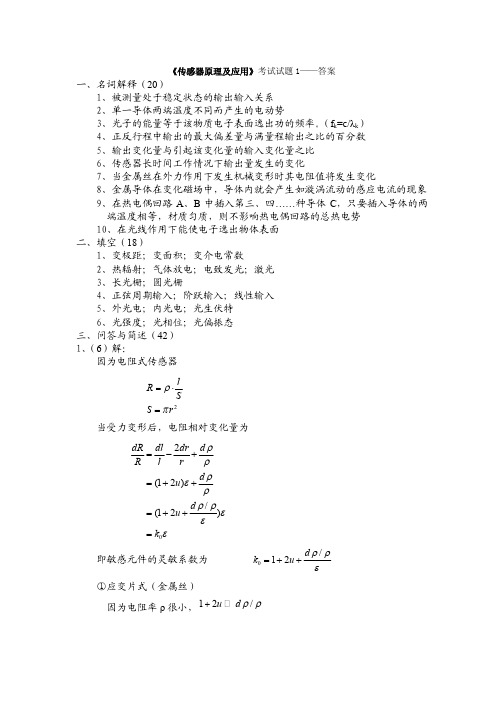

传感器原理与应用试题答案（一）
一填空（在下列括号中填入实适当的词汇，使其原理成立5分）
1．用石英晶体制作的压电式传感器中，晶面上产生的电荷与作用在晶面上的压强成正比，而与晶片几何尺寸和面积无关。
2．把被测非电量的变化转换成线圈互感变化的互感式传感器是根据变压器的基本原理制成的，其次级绕组都用同名端反向形式连接，所以又叫差动变压器式传感器。
3．闭磁路变隙式电感传感器工作时，衔铁与被测物体连接。
当被测物体移动时，引起磁路中气隙尺寸发生相对变化，从而导致圈磁阻的变化。
4．电阻应变片是将被测试件上的应变转换成电阻的传感元件。
5．影响金属导电材料应变灵敏系数K。
的主要因素是导电材料几何尺寸的变化。
评分标准：每填一个空，2.5分，意思相近2分。
二选择题（在选择中挑选合适的答案，使其题意完善每题4分）
1．电阻应变片的线路温度补偿方法有（A.B.D ）。
A．差动电桥补偿法
B．补偿块粘贴补偿应变片电桥补偿法
C．补偿线圈补偿法
D．恒流源温度补偿电路法
2．电阻应变片的初始电阻数值有多种，其中用的最多的是（B）。
A．60ΩB．120ΩC．200ΩD．350Ω
3．通常用应变式传感器测量（BCD）。
A．温度B．速度C．加速度D．压力
4．当变间隙式电容传感器两极板间的初始距离d增加时，将引起传感器的（B,D）。
A．灵敏度增加B．灵敏度减小
C．非统性误差增加D．非线性误差减小
5．在光线作用下，半导体的电导率增加的现象属于（BD）。
A．外光电效应B．内光电效应
C．光电发射D．光导效应
评分标准： 3\4\5题回答对一个2分，1题（A.B.D ）回答对一个2分，两个3分，2题（B ）不对没有得分。
三、回答下列问题（每题5分，答出原理3分，说明2分）
1．什么1/2桥能提高灵敏度，减小非线性；利用桥路中相邻臂电阻变化相反，对邻臂电阻变化相同的特点，将两个工作应变片接入电桥的相邻臂，并使它们一个受拉，另一个受压，如图所示，称为半桥差动电桥，半桥差动电桥电路的输出电压为
评分标准：
说明出划线部分的重点意思得1.5分，回答完整2分
E 4332211
1
1L U R R R R R R R R R U ⎪⎪⎭
⎫
⎝⎛+-∆-+∆+∆+=
写出平衡条件：1分
设平衡时R 1=R 2=R 3=R 4=R ， 又ΔR 1=ΔR 2 =ΔR 则
得证结论：2分
R
R
U U ∆=2E
L
可知半桥差动电路不仅没有非线性误差，而且电压灵敏度也比单一应变片工作时提高了一倍。
2谓压阻效应：.固体受到力的作用后，其电阻率（或电阻）就要发生变化，这种现象称为压阻效应。
πσεμεπμπσ=++=∆+∆+=∆)21(2E l
l
l l R R 评分标准：
R 1+∆R 1
R 2－∆R 2
R 3
R 4
R 1+∆R 1
R 2－∆R 2
u u u 0
u 0
R 4+∆R 4
R 3－∆R 3
1
1
2 23
3
4
4（a ）
（b ）
（a ）半桥差动；（b ）全桥差动
说明2分 表达式3分
3．间导体定
律．()()()()0AB 0AB AB 0ABC ,,T T E T E T E T T E =-= 由导体A 、B 组成的热电偶，当插入第三种导体时，只要该导体两端的温度相同，插入导体C 后对回路
总的热电势无影响。
评分标准： 说明3分 表达式2分
4.周边固支；压力均布；小挠度。
评分标准：回答三条满分，一条2分，两条4分，三条
5分
5．电压放大器：适合高频量测量，更换导线灵敏度要重新标定。
电荷放大器：适合高低频量测量，灵敏度与导线长度无关，只与反馈电容有关。
评分标准：
（说明：意思相近4分。
若答电压放大器放大电压，电
荷放大器放大电荷不得分。
）
四、作图并说明以下问题（每题6分 作图3分，说明3分）
A
B C
A
B
T 0
T 0
T T 0 C 1
2 3 测量仪表
1
通常沿机械轴方向的力作用下产生电荷的压电效应称为“横向压电效应”，
评分标准： 说明3分
作图3分 注意图与说明一致
2．
当衔铁处于中间位置时，δ1=δ2 ，初级线圈中产生交变磁通Φ1和Φ2，在次级线圈中便产生交流感应电势。
由于两边气隙相等，磁阻相等，
所以Φ1=Φ2，次级线圈中感应出的电势 e 21= e 22 ，由于次级是按电势反相连接的，结果输出电压U sc =0。
当衔铁偏离中间位置时，两边气隙不等（即δ1≠δ2），次级线圈中感应的电势不再相等（即e 21≠e 22），便有电压U sc 输出。
U sc 的大小及
相位取决于衔铁的位移大小和方向
评分标准： 说明3分 作图3分
3．
霍尔电势:
IB K U H H =
评分标准：
F y
F y
X X （d ）
（c ） U sc U sr R 1 ～ R 22
L 21
L 22
1 e 21 e 22
M 1
M 2
～
～ I 1
φ 2
φ 1 L
U H
B
b
d
I
+ + + + + + + + f L f E - - - - - - - v
表达式3分，作图3分，看磁场的在磁通量B ↑的表示符号与否，在，个别符号没有表示的适当减1分，磁通量B ↑的表示符号不在的，不得分。
4.当线圈通入交变电流I 时，在线
圈的周围产生一交变磁场H 1，处于该磁场中的金属体上产生感应电动势，并形成涡流。
金属体上流动的电涡流也将产生相应的磁场H 2，H 2与H 1方向相反，对线圈磁场H 1起抵消作用，从而引起线圈等效阻抗 Z 或等效电感L 或品质因数相应变化。
金属体上的电涡流越大，这些参数的变化亦越大。
根据其等效电路，列出电路方程 ⎩⎨⎧=++-=-+0
j j j j 2222121111I L I R I M U I M I L I R ωωωω
评分标准： 回路方程写出3分 作图3分
5光纤位移传感器的工作原理
1、 光纤位移传感器的结构及工作原理
评分标准：满分6分：
1结构原理图（2分）； 2反射光接收原理示意图2分）
H
电涡流
L
磁通
I
R 2
R 1 M I 2 L 1
I 1 L
U
3位移与输出电压曲线（2分）
3、位移与输出电压曲线
被测目标
图1.2反射式光纤位移传感器结构示意与原理示意图。
