OptiX OSN3500SF64单板的工作原理和信号流SF64单板由光电转换模块、数字包封与FEC处理模块、SDH开销处理模块、逻辑控制模块和电源模块组成。
SF64单板的工作原理框图如图1所示。
图1 SF64工作原理框图1.接收方向光电转换模块包括E/O（O/E）部分和MUX/DEMUX部分。
O/E转换模块将接收到的光信号转换成电信号，并检测R_LOS告警信号。
通过DEMUX部分将高速电信号解复用为并行的多路电信号。
解复用后的多路低速电信号和时钟信号被传送到数字包封与FEC处理模块实现FEC解包封、OTN开销处理等功能。
本模块与DEMUX和SDH开销处理模块均有时钟和数据接口。
FEC开销处理的相关告警在该模块中检测。
SDH开销处理模块对接收到的多路低速电信号进行SDH开销字节的提取、指针处理，通过背板总线送往交叉单元。
R_LOF、R_OOF、AU_LOP和AU_AIS等告警信号在SDH开销处理模块中检测。
2.发送方向来自交叉单元的电信号，在SDH开销处理模块中插入开销字节后被送到数字包封与FEC处理模块。
在数字包封与FEC处理模块中对多路电信号进行FEC编码和OTN开销插入处理，然后将信号送往MUX。
MUX将收到的电信号复用为高速电信号，并经过E/O转换输出带外FEC的SDH光信号，送往光纤进行传输。
3.辅助单元1）逻辑控制模块：该模块跟踪主备交叉板送来的时钟和帧头信号；完成激光器控制功能；主控板不在位时，实现公务和ECC（Embedded Control Channel）字节在组成ADM（Add/drop Multiplexer）的两块光接口板之间穿通；完成从主备交叉板信号中选择时钟帧头。
2）电源模块：电源模块为单板的所有模块提供所需的直流电压。
华为osn3500工作原理华为OSN 3500是华为公司推出的一款光传送设备，广泛应用于光通信网络中。
它的工作原理是基于光传送技术，通过光纤传输光信号来实现高速、大容量的数据传输。
华为OSN 3500的工作原理可以分为以下几个方面来解析。
1. 光传输技术：华为OSN 3500采用了光传输技术，光信号通过光纤传输，可以实现高速、大容量的数据传输。
光传输技术具有传输距离远、带宽大、抗干扰能力强等优点，是目前光通信领域最常用的传输技术之一。
2. 光复用技术：华为OSN 3500支持光复用技术，可以将不同的光信号通过波分复用技术合并在一根光纤上进行传输，从而提高光纤的利用率。
光复用技术可以实现多路复用传输，使得光通信网络的传输容量更大。
3. 光放大技术：为了克服光信号在传输过程中的衰减问题，华为OSN 3500采用了光放大技术。
光放大器可以对光信号进行放大，使得信号能够在较长的距离上传输而不衰减。
光放大技术可以提高光通信网络的传输距离和传输质量。
4. 光交叉技术：华为OSN 3500支持光交叉技术，可以实现不同光信号的交叉连接，从而灵活配置光通信网络的传输路径。
光交叉技术可以提高光通信网络的可靠性和灵活性，使得网络的维护和管理更加方便。
5. 光监控技术：为了实时监测光通信网络的运行状态，华为OSN 3500配备了光监控技术。
光监控技术可以对光信号的功率、波长等参数进行监测和分析，及时发现并修复网络中的故障。
光监控技术可以提高光通信网络的可靠性和稳定性。
华为OSN 3500是一款基于光传输技术的光传送设备。
它通过光传输、光复用、光放大、光交叉和光监控等技术，实现了高速、大容量的数据传输，提高了光通信网络的传输质量和可靠性。
华为OSN 3500在光通信领域具有重要的应用价值，为光通信网络的建设和发展做出了积极的贡献。

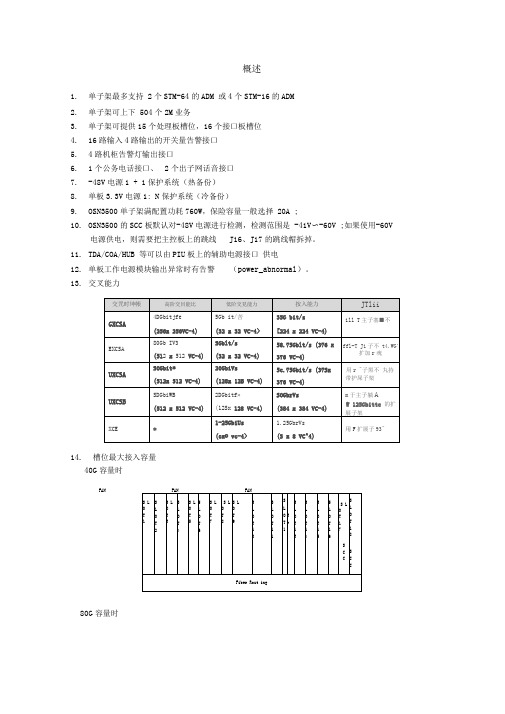

概述1.单子架最多支持2个STM-64的ADM 或4个STM-16的ADM2.单子架可上下504个2M业务3.单子架可提供15个处理板槽位，16个接口板槽位4.16路输入4路输出的开关量告警接口5.4路机柜告警灯输出接口6.1个公务电话接口、2个出子网话音接口7.-48V电源1 + 1保护系统（热备份）8.单板3.3V电源1: N保护系统（冷备份）9.OSN3500单子架满配置功耗760W，保险容量一般选择20A ;10.OSN3500的SCC板默认对-48V电源进行检测，检测范围是-41V〜-60V ;如果使用-60V电源供电，则需要把主控板上的跳线J16、J17的跳线帽拆掉。
11.TDA/COA/HUB 等可以由PIU板上的辅助电源接口供电12.单板工作电源模块输出异常时有告警（power_abnormal）。

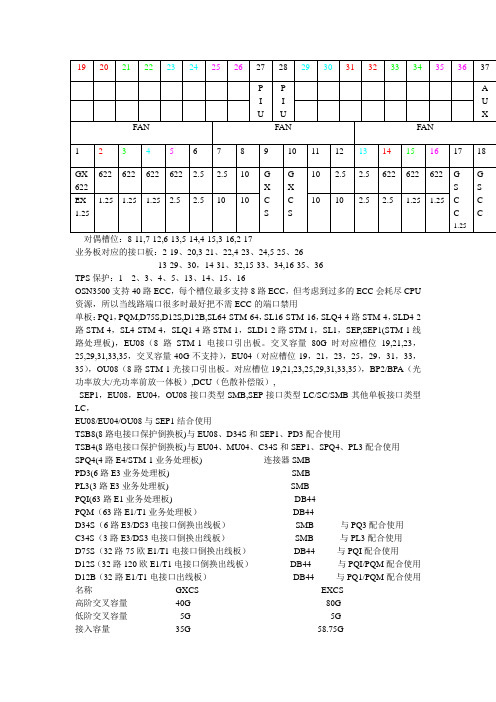

13.交叉能力14.槽位最大接入容量40G容量时FAN80G容量时15.对偶板位S LO T 1SLOT2*S LOT3S LOT4S LOT55LOT6S LOT7SLOT8S L OT9S L OTS LOT11S LOT12SLOT13S LOT14S LOT155L OT6S LOT17S LOT18SCCSCC♦4亠Fiber Rout ing条件对偶槽位4OGbit/s交叉容量（3、16）、（4、15）、（ 5、14）、（ 6、13）、（ 7、12）、（ &80Gbit/s交叉容量（2、17）、（ 3、16）、（ 4、15）、（ 5、14）、（ 6、13）、（ 7、12）、（ & 11）16. TPS设备级别的保护⑴ SSN1PQ1和SSN1PQM支持1:8保护（2M电口级保护），保护槽位固定为1号槽位，无对应接口板槽位；（对3500来说2M支路板只有这两种）（2） SSN1SEP、SSN1SPQ4、SSN1PD3、SSN1PL3 支持1:3 保护（高速电口保护），保护槽位固定为2和16槽位，有对应接口板槽位。
概述1.单子架最多支持2个STM-64的ADM或4个STM-16的ADM2.单子架可上下504个2M业务3.单子架可提供15个处理板槽位，16个接口板槽位4.16路输入4路输出的开关量告警接口5.4路机柜告警灯输出接口6.1个公务电话接口、2个出子网话音接口7.-48V电源1＋1保护系统(热备份)8.单板3.3V电源1：N保护系统（冷备份）9.OSN3500单子架满配置功耗760W，保险容量一般选择20A ；10.OSN3500的SCC板默认对-48V电源进行检测，检测范围是-41V～-60V；如果使用-60V电源供电，则需要把主控板上的跳线J16、J17的跳线帽拆掉。
11.TDA/COA/HUB等可以由PIU板上的辅助电源接口供电12.单板工作电源模块输出异常时有告警(power_abnormal)。
13.交叉能力14.槽位最大接入容量40G容量时80G容量时1、15. 对偶板位(1)16. TPS 设备级别的保护(1) SSN1PQ1和SSN1PQM 支持1:8保护（2M 电口级保护），保护槽位固定为1号槽位，无对应接口板槽位；（对3500来说2M 支路板只有这两种）(2) SSN1SEP 、SSN1SPQ4、SSN1PD3、SSN1PL3支持1:3保护（高速电口保护），保护槽位固定为2和16槽位，有对应接口板槽位。
17.OSN3500/2500设备TPS保护倒换特点(1)主控板不在位或故障时，倒换仍然可以成功。
(2)OSN3500设备最多可同时配置3个保护组，其中2M（PQM、PQ1）支持一组1：8保护，板位1保护2、3、4、5、13、14、15、16；34M（PD3、PL3）或140M、155M（PQ4、SEP1）支持两组1：3保护，板位2保护3、4、5或板位16保护13、14、15。
(3)2500设备最多可同时配置3个保护组，其中2M大板支持一组1：4保护，板位5保护6、7、12、13；2M小板支持两组1：2保护，板位5保护6、7或板位19保护20、21；34M或155M支持两组1：1保护，板位6保护7或板位13保护12。
(4)支持部分单板类型的混合保护,PQM可以同时保护PQM和PQ1；PD3可以同时保护PD3和PL3；其余类型的单板作为保护板时，工作板类型必须同保护板一致。
(5)由于所有的TSB转接板都没有出线口，所以TPS保护板不支持额外业务。
(6)TPS保护是单板级保护，所以发生一般的误码、指针调整、个别通道业务中断是不会引起TPS倒换的，除非是芯片失效引起的才有可能触发TPS倒换。
18.SLT1：12路STM-1光接口板※当使用EXCSA或UXCSA/B交叉板时，SLT1在1~4,15~16槽位支持 1 ~8光口；在5~8,11~14槽位支持1~12光口；当使用GXCSA交叉板时，SLT1在1~5,14~16槽位支持1~4光口；在6~8,11~13槽位支持1~12光口19.EGS21、支持VC-12、VC-3的映射方式，业务支持GFP、LAPS、HDLC封装。
2、支持以太网业务的二层交换功能和快速生成树协议，支持EPL、EVPL、EPLn、EVPLn。
20.EFS0/EFS4/ETS8/EGS21、EPLAN基于VB（Virtual Bridge）+VLAN方式的数据隔离。
支持VB的创建、删除和查询，VB数目最大为16个（N2EGS2最大支持2个），每个VB逻辑端口最大为30个。
2、EFS0板与ETS8板（插在工作板后）和TSB8板（插在保护板后）配合使用可以实现10M/100M 以太网电接口业务的1:1的TPS保护。
3、N2EFS0支持两组1:1 TPS保护，slot 2的单板保护slot 3的单板，slot 16的单板保护slot 15的单板4、注：N2EGS2/N2EFS0单板均支持带宽自适应，根据所插放槽位的容量自动调整自身的上行带宽21.透传板EGT2/EFT81、EGT2支持2个Vctrunk,上行带宽为2.5G;2、EFT8支持16个Vctrunk, 上行带宽为1.25G;3、两种单板封装格式HDLC、LAPS、GFP-F均支持。
4、EGT2和EFT8单板均支持带宽自适应，根据所插放槽位的容量自动调整自身的上行带宽5、EFT8自身实现8路电口以太网信号接入；配合ETF8实现16路电口以太网信号接入；6、配合EFF8实现8路光口以太网信号、8路电口以太网信号接入。
22.交叉时钟单元GXCSA/EXCSA/UXCS/XCE1、支持单板1+1热备份，保护方式为恢复式倒换和不恢复式倒换可选。
默认为不恢复式倒换。
2、支持GXCS向EXCS或UXCS的平滑升级，信号失效时间小于50ms。
EXCS向UXCS3、提供2路同步时钟（2MHz或2Mbit/s）的输入和输出。
4、外时钟的输入/输出接口在AUX板上5、GXCSA、EXCSA、UXCS位于子架的slot 9，10槽位，23.SCC1、完成主控、公务、通信和系统电源监控的功能2、控制16入4出的开关量3、对系统了两路-48V电源进行监测4、上报PIU板的告警5、对AUX板3.3V电源进行监测，并提供对AUX板的控制信号6、控制4路机柜告警灯7、提供智能风扇风速控制和风扇告警管理功能。
8、提供电源接入板PIU的在位检测功能和PIU中的防雷模块失效检测功能。
9、GSCC 板面板上没有接口，它提供的接口通过AUX 板引出24.SSN1AUX●SSN1AUX提供BITS时钟（2路75欧姆时钟输入、输出接口和2路120欧姆时钟输入、输出接口，其中同一路120欧姆时钟输入、输出是在同一个RJ25接口中）、F&f管理串口、F1口（同向64K数据口）、OAM串口网管口、1路公务电话、2路出子网连接电话（E1~E2）、4路广播数据口（S1~S4）、16入4出开关量和告警信号等接口。
●SSN1AUX接口板还提供设备3.3V/82.5Watts 电源集中备份功能。
●面板上右上角STAT状态指示灯为双色指示灯，仅指示AUX本板工作电源好坏。
系统备份电源模块的好坏由主控板SCC拉手条上的PWRC指示灯指示●由于SSN1AUX单板本身无CPU，它的管理是通过SSN1SCC来完成●SSN1AUX拉手条对外只有三个10M/100M以太网口，它们分别是网管网口（ETH）、COM调试网口（COM）和扩展子架网口（EXT）。
25.支持REG功能的单板有SL64，SF16，SL16，在REG模式下，只处理再生段开销和FEC开销。
26.OptiX OSN 3500的时钟功能如下：●支持SSM时钟协议。
●支持支路重定时。
●支持2路75欧外时钟输入和输出，2048kbit/s或2048kHz。
●支持2路120欧外时钟输入和输出，2048kbit/s或2048kHz。
································································································································································································································································································································硬件安装指导1.OSN3500/2500采用ETSI300深机柜。
