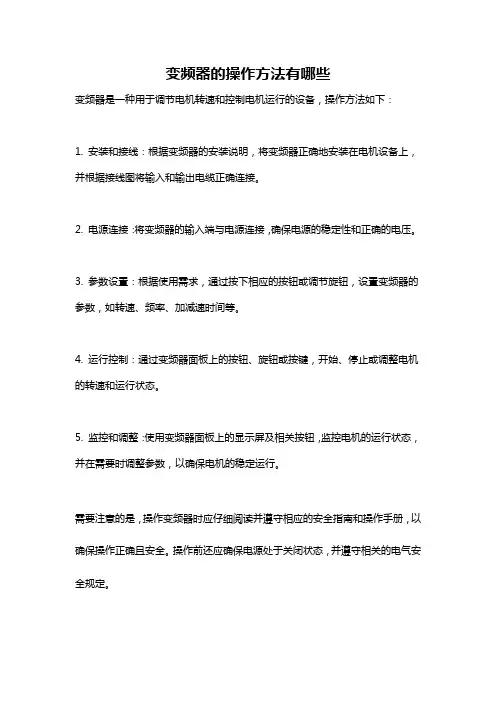

变频器的操作方法有哪些
变频器是一种用于调节电机转速和控制电机运行的设备，操作方法如下：
1. 安装和接线：根据变频器的安装说明，将变频器正确地安装在电机设备上，并根据接线图将输入和输出电缆正确连接。
2. 电源连接：将变频器的输入端与电源连接，确保电源的稳定性和正确的电压。
3. 参数设置：根据使用需求，通过按下相应的按钮或调节旋钮，设置变频器的参数，如转速、频率、加减速时间等。
4. 运行控制：通过变频器面板上的按钮、旋钮或按键，开始、停止或调整电机的转速和运行状态。
5. 监控和调整：使用变频器面板上的显示屏及相关按钮，监控电机的运行状态，并在需要时调整参数，以确保电机的稳定运行。
需要注意的是，操作变频器时应仔细阅读并遵守相应的安全指南和操作手册，以确保操作正确且安全。
操作前还应确保电源处于关闭状态，并遵守相关的电气安全规定。
引言概述：正文内容：一、变频器的基本操作步骤1.1供电和连接：将变频器与电源连接，并确保供电电源稳定。
注意接线的正确性，以避免电路短路或其他安全问题。
1.2开机和复位：按下变频器的开关按钮，启动变频器。
同时，进行系统的复位，将所有参数恢复到出厂设置。
1.3设定运行模式：根据实际需求，选择适当的运行模式。
常见的运行模式包括手动、自动和外部控制模式等。
1.4设置运行参数：根据设备的特点和工作要求，调整变频器的运行参数。
包括频率、电流、转速等参数的设置。
1.5监控和调试：启动运行后，定期监控变频器的运行状态，及时发现和解决问题。
同时，进行必要的调试，以保证系统的正常运行。
二、变频器参数的设置和调整方法2.1频率设置：根据实际工况，合理设置变频器的输出频率。
同时，需要考虑电机类型、负载特性等因素。
2.2电压和电流设置：根据电机的额定电压和电流参数，设置变频器的输出电压和电流。
确保电机的正常运行。
2.3加速和减速曲线设置：调整变频器的加速和减速曲线，使电机在启动和停止过程中能够平稳运行，避免冲击和损坏。
2.4制动设置：对于某些需要快速制动的设备，需要设置制动模式和制动电阻，确保设备能够快速停止。
2.5通信设置：对于需要与其他设备进行通信的系统，需要设置通信参数，以实现设备之间的数据交互和控制。
三、变频器的故障排除和维护3.1常见故障类型：介绍常见的变频器故障类型，包括过载、短路、过热等，并分析故障原因。
3.2故障排除步骤：提供一般性的故障排除步骤，包括排查故障现象、分析故障原因、采取合适的措施解决故障。
3.3维护和保养：介绍变频器的定期维护和保养措施，包括清洁、检查连接线路、定期更换电解电容等。
四、变频器在不同应用场景的操作说明4.1电梯变频器的操作：详细介绍电梯变频器的操作步骤和注意事项，确保电梯的安全和正常运行。
4.2水泵变频器的操作：阐述水泵变频器的操作方法，包括自动控制、远程控制等功能，以及应对突发故障的措施。

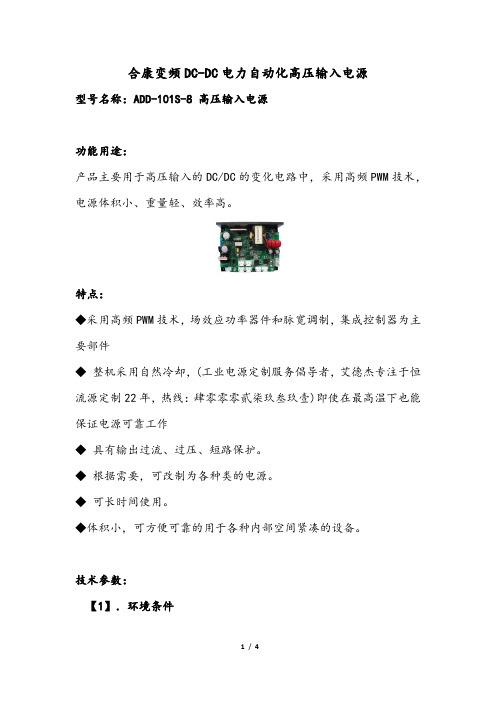

合康变频DC-DC电力自动化高压输入电源
型号名称：ADD-101S-8 高压输入电源
功能用途：
产品主要用于高压输入的DC/DC的变化电路中，采用高频PWM技术，电源体积小、重量轻、效率高。
特点：
◆采用高频PWM技术，场效应功率器件和脉宽调制，集成控制器为主要部件
◆整机采用自然冷却，(工业电源定制服务倡导者，艾德杰专注于恒流源定制22年，热线：肆零零零贰柒玖叁玖壹)即使在最高温下也能保证电源可靠工作
◆具有输出过流、过压、短路保护。
◆根据需要，可改制为各种类的电源。
◆可长时间使用。
◆体积小，可方便可靠的用于各种内部空间紧凑的设备。
技术参数：
【1】．环境条件
【2】.电气特点
【3】．安规特性
【4】．外型尺寸：120mm ×93mm ×39mm。
变频器调试和操作方法
变频器是一种电气设备，用于调节交流电机的转速和电压。
以下是变频器的调试和操作方法：
1. 连接变频器和电机：首先将变频器与电源相连，然后将变频器的输出端与电机连接。
确保连接正确并紧固好。
2. 设置变频器参数：根据实际需求，设置变频器的参数。
这些参数包括输入电压、输出电压、输出频率、过载保护等。
可以通过变频器上的面板或者专门的调试软件进行设置。
3. 启动变频器：打开变频器的电源开关，然后按下变频器面板上的启动按钮或者使用遥控器启动变频器。
此时，变频器会将电源的直流电转换为交流电，并输出给电机。
4. 调试电机转速：通过调整变频器的输出频率，可以控制电机的转速。
可以通过变频器面板上的旋钮或者软件界面上的调节按钮进行调整。
根据需要，逐步提高或降低输出频率，直到达到所需的电机转速。
5. 监测电机运行状态：在电机运行过程中，可以通过变频器的显示屏或者软件界面来监测电机的运行状态，包括电流、转速、温度等。
如果发现异常，可以及时采取措施进行处理。
6. 停止变频器：当不需要使用变频器时，可以按下停止按钮或者使
用遥控器停止变频器的运行。
然后关闭变频器的电源开关。
需要注意的是，变频器的调试和操作需要具备一定的电气知识和经验，如果不熟悉操作，请寻求专业人员的帮助。
此外，操作变频器时，要注意安全，避免触电和其他意外事故的发生。
变频器运行操作说明在正常的运行状态下，您仅需对如下过程的操作：启动：在预启动状态下，按触摸屏的“启动”按钮，将使变频器工作输出，并驱动电机缓慢运转至设定频率。
需要留意的是：必需在无故障告警的条件下，此按钮才能起作用。
加速：每按一次触摸屏的“加速”按钮，变频器输出频率将上升1Hz。
需要留意的是，您必需在变频调速运行中，此按钮才能起作用。
另外，您也可以通过P50直接设定到所要达到得频率值。
详细方法：在触摸屏上按“设置”按钮，将弹出参数设定图框，在“P参数号：”一栏输入50，在“P参数下传值：”一栏输入预设定的频率值，再按“P参数下设”按钮，确定即可。
减速：按触摸屏的“减速”按钮，变频器输出频率将下降。
其步长已经设定为1Hz。
需要留意的是：必需在变频调速运行中，此按钮才能起作用。
另外，您也可以通过P50直接设定到所要达到得频率值，详细方法祥见上面的“加速”部分。
停止：按触摸屏的“停止”按钮，变频器输出频率将缓慢下降，直至停止输出，然后关闭泵的出口阀门。
此时，变频器将进入预启动状态。
停止后的变频器除检修维护需要断高压外，一般无需再断高压，可以重新按“启动”按钮启动变频器。
需要留意的是：第一，待电机完全停止后方可再次启动变频器；第二，变频器停止后，虽停止了输出，但自身仍待电，因此决不能打开变频器柜门，否则会有触电的危急。
篇2：变频器安全操作规程一、变频器的使用要点在使用变频器时，为确保变频器安全、高效、牢靠地运行，应留意以下几点：1.变频器接地端子必需牢靠接地，以有效抑制射频干扰，曾强系统牢靠性。
系统最好采用独立接地，接地电阻小于1欧。
系统中的传感器、I/O接口、屏蔽层等接地线，应与系统接地汇流排独立接地。
2.环境温度对变频器的使用寿命有很大的影响，环境温度每上升10度，变频器寿命就会减半。
因此变频器应置于有空气调整的环境里，温度应掌握在22度-28度，相对湿度RH≤70%-75%。
3.变频器调速系统的运行与停止不能使用断路器和接触器直接操作，而要用变频器掌握端子或变频器面板建来操作，否则或造成变频器端子失控，并可能造成变频器损坏。
各种变频器面板操作方法
1. 基本面板操作方法：变频器基本面板通常包含开关机按钮、方向按钮、速度设置按钮、调速旋钮等。
开关机按钮是用来开启或关闭变频器电源，方向按钮是用来选择马达转向方向，速度设置按钮用来调整马达转速，调速旋钮可以手动调节马达转速。
2. 参数设置方法：为了满足不同马达的工作需求，变频器还拥有丰富的参数设置功能。
在变频器的面板上，有许多指示灯和数字显示屏，这些是用来显示变频器参数设置状态和马达运行状态的。
要设置参数，首先需要进入参数设置模式，然后根据需要的操作选择相应的编号、设置范围、参数类型等。
3. 故障排除方法：变频器是一种复杂的电子设备，使用过程中难免有故障发生。
一些常见的故障包括电源故障、电机故障、开关故障等。
面板上通常也会有指示灯来提示故障的类型和位置。
当发生故障时，可以根据指示灯的提示，使用相应的排除方法来解决问题。
4. 远程控制方法：一些高档变频器还支持远程控制功能。
远程控制可以通过计算机或其他智能设备来实现，使得用户可以通过网络或其他方式来监控和控制马达的运行状态。
在面板上，通常还会有相应的远程控制接口，用户可以通过这些接口与其他设备进行通信。
变频器调试和操作方法
1. 阅读用户手册：在开始调试之前，仔细阅读变频器的用户手册，了解其功能、参数设置和安全注意事项。
2. 安装和连接：将变频器正确安装在电机控制系统中，并按照手册连接电源、电机和控制信号。
3. 参数设置：根据具体应用需求，设置变频器的参数，如输入电压、输出频率、加速度、减速度等。
这些参数可以通过变频器的控制面板或软件进行设置。
4. 自动调整：许多变频器具有自动调整功能，可以根据电机的特性自动调整参数，以实现最佳性能。
可以尝试启用此功能。
5. 手动调整：如果自动调整不满足要求，可以进行手动调整。
根据实际情况，调整变频器的PID 参数、转矩补偿等，以优化电机的运行。
6. 运行测试：在完成参数设置后，进行运行测试，观察电机的启动、加速、减速和停止是否正常，以及输出频率是否符合要求。
7. 故障排除：如果在调试或操作过程中遇到故障，参考用户手册中的故障排除指南，检查连线、参数设置和传感器等，以解决问题。
8. 安全注意事项：在操作变频器时，务必遵守安全规定，如正确接地、避免触电等。
需要注意的是，具体的变频器调试和操作方法可能因品牌和型号而有所不同。
因此，在进行操作之前，请务必仔细阅读相关的用户手册和操作指南，并在必要时寻求专业人士的帮助。
变频器操作说明引言：变频器是一种重要的电气设备，广泛应用于工业生产中。
它可以调节电机的转速和输出频率，实现电机的精确控制。
本文将详细介绍变频器的操作方法和注意事项，以帮助用户正确、安全地使用变频器。
一、基本概念及结构1. 变频器的定义：变频器是一种电力电子装置，用于调节交流电机的转速和输出频率。
2. 变频器的结构：变频器由整流器、滤波器、逆变器和控制电路组成。
二、操作步骤1. 连接电源：将变频器与电源连接，并确保电源稳定。
注意，使用变频器时应在低电压状态下启动。
2. 连接电机：将变频器与电机连接，确保连接牢固。
3. 设置参数：根据需要，对变频器进行参数设置。
常见的设置包括输入电压、输出频率、启动时间等。
请参考变频器的操作手册进行具体设置。
4. 启动变频器：按照操作手册中的步骤，启动变频器并调节转速。
注意，变频器启动后，应逐渐增加转速，而不是突然加大转速。
5. 改变转速和频率：根据需要，通过控制按钮或遥控器来改变变频器的转速和输出频率。
注意，改变转速和频率时要缓慢进行，以避免意外情况发生。
6. 停止变频器：在使用完毕后，按下停止按钮，将变频器停止。
注意，停止变频器时，应逐渐减小转速，而不是突然停止。
三、注意事项1. 安全操作：在进行任何操作之前，请确保变频器和电机已停止工作，并断开与电源的连接。
操作过程中，要保持手部干燥，避免触摸高压部分。
2. 用户手册：详细阅读并遵守变频器的操作手册，了解其安全使用、维护和故障排除方法。
3. 环境要求：变频器应放置在干燥、通风良好的环境中，避免尘埃、水分和腐蚀性气体的侵入。
4. 温度控制：变频器正常工作时会产生一定的热量，应确保周围温度适宜，并避免过热。
必要时，可以增加附加散热装置。
5. 维护保养：定期检查变频器的连接线、电缆和风扇等部件是否松动或损坏。
如有问题，请及时修理或更换。
6. 故障排除：如果变频器出现故障，不要擅自修复，请向专业人员咨询或联系供应商。
7. 停电保护：在停电后，应等待至少5分钟再重新启动变频器，以避免电源突然恢复引起的问题。
目录一、安全须知 0二、概述 (2)三、技术指标 (3)四、产品参数列表 (4)五、结构特性与安装 (7)腔体内部结构 (11)六、工作原理及主要元器件 ............................... 错误！未定义书签。
七、显示屏显示界面 (13)八、安装注意事项 (15)十、保养与维护 (19)十一、储存与运输 (19)十二、开箱检查 (20)一、安全须知为了您的人身和设备安全，在使用本变频器之前，请仔细阅读本章节内容，并在以后的搬运、安装、调试、运行、维修过程中严格执行。
1、使用警告和标识定义关于对特定条件及其它会导致人员伤害或设备损坏的警告本符号提示如果不按要求操作，可能导致死亡、重伤或严重的财产损失。
本符号提示如果不按要求操作，可能使身体受伤或设备损坏。
本符号说明操作时需注意的事项。
本符号提示一些有用的信息。
2、安全须知2.1、非专职人员不得擅自操作本设备！2.2、设备外壳必须良好接地！2.3、禁止直接对连接到变频器上的电缆进行绝缘摇测！2.4、接线时请注意输入接线柱标志 R、S、T(电源)和输出接线柱标志 U、V、W（电机）不得接错！2.5、将变频器从地面运至工作地点第一次上电前或长期存放之后再上电，应确认内部完好、无积露！2.6、不得随意改变本说明书规定的配接设备！2.7、设备应避开有淋水的地方！2.8、变频器防爆及电气性能，出厂前均已检验合格，严禁用户改动变频器壳体的结构和电气参数，并做好隔爆面的防护，避免磕碰划伤！2.9、设备在带电情况下，严禁松动隔爆壳紧固件，在检修或处理故障时，请注意“严禁带电开盖”、“断电后 15分钟开盖”！2.10、断电后15分钟，才允许打开前门！2.11、检修被驱动设备时，务必断开变频器的隔离开关！2.12、检修变频器前，断开隔离开关，并断开前级电源！二、概述1、适用范围矿用隔爆兼本质安全型交流变频器（以下简称变频器）适用于交流50Hz、电压660V或1140V供电系统、630kW 及以下三相交流永磁同步电动机的调速控制。
1，如何区分重故障和轻故障？轻故障时，系统发出报警信号，故障指示灯闪烁。
重故障发生时，系统发出故障指示，故障指示灯常亮。
同时发出指令去分断高压、合闸禁止，并对故障信息、高压分断指令作记忆处理。
重故障状态不消除，故障指示、高压分断指令依然有效。
2，轻故障都有哪些？轻故障包括：变压器超温报警、柜温超温报警、柜门打开、单元旁路，系统对轻故障不作记忆处理，仅有故障指示，故障消失后报警自动消除。
变频器运行中出现轻故障报警，系统不会停机。
停机时出现轻故障报警，变频器可以继续启动运行。
3，重故障具体都有哪些？系统发生下列故障时,按照重故障处理，并在监视器左上角显示重故障类型：外部故障、变压器过热、柜温过热、单元故障、变频器过流、高压失电、接口板故障、控制器不通讯、接口板不通讯、电机过载、参数错误、主控板故障。
单元故障包括：熔断器故障、单元过热、驱动故障、光纤故障、单元过压。
外部故障必须先解除高压分断（柜门按钮或外部接点）状态再系统复位，才能使系统恢复到正常状态；除外部故障以外的重故障发生后，直接系统复位即可使系统恢复到正常状态，但在再次上电前一定要找出故障原因。
单元故障发生后，只有再次上高压电源方能检测到单元状态。
若故障较难分析且无法确定能否二次上高压时，请向我们咨询。
注意：切忌在未查明故障原因前贸然二次上电，否则可能严重损坏变频器！4,变压器超温报警当变压器温控仪测量温度大于其设置的报警温度（默认设置为100℃）时，温控仪超温报警触点闭合；检查变压器柜顶风机或柜底风机是否工作正常（如果柜底风机工作不正常，可能出现三相温度相差较大）；测温电阻是否正常（有无断线、线路插头接触不良，如果接触不良，温度值将偏高）；过滤网是否堵塞（拿一张A4纸置于过滤网上，看是否能吸附，否则需要清洁过滤网）；变频器是否长期工作于过载状态；环境温度是否过高（环境温度应低于45℃，否则需要加强通风）；安装于变压器柜内正面底部的风机开关和接触器是否断开；变压器柜风机控制和保护电路是否正常。
1，如何区分重故障和轻故障？轻故障时，系统发出报警信号，故障指示灯闪烁。
重故障发生时，系统发出故障指示，故障指示灯常亮。
同时发出指令去分断高压、合闸禁止，并对故障信息、高压分断指令作记忆处理。
重故障状态不消除，故障指示、高压分断指令依然有效。
2，轻故障都有哪些？轻故障包括：变压器超温报警、柜温超温报警、柜门打开、单元旁路，系统对轻故障不作记忆处理，仅有故障指示，故障消失后报警自动消除。
变频器运行中出现轻故障报警，系统不会停机。
停机时出现轻故障报警，变频器可以继续启动运行。
3，重故障具体都有哪些？系统发生下列故障时,按照重故障处理，并在监视器左上角显示重故障类型：外部故障、变压器过热、柜温过热、单元故障、变频器过流、高压失电、接口板故障、控制器不通讯、接口板不通讯、电机过载、参数错误、主控板故障。
单元故障包括：熔断器故障、单元过热、驱动故障、光纤故障、单元过压。
外部故障必须先解除高压分断（柜门按钮或外部接点）状态再系统复位，才能使系统恢复到正常状态；除外部故障以外的重故障发生后，直接系统复位即可使系统恢复到正常状态，但在再次上电前一定要找出故障原因。
单元故障发生后，只有再次上高压电源方能检测到单元状态。
若故障较难分析且无法确定能否二次上高压时，请向我们咨询。
注意：切忌在未查明故障原因前贸然二次上电，否则可能严重损坏变频器！4,变压器超温报警当变压器温控仪测量温度大于其设置的报警温度（默认设置为100℃）时，温控仪超温报警触点闭合；检查变压器柜顶风机或柜底风机是否工作正常（如果柜底风机工作不正常，可能出现三相温度相差较大）；测温电阻是否正常（有无断线、线路插头接触不良，如果接触不良，温度值将偏高）；过滤网是否堵塞（拿一张A4纸置于过滤网上，看是否能吸附，否则需要清洁过滤网）；变频器是否长期工作于过载状态；环境温度是否过高（环境温度应低于45℃，否则需要加强通风）；安装于变压器柜内正面底部的风机开关和接触器是否断开；变压器柜风机控制和保护电路是否正常。
变频器的基本操作变频器是一种电器设备，用于调节电源频率和电压，以控制电动机或其他电器设备的运行速度和输出功率。
变频器广泛应用于工业生产、建筑、矿山、农业等领域。
下面将详细介绍变频器的基本操作。
1.开机与关机：变频器开机前，需要先确认电源电压是否与变频器标称电压一致。
开启电源后，变频器会进行自检，根据设定的参数进行初始化设置。
关机时，应先将变频器停止工作，然后再关闭电源开关。
2.参数设置：变频器参数设置是其使用中非常重要的一步。
首先需要了解电机的额定功率、额定电压和额定电流，然后根据需要设定变频器的额定电压、额定电流等参数。
参数设置包括控制模式、转动方向、转速范围等。
变频器通常配备了操作面板和数字显示屏，通过操作面板和屏幕上的按键可以进行参数的设置和调整。
3.运行控制：变频器运行状态的控制通常有手动和自动两种方式。
手动控制可通过变频器面板上的按键，直接设置电机的转速和运行方向。
自动控制则是通过连接传感器或PLC等外部控制设备，实现对变频器的远程操作。
变频器有启动、停止、加速、减速、正转、反转等运行控制功能。
4.频率调节：变频器的主要作用之一是调节电机的转速，其中关键是调节输出频率。
变频器允许用户通过控制面板或外部设备调节输出频率，从而实现电机的转速控制。
在调节频率时，需要考虑电机的额定电压和额定电流。
5.保护功能：变频器通常配备了各种保护功能，以确保电机和变频器本身的安全稳定运行。
常见的保护功能包括过流保护、过压保护、欠压保护、过温保护等。
当电机或变频器发生故障或异常情况时，保护功能将自动触发，停止电机的运行并显示相关的故障信息。
6.监测和诊断：变频器通常具有数据监测和故障诊断功能，通过连接电脑或监控系统，可以实时监测变频器的运行状态和各项参数。
当发生故障时，变频器将输出相应的故障代码，通过查阅故障代码手册，可以快速定位故障原因和解决办法。
7.调试和维护：在安装和使用变频器之前，需要进行调试和维护工作。
