外墙聚苯板保温隔热系统涂料饰面施工组织设计

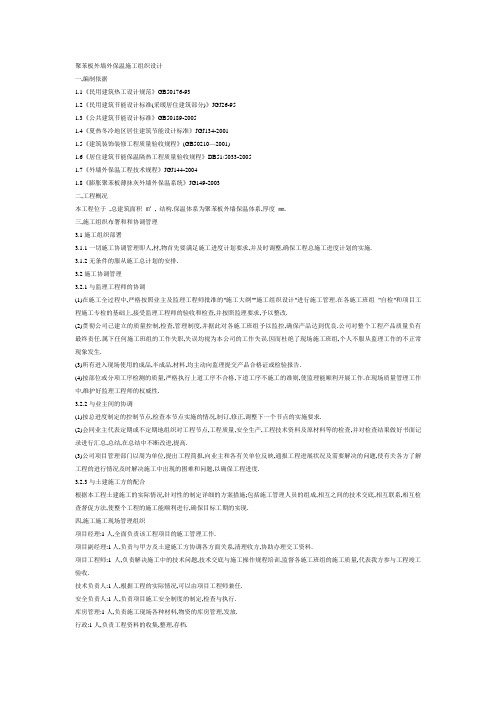

聚苯板外墙外保温施工组织设计一,编制依据1.1《民用建筑热工设计规范》GB50176-931.2《民用建筑节能设计标准(采暖居住建筑部分)》JGJ26-951.3《公共建筑节能设计标准》GB50189-20051.4《夏热冬冷地区居住建筑节能设计标准》JGJ134-20011.5《建筑装饰装修工程质量验收规程》(GB50210—2001)1.6《居住建筑节能保温隔热工程质量验收规程》DB51/5033-20051.7《外墙外保温工程技术规程》JGJ144-20041.8《膨胀聚苯板薄抹灰外墙外保温系统》JG149-2003二,工程概况本工程位于,总建筑面积㎡, 结构.保温体系为聚苯板外墙保温体系,厚度㎜.三,施工组织布署和和协调管理3.1施工组织部署3.1.1一切施工协调管理即人,材,物首先要满足施工进度计划要求,并及时调整,确保工程总施工进度计划的实施.3.1.2无条件的服从施工总计划的安排.3.2施工协调管理3.2.1与监理工程师的协调(1)在施工全过程中,严格按照业主及监理工程师批准的"施工大纲""施工组织设计"进行施工管理.在各施工班组"自检"和项目工程施工专检的基础上,接受监理工程师的验收和检查,并按照监理要求,予以整改.(2)贯彻公司己建立的质量控制,检查,管理制度,并据此对各施工班组予以监控,确保产品达到优良.公司对整个工程产品质量负有最终责任.属下任何施工班组的工作失职,失误均视为本公司的工作失误.因而杜绝了现场施工班组,个人不服从监理工作的不正常现象发生.(3)所有进入现场使用的成品,半成品,材料,均主动向监理提交产品合格证或检验报告.(4)按部位或分项工序检测的质量,严格执行上道工序不合格,下道工序不施工的准则,使监理能顺利开展工作.在现场质量管理工作中,维护好监理工程师的权威性.3.2.2与业主间的协调(1)按总进度制定的控制节点,检查本节点实施的情况,制订,修正,调整下一个节点的实施要求.(2)会同业主代表定期或不定期地组织对工程节点,工程质量,安全生产,工程技术资料及原材料等的检查,并对检查结果做好书面记录进行汇总,总结,在总结中不断改进,提高.(3)公司项目管理部门以周为单位,提出工程简报,向业主和各有关单位反映,通报工程进展状况及需要解决的问题,使有关各方了解工程的进行情况及时解决施工中出现的困难和问题,以确保工程进度.3.2.3与土建施工方的配合根据本工程土建施工的实际情况,针对性的制定详细的方案措施;包括施工管理人员的组成,相互之间的技术交底,相互联系,相互检查督促方法,使整个工程的施工能顺利进行,确保目标工期的实现.四,施工施工现场管理组织项目经理:1人,全面负责该工程项目的施工管理工作.项目副经理:1人,负责与甲方及土建施工方协调各方面关系,清理收方,协助办理交工资料.项目工程师:1人,负责解决施工中的技术问题,技术交底与施工操作规程培训,监督各施工班组的施工质量,代表我方参与工程竣工验收.技术负责人:1人,根据工程的实际情况,可以由项目工程师兼任.安全负责人:1人,负责项目施工安全制度的制定,检查与执行.库房管理:1人,负责施工现场各种材料,物资的库房管理,发放.行政:1人,负责工程资料的收集,整理,存档.施工技术人员:若干,根据施工量与施工工期的情况决定施工人员的多少. 附项目部组织管理机构图机具名称单位数量机具名称单位数量砂浆搅拌机台2运料斗车台16水桶只402—3米靠尺把7滚刷把8铅坠只7电锤把6水泥钉粒若干切割机台3抹刀把20剪刀把5五,主要施工机具配置六,施工现场临时设施6.1临时用地,用房序号名称面积(平方米)备注1搅拌站502材料库房803现场办公室104职工宿舍1006.2施工用电采用五芯电缆,从业主提供的电源处接入现场.并且设分配电箱,施工现场临时用电安全技术规范,根据国标JGJ-59-99标准实施. 6.3施工用水根据业主提供的给水管进口头子接入水源,并设置储水桶,以防用水高峰期供水不足.七,施工进度计划本工程计划于年月日开工,至年月日竣工,施工总工期为天.八,施工方法8.1工艺流程找平层(由总包方施工并进行交验)—基层清理—吊垂直,套方,弹控制线,贴饼,冲筋,做口—粘贴保温板—抹抗裂砂浆—压入钢网—打膨胀舒乐钉—抹抹面砂浆—饰面层8.2施工要点8.2.1基层处理墙面应清理干净,清洗油渍,清扫浮灰等;墙面松动部分应采取措施加固.墙表面凹凸≥5mm时应予以剔除或填补.8.2.2保温层施工(1)保温层粘结材料的配制:严格按照规定的配合比和操作程序进行保温层材料的配制,确保粘结效果.(2)保温层粘贴:在已清理好的砼墙面和砖墙面上直接用已拌制好的保温粘结材料,采用框点法粘贴聚苯板.注意平整度控制,并确保保温层与墙体的粘结要达到密实,严禁有虚粘,脱落的现象,粘贴面积不得小于苯板面积的40%.保温层成形时要保证其平整度和垂直度达到验收规程标准,粘帖好后须静置24小时后,方可进行下一道工序.在所有门,窗,洞的四角处苯板不得拼接,须用整块的苯板进行切割成型,且板缝距角不小于200㎜.在所有阴阳角处,必须采用错缝粘贴的方法,用线锤,靠尺控制其垂直度,并用角尺检查.(3)聚苯板固定:用塑料膨胀锚栓固定聚苯板,锚固点平均㎡/7个,有效锚固深度不小于50㎜.8.2.3镀锌钢丝网钢片网的铺贴应从上往下进行,先将顶端用膨胀舒乐钉将其固定,保证钢片网平直的贴于保温层面上然后从上往下逐排用膨胀钉将钢网固定,固定后的钢网应牢固,紧密贴在保温层上.钢片网应根据结构尺寸裁剪四角网分段进行铺贴,四角网的长度最长不应超过3m,为使边角施工质量得到保证,将边角处的四角网施工前预先折成直角.在裁剪网丝过程中不得将网形成死折,在铺贴过程形成网兜,网张开后应顺方向依次平整铺贴.网与网之间的搭接长度均应大于40mm,绑扎点的间距不应大于300mm,局部不平整的部位可临时做U型卡子调整直到平整为止,四角网不宜固定过死,留有一定的空隙,便于四角网包裹在抗裂砂浆中.阴阳角,窗口,女儿墙,沉降缝等钢丝网收头处应使钢丝岗固定在主体结构上.8.2.4抗裂砂浆的施工搅拌均匀的抗裂砂浆按传统水泥砂浆施工方法在保温层上压抹,使之平整密实,收光压实后将钢网压入抗裂砂浆中,压好后的钢网应尽量靠近抗裂砂浆的外缘,以露纹不见色为最佳. 抗裂砂浆的总厚度控制在3-5mm,不宜过厚.表面不宜过于平整和光滑,应有一定的粗糙度,以便于后工序施工8.3设置伸缩缝按图纸设计要求设置伸缩缝.在实际使用过程中,夏,冬季温度与湿度是复合,交替,周期性地作用在面层上,体系必须设置伸缩缝. 8.4憎水加强措施因本工程外墙饰面形式复杂,对外墙渗水有特殊要求,应采取以下措施,以确保其憎水效果.(1)对抗裂砂浆应在不改变其它性能的前提下,提高其憎水性.(2)采取特殊构造,以阻断或延长水路以确保墙体抗渗性能.8.5成品的保护保温基层施工完毕后,因强度较低,应注意勿让外物扰动基层, 影响粘结效果.面层罩面未达强度前,严禁外力因素重击,以免影响成型效果.对施工现场的全部预埋件,管件进行保护,以免施工时粘上砂浆或受到损坏.8.6主要控制项目本系统所使用的所有材料质量和技术性能均应满足有关国家标准,行业标准及本规程的要求,应检查出厂合格证或进行复检.保温层的厚度及构造做法应符合建筑节能设计要求,保温层厚度应均匀,不允许有超规程的正负偏差.保温层与基层墙体以及各构造层之间必须粘结牢固,无脱层,空鼓,裂缝.保温层外饰面粘贴面砖时,粘结强度应符合JGJ110-1997标准要求.8.7一般控制项目表面平整,洁净,接茬平整,无明显抹纹,线角应顺直,清晰,面层无粉化,起皮,爆灰等现象.底层外墙阳角需作护角,基余各层阴角,阳角以及门窗洞口四角等部位均需用网格布加强.墙面埋设暗线,管道后,墙面用网格布和抗裂浆加强,表面抹灰平整.分格缝宽度与深度均匀一致,平整光滑,棱角整齐,顺直.滴水线(槽)流水坡向正确,且顺直.检测项目(详附表)项目允许偏差检验方法水面垂直4用2米托线板检查表面平整42米靠尺及塞尺检阴阳角垂直4用2米托线板检查阴阳角方正42米靠尺及塞尺检分格条(缝)平直拉5m小线和尺量检立面总高度垂直度H/1000且≯20用经纬仪,吊线检查上下窗口左右偏移≯20用经纬仪,吊线检查同层窗口上,下≯20用经纬仪,吊线检查保温层厚度(0,+3)用探针,钢尺检查九,工程质量保证措施9.1项目工程质量保证体系9.2隐蔽工程验收制度及时组织有关人员进行隐蔽工程验收,隐蔽工程验收的结果必须填写《隐蔽工程验收记录》,作为档案资料保存.9.3技术,质量交底制度9.3.1项目部接到设计图纸后,项目经理必须组织项目全体人员对图纸进行认真学习.9.3.2施工组织设计编制完毕并送审确认后,由项目经理牵头,项目工程师组织全体人员认真学习施工方案,并进行技术,质量,安全书面交底,列出监控及监控要点.9.3.3本着谁负责施工谁负责质量,安全工作的原则,各班组负责人在安排施工任务的同时,必须对班组人员进行书面技术和安全交底,必须做到交底不明确不上岗,不签字不上岗.9.3.4分项工程施工过程中,施工工长必须督促班组做好自检工作.9.3.5分项工程施工完毕后,施工工长必须及时组织班组进行分项工程质量评定工作,并填写分项工程质量评定表交项目经理确认,最终评定表由技术负责人核定.9.3.6项目经理每月组织一次施工班组之间的质量互检,并进行质量讲评.9.3.7按照规定要求,隐蔽前及时请质监站核验.9.4工程质量奖罚制度9.4.1遵循"谁施工,谁负责"的原则,对各施工班组进行全面质量管理和追踪管理.9.4.2各施工班组或个人在施工过程中违返操作规程,不按图施工,屡教不改或发生了先是问题的必须进行处罚,处罚方式为整改,罚款,严格按照公司有关规章制度和处罚条例进行处罚.9.4.3各施工班组及个人在施工过程中,按图施工,质量优良且达到优质,公司将给奖励,奖励的形式为表扬,表彰,奖金;严格执行公司的有关奖励制度.9.4.4公司在实施奖罚时,以平常检查,抽查,每月一次大检查,质监站抽查,评定质量等形式作为依据.十,施工进度计划保证措施10.1进度计划安排工作阶段工作内容责任单位完成时间准备段技术准备内容技术资料准备(平面设计图,外墙保温施工及验收规程,施工组织设计) 施工方,业主方配合进场前10日施工及验收规程,施工组织设计的学习与培训施工方进场前10日施工组织准备成立施工项目部,人员配置到位施工方进场前10日各施工班组成立,施工人员配置到位施工项目部进场前10日施工物料,机具准备主要产品准备,保持项目工程常备周转货物1000平方米施工方生产管理部进场时施工所需各类辅助产品到位,保持充足货源施工方生产管理部,项目采购部进场前2日编制施工所需机具周转计划并落实到位施工方生产管理部,项目采购部进场前10日进场原,辅材料进入生产现场施工项目部施工机具进入生产现场施工项目部施工人员进入生产现场施工项目部现场库房用房及水电设施的准备施工项目部进场前7日现场施工外墙保温节能系统工程施工项目部领导下的各施工班组按总包方的总体进度计划,满足其工期要求工程质量检查与验收10.2计划实施的管理技术措施10.2.1本工程施工时,将取消节假日,休息日,做到小雨不停工,来缩短工期,争取提前完成.10.2.2按照施工总进度计划,项目经理部将采用周(旬)计划,以控制分部分项进度,用重要节点控制总进度,来确保工程按计划完成.10.2.3投入充分足够劳动力,技术力量和机械设备.材料供应确保施工进度,并做到有组织有计划的进场.10.2.4充分发挥我公司施工,技术,管理上的优势,组织各专业作业队伍分区同步施工,确保工期目标实现.10.2.5充分利用本公司多年来施工同类型工程的施工经验,并再次总结和完善,以加速施工进度.10.3工程施工进度的奖罚措施若延误工期,项目经理,项目工程师,施工工长及各施工班组组长等严格按公司有关奖罚条例进行处罚.造成一定影响的要通报批评.若提前工期,也将按公司有关奖罚条例进行奖励.十一,工程安全生产保证措施11.1安全管理制度11.1.1建立,健全各级部门的安全生产责任制,责任落实到人.11.1.2新进企业工人必须进行公司(或工程处),工程处(或施工队)和班组的三级教育.(1)工人变换工种,须进行新工种的安全技术教育.(2)工人应掌握本工种操作技能,熟悉本工种安全操作规程.11.1.3安全检查(1)必须建立定期安全检查制度,有时间,有要求,明确重点部位,危险岗位.(2)安全检查有记录,对查出的隐患应及时整改,做到定人,定时间,定措施.11.1.4班组"三上岗,一讲评"活动班组在班前须进行上岗交底,上岗检查,上岗记录的"三上岗"和每周一次的"一讲评"安全活动.对班组的安全活动,要有考核措施.11.1.5脚手架应在验收合格后挂牌使用.11.2"三宝","四口"安全保护措施11.2.1安全帽(1)安全帽必须经有关部门检验合格后方能使用.(2)正确使用安全帽并扣好帽带.(3)不准把安全帽抛,扔或坐,垫.(4)不准使用缺衬,缺带及破损安全帽.11.2.2安全带(1)安全带须经有关部门检验合格方能使用.(2)安全带使用2年后,必须按规定抽验一次,对抽验不合格的,必须更换安全绳后才能使用.(3)安全带应存储在干燥,通风的仓库内,不准接触高温,明火,强碱,强酸或尖锐的坚硬物体.(4)安全带应高挂低用,不准将绳打结使用.(5)安全带上的各种部件不得任意拆除.更换新绳时要注意加绳套.11.3施工用电11.3.1支线架设(1)配电箱的电缆应有套管,电线进出不混乱.大容量电箱上进出加滴水弯管.(2)支线绝缘好,无老化,破损和漏电.(3)支线应沿墙或电杆架空敷设,并用绝缘子固定.(4)过道线可采用硬质护套管埋地并作标记.(5)室外支线应用橡皮线架空,接头不受拉力并符合绝缘要求.11.3.2现场照明(1)一般场所采用220V电压.危险,潮湿场所和金属容器内的照明及手持照明灯具,应采用符合要求的安全电压.(2)照明导线应用绝缘子固定.严禁使用花线或塑料胶质导线,不得随地拖拉或绑在脚手架上.(3)照明灯具的金属外壳必须接地接零.单箱四路内的照明开关箱必须装设漏电保护器.(4)室外照明灯具距地面不得低于3m;室内距地面不得低于2.4m.碘钨灯固定架设,要保证安全.灯线不得靠近灯具表面.11.3.3电箱(配电箱,开关箱)(1)电箱应有门,锁,色标和统一编号.(2)电箱内开关电器必须完整无损,接线正确.各类接触装置灵敏可靠,绝缘良好,无积灰,杂物,箱体不得歪斜.(3)电箱安装高度和绝缘材料等均应符合规定.(4)电箱内应设置漏电保护器,选用合理的额定漏电保护器,电流进行分极配合.(5)配电箱应设总熔丝,分熔丝,分开关,零排地排齐全.动力和照明分别设置.(6)配电箱的开关电器应与配电线或开关箱一一对应配合,作分路设置,以确保专路专控;总开关电器与分路开关电器定值,熔线应和用电设备的实际负荷相匹配.(7)金属外壳电箱应作接地或接零保护.(8)开关箱与用电设备实行一机一闸一保险.(9)同一移动开关箱严禁配由380v和220v两种电压等级.11.4搅拌机及砂桨机(1)必须搭设防雨操作棚,机体安装坚实平稳.(2)各类离合器,制动器,钢丝绳,防护罩必须安全可靠有效,(3)操作人员应持证上岗操作.(4)必须有良好的单独接地,接地电阻应符合要求.(5)搅拌机操作杆必须有保险装置,进料斗应有挂钩及链.(6)搅拌机拉铲必须使用安全电压.(7)砂浆机筒体防护齐全,出料应配备圆式手转盘.11.5治安综合治理加强工地治安综合治理,做到目标管理,制度落实,责任到人.施工现场治安和防范措施有力,重点要害单(部)位防盗设施到位.施工现场的劳务人员,建立档案卡,签订治安,防火协议书,加强法制教育.十二,文明生产,文明施工的保证措施12.1材料堆放材料堆放到指定地点,保持道路畅通,整洁,不乱堆放,无散落物.12.2生活卫生(1)施工现场须设有茶水亭和茶水桶,做到有盖加配杯子,有消毒设备(除沙滤水外).(2)每间职工宿舍订立宿舍制度,设立值日轮流表,每天有专人负责清除,宿舍内鞋帽物品必须堆放整齐,床铺整洁.(3)生活垃圾必须随时处理或集中加以遮挡,妥善处理,保持场容清洁.12.3施工现场班组必须做好操作落手清,随作随清,物尽其用.在施工作业时,应有防止尘土飞扬,浆料洒漏措施.有考核制度,定期检查评分考核,公布业绩并进行适当,奖罚.12.4环保措施12.4.1废弃物管理(1)废料,网格布边角余料,包装纸,包装袋,剩余不再使用的砂浆余料,其它辅料及废弃物.(2)废弃物应分类存放,并在存放处用标牌或其它方式注明废弃物的种类.包装物可以分为可再利用和不可再利用两类,可以重新使用的包装物应收集,存放于专门的地方,以备回收利用,不可利用的按建筑垃圾处理.(3)外运前必须将废弃物履盖严实,不得出现遗漏.对危险,有毒有害废弃物的运输,必须执行国家有关法规,防止二次污染环境.对于可能对环境造成二次污染的废弃物,要采取有效的防止措施.12.4.2噪声控制所选用的施工机械必须符合环保标准,操作人员必须先经过相应的环保教育且有一定的工作经验.保证施工机械的正常运转,严禁超负荷运转.加强各种施工机械的维修保养,缩短维修保养周期,尽可能降低施工机械噪声的排放.膨胀聚苯板薄抹灰外墙外保温系统体系外贴面砖外墙外保温施工组织设计方案目录一、编制依据二、技术规范三、施工工艺四、质量检验五、施工条件六、施工部署七、施工进度计划及工期保证措施八、成品保护九、安全技术措施一、编制依据（1）国家《膨胀聚苯板薄抹灰外墙外保温系统》JG149－2003（2）河南省地方性标准《外墙外保温施工技术规程》DBJ41/062—2005 （3）国家《夏热冬冷地区居住建筑节能设计标准》（4）河南省《居住建筑节能设计标准》（夏热冬冷地区）DBJ41/071-2006（5）国家《住宅建筑节能设计标准》DG/TJ08-205-2000（6）华北标办《建筑构造通用图集（墙身—外墙外保温）》88JZ—9（2004）（7）国家标准《建筑施工安全检查标准》JGJ59-99（8）施工现场临时用电安全技术规范（9）河南省施工现场文明施工管理法规二、膨胀聚苯板薄抹灰系统技术规范1、基本构造1.1本规范适用于膨胀聚苯板薄抹灰外墙外保温系统在各类民用建筑的新建和改造工程中的施工和验收。

一期聚苯板涂料饰面外墙外保温工程施工方案项目概述本工程为某住宅小区的一期建设项目。

项目需要进行外墙外保温工程，使用聚苯板作为保温材料，涂料饰面作为防水、防火和装饰层。

本文档将介绍本工程的施工方案。

工程材料聚苯板聚苯板是一种聚苯乙烯泡沫塑料，常用于建筑保温材料。

聚苯板具有轻质、隔热、隔音、吸震、防火、防水、耐腐蚀、抗老化、施工方便等优点，在建筑保温领域有广泛应用。

聚苯板规格为25mmx1200mmx600mm，密度为18kg/m³。

墙体基层墙体基层使用混凝土墙面，表面需清理干净、坚实、平整，无明显凹凸和油污等附着物，确保墙面无灰尘、油污、水分等杂物。

防水涂料涂料使用聚氨酯涂料，具有耐水性、耐候性、弹性好等特点，能有效防水、防潮、防霉、防水渗透。

玻纤网格布玻纤网格布能增强涂料附着力和抗拉性能，其规格为1m x 50m，网目为4mm x 4mm。

固定件固定件使用/φ6x60mm膨胀螺栓（4只/㎡），风铁和辅助材料等。

施工流程基础处理及施工准备1.对墙体基层进行清理和处理，确保表面平整、干净、无杂物。

2.确定安装位置，并在墙体上标线，确定膨胀螺栓的位置。

3.按照设计要求进行预漆处理。

聚苯板保温材料施工1.用锯齿刀割出聚苯板，并按设计要求进行排列分布。

对板材进行刮槽刻痕处理，便于涂料的附着。

2.采用膨胀螺栓固定聚苯板，每平方米固定点位数量不少于4只膨胀螺栓。

固定前要均匀注射支撑胶，并按设计图纸挂放/φ6mm钢丝网格布（机械固定）。

3.确认聚苯板及固定件固定后，用铅笔将固定件的位置的位置标示在聚苯板表面，并根据标记点在聚苯板表面的凹槽内用钻头钻孔，偏离度不得大于10mm。

4.将墙体上固定件的安装孔和漏灌孔用吹灰笔标出来，并在标记点的墙体孔上插入膨胀螺栓。

玻纤网格布施工1.在聚苯板上按照设计要求均匀平铺玻纤网格布，两侧宽度均不少于100mm。

由于其可以增强附着性能，故在整个工程的涂饰处理工艺中是很关键的。

聚苯板外墙保温系统施工组织设计方案一、施工组织设计目标1.保证施工质量，满足工程设计及规范要求。

2.提高施工效率，保证工期。

3.确保工人和材料的顺利供应，保证施工进度。

4.按照安全生产标准施工，保证施工安全。

二、施工组织设计内容1.施工人员组织和分工1.1确定项目经理、技术负责人、安全负责人，明确各自职责和权限。

1.2安排施工人员组织架构，确定施工包工头、施工队长及施工班组人员。

1.3制定人员分工计划，明确各个岗位的职责和工作内容。

2.材料准备和供应2.2制定材料清单，根据工程实际需要进行采购和储备。

2.3对材料进行验收，并储存和分类保管。

3.施工工艺和方案3.1制订施工流程和施工方案，包括工程分段和分项施工计划。

3.2制定具体施工工艺要求，包括板材安装、粘结剂使用、补强材料应用等。

3.3编制施工图纸和施工要点，指导施工人员操作。

4.安全生产措施4.1制定安全管理制度和安全操作规范，明确责任和要求。

4.2进行安全教育和培训，提高施工人员的安全意识和技能。

4.3安排专人负责现场安全巡查和检查，防止事故发生。

4.4配备必要的安全设备和器材，包括安全带、安全网等。

5.质量控制措施5.1制定施工质量检查计划和检查标准，对施工过程进行监督和检验。

5.2进行施工质量检查和评估，对存在的问题及时进行整改和改进。

5.3建立施工质量档案，收集并保存有关施工的资料和记录。

6.现场秩序和环保管理6.1安排现场施工区域，合理划分施工用地和生活用地。

6.2对施工区域进行规划和布置，保持良好的工作秩序和环境。

6.3配备必要的施工设施和设备，包括临时办公室、安全防护设备等。

6.4进行环境保护工作，包括垃圾分类和处理、废水排放等。

三、施工组织设计实施步骤1.编制施工组织设计方案，确定施工目标和内容。

2.确定施工人员和分工，制定施工人员工作计划。

4.制定施工工艺和方案，编制施工图纸和要点。

5.制定安全生产措施，进行安全教育和培训。

外墙保温施工方案一、编制依据:1、施工图纸及相关设计文件；2、外墙保温施工技术规范3.外墙保温建筑结构图集二、施工流程:基层处理(刮槽)→测量放线→粘贴EPS聚苯板→打磨EPS聚苯板→涂刷面胶→铺设耐碱玻璃纤维网格布→涂刷面胶→填嵌缝膏→涂刷面腻子和油漆→验收。

三。

施工准备:1、项目部审核施工方案，同意此方案后方可进场施工。

2.外墙结构基面的处理:a、外墙的结构工程验收达到标准后，方可进行外墙保温施工。

外保温施工前，总承包方将牵头与主体结构办理中间交接验收，外墙表面空鼓、开裂、不平等将进行清理、修补、凿除。

安装各种进线管道。

B.外墙外保温施工的墙体基面尺寸偏差还应符合下表的规定:(不满足下列条件时，应采用1:2水泥砂浆打底找平，直至满足下列要求，面层应作毛面处理。

背衬时，砖和混凝土的基层应在背衬前进行处理。

)3.材料准备:EPS膨胀聚苯板、粘结砂浆、抹灰砂浆、耐碱玻璃纤维网格布、建筑密封胶(应使用聚氨酯、硅酮或丙烯酸密封胶)、密封条、盖条、地脚螺栓、角钢、胀管等。

4.主要工具:壁纸刀、剪刀、扫帚、钢丝刷、墨斗、掌刷、粗砂纸、电动搅拌器、冲击钻、抹子、压具、阴阳角夹、托线板、2m直尺等。

四、主要施工方法:1、基层墙面处理新建结构墙的基面必须清理干净，外墙表面不得有油污、浮尘、污垢或其他妨碍粘结的物质等污染物，并应检查墙面的平整度和垂直度。

用2m尺检查，最大偏差不大于5mm，超差部分应凿毛或用干粉砂浆修补。

对旧房节能改造，应将不利于粘贴聚苯板的原外墙面层彻底清理干净，用水泥砂浆修补缺陷，然后进行加固找平，即可进行外墙保温施工。

2、测量放线A、根据建筑立面设计和外墙保温技术要求，在墙上弹出外墙门窗的水平和垂直控制线、伸缩缝线、装饰线；b、在建筑物外墙的大角(阴阳角)及其他必要的地方挂垂直基准钢丝；在每层适当位置挂水平线，控制EPS聚苯板的垂直度和平整度。

3.粘贴聚苯板A和EPS聚苯板切割:尽量使用标准尺寸为1200*600mm或900*600mm的聚苯板。

四川金太阳建设有限责任公司I S O9001：2000认证企业工程项目名称：聚苯板外墙保温系统施工组织设计二Ｏ一三年四月二十八日目录编制依据说明第一章工程概况第二章金太阳聚苯板外墙保温系统简介第三章施工组织机构、措施及总体布置第一节施工组织机构及措施第二节施工布置和安排第四章施工前准备第五章施工工艺第一节工艺流程第二节施工程序第三节质量标准第四节施工注意事项第五节成品保护措施第六章工程质量保证措施第七章文明施工措施第八章安全施工措施编制依据1、根据国家现行施工规范、标准和施工操作规程，及省、市对保温及装饰工程的有关规定。

2、根据《中华人民共和国建筑法》、《建筑工程施工安全生产管理条例》、《四川省关于墙体节能有关规定》。

3、工程设计图纸及相关设计文件。

4、《金太阳新型保温材料》企业标准（Q/77451633）-5.20-2005。

5、《建筑装饰装修工程质量验收规程》（GB50210-2001）。

6、《夏热冬冷地区居住建筑节能设计标准》（JGJ134-2001）。

7、《四川省夏热冬冷地区居住建筑节能设计标准》（DB51/5027-2002）。

8、《居住建筑节能保温隔热工程质量验收规程》（JGJ144-2002）。

编制说明本施工组织设计，是按照建设单位的要求和规定，根据设计施工图纸外墙保温节能设计方案，依据国家建筑及建筑装饰相关技术规范规定，结合我公司在建筑墙体保温隔热工程施工中长期积累施工经验编制而成，是外墙聚苯板保温工程施工的技术指导性文件。

根据建设单位的工期、质量要求和施工现场的实际情况，结合我公司近年来承担的多项类似工程，本着“加快进度、确保质量、增效节能、降低造价”的原则进行编制。

我公司对该项目外墙聚苯板保温工程，将以公司“管理科学，施工严谨，文明环保”为指导，严格按照施工组织方案进行，以一流的施工工艺，最佳的产品质量，决心把该工程打造成建筑节能的精品工程。

第一章工程概况位于，工程建筑面积约㎡，外墙保温面积约㎡。

一、工程简述本工程外墙保温挤塑板厚75 ㎜、薄抹面从上向下的施工顺序挨次施工。

严格依据施工图纸及新06J108 图集进行施工；本项目采用吊篮脚手架进行外墙外保温施工。

二、施工方案1．材料准备1.1 根据设计要求准备：容重为26-34 ㎏/m3 ，B1 级阻燃要求的挤塑板；有出厂合格证并经复试合格。

1.2 粘结挤塑板的胶浆及薄抹面防裂砂浆均有出厂合格证经复试合格。

采用耐碱玻璃纤维涂塑网格布，并应具有合格证和检验报告单。

2．施工工具保温板电热丝切割器、开槽器、万能刀、剪刀、墨斗、棕刷、粗细砂纸、电动搅拌器、普通抹具、冲击钻、锤子、钢卷尺、水平靠尺、塑料量杯等。

3．工艺流程基层墙面处理→ 弹线→校准门窗洞口→ 挂垂直和拉水平线→排击塑板→材料准备→配制粘接剂→镶贴挤塑聚苯乙烯板→ 打磨找平→嵌贴翻包网格布→安装锚固件→ 铺设网络布→ 涂抹抗裂砂浆→ 找平修补→ 涂面层涂料→ 验收。

3.1 基层墙体的处理(1) 基层墙体表面的浮灰浮尘、残留砂浆清理干净，打底砂浆抹面完成。

(2)墙体架眼洞，砖缝应先填实抹平，对混凝土构造柱及圈梁墙面不平处要事先凿平修好，以保证墙体表面平整。

所有外墙的门窗框、水落管、进户管线、墙面预埋件等都已安装到位,并通过隐蔽验收并办理交接手续。

(3)在施工过程中及施工后24 小时内，施工现场环境温度和基层墙面表面温度不得低于5℃，风力不大于4 级。

施工应避免直接日晒和雨淋，必要时，应在脚手架上搭设防晒布遮挡墙面以避免阳光的直射和雨水的冲刷。

(4)外墙保温施工应由专业队伍或者经过专业培训考核合格后的人员进作业前应编制详尽的专项施工方案,对细部及特殊部位的做法进行事先策划, 提出具有针对性的预控措施、细部具体做法等。

3.2 墙面测量及弹线、挂线(1)根据建造立面设计和外墙外保温技术要求,在外门窗洞口及伸缩缝、装饰线处弹水平、垂直控制线。

在阴角、阳角和窗边固定钢线以测定垂直基面误差，做好标记并记录；拉通长水平线用以测定墙面平整度误差，做好记录。

改性EPS聚苯板保温工程施工组织设计一、工程概况本工程为改性EPS聚苯板保温工程，施工地点位于XX市XX区XX路XX号。

本工程总面积约为XX平方米，总层数为X层，属于新建建筑工程。

二、施工目标1.保证施工质量，按照相关标准和规范进行施工，确保工程达到设计要求和用户需求。

2.确保施工进度，合理安排施工工序和流程，保证按时完成工程。

3.控制施工成本，科学管理施工过程，精细组织施工流程，节约材料和人力资源。

4.加强安全管理，制定合理的施工安全措施，保障施工人员的身体健康和生命安全。

三、施工组织人员安排1.项目经理：主要负责工程的总体管理和协调，制定施工方案，并负责把控施工进度、质量和成本。

负责施工技术指导和现场技术管理，审查设计图纸，制定施工方案和施工工艺。

负责施工安全管理和现场安全监督，制定安全措施和培训施工人员。

4.施工人员：包括资深工人、普通工人等，按照工艺要求进行施工。

四、施工流程1.前期准备：核对施工资料、图纸和材料清单，组织购买所需材料，并验收合格。

确定施工方案和施工工艺。

2.搭建施工工地：按照施工方案搭建施工工地，包括搭建施工棚、临时设施等。

3.基础处理：对建筑基础进行处理，确保基础平整牢固，符合施工要求。

4.材料准备：按照施工方案和施工工艺准备所需材料，包括改性EPS聚苯板、粘结剂、打钉件等。

5.EPS聚苯板安装：按照施工图纸和工艺要求，将EPS聚苯板进行剪裁和安装固定。

6.粘结剂涂刷：采用胶粘剂涂刷法将聚苯板进行粘合，确保粘结牢固。

7.打钉件安装：在粘合后的聚苯板上钻孔并安装打钉件，以增强保温系统的牢固性和稳定性。

8.表面处理：对保温系统表面进行处理，包括批刮、抹灰、找平等，确保保温层表面平整。

9.细部处理：对保温系统细部进行处理，包括门窗洞口、阳角部位等。

10.检验验收：完成保温系统的施工后，进行质量检验和验收，确保质量合格。

11.清理整理：清理施工现场，整理工具设备和材料。

五、质量控制1.施工前要对施工现场进行勘测，做好工作记录，确保施工质量。

聚苯板外墙保温施工组织设计
第一步：施工前准备
1.确定施工图纸和材料清单，包括聚苯板、粘结剂、固定件等。

2.配置施工队伍，包括工地经理、项目经理、施工人员、质检人员等。

3.检查工程设备、工具和安全措施是否准备齐全。

4.确定施工计划和进度安排。

第二步：材料采购和送货
1.根据材料清单，采购所需的聚苯板、粘结剂、固定件等材料。

2.确保材料质量，并安排送货到施工现场。

第三步：施工现场布置
1.根据施工图纸，确定施工场地的布置和施工顺序。

2.搭建施工临时设施，包括施工棚、临时电力供应等。

3.设置安全警示标识，确保施工现场的安全。

第四步：施工准备工作
1.对施工现场进行清理，清除垃圾和杂物。

2.对墙体进行检查和修整，确保墙面平整、无裂缝。

3.清理墙面，并涂刷粘结剂。

第五步：聚苯板安装
1.根据施工图纸，测量和切割聚苯板，确保尺寸准确。

2.在墙面涂刷粘结剂，并按照规定的时间进行粘贴。

3.使用固定件将聚苯板固定在墙面上。

第六步：收尾工作
1.检查已施工的墙面，确保聚苯板安装平整、牢固。

2.对施工现场进行清理，清除杂物和垃圾。

3.进行质量检查和验收，确保施工质量符合要求。

第七步：施工记录和总结
1.记录施工过程中的关键数据和问题。

2.总结施工经验和教训，为下一次施工提供参考。

通过以上步骤的组织和设计，可以有效地进行聚苯板外墙保温施工，确保施工质量和工期的控制。

同时，要根据具体情况和要求，进行合理的调整和补充。

一、工程概况1。

1工程简介：徐州＊＊售楼中心项目系由徐州＊＊有限公司开发的楼盘项目，售楼中心按设计要求需要进行外墙节能工程施工.1.2 设计概况:本项目为涂料饰面外保温项目，设计要求为40、50mm厚XPS聚苯板外墙外保温系统，采用在XPS板上敷设耐碱玻纤网格布、锚固件锚固方案。

外保温系统完成后符合外饰涂料的强度及平整度要求.1。

3工程特点:1。

3。

1工程施工技术性强.苯板的粘结采用条粘法,有效粘结面积≥70%以上。

外墙外保温工程目前大多采用点粘法粘贴聚苯板，为保证施工质量,本工程拟采用条粘法施工。

要求施工人员技术熟练、施工规范，工程施工管理到位.1.3。

2工程质量要求标准高.目前，外保温工程多采用EPS，采用增强耐碱玻纤网格布加强，外保温XPS施工极少,国家相关标准没有具体规范要求，为保证施工质量，需对施工质量、材料质量高标准、严要求。

1.4施工环境及现场要求：1.4.1气候条件。

施工地点环境温度不低于50C，风力不大于5级，雨天不可施工.夏天施工，避免阳光直射；必要时搭设防晒布遮挡.突降雨水，应采取有效措施防护墙面.1.4。

2基层墙体。

玺悦龙城外保温工程基层墙体是混凝土、砖墙，外装饰面要求涂料，基于此要求在基层做找平层，可更好地控制质量，减少不必要的浪费；找平层材料采用1：3水泥砂浆为20mm厚：强度可达到较好要求,符合规范，这样可确保聚合物改性粘结剂对其具很好的粘结强度和附着力;根据本保温系统对基层面的要求，列出如下规定:检查与验收墙体找平层基面强度、外观状态、允许尺寸偏差大小。

实施保温系统对墙体基层面的要求1。

4。

3门窗口及有关联结件门窗洞口经过验收,洞口尺寸位置达到设计和质量要求;门窗框或辅框应已安装；伸出墙面的设备或管道联接件安装完毕，并留出外保温施工余地.1。

5编制依据:建设单位提供的设计及招标文件《外墙外保温工程技术规程》 JGJ144—2004《建筑装饰装修工程质量验收规范》 GB50210-2001《建筑涂饰工程施工及验收规程》 JGJ/T29—2003《国家建筑标准设计图集—外墙外保温建筑构造（一）》JGJ121—1《国家建筑标准设计图集—外墙外保温建筑构造（二)》JGJ121—2二、施工部署2.1项目部组织设置：2。

外墙施工组织设计方案外墙施工组织设计方案目录1 工程概况 (1)2 施工依据 (1)3 施工工法 (1)4 质量标准 (5)5 实现质量目标的措施 (6)6 对工期的保证措施 (7)7 成品保护措施 (7)8 雨季、冬季施工及大风、炎热等气候条件下施工注意事项 (7)9 材料节约措施 (7)10 安全及文明施工措施 (7)11 对甲方单位的配合要求 (9)1 工程概况1) 工程名称：2) 建设地点：3) 结构形式：结构本工程节能设计按《公共建筑节能设计标准》（GB50189-2005）节能50%的标准进行建筑节能设计，传热系数不大于0.94w/ m2.k。

外墙保温范围为建筑物四个立面墙面。

外墙保温开发方拟采用聚苯乙稀泡沫塑料板薄抹灰外墙外保温系统(即EPS外墙外保温系统)，聚苯板设计要求表观密度≥20kg/m3，厚度为80mm。

设计图集未明确，我们拟参用05J3-1《外墙外保温建筑构造(一)》。

本方案主要叙述由负责的外墙外保温供货及施工部分的具体方案。

2 施工依据（1）本工程设计文件及变更文件（2）根据国家和行业标准；（3）根据地方法律法规和标准；（4）选用图集参用05J3-1《外墙外保温建筑构造(一)》。

3 施工工法3.0总则本方案是以聚苯板为保温材料、耐碱玻纤网格布为增强材料，锚固件作为加强锚固材料，外墙外保温专用粘结砂浆粘贴保温板、外墙外保温专用罩面砂浆作面层的建筑外墙外保温体系的施工方法和验收标准。

该外墙外保温体系基本构造见表1-1和表1-2。

表1-1 外墙外保温（涂料饰面）基本构造3.1材料准3.1.1 材料(1)聚苯板表2 聚苯板技术性能要求(2) 耐碱纤维网格布（以下简称网格布）：其技术要求见表3。

表3 网格布性能要求（3）粘结砂浆和罩面砂浆技术性能指标须符合表4和表5要求。

表4 外墙外保温用粘接砂浆技术性能指标表5外墙外保温罩面用砂浆性能指标3.1.2 工具电热切割丝、手锯、壁纸刀、螺丝刀、剪刀、扫帚、钢丝刷、墨斗、棕刷、电动搅拌器、冲击钻、抹子、托线板、2m靠尺等。
