三洋伺服电机行星减速机 直角减速机

三菱伺服电机_750w伺服电机减速机750w伺服减速机欧姆龙伺服电机专用行星减速机特点：为同轴式方形法兰输出，具有精度高、钢性好、承载能力大、效率高、寿命长、噪音低、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。

适合于全球任何厂商所制造的驱动产品连接.KB系列枫信伺服行星减速机：分KB40、KB60、KB90、KB115、KB142、KB180、KB220、KB280同轴式机座型号,速比：3~1000有20多个比可选择；分一、二、三级减速传动；精度：一级传动精度在4-6弧分，二级传动精度在6-8弧分；三级传动精度在7-10弧分；有数百种规格。

产品型号例如：KB142-32-S2-P2。

应用领域：伺服减速机可直接安装到交流和直流伺服马达上，广泛应用于精密机床、军工设备、半导体设备、印刷包装设备、食品包裝、自动化产业、太阳能、工业机器人、精密测试仪器等高精度场合应用。

KB枫信系列精密行星减速机性能参数：KB系列精密行星减速机转动惯量：配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）2000W 145 4-M8 22(F7) 65 110(H7) 10 150 280 326 372 3000W 200 4-M12 35(F7) 80 114.3(H7) 10 180 305 351 397 4000W 215 4-M12 38/42(F7) 115 180(H7) 10 190 325 371 417配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 320 368 413 4200W 215 4-M12 38/42F7 115 180H7 10 188 340 388 433 7500W 235 4-M12 55F7 120 200H7 10 220 342 390 435配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 362 425 470 4200W 215 4-M12 38/42F7 116 180H7 10 188 362 425 470 7500W 235 4-M12 55F7 116 200H7 10 220 392 425 470 11000W 265 4-M12 55F7 116 230H7 10 250 392 425 470配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）4200W 215 4-M12 38/42F7 116 180H7 10 188 400 488 568 7500W 235 4-M12 55F7 116 200H7 10 220 400 488 568 11000W 265 4-M12 55F7 116 230H7 10 250 400 488 568 15000W 300 4-M12 60F7 140 250H7 10 285 430 520。

东元伺服电机专用行星减速机欧姆龙伺服电机专用行星减速机特点：为同轴式方形法兰输出，具有精度高、钢性好、承载能力大、效率高、寿命长、噪音低、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。

适合于全球任何厂商所制造的驱动产品连接.KB系列枫信伺服行星减速机：分KB40、KB60、KB90、KB115、KB142、KB180、KB220、KB280同轴式机座型号,速比：3~1000有20多个比可选择；分一、二、三级减速传动；精度：一级传动精度在4-6弧分，二级传动精度在6-8弧分；三级传动精度在7-10弧分；有数百种规格。

产品型号例如：KB142-32-S2-P2。

应用领域：伺服减速机可直接安装到交流和直流伺服马达上，广泛应用于精密机床、军工设备、半导体设备、印刷包装设备、食品包裝、自动化产业、太阳能、工业机器人、精密测试仪器等高精度场合应用。

KB枫信系列精密行星减速机性能参数：KB系列精密行星减速机转动惯量：配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）2000W 145 4-M8 22(F7) 65 110(H7) 10 150 280 326 372 3000W 200 4-M12 35(F7) 80 114.3(H7) 10 180 305 351 397 4000W 215 4-M12 38/42(F7) 115 180(H7) 10 190 325 371 417配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 320 368 413 4200W 215 4-M12 38/42F7 115 180H7 10 188 340 388 433 7500W 235 4-M12 55F7 120 200H7 10 220 342 390 435配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 362 425 470 4200W 215 4-M12 38/42F7 116 180H7 10 188 362 425 470 7500W 235 4-M12 55F7 116 200H7 10 220 392 425 470 11000W 265 4-M12 55F7 116 230H7 10 250 392 425 470配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）4200W 215 4-M12 38/42F7 116 180H7 10 188 400 488 568 7500W 235 4-M12 55F7 116 200H7 10 220 400 488 568 11000W 265 4-M12 55F7 116 230H7 10 250 400 488 568 15000W 300 4-M12 60F7 140 250H7 10 285 430 520。

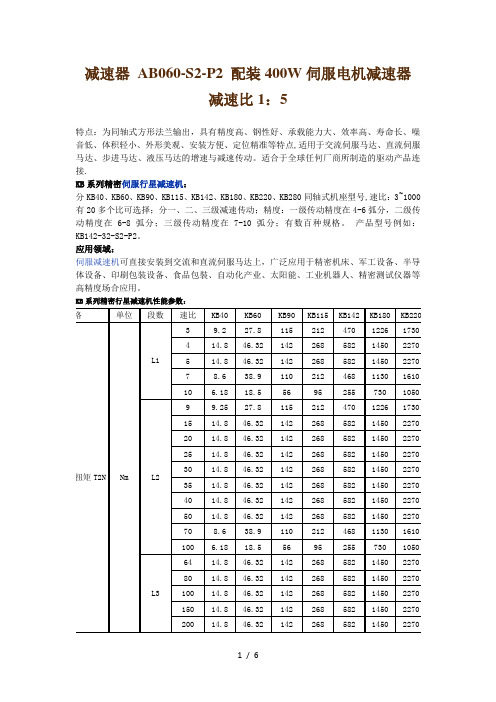

减速器AB060-S2-P2 配装400W伺服电机减速器减速比1：5特点：为同轴式方形法兰输出，具有精度高、钢性好、承载能力大、效率高、寿命长、噪音低、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。

适合于全球任何厂商所制造的驱动产品连接.KB系列精密伺服行星减速机：分KB40、KB60、KB90、KB115、KB142、KB180、KB220、KB280同轴式机座型号,速比：3~1000有20多个比可选择；分一、二、三级减速传动；精度：一级传动精度在4-6弧分，二级传动精度在6-8弧分；三级传动精度在7-10弧分；有数百种规格。

产品型号例如：KB142-32-S2-P2。

应用领域：伺服减速机可直接安装到交流和直流伺服马达上，广泛应用于精密机床、军工设备、半导体设备、印刷包装设备、食品包裝、自动化产业、太阳能、工业机器人、精密测试仪器等高精度场合应用。

KB系列精密行星减速机性能参数：KB系列精密行星减速机转动惯量：机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三70 4-M4 ф11(F7）35 ф50(H7） 5 64 126 145 170 4-M4 ф14(F7）35 ф50(H7） 5 64 126 145 1机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级70 4-M4 14F7 35 50(H7) 5 90 165 188 290 4-M5 19F7 35 70(H7) 5 90 165 188 2115 4-M8 19F7 55 95(H7) 5 130 185 208 2机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级90 4-M6 19F7 55 70(H7) 10 130 203 235 2145/130 4-M8 22/24F7 65 110(H7) 10 130 213 245 2 165 4-M10 32F7 65 130(H7) 10 150 233 265 3LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级145 4-M8 22(F7) 65 110(H7) 10 150 280 326 3 200 4-M12 35(F7) 80 114.3(H7) 10 180 305 351 3 215 4-M12 38/42(F7) 115 180(H7) 10 190 325 371 4LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三200 4-M12 35F7 82 114.3H7 10 188 320 368215 4-M12 38/42F7 115 180H7 10 188 340 388235 4-M12 55F7 120 200H7 10 220 342 390LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三200 4-M12 35F7 82 114.3H7 10 188 362 425215 4-M12 38/42F7 116 180H7 10 188 362 425235 4-M12 55F7 116 200H7 10 220 392 42511000W 265 4-M12 55F7 116 230H7 10 250 392 425 470LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三215 4-M12 38/42F7 116 180H7 10 188 400 488235 4-M12 55F7 116 200H7 10 220 400 488265 4-M12 55F7 116 230H7 10 250 400 488300 4-M12 60F7 140 250H7 10 285 430 520[文档可能无法思考全面，请浏览后下载，另外祝您生活愉快，工作顺利，万事如意!]。

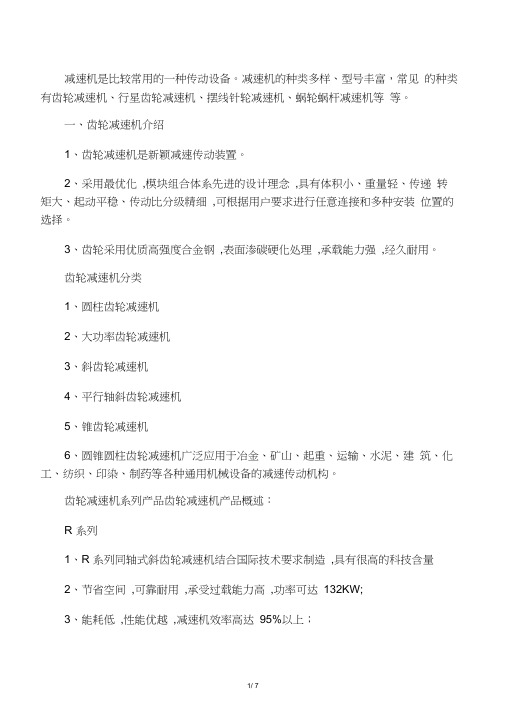

减速机是比较常用的一种传动设备。

减速机的种类多样、型号丰富，常见的种类有齿轮减速机、行星齿轮减速机、摆线针轮减速机、蜗轮蜗杆减速机等等。

一、齿轮减速机介绍1、齿轮减速机是新颖减速传动装置。

2、采用最优化,模块组合体系先进的设计理念,具有体积小、重量轻、传递转矩大、起动平稳、传动比分级精细,可根据用户要求进行任意连接和多种安装位置的选择。

3、齿轮采用优质高强度合金钢,表面渗碳硬化处理,承载能力强,经久耐用。

齿轮减速机分类1、圆柱齿轮减速机2、大功率齿轮减速机3、斜齿轮减速机4、平行轴斜齿轮减速机5、锥齿轮减速机6、圆锥圆柱齿轮减速机广泛应用于冶金、矿山、起重、运输、水泥、建筑、化工、纺织、印染、制药等各种通用机械设备的减速传动机构。

齿轮减速机系列产品齿轮减速机产品概述：R 系列1、R 系列同轴式斜齿轮减速机结合国际技术要求制造,具有很高的科技含量2、节省空间,可靠耐用,承受过载能力高,功率可达132KW;3、能耗低,性能优越,减速机效率高达95%以上；4、振动小,噪音低,节能高；5、选用优质锻钢材料,钢性铸铁箱体,齿轮表面经过高频热处理；6、经过精密加工,确保轴平行度和定位轴承要求,形成斜齿轮传动总成的减速机配置了各类电机,组合成机电一体化,完全保证了产品使用质量特性。

齿轮减速机产品概述：F 系列1、F 系列平行轴斜齿轮减速机结合国际技术要求制造,具有很高的科技含量。

2、节省空间,可靠耐用,承受过载能力高,功率可达90KW 以上。

3、能耗低,性能优越,减速机效率高达95%以上。

4、振动小,噪音低,节能高,选用优质段钢材料,钢性铸铁箱体,齿轮表面经过高频热处理。

5、经过精密加工,确保轴平行度和定位的精度,这一切构成了齿轮传动总成的减速机配置了各类电机,形成了机电一体化,完全保证了产品使用质量特征。

S系列1、S系列斜齿轮蜗杆减速电机具有很高的科技含量，有斜齿轮与蜗轮蜗杆结合一体传动,提高该机力矩与效率。

图中是交流伺服电机130AEA20025-SH3。

此电机体积小，重量轻，出力大，响应快，速度高，转动平滑，力矩稳定。

电机功率
2KW,转速2500转，扭矩7.7nm.配套驱动DM-26EA采用双成PCB 制版性能更稳定，数码管实时显示转速，按键可随时更改驱动参数；电路板表面喷涂厚层三防漆，防尘、防潮、防静电，抵制恶劣环境，驱动器内部采用井TI芯片、原装井口红宝石电解电容电源滤波、美国仙童原装大功率IPM模块。

绝对高品质保证。

默认不带串口。

可增加串口功能，实现485通信功能。

客户在选择电机扭矩不足的情况下，可以通过减速机来增加输出扭矩，下图是客户选购的一款机械130系列孔输出超高精密减速机，5速比，PXK130N025SC
搭配2KW伺服电机，输出扭矩为7.7*25*95%=182NM≤250NM （减速机能承受的额定输出扭矩）因此可以输出182NM的力，输出转速为2500/25=100转每分钟
机械款孔输出行星减速机内部齿轮采用优质低碳合金钢，经渗碳淬火，研磨跑合，具有体积小，重量轻，承载能力高，使用寿命长，运转平稳，噪声低，输出扭矩大，速比大，效率高，性能安全的特点。

广泛应用于数控自动化设备当中。

具体尺寸图如下;。

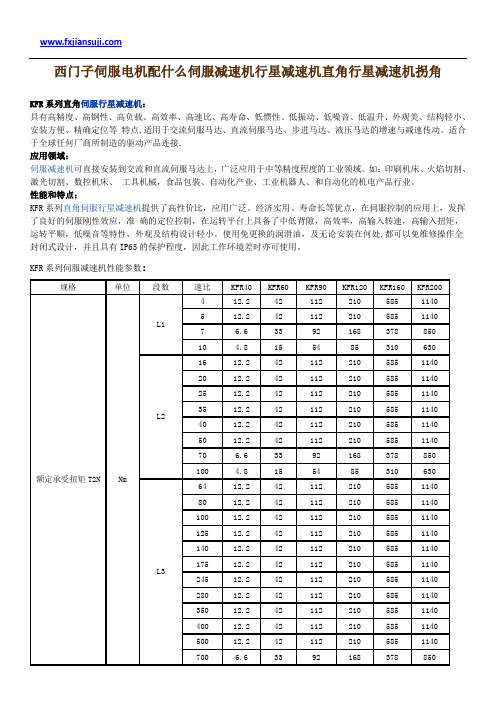

KFR系列直角伺服行星减速机：具有高精度、高钢性、高负载、高效率、高速比、高寿命、低惯性、低振动、低噪音、低温升、外观美、结构轻小、安装方便、精确定位等特点,适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。

适合于全球任何厂商所制造的驱动产品连接.应用领域：伺服减速机可直接安装到交流和直流伺服马达上，广泛应用于中等精度程度的工业领域。

如：印刷机床、火焰切割、激光切割、数控机床、工具机械，食品包裝、自动化产业、工业机器人、和自动化的机电产品行业。

性能和特点：KFR系列直角伺服行星减速机提供了高性价比，应用广泛、经济实用、寿命长等优点，在伺服控制的应用上，发挥了良好的伺服刚性效应，准确的定位控制，在运转平台上具备了中低背隙，高效率，高输入转速，高输入扭矩，运转平順，低噪音等特性，外观及结构设计轻小。

使用免更换的润滑油，及无论安装在何处,都可以免维修操作全封闭式设计，并且具有IP65的保护程度，因此工作环境差时亦可使用。

KFR系列伺服减速机性能参数：配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）2000W 145 4-M8 22(F7) 65 110(H7) 10 150 200 246 287 3000W 200 4-M12 35(F7) 80 114.3(H7) 10 180 200 246 287 4200W 215 4-M12 38/42(F7) 115 180(H7) 10 190 200 246 287配备电机LA LZ S LR LB LE LC L1(一级传动） L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 214 262 3004200W 215 4-M12 38/42F7 115 180H7 10 192 214 262 3007500W 235 4-M12 55F7 120 200H7 10 220 214 262 300。

行星齿轮减速机：主要传动结构为:行星轮,太阳轮,外齿圈.行星减速机因为结构原因,单级减速最小为3,最大一般不超过10,常见减速比为:3.4.5.6.8.10,减速机级数一般不超过3,但有部分大减速比定制减速机有4级减速.相对其他减速机,行星减速机具有高刚性,高精度(单级可做到1分以内),高传动效率(单级在97%-98%),高的扭矩/体积比,终身免维护等特点.因为这些特点,行星减速机多数是安装在步进电机和伺服电机上,用来降低转速,提升扭矩,匹配惯量.减速机额定输入转速最高可达到18000rpm(与减速机本身大小有关,减速机越大,额定输入转速越小)以上,工业级行星减速机输出扭矩一般不超过2000Nm,特制超大扭矩行星减速机可做到10000Nm以上.工作温度一般在-25℃到100℃左右,通过改变润滑脂可改变其工作温度.关于行星减速机的几个概念:级数:行星齿轮的套数.由于一套星星齿轮无法满足较大的传动比,有时需要2套或者3套来满足拥护较大的传动比的要求.由于增加了星星齿轮的数量,所以2级或3级减速机的长度会有所增加,效率会有所下降.回程间隙:将输出端固定,输入端顺时针和逆时针方向旋转,使输入端产生额定扭矩+-2%扭矩时,减速机输入端有一个微小的角位移,此角位移就是回程间隙.单位是"分",就是一度的六十分之一.也有人称之为背隙.行星摆线针轮减速机：全部传动装置可分为三部分：输入部分、减速部分、输出部分。

在输入轴上装有一个错位180°的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成H 机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿轮上一组环形排列的针齿相啮合，以组成齿差为一齿的内啮合减速机构，（为了减小摩擦，在速比小的减速机中，针齿上带有针齿套）。

当输入轴带着偏心套转动一周时，由于摆线轮上齿廓曲线的特点及其受针齿轮上针齿限制之故，摆线轮的运动成为既有公转又有自转的平面运动，在输入轴正转周时，偏心套亦转动一周，摆线轮于相反方向转过一个齿从而得到减速，再借助W输出机构，将摆线轮的低速自转运动通过销轴，传递给输出轴，从而获得较低的输出转速。

伺服电机匹配行星减速机的方法
伺服电机匹配行星减速机的方法包括以下步骤：
1. 确定减速器的类型：根据应用需求，选择适合的减速器类型。

伺服电机匹配的行星减速器通常分为直齿、斜齿、方法兰和圆法兰等类型。

2. 确定减速器的规格：减速器的规格通常与伺服电机的功率有关。

根据电机的功率，选择相应规格的行星减速机法兰。

3. 确定减速器的减速比：减速比是根据需要伺服电机达到的效果来确定的。

可以询问技术人员所需的减速比，或者根据减速器扭矩和电机扭矩进行计算。

4. 计算减速器的扭矩：根据电机的工作条件，计算出减速器的输出扭矩。

减速器的额定扭矩应大于或等于电机的额定扭矩乘以减速比。

5. 确定减速器的精度：根据具体工作要求，选择适合的减速器精度等级。

一般来说，用于伺服电机的减速器间隙不应大于15arcmin，等级区分为P1、P2、P0。

6. 考虑其他因素：在选择伺服电机匹配的行星减速机时，还需要考虑其他因素，如减速机的刚性、质量、使用寿命和维护要求等。

综上所述，伺服电机匹配行星减速机的方法需要综合考虑多个因素，包括减速器类型、规格、减速比、扭矩、精度和其他因素。

只有选择合适的减速器才能达到理想的效果。

伺服电机直角行星减速机KBR系列精密伺服直角行星减速机：特点：为方形法兰转角式结构，具有精度高、钢性好、承载能力大、效率高、寿命长、体积轻小、外形美观、安装方便、可解决轴向空间限制、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。

适合于全球任何厂商所制造的驱动产品连接,如：松下、台达、安川、富士、三菱、三洋、西门子、施耐德、法那克、科比、科尔摩根、AMK、帕克等等。

KBR系列精密伺服直角行星减速机：分KBR40、KBR60、KBR90、KBR115、KBR142、KBR180、KBR220、KBR280直角式常用机座型号，速比：3~1000有20多种比速可选择；分一级、二级和三级减速传动；精度：一级传动精度在5-8弧分，二级传动精度在7-10弧分；三级传动精度在9-12弧分；有数百种规格。

产品型号例如：KBR142-32-S2-P2。

应用领域：伺服减速机可直接安装到交流和直流伺服马达上，广泛应用于精密机床、军工设备、半导体设备、印刷包装设备，太阳能、工业机器人、医疗设备、精密测试仪器等高精度场合的应用。

性能及特点：1、行星齿轮的传动介面采用不含保持器之满针滚针轴承,增加接触面积以提高结构刚性及输出扭矩；2、采用3D/PORE的设计分析技术，分别对螺旋齿面作齿形及导程修整，以降低齿轮对啮入及啮出的冲击和噪音，增加齿轮系的使用寿命；3、齿轮材料选用高级的铬钼钒合金钢，经调质热处理至基材硬度30HRC，再利用本厂先进的离子氮化设备将齿轮表面的硬度氮化至840HV，以获得最佳的耐磨耗和耐冲击韧性；4、行星臂架与输出轴采用一体式的结构设计，且输出轴的轴承配置采用大跨距设计确保最大的扭转刚性和输出负载能力；5、使用NYOGEL792D合成润滑油脂，并采用IP65防护等级的密封设计，润滑油不泄露，免维护；6、输入端与马达的连接采用筒夹式的锁紧机构并经动平衡分析，以确保在高输入转速下结合介面的同心度和零背隙的动力传递；7、整支齿轮棒材制作出的太阳齿轮，刚性强，同心度准确；8、独特的马达连接板和轴衬的模组化设计，适用于任何伺服马达；9、齿轮箱表面利用无电解镍处理，马达连接板采用黑色阳极处理，提高环境的耐受性和抗腐蚀能力；10、齿轮箱和内环齿轮采用一体式的设计，结构紧凑、精密度高、输出扭矩.KBR系列精密行星减速机性能参数：KBR系列精密行星减速机转动惯量：。

具有经济实用，性价比高，精度高、钢性好、承载能力大、效率高、寿命长、体积轻小、外观美观、安装方便、定位精准等特点。

适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。

适合于全球任何厂商所制造的驱动产品联接。

KF系列精密伺服行星减速机：为方形法兰设计，安装尺寸简单方便。

型号分：KF40、KF60、KF90、KF120、KF160、KF200等常用机座型号。

速比：4~1000有20多种比速可选择;分一、二、三减速传动;精度：一级传动精度在5-10弧分，二级传动精度在7-12弧分;三级传动精度在9-15弧分；有数百种规格。

应用领域：伺服行星减速机可直接安装到交流和直流伺服马达上，广泛应用于中等精度程度的工业领域。

如：精密机床、焊接设备、自动切割设备、包装设备，太阳能、工业机器人、印刷设备、精密测试仪器等自动化数控设备的应用。

性能和特点：KF系列精密伺服行星减速机提供了高性价比，应用广泛、经济实用、寿命长等优点，在伺服控制的应用上，发挥了良好的伺服刚性效应，准确的定位控制，在运转平台上具备了中低背隙，高效率，高输入转速，高输入扭矩，运转平順，低噪音等特性，外观及结构设计轻小。

使用免更换的润滑油，及无论安装在何处,都可以免维修操作全封闭式设计，并且具有IP65的保护程度，因此工作环境差时亦可使用。

KF系列伺服行星减速机性能参数：KF系列伺服行星减速机转动惯量：配备电机LA LZ S LR LB LE LC L1(一级传动） L2(二级传动） L3(三级传动）200W 70 4-M4 11(F7）35 50(H7） 5 64 126 145 164 400W 70 4-M4 14(F7）35 50(H7） 5 64 126 145 164配备电机LA LZ S LR LB LE LC L1(一级传动） L2(二级传动） L3(三级传动）400W 70 4-M4 14F7 35 50(H7) 5 90 165 188 211750W 90 4-M5 19F7 35 70(H7) 5 90 165 188 211 1500W 145 4-M8 22F7 55 110(H7) 5 130 185 208 231KS50 KS63 KS75 KS90 KS110 KS130 KS150KS精密伺服蜗轮减速机：具有间隙小、效率高、速比大、寿命长、振动低、低噪音、低温升、外观美、结构轻小、安装方便、定位精确等特点,适用于交流伺服马达、直流伺服马达减速传动。
