第一章局域网组网的理论基础

  • 格式：ppt
  • 大小：1.20 MB
  • 文档页数：44

下载文档原格式

  / 44

合集下载

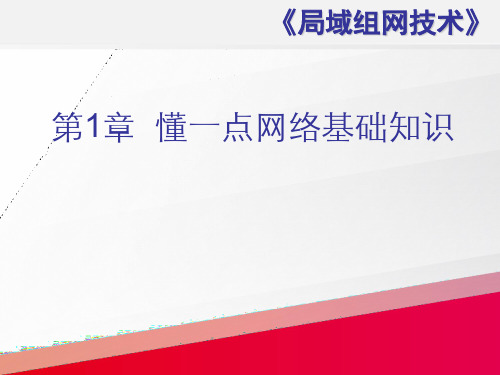

局域网组网技术1-懂一点网络基础知识

局域网组网技术1-懂一点网络基础知识

1.3 网络发展历史
现代标准化的计算机网络组成结构，安装在校园网、企业网中计算机，通 过Internet服务提供商ISP提供骨干网络实现互连，形成一种由路由设备实 现大型、层次化网络互联结构，即现代互联网络。
1.3 网络发展历史
4. 未来的计算机网络 20世纪90年代后期，随着数字通信技术出现，出现了以综合、高速 为特点第四代计算机网络。这一阶段网络发展的特点是：互连、高 速、智能以及更为广泛的应用。 在第四代的网络技术中，人们将数据、语音、图像等多种业务综合 到一个网络中，形成数字综合网络传输。互联网Internet的出现，解 决了网络传输问题。
1.4 网络系统分类
广域网 广域网（WAN）也称远程网，是更广泛范围的网络，覆盖的范围从 几十公里到几千公里。广域网多由几个通信子网组成，使用分组交 换技术。广域网的通信子网主要利用公用分组交换网传输，将分布 在不同地区局域网互连起来，达到资源共享还是网络通讯目的，如 图1-17所示。
1.4 网络系统分类
1.4 网络系统分类
3.按通信方式分类 点对点网络 所谓点对点的传输，把数据以点到点的方式，从一台设备传输到另一台 设备上，实现信息的传递过程。点对点的传输技术，通常为广域网传输 技术，如图1-21所示。
1.4 网络系统分类
广播式网络 广播式网络中的数据在共享的介质上传输。一个节点发出的广播，连接 在同一网络中其它设备都能收到，如图1-22所示。广播式传输方式多为 局域网通信模式
1.1什么是计算机网络
计算机网络就是利用通信线路和通信设备，把分散的计 算机连接起来，通过网络协议通信，实现资源共享和通 信的系统集合。
1.1什么是计算机网络
所有的设备都必须使用共同的“语言”通信，也就是传 说中的通信协议。如图1-2所示显示连接在互联网中不同 的子网络之间，都运行相同TCP/IP协议，实现各个子网 络之间的互连互通。

局域网组网原理-全

局域网组网原理-全
图4-10 4对8根双绞线（UTP和STP）
4.3.4 传输介质
（3）有屏蔽双绞 （4）双绞线的传输距离:单段距离为100 米。 3. 同轴电缆 （1）同轴电缆的物理结构 （ 2）同轴电缆的分类和性能参数 （3）常用基带同轴电缆的应用特点 （4）同轴电缆的传输距离
图4-11 电缆的结构和外形
4. 光导纤维电缆
4.3.3 网络适配器
网卡的组成：如图4-9所示，由CPU、RAM、 ROM和I/O接口等组成。 ② 网卡与LAN的连接：网卡通过传输介质的接 口与局域网连接。在传输介质中，信号以串行 方式传输。 ③ 网卡与计算机的连接：网卡通过计算机内主 板上的I/O总线与计算机连接。在计算机的 I/O总线上，信号以并行方式传输。
4.网络范例
10/100/1000BASE使用集线器或交换机的共享式或交换式以
太网，以及使用ATM交换机组成的分层网络等。
4.2.4 树型拓扑
图4-7 树型拓扑结构
图4-8 树型拓扑应用 （交换机或集线器组成的以太网）
4.3 局域网的基本组成
1. 局域网的软件系统
网络操作系统、网络管理软件和网络应用软件等3类软件。
4.1.2 局域网的主要特点和功 能
1. 局域网的特征
（1）共享传输信道 （2）高传输速率 （3）有限传输距离 （4）低误码率 （5）连接规范整齐 （6）用户集中，归属与管理单一
4.1.2 局域网的主要特点和功 能
（7）采用多种传输介质及相应的访问控制技 术 （8）一般采用分布式控制和广播式通信 （9）简单的低层协议 （10）易于安装、组建和维护
5. 无线（自由）传输介质
（1） 无线电波通信 （2） 无线电微波通信
1）面微波接力通信

第1章_局域网组网基础知识

第1章_局域网组网基础知识

四、Internet时代 时代
现代计算机网络、 现代计算机网络、电信网等各种网络的总和
《局域网技术与组建》教案 局域网技术与组建》
计算机网络的综合定义
1、定义： 、定义： 计算网络是一个将分散在各地的计算机、工作站、终端和外部设备等， 计算网络是一个将分散在各地的计算机、工作站、终端和外部设备等， 通过通信线路（或称通信媒体）互相连接在一起， 通过通信线路（或称通信媒体）互相连接在一起，并按照有关协议实现相互 通信，资源共享和进行分布处理的综合系统。 通信，资源共享和进行分布处理的综合系统。 计算机：微机、小型机、中型机、大型机、 计算机：微机、小型机、中型机、大型机、巨型机等 通信： 通信：Email、短信、视频等 、短信、 资源：硬件资源、软件资源、数据资源 资源：硬件资源、软件资源、 2、计算机网络的基本特征 、 自主计算机 互连 协议
1945年 人们开始使用一种叫做收发器（Transceiver）的终端， 1945年，人们开始使用一种叫做收发器（Transceiver）的终端，将穿孔 卡片上的数据从电话线路上发送到远地的计算机。后来， 卡片上的数据从电话线路上发送到远地的计算机。后来，用户在远地的电传 打字机上键入自己的程序， 打字机上键入自己的程序，而计算机算出的结果又可从计算机传送到远地的 电传打字机打印出来。从此计算机与通信的结合便开始了。 电传打字机打印出来。从此计算机与通信的结合便开始了。 终端：ATM取款机 打印机、 取款机、 终端：ATM取款机、打印机、传真机等 1951年开始设计 1958年投入运行的美国的半自动地面防空系统 年开始设计， 年投入运行的美国的半自动地面防空系统。 例1：1951年开始设计，1958年投入运行的美国的半自动地面防空系统。 50年代开始研究 1960年投入使用的美国第一个联机预订飞机票系 年代开始研究， 例2：50年代开始研究，1960年投入使用的美国第一个联机预订飞机票系 统。 1968年投入运行的美国通用电气公司的信息服务网络 年投入运行的美国通用电气公司的信息服务网络， 例3：1968年投入运行的美国通用电气公司的信息服务网络，是一个世界 上最大的商用数据处理分时网络。 上最大的商用数据处理分时网络。

第1章局域网基础知识PPT课件

第1章局域网基础知识PPT课件
8
缺点：网络性能较低、数据保密性差、文件管理 分散、计算机资源占用大。
网络规模扩大时，会给管理带来不便，所以一般 只能用于规模较小的网络。由于网络资源不能集 中管理，因此网络的安全管理要由资源提供者自 己承担，而有些网络成员根本就不知道对自己的 共享资源设置安全措施，所以网络安全性很差。
对等网络提供的资源十分有限，主要是文件共享、 打印机共享，或是满足小规模用户间的通信需要。 一些功能强大的服务受到安全等方面因素的限制， 很少在对等网络中实现。
802.8：为802.3，4，5采用光纤传输方式。
802.10：可互操作的局域网安全性规范（SILS）。
1.2 局域网类型
• 对等网络 • 客户/服务器网络 • 混合型网络
6
对等网络—点对点网络(Peer To Peer)、工作组网络
在对等网络中，每一结点既作为 客户端，又充当他人的服务器，从某 种意义上，每一结点都处在同等地位。 对等网络是对分布式概念的成功拓展， 它将传统方式下的服务器负担分配到 网络中的每一结点上，每一结点都将 承担有限的存储与计算任务，加入到 网络中的结点越多，结点贡献的资源 也就越多，其服务质量也就越高。任 一台计算机均可同时兼作服务器和工 作站，也可只作其中之一。
结合这两种拓扑结构，在同一栋楼层采用双绞线的星 型结构，而不同楼层采用同轴电缆的总线型结构，而在楼 与楼之间也采用总线型，传输介质要视楼与楼之间的距离， 如果距离较近（500m以内）可以采用粗同轴电缆来作传输 介质，如果在180m之内还可以采用细同轴电缆来作传输介 质。但是如果超过500m只有采用光缆或者粗缆加中继器来 满足。
22
特点： （1）数据传输效率较高 （2）缺点：单个发生故障的结点也会导致整个网 络的瘫痪；参与令牌传递的结点越多，网络的响 应时间就越长。 环型结构局域网典型代表： 令牌环网（Token Ring）和FDDI（Fiber Distributed Data Interface，光纤分布式数据接 口网）。

局域网组网技术ppt课件

局域网组网技术ppt课件
企业局域网配置与调试
包括VLAN划分、VPN设置、网络流量控制等。
校园网络组建案例
校园网络需求分析
包括教学楼、宿舍楼、图书馆等区域的网络 覆盖需求。
校园网络拓扑结构设计
如树型结构、环形结构等，确保网络覆盖范 围和稳定性。
校园网络硬件设备选型
包括交换机、路由器、无线AP等设备的选 择。
校园网络配置与调试
网络规划原则和步骤
需求分析
明确网络建设目标、业务需求、用户数量及 分布等。
拓扑结构设计
根据需求分析结果选择合适的拓扑结构类型， 并进行详细设计。
设备选型与配置
根据拓扑结构设计选择合适的网络设备和配件， 并进行合理配置。
IP地址规划
为网络设备分配IP地址，确保地址的唯一性和可管 理性。
网络安全规划
制定网络安全策略和措施，确保网络的安全性和 可靠性。
务连续性。
灾难恢复演练
03
定期进行灾难恢复演练，检验备份和恢复方案的有效性，提高
应对突发事件的能力。
06
CATALOGUE
局域网组建实践案例分析
家庭局域网组建案例
家庭网络需求分析
家庭局域网拓扑结构选择
包括设备数量、网络覆盖范围、数据传输 速度等。
如星型、总线型等，根据家庭实际情况选 择。
家庭局域网硬件设备选型
制定详细的访问控制规则，包括哪 些用户可以访问哪些资源、访问时 间和方式等，确保敏感数据不被非 法访问。
审计和监控
对用户操作进行审计和监控，发现 异常行为及时进行处理。
数据备份和恢复方案设计
数据备份策略
01
制定定期备份计划，将重要数据备份到安全可靠的地方，防止
数据丢失。

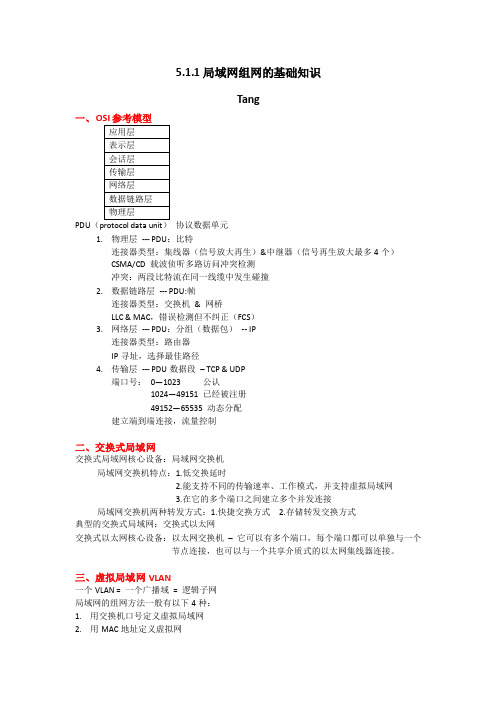

5.1.1局域网组网的基础知识

5.1.1局域网组网的基础知识

5.1.1局域网组网的基础知识
Tang
一、
PDU（协议数据单元
1.物理层--- PDU：比特
连接器类型：集线器（信号放大再生）&中继器（信号再生放大最多4个）
CSMA/CD 载波侦听多路访问冲突检测
冲突：两段比特流在同一线缆中发生碰撞
2.数据链路层--- PDU:帧
连接器类型：交换机& 网桥
LLC & MAC，错误检测但不纠正（FCS）
3.网络层--- PDU：分组（数据包）-- IP
连接器类型：路由器
IP寻址，选择最佳路径
4.传输层--- PDU数据段– TCP & UDP
端口号：0—1023 公认
1024—49151 已经被注册
49152—65535 动态分配
建立端到端连接，流量控制
二、交换式局域网
交换式局域网核心设备：局域网交换机
局域网交换机特点：1.低交换延时
2.能支持不同的传输速率、工作模式，并支持虚拟局域网
3.在它的多个端口之间建立多个并发连接
局域网交换机两种转发方式：1.快捷交换方式 2.存储转发交换方式
典型的交换式局域网：交换式以太网
交换式以太网核心设备：以太网交换机–它可以有多个端口，每个端口都可以单独与一个
节点连接，也可以与一个共享介质式的以太网集线器连接。

三、虚拟局域网VLAN
一个VLAN = 一个广播域= 逻辑子网
局域网的组网方法一般有以下4种：
1.用交换机口号定义虚拟局域网
2.用MAC地址定义虚拟网
3.用网络层地址定义虚拟网
4.基于IP广播组的虚拟局域网。

第一章 局域网理论基础 PPT


1.2 计算机网络的组成和功能
❖网络连接设备：主要负责网络中各计算机的互联、数 据信息的转发及数据格式的转换等。
❖传输介质：是网络中传输数据、连接各网络站点的实 体。
1.2 计算机网络的组成和功能
计算机网络的软件系统
❖网络操作系统：网络操作系统（Network Operation System，NOS）是网络的心脏和灵 魂，是向网络计算机提供服务的特殊操作系统。
1.3 计算机网络的分类
❖ 1.3.1 按地理范围分类
按这种标准可以把各种网络类型划分为局域网、城域网、广域网 和互联网四种。
局域网 (LAN)
局域网所覆盖的地区范围较小，一个网络可以由两台计算机组成，也 可以由同一大楼里面的上千台计算机组成。局域网最常见、应用最 广的一种网络。
城域网 (MAN)
1.3 计算机网络的分类
❖ 1.3.3 按交换方式分类
按交换方式来分类,计算机网络可以分为电路交换网、报文交换网 和分组交换网3种。 电路交换（Circuit Switching）
电路交换方式类似于传统的电话交换方式，用户在开始通信前，必 须申请建立一条从发送端到接收端的物理信道，并且在双方通信期 间始终占用该信道。 报文交换（Mesage Switching） 报文交换方式的数据单元是要发送的一个完整报文，其长度并无限 制。报文交换采用存储—转发原理，报文中含有目的地址，每个中 间节点要为途经的报文选择适当的路径，使其能最终到达目的端。
1.4 计算机网络体系结构
第n层
第n层协议
第n层
n-1/n层接口 ……
第3层
第3层协议
第3层Βιβλιοθήκη 第2层第2层协议2/3层接口 第2层
第1层

组网工程知识点总结

组网工程知识点总结第一章：基础知识1.1 网络基础概念网络是指将多台计算机通过通信线路互连起来，实现信息共享和资源共享。

组网工程是指将各种终端设备通过各种传输介质连接起来，形成一个完整的网络系统。

1.2 网络的分类根据网络的范围和规模，可以将网络分为局域网（LAN）、城域网（MAN）和广域网（WAN）。

局域网覆盖范围小，一般在一个建筑或者一组建筑内部；城域网覆盖范围大，一般在一个城市内；广域网覆盖范围更大，一般在跨越城市或者国家的范围内。

1.3 网络的拓扑结构网络的拓扑结构是指网络中各个节点之间的物理连接方式。

常见的网络拓扑结构包括星型、总线型、环形、网状等。

1.4 OSI参考模型OSI（Open System Interconnection）是国际标准化组织（ISO）制定的一个开放的通信系统互连参考模型。

该模型分为七层，分别是物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。

第二章：网络设备2.1 交换机交换机是局域网中常见的网络设备，主要用于局域网中计算机之间的通信。

根据不同的工作层，交换机可以分为二层交换机和三层交换机。

2.2 路由器路由器是用于在不同网络之间转发数据的设备。

路由器可以根据目的地址对数据进行转发，从而实现不同网络之间的通信。

2.3 防火墙防火墙是一种网络安全设备，用于监控和控制网络流量，从而保护计算机和网络免受未经授权的访问、攻击和传输。

2.4 网络交换设备网络交换设备包括虚拟专用网（VPN）、负载均衡器、内容分发网络（CDN）等，用于提高网络性能和安全性。

第三章：网络协议3.1 TCP/IP协议TCP/IP协议是互联网所采用的通信协议，包括传输控制协议（TCP）和互联网协议（IP）。

3.2 IP地址IP地址是互联网中设备的唯一标识，包括IPv4地址和IPv6地址。

3.3 VLAN虚拟局域网（VLAN）是一种将局域网划分成多个逻辑网段的技术，可以提高网络的安全性和管理性。

局域网组建的基本原理及步骤

局域网组建的基本原理及步骤局域网（Local Area Network，LAN）是指在一个相对较小的地理范围内，由若干台计算机和其它网络设备组成的计算机网络。

局域网的组建可以提供高速数据传输和资源共享等功能，为企业、学校和家庭等提供快速、稳定的网络连接。

本文将介绍局域网组建的基本原理及步骤，帮助读者更好地理解和操作。

一、基本原理局域网组建的基本原理涉及以下几个要点：1. 网络拓扑结构：根据实际需要和使用环境，局域网可以采用不同的拓扑结构，如星型、总线型、环型等。

其中，星型结构是一种常见的局域网拓扑结构，其特点是所有设备都通过一个集线器或交换机连接在一起。

2. 网络通信协议：局域网中的设备通常使用统一的网络通信协议，如以太网（Ethernet）协议。

以太网协议是一种常见的有线局域网通信协议，它定义了数据传输和设备地址分配等规则，保证了各设备之间的正常通信。

3. IP地址和子网掩码：为了实现设备之间的互联和数据传输，每个设备都需要具备唯一的IP地址。

同时，为了区分设备所在的子网，还需要设置相应的子网掩码。

IP地址和子网掩码是局域网中设备之间正确通信的基础。

二、组建步骤局域网的组建步骤可以分为以下几个阶段：1. 确定网络需求：首先需要明确网络的使用需求，包括网络规模、数据传输速率、设备连接数等。

根据需求确定一个合适的拓扑结构，并评估所需设备和网络设施的数量。

2. 设备选购与准备：根据网络需求，选择合适的设备和网络设施，如集线器、交换机、网线等。

及时检查所购买的设备是否符合相关标准和规范，并做好设备的预配置工作，如设置设备管理员账号、IP地址等。

3. 网络布线与连接：根据拓扑结构，进行网络布线工作，确保网络设施的互连和设备的连接。

在进行布线时，应避免过长的线缆长度和过多的连接点，以减少信号衰减和故障点。

4. IP地址和子网掩码设置：为每个设备分配唯一的IP地址，并设置相应的子网掩码。

确保设备在同一子网中，以便实现互联和数据传输。

1局域网组网概述


提升网络技术 打造网络技能人才
局域网组建与维护
1.3.2 网卡
第1章 局域网组网概述
网卡也叫“网络适配器”，英文全称为“Network Interface Card”，简称“NIC”，网卡是局域网中最基本的部件之一，它 是连接计算机与网络的硬件设备。
分类： 1) 按总线接口类型分 2) 按网络接口划分 3) 按带宽划分 4) 按网卡应用领域来分
能够识别网络服务器与工作站系统。
能够识别网络设备，并会连接主要网络设备。 能够安装并配置网络协议。 能进行IP地址分配与管理。 能使用常用的网络分析命令。
提升网络技术 打造网络技能人才
局域网组建与维护
1.1 局域网功能与应用 1.1.1 局域网概述
第1章 局域网组网概述
局域网是“把分散在一个建筑物或相邻几个建筑物中的计算 机、终端、大容量存储器的外围设备、控制器、显示器、以及为 连接其它网络而使用的网络连接器等相互连接起来，以很高的速 度进行通讯的系统”。 局域网的主要特点是：覆盖地理范围有限（0.1-2.5KM） 信息传输速率高（10-1000Mbps） 传输误码率低。
提升网络技术 打造网络技能人才
局域网组建与维护
1.3.5 无线局域网设备
第1章 局域网组网概述
在无线局域网里常见的设备有无线网卡、无线AP、无线网 桥、无线天线等。
提升网络技术 打造网络技能人才
局域网组建与维护
1.4 网络软件
第1章 局域网组网概述
局域网的网络软件主要包括网络操作系统以及网络数据库管理系统、网络 管理软件、网络安全软件、网络应用软件和网络协议软件等。
提升网络技术 打造网络技能人才
局域网组建与维护
第1章 局域网组网概述
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1.3 计算机网络的分类
分组交换（Packet Switching）
分组交换方式也称包交换方式，采用分组交换方式通信前， 发送端先将数据划分为一个个等长的单位（即分组）， 这些分组逐个由各中间节点采用存储—转发方式进行传 输，最终到达目的端。由于分组长度有限，可以在中间 节点机的内存中进行存储处理，其转发速度大大提高。
星型拓扑结构是一种以中央节点为中心，把若干
外围节点连接起来的辐射式互联结构 。
1.5 局域网简介
环型拓扑结构的网络形式主要应用于IBM的令牌
网。
1.5 局域网简介
混合型网路拓扑结构，是由前面所介绍的总线型、
星型、环型、树型结构中的一种或几种结合在一 起的一种网络结构。
1.5 局域网简介

1.4 计算机网络体系结构

1.4.1 计算机网络体系结构概述
为了减少计算机网络设计的复杂性，绝大多数网络采 用分层设计方法。所谓分层设计方法，就是按照信息的流动 过程将网络的整体功能分解为一个个功能层，不同机器上的 同等功能层之间采用相同的协议，同一机器上的相邻功能层 之间通过接口进行信息传递。
1.5 局域网简介

1.5.4 局域网的相关概念
共享与交换是局域网中两个很重要的概念，它们
物理介质
1.4 计算机网络体系结构

1.4.2 OSI参考模型
开放系统互联（Open System Interconnection，OSI） 基本参考模型是由国际标准化组织ISO制定的标准化开放式 计算机网络层次结构模型，又称ISO‘s OSI参考模型。 OSI参考模型并非具体实现的描述，它只是一个为制定 标准而提供的概念性框架。在OSI中，只有各种协议是可以 实现的，网络中的设备只有与OSI和有关协议相一致时才能 互联。
应用层
应用层
表示层
表示层
会话层
会话层
传输层
传输层
网络层
网络层
数据链路层
数据链路层
物理层
物理层（网络硬件）
物理层
1.4 计算机网络体系结构
物理层（Physical Layer）的主要功能是提供建立、维护和释放物理
连接的方法，完成相邻节点之间的按位传输，保证位传输的正确性， 并向数据链路层提供一个透明的位流传输。 数据链路层（Data Link Layer）的主要功能是在不可靠的物理线路 上进行数据的可靠传输，它完成的是网络中相邻节点之间可靠的数 据通信。 网络层（Network Layer）又称为通信子网层，是计算机网络中的通 信子网的最高层（由于通信子网不存在路由选择问题），主要功能 是实现分别位于不同网络的源节点与目的节点之间的数据包传输， 完成网络中主机间的报文传输，其关键是使用数据链路层的服务将 每个报文从源端传输到目的端。
1.3 计算机网络的分类

1.3.3 按交换方式分类
按交换方式来分类,计算机网络可以分为电路交换网、报文交换网 和分组交换网3种。 电路交换（Circuit Switching） 电路交换方式类似于传统的电话交换方式，用户在开始通信前，必 须申请建立一条从发送端到接收端的物理信道，并且在双方通信期 间始终占用该信道。 报文交换（Mesage Switching） 报文交换方式的数据单元是要发送的一个完整报文，其长度并无限 制。报文交换采用存储—转发原理，报文中含有目的地址，每个中 间节点要为途经的报文选择适当的路径，使其能最终到达目的端。
1.2 计算机网络的组成和应用

1.2.2 计算机网络的功能
计算机网络功能最主要的表现在资源共享和数据通信两 个方面。 资源共享 计算机网络中可共享的资源包括硬件资源、软件资源和数 据资源 。在网络中共享资源既节省了大量的投资和开支， 又以便于集中管理。 数据通信 数据通信是通信技术和计算机技术相结合而产生的一种新 的通信方式，即在计算机之间传送信息。
1.4 计算机网络体系结构
发送端 接收端
在OSI系统间的通信 信息流动过程如右图所示。 发送端的各层从上到下逐 步加上各层的控制信息构 成的比特流传递到物理信 道，然后再传输到接收端 的物理层，经过从下到上 逐层去掉相应层的控制信 息得到的数据流最终传送 到应用层的进程。由于通 信信道的双向性，因此数 据的流向也是双向的。

1.1.2 计算机网络发展的历史阶段
第一代计算机网络可以追溯到20世纪50年代，特
点是主机–终端系统，所有数据处理和通信处理 都是主机完成的。 第二代计算机网络兴起于20世纪60年代中期，第 二代计算机网络以远程大规模互联为主要特点， 使计算机之间能够进行通信，计算机有独立处理 数据的能力，但资源共享程度不高。
1.3 计算机网络的分类

1.3.2 按传输技术分类
网络所采用的传输技术有两类，即广播方式和点到点方 式。 点对点式网络 点对点式网络通过通信信道来完成数据传输任务，一条 线路只能连接一对节点。 广播式网络 广播式网络中多个节点共享一条通信信道，一个节点发 送信号，全网节点都会收到信息，采用的网络传输技术 是广播方式，因此就叫广播式网络。
1.4 计算机网络体系结构
传输层是计算机网络中的资源子网和通信子网的接口和
桥梁，主要功能是实现网络中不同主机上的用户进程之 间可靠的数据通信。 会话层利用传输层提供的可靠信息传递服务，使得两个 会话实体之间不用考虑相互间的距离、使用何种网络通 信等细节，进行数据的透明传输。 表示层处理的是OSI系统之间用户信息的表示问题，通过 抽象的方法来定义一种数据类型或数据结构，并通过使 用这种抽象的数据结构在各端系统之间实现数据类型和 编码的转换。 应用层是OSI参考模型中的最高层，是计算机网络与最终 用户间的接口，它利用网络资源唯一向应用程序直接提 供服务。
1.5 局域网简介

1.5.4 局域网的相关概念
CSMA/CD访问控制 CSMA为载波监听多点访问，也称为先听后说。每个站点在发送 数据之前要监听信道上是否有数据在传送，若有，则此站点不能 发送，需等待一段时间后重试。 带冲突检测的载波监听多点访问CSMA/CD能解决发送中出现的 冲突现象。CSMA/CD的工作过程为发送前先监听信道是否空闲， 若空闲则立即发送数据；在发送时，边发边继续监听；若监听到 冲突，则立即停止发送，并向总线上发一串阻塞信号，用于通知 总线上的其他各有关节点，等待一段随机时间（称为退避）以后， 再重新尝试。
络中各用户的工作场所。
1.2 计算机网络的组成和应用
网络连接设备：主要负责网络中各计算机的互联、数
据信息的转发及数据格式的转换等。
传输介质：是网络中传输数据、连接各网络站点的实
体。
1.2 计算机网络的组成和应用
计算机网络的软件系统
网络操作系统：网络操作系统（Network
Operation System，NOS）是网络的心脏和灵 魂，是向网络计算机提供服务的特殊操作系统。 网络通信协议：网络通信协议是指网络中计算 机在相互通信时所遵循的规则。 网络管理及应用软件：网络管理软件主要用于 监视和控制网络的运行。
1.5 局域网简介

1.5.1 局域网特点
从应用的角度来看，局域网主要有以下几个特点： 网络覆盖的地理范围较小。 数据传输速率高。 传输质量好，误码率低。 组网容易。 支持的传输介质种类多。
1.5 局域网简介

1.5.2 局域网拓扑结构
总线型拓扑结构是一种共享通路的物理结构。
1.5 局域网简介
1.5.3 局域网工作模式 局域网的工作模式主要有以下三种：
对等网络（Peer to Peer）
在对等网络中，所有计算机的地位平等，没 有从属关系，也没有专用的服务器和客户机。网 络中的资源是分散在每台计算机上的，每一台计 算机都既是服务器又是客户机。
1.5 局域网简介
专用服务器结构
其特点是网络中至少有一台专用的文件服务器，所有 的工作站通过通信线路与一台或多台文件服务器相连， 存取服务器文件，共享存储设备；工作站之间无法直接 进行通信。 客户机/服务器模式 这种类型中的网络中有一台或几台较大计算机集中进 行共享数据库的管理和存取，称为服务器，而将其他的 应用处理工作分散到网络中其他计算机上去完成，构成 分布式的处理系统。客户机不仅可以和服务器进行通信， 同时客户机之间也可以直接通信。
1.3 计算机网络的分类
广域网 (WAN)
广域网所覆盖的范围比城域网更广，它一般是在不同城市 之间的LAN或者MAN网络互联，有区域性或全球性事务 的大公司可以使用广域网进行网络互联，并从远距离媒 体租用线路来提供系统间的全天候连接。 互联网 互联网是我们每天都要使用的一种网络，无论从地理范围， 还是从网络规模来说，它都是最大的一种网络，就是我 们常说的Web、WWW和“万维网”等。
1.3 计算机网络的分类

1.3.1 按地理范围分类
按这种标准可以把各种网络类型划分为局域网、城域网、广域网 和互联网四种。
局域网 (LAN)
局域网所覆盖的地区范围较小，一个网络可以由两台计算机组成，也 可以由同一大楼里面的上千台计算机组成。局域网最常见、应用最 广的一种网络。
城域网 (MAN) 城域网一般是在一个城市，但不在同一地理小区范围内的计算机互 联而成。
第1章 局域网组网 的理论基础
1.1 计算机网络简介

1.1.1 计算机网络的定义 计算机网络就是利用通信设备和通信线 路把地理位置不同的具有独立功能的多台计 算机及其外部设备连接起来，在网络操作系 统、网络管理软件及网络通信协议的管理和 协调下，实现资源共享和信息传递的计算机 系统。
1.1 计算机网络简介
向开放式的网络体系结构发展。 向高性能多媒体通信、移动通信结构发展。 向分布式计算和智能化发展
1.2 计算机网络的组成和应用
