灯光监视的断路器控制回路

二、具有灯光监视的断路器控制回路实验一、实验目的1、掌握具有灯光监视的断路器控制回路的工作原理，电路的功能特点。

2、理解为使断路器控制回路能安全可靠地工作，所必须满足对合闸及分闸监视的基本要求及其重要性。

3、结合ZB02挂箱(实验设备中的一个小的集成部分，具体内容及功能在实验课中会得到讲授)控制开关的触点图表, 学会开关的使用、控制回路的接线和动作试验方法。

二、原理说明具有灯光监视的断路器控制回路接线如图2—1。

其控制开关为封闭式万能转换开关LW2—W—2/F6。

断路器及控制回路工作情况的监视及操作控制过程如下：当断路器处于跳闸状态时，其常闭辅助触点QF1-2闭合，控制开关KK手柄处于自然（固定）位置，其触点1—3、2—4都断开。

于是，通过220V(+)-1Fu-TWJ线圈- QF1-2 -HC线圈-2Fu-220V(-)，组成一个完整的电路，使得TWJ线圈带电，因此，TWJ线圈的常开触点就要闭合，通过电路220V(+)-1Fu-TWJ辅助常开触点(此时处于闭合状态)- LD绿灯-电阻1R - -2Fu-220V(-)，形成闭合回路，绿灯LD就发光，它一方面表示明断路器处于跳闸状态，另一方面表明HC线圈回路完好。

当需要进行合闸操作时，可将KK手柄顺时针转动45°，这时KK触点2—4接通，短接了TWJ的线圈阻抗，HC线圈得电动作，HQ线圈回路接通，断路器合闸，其常闭触点QF1-2断开HC线圈回路，常开触点QF3-4的闭合，使得220V(+)-1Fu-HWJ线圈–断路器常开触点QF3-4(此时为闭合状态)-TQ跳闸线圈- 2Fu-220V(-)回路闭合，HWJ的线圈带电(问为何TQ线圈不带电？)，使得HWJ线圈的辅助常开触点闭合，使得220V(+)-1Fu-HWJ辅助常开触点(此时处于闭合状态)- HD红灯-电阻2R -2Fu-220V(-)回路接通，红灯HD发光，一方面指示断路器处于合闸状态，另一方面表明跳闸回路完好。

发电厂变电所控制-答案一、灯光监视的断路器控制回路如图所示，M100(+)为闪光小母线，M708为事故音响小母线。

1．试说明断路器手动及自动合、跳闸时灯光信号是如何发出的。

2. 进行手动合闸操作时，将控制开关SA从“跳闸后”位置切换至“预备合闸”（PC）位置，试分析说明此时绿灯HG和红灯HR的状态（平光、闪光、不亮）。

3．若发生事故断路器跳闸，事故音响信号怎样启动？答：1．手动跳闸 SA至“跳闸后”位置时，触点10-11闭合，绿灯HG发平光。

自动跳闸 SA在“合闸后”位置，触点9-10闭合，此时若断路器自动跳闸，其常闭辅助触点接通,绿灯（HG）经SA的9-10触点接至闪光小母线M100(+)，闪光。

手常开闸 SA在“合闸后”位置，触点13-16闭合，红灯（HR）发平光。

自常开闸 SA在“跳闸后”位置，触点14-15闭合，此时若自动装置使断路器自常开闸，红灯（HR）经触点14-15接至闪光小母线，发闪光。

2．断路器仍属跳闸状态，因此其辅助常闭触点闭合。

另外，控制开关SA处于预备合闸位，节点9-10接通。

因此，绿灯（HG）闪光，红灯不亮。

3．若断路器因事故跳闸，SA仍在合闸后位置，其触点1-3、19-17同时接通。

另外，因断路器跳闸，QF辅助常闭触点闭合，事故音响小母线M708接至负电源-700，事故音响回路启动，发出事故音响信号。

二、电压互感器二次侧b相接地的接线图如下图所示。

1、试说明B相接地点设置在m点的理由，以及击穿保险器FA的作用。

2、试说明开口三角形辅助二次绕组不装设熔断器的原因。

3、试说明隔离开关QS1的作用。

4、试说明绝缘监察继电器KVI的动作原理。

答：1．b相接地点的设置。

接地点设在端子箱内FU2之后m点，是因为若设在FU2之前n 点，则当中性线发生接地故障时将使b相绕组短路而无熔断器保护。

而在m点接地也有缺点：一旦熔断器熔断，则电压互感器整个二次侧将失去保护接地点，如果高低压绝缘破坏高电压侵入将危及设备及人身安全。

具有灯光监控的断路器控制回路实验报告开课学院及实验室：学院年级、专业、班姓名学号实验课程名称电力工程基础成绩实验项目名称具有灯光监控的断路器控制回路实验指导老师一、实验目的1．掌握具有灯光监视的断路器控制回路的工作原理，电路的功能特点。

2．理解为使断路器控制回路能安全可靠地工作，必须满足对合闸与分闸监视的基本要求与重要性。

3．加深对控制回路的理解和实验操作方法二、实验原理1．闪光信号装置闪光信号装置用于给闪光小母线WF+ 提供脉动电压。

当断路器事故跳闸或者自动投入时，绿灯GN或红灯RD通过接上闪光小母线WF而闪光。

图3-1是直流闪光装置实验电路。

图中闪光继电器DX-3由中间继电器线圈KM、电阻R、电容C和中间继电器的一对常闭和常开触点构成。

闪光继电器DX-3和双联按钮SB、指示灯WH一起接入直流电源（WC+和WC-为220V直流电源正负极）构成直流闪光装置实验电路。

当实验电路中按钮SB未按下时，指示灯WH通过按钮开关SB的常闭点直接接入直流电源，光示牌WH全压发光。

按下实验按钮SB，SB的常开触点闭合，常闭触点打开，此时电流从正电源WC+ 通过继电器的常闭触点和电容器C、电阻R、按钮SB和WH到负极WC- ，电容器C开始充电，电压逐渐升高，在电容器两端电压达到中间继电器KM线圈的动作电压之前，KM不会动作，因而WH被电阻R和电容C分压而发暗光；当电容器两端电压达到继电器KM的动作电压时，KM动作，KM的常闭触点切断了电容器充电回路，而常开触点KM闭合，使WH能维持一段时间的全发光状态，当电容器C因放电电压逐渐下降至继电器的返回电压时，继电器KM复归，常开触点分开，常闭触点闭合，电容器C又开始充电，WH又变暗，当C充电至一定电压时，KM又动作，光示牌WH又全压发光。

这样周而复始，就会看到灯光一闪一闪的现象。

图3-1 采用DX--3型闪光继电器构成的闪光装置实验接线图2. 断路器及控制回路图3-2 具有灯光监视的断路器控制回路原理及接线图断路器及控制回路工作情况的监视及操作控制过程如下：当断路器处于跳闸状态时，其常闭辅助触点QF闭合，跳闸位置指示灯KD亮，当开关1-2通时，合闸线圈YO得电，其常开辅助触点YO闭合，QF得电，断路器合闸，常闭触点QF断开，常开触点QF闭合，合闸位置信号GN亮，跳闸位置信号KD灭。

电工必须知道的30个电气二次回路图1、直流母线电压监视装置电路图直流母线电压监视装置主要是反映直流电源电压的高低。

KV1是低电压监视继电器，正常电压KV1励磁，其常闭触点断开，当电压降低到整定值时， KV1失磁，其常闭触点闭合， HP1光字牌亮，发出音响信号。

KV2是过电压继电器，正常电压时KV2失磁，其常开触点在断开位置，当电压过高超过整定值时KV2励磁，其常开触点闭合， HP2光字牌亮，发出音响信号。

图1直流母线电压监视装置电路图2、直流绝缘监视装置接线图图2是常用的绝缘监察装置接线图，正常时，电压表1PV开路，而使ST1的触点5-7、9-11（ ST1的1-3、2-4断开）与ST2的触点9-11接通，投入接地继电器KA。

当正极或负极绝缘下降到一定值时，电桥不平衡使KA动作，经KM 而发出信号（若正、负极对地的绝缘电阻相等时，不管绝缘下降多少，KA不可能动作，就不能发出信号，这是其缺点）。

此时，可用2PV进行检查，确定是哪一极的绝缘下降（测“+”对地时，ST2的2-1、6-5接通；测“-”对地时，ST2的1-4、5-8接通。

正常时，母线电压表转换开关ST2的2-1、5-8、9-11接通，电压表2PV可测正、负母线间电压，指示为220V），若正极对地绝缘下降，则投ST1 I档，其触点1-3、13-14接通，调节R3至电桥平衡电压表1PV指示为零伏；再将ST1投至II档，此时其触点2-4、14-15接通，即可从1PV上读出直流系统的对地总绝缘电阻值。

若为负极对地绝缘下降，则先将ST1放在II档，调节3R至电桥平衡，再将ST1投至I档，读出直流系统的对地总绝缘电阻值。

假如正极发生接地，则正极对地电压等于零。

而负极对地指示为220V，反之当负极发生接地时，情况与之相反。

电压表1PV用作测量直流系统的总绝缘电阻，盘面上画有电阻刻度。

由于在这种绝缘监察装置中有一个人工接地点，为防其它继电器误动，要求电流继电器KA有足够大的电阻值，一般选30kΩ，而其启动电流为1.4mA，当任一极绝缘电阻下降到20 kΩ时，即能发出信号。

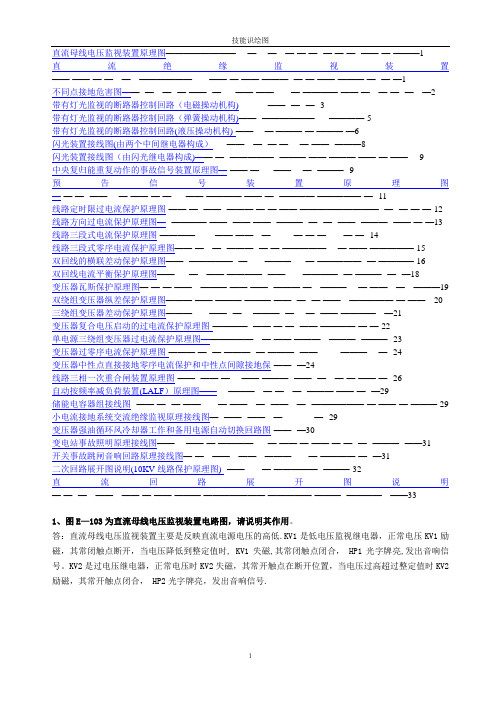

直流母线电压监视装置原理图————————----—----—---—-—-—--—-—-—--——-—-———1直流绝缘监视装置——-——-—-—---—---——————------——-—-——-———--—-—-——-———-—--—-—1不同点接地危害图——--—---—--—-——--—-----——-——------—-————-——-—---—-—--—---—2带有灯光监视的断路器控制回路（电磁操动机构)----------——--—--—--3带有灯光监视的断路器控制回路（弹簧操动机构)——--——————-----————-5带有灯光监视的断路器控制回路(液压操动机构)-——----————-—-———-—6闪光装置接线图(由两个中间继电器构成）-----——---—--—-—----—-——--———8闪光装置接线图（由闪光继电器构成)——-—--—————--———-——-———-——-—-——----9中央复归能重复动作的事故信号装置原理图—-——-—-----——----—--———--9预告信号装置原理图—-—-—--——----—-——-—-—-----——-————-——-—--————-—————-—--11线路定时限过电流保护原理图-——-—--——--———-—-—-——-—————————--—--—-—-—-12 线路方向过电流保护原理图—--————-——--——-——--———--—--—--——--———--——-—-—13 线路三段式电流保护原理图-————-------——-——---—--------—-—-—------—-—--14线路三段式零序电流保护原理图——-—---—--———--—-—-—————----—-——-—————-15双回线的横联差动保护原理图——--—————--—------———-----—-—————--—-————-16双回线电流平衡保护原理图——-----—---——-————--——------————--—-———--—--—18变压器瓦斯保护原理图—-—-—-——---———-——-——--———-—---———----—-——---—---———19 双绕组变压器纵差保护原理图———-——-———-———-——--—--—-——---—————-—-——---20 三绕组变压器差动保护原理图———------——--—----———--—----—--——-————---—21变压器复合电压启动的过电流保护原理图-————--——-—-—--——-————-—-—-22单电源三绕组变压器过电流保护原理图——————---—-——-———---———--———--23变压器过零序电流保护原理图-———-—--—-———--—-———--——--------———----—--24变压器中性点直接接地零序电流保护和中性点间隙接地保-——--—24线路三相一次重合闸装置原理图-——--——-—----——-———--——--—---—-—-——-—--26自动按频率减负荷装置(LALF）原理图——----———---—-—---—--———-——-—--—29储能电容器组接线图--——-—--—-——------—-——---—--——---—--——————-—-——-—-———-29 小电流接地系统交流绝缘监视原理接线图—--——--——---—-----------—--29变压器强油循环风冷却器工作和备用电源自动切换回路图-——--—30变电站事故照明原理接线图——----——-—-————-----—-——-—-——-—-—--—--———--——31开关事故跳闸音响回路原理接线图—-—---——---——---———------—-————-—--—31二次回路展开图说明(10KV线路保护原理图)--——------—-—————--———-32直流回路展开图说明—-—--—---——---——-—-——-———-———————-—————-———--————---——331、图E—103为直流母线电压监视装置电路图，请说明其作用。

一、填空：1．电器选择的一般条件是按进行选择，并按情况校验。

2．布置在同一平面内的三相导体，当三相导体发生三相短路时，最大可能的电动力出现在相。

3．断路器按其使用的灭弧介质的不同可分为油断路器、空气断路器、及_____________和_____________断路器等类型。

4．断路器的工作电压在于额定电压时，其开断电流可以增大。

5．断路器的热稳定电流反映断路器承受短路电流效应的能力，该参数又称为额定短时耐受电流。

6. 进行断路器开断能力验算时的计算时间为继电主保护动作时间和相应断路器时间之和。

7.熔断器是一种最简单的保护设备，使用时将其在电路中，当电路发生短路或时，熔断器自动熔断以保护其他电器设备。

8.热稳定校验指在短路电流通过时，电器设备各部分的或应不超过允许值。

9.配电装置各部分之间，为确保人身和设备的安全所必须的最小电气距离称为_____________。

这些距离分为__ ___类。

10．屋外配电装置采用的母线有_____________和_____________。

11．发电厂电气设备的集中控制方式可分为：主控制室控制方式和控制方式。

12．断路器的控制回路按电源电压可分为控制和控制。

13．同步点的断路器，其两侧的电压来自。

14．如果短路电流切除时间大于一秒钟，导体的发热主要由短路电流的分量来决定，可以不计分量的影响。

15．断路器的额定开断电流是指在电压下，断路器能保证可靠开断的最大短路电流。

16．进行短路热稳定性校验时的计算时间为继电保护动作时间和相应断路器时间之和。

17．三相式电压互感器接线，其辅助二次绕组接成三角形。

18.电力系统常用的限流电抗器有普通电抗器和电抗器两种。

19. 动稳定就是要求电器设备能承受短路电流所产生的电动力效应。

20. 成套配电站是由_____________、电力变压器、_____________三部分组合构成的配电装置21．根据电器和母线布置的高度，屋外配电装置可分为_____________、_____________、_____________三类。

计算题：1.如图所示的电路中,C 1=0.2μF,C2=0.3μF,C3=0.8μF,C4=0.2μF,求开关K 断开和合上时,AB 两点间的等效电容C AB 。

(K 断开时，C AB =0.28μF;K 合上时,C AB =0.3μF ）.2.由100V的电源供给负载10A 的电流,若线路的总电阻为0.1欧姆,则负载的端电压为多少伏?(99V)3.功率为600W 的电炉,如果把炉丝电阻减小5%,则功率大约为多少?(623W)4.一台220V 的直流电动机,输出功率为1.5kW,从电源吸取的电流是8.64A,求输入电动机的电功率是多少?电动机的效率是多少?电动机的损耗功率是多少?(P 入=1.9kW,η=78.9%,P 损=0.4kW)5.有一台400kW 的负载，功率因数为0.8,试求开机1/4小时所消耗的电能为多少kWh,视在功率和无功功率各是多少?(100kWh,500kV A,300kVar)6.电阻R 和电感线圈L 并联,已知I R =3A,I L =4A,试用相量图,求出总电流I 是多少安?(I=5A)7.如图所示,U 为正弦流电压,已知X L =10欧姆,开关K 打开和合上时,电流表的读数都是5安培,求电容器的电抗X C .(X C =5欧姆)8.一个线圈接到220V 直流电源上时,功率为1.2kW,接到220V 工频交流电源上时,功率为0.6kW,求线圈的电阻与电感各是多少?(R=40.3Ω,L=0.128H)C3 C49.一台220V单相异步电动机等效电路如图所示,图中R=29欧姆,电抗X L=21.8欧姆,试求电动机起动后的电流,电动机本身消耗的有功功率和无功功率各是多少?(6.06A、1066W、801.6var)10.一RLC串联电路,已知R=200欧姆,L=1H,C=1μF,当外加电压的频率为f1=50HZ和f2=500H z时 ,电路呈容性还是感性?(f1=时为容性,f2时为感性)11. 一RLC串联试验电路,当接于50赫兹交流电压上时,如果C=22μF,则发现电路中电流最大,试求与之串联的电感L多大?(5.07H)12.一台SFSLZ-31500/110/38.5/11kV的三相变压器,接线组别为YN,yn0,d11,试求其各侧额定电流。

具有灯光和音响监视的断路器控制回路实验报告实验目的：1.了解电气控制中断电器的原理和构造。

2.掌握通过控制器实现灯光和音响的监视。

3.学会进行电路布线。

实验原理：断路器是一种常用的电力保护设备。

它常常用于对过载和短路的保护。

当电路发生过载或短路时，断路器会自动跳闸进行保护。

在实际的电路中，断路器还经常用于控制电气设备的启动和停止。

本实验中的断路器控制回路可以用于开、关电路，同时还能实现灯光和音响的监视功能。

实验电路图如下所示。

实验电路图：具体实现过程：1. 首先按照电路图将断路器、保险丝、信号灯、灯座、音响、变压器、电容、电位器、电阻器、开关、插座等器件依次按照电路图进行连接。

这里需要注意的是，需要注意电线的颜色，将引线按照电路图中的颜色进行布线。

2. 初始化电路，检查连接是否有误。

确认后，连接电源，观察信号灯和音响是否有反应。

3. 调节电位器和电阻器的值，观察信号灯和音响的亮度和音量的变化。

4. 通过摇动开关来控制信号灯和音响的开关。

实验结果：本实验通过构建断路器控制回路，成功实现了对灯光和音响的监视控制，当电路中的信号灯发生故障时，音响会发出报警声提示。

实验结果良好。

实验心得：本次实验将课本上的电气控制知识与实践相结合，通过搭建断路器控制回路，进一步加深了本人对电气控制的理解。

实验中需要进行电路布线，需要注意的是电线颜色以及连接的正确性，这对于后续的实验结果至关重要。

此外，调节电位器和电阻器的值能够精确控制信号灯和音响的亮度和音量，此为电气控制的灵活性和可调节性带来了极大的优势。

通过本次实验，我深刻体会到了信息技术对于现代电子科技的重要性，未来的科技发展离不开信息技术的支撑。

变电站灯光监视断路器的控制信号回路灯光监视断路器的控制信号回路具有结构简单；合闸与分闸位臵有红绿灯指示；自动跳闸或自动合闸时有明显的闪光信号；能监视控制电源熔断器的工作状态及分合闸回路的完好性，是变电站常用的控制电路，控制原理图(弹簧储能手车断路器)如图1-1所示。

1、控制开关、行程开关。

+W C-W C图1-1 断路器控制回路控制开关是断路器控制回路中的主要元件，运行人员利用控制开关，发出操作命令，对断路器进行手动合闸或分闸操作。

变电站中常用的控制开关为LW2系列。

这种控制开关除了结构封闭、不受外界影响外，还有一个优点，即在控制过程中有预备位臵。

当控制开关在预备位臵时，信号灯能发出闪光信号，提醒运行人员最后一次检查所操作的设备是否正确，以减少误操作的机会。

本图控制开关1Q T的型号为LW2-Z-1a〃4〃6a〃40〃20/F8，共有六个位臵状态即：“预备分闸”、“分闸”、“分闸后”、“预备合闸”、“合闸”、“合闸后”。

其中“分闸后”和“合闸后”为两个固定位臵，即手柄在水平和垂直位臵。

“预备合闸”和“预备分闸”为两个预备位臵，虽然手柄也在垂直或水平位臵上,但在操作过程中仅为一种过渡位臵，并不长久停留在该位臵上。

“合闸”和“分闸”为两个自动复归位臵，即操作人员将手柄自预备位臵顺时针旋转45°或逆时针旋转45°，当操作人员松手后手柄即自动复归至固定位臵。

触点位臵见图１－2 所示。

图中“×”表示触点为接通状态，“－”表示触点为断开状态。

SQ2为手车行程开关，手车在工作位臵接通;SQT3为手车断路器的弹簧储能机构行程开关，弹簧储能完成后接通，弹簧未储能时断路器不能进行合闸操作;中间继电器常开接点1KM由自动回路来；中间继电器常开接点2KM由保护回路来;+WC,-WC为正、负控制母线;(+)MF为闪光信号小母线。

2、分、合闸回路断路器合、分闸回路是由红、绿灯监视的，红、绿信号灯是由断路器的辅助接点QF进行切换的，当断路器在合闸位臵时其辅助接点常开闭合，HR红灯亮，准备好的是跳闸回路；断路器在分闸位臵时其辅助接点常闭闭合，HG绿灯亮，准备好的是合闸回路。

发电厂变电所控制---本
一.问答题（170分）
1、灯光监视的断路器控制回路如图所示，M100（+）为闪光小母线，M708为事故音响小母线。

（1）试说明断路器手动及自动台、跳闸时灯光信号是如何发出的。

（2）进行手动合闸操作时，将控制开关SA从“跳闸后”位置切换至预备合闸”（PC）位置，试分析说明此时绿灯HG和红灯HR的状态（平光、闪光、不亮）。

（3）若发生事故断路器跳闸，事故音响信号怎样启动？
学生答案：
1．手动跳闸 SA至“跳闸后”位置时，触点10-11闭合，绿灯HG发平光。

自动跳闸 SA在“合闸后”位置，触点9-10闭合，此时若断路器自动跳闸，其常闭辅助触点接通,绿灯（HG）经SA的9-10触点接至闪光小母线M100(+)，闪光。

手常开闸 SA在“合闸后”位置，触点13-16闭合，红灯（HR）发平光。

自常开闸 SA在“跳闸后”位置，触点14-15闭合，此时若自动装置使断路器自常开闸，红灯（HR）经触点14-15接至闪光小母线，发闪光。

2．断路器仍属跳闸状态，因此其辅助常闭触点闭合。

另外，控制开关SA处于预备合闸位，节点9-10接通。

因此，绿灯（HG）闪光，红灯不亮。

3．若断路器因事故跳闸，SA仍在合闸后位置，其触点1-3、19-17同时接通。

另外，因断路器跳闸，QF辅助常闭触点闭合，事故音响小母线M708接至负电源-700，事故音响回路启动，发出事故音响信号。

2、电压互感器二次侧b相接地的接线图如下图所示。

（1）试说明B相接地点设置在m点的理由，以及击穿保险器FA的作用。

具有灯光和音响监视的断路器控制回路实验一、实验目的（1）掌握具有灯光和音响监视的断路器控制回路的工作原理、电路内含的功能特点。

（2）了解控制开关的触点图表及开关在电路中的应用，掌握具有灯光和音响监视控制回路的接线和动作试验方法。

二、预习与思考（1）具有灯光和音响监视的断路器控制电路中，是如何监视回路本身的完整性和操作电源的正常性？（2）在灯光和音响监视的断路器控制电路中，是否能保证断路器既可用控制开关来进行分、合闸操作，又可用继电保护和自动装置来进行分、合闸操作？三、原理说明具有灯光和音响监视的断路器控制回路如图4-9所示。

控制开关也是封闭式万能转换开关LW2-W-2/F6。

断路器的操作过程如下。

图4-9 具有灯光和音响监视的断路器控制回路当断路器处于跳闸状态时，跳位继电器TWJ线圈、QF常闭辅助触点和HC线圈组成通路，由于TWJ线圈电阻远大于HC线圈电阻，所以TWJ动作，其常开触点接通了绿灯LD回路，绿灯发光，指示断路器在跳闸位置。

当断路器处于合闸位置时，合位继电器 HWJ 线圈、QF常开辅助触点和TQ线圈组成通路，HWJ也因线圈电阻远大于TQ电阻而动作，其常开触点接通了红灯HD回路，红灯发光，指示断路器处于合闸位置。

控制电路图 4-9 具有失电及回路断线报警功能：当断路器控制回路熔断器 1FU（2FU）熔断以及当断路器合闸后HWJ线圈断线或分闸后TWJ线圈断线时，HWJ和TWJ线圈失电，其常闭触点闭合，其常闭触点接通了光字牌 GP 回路。

GP 左侧接通冲击继电器 XMJ，预告音响装置XMJ脉冲变压器BL的一次回路接通电源正极，GP右侧联接电源负极。

于是警铃发声，预告故障的存在；另外，在发声的同时光字牌 GP 也通电而发光示字，告知故障的性质。

HWJ和TWJ是中间继电器，线圈的电阻很大，串接在跳、合闸回路中短路的可能性很小，所以不会影响断路器的动作。

HWJ和TWJ的触点对数很多，可以代替断路器的辅助触点使用在不重要的回路中。

断路器控制回路的监视断路器控制回路电源消失或跳合闸回路断线，都会危及到设备的安全运行，所以要对控制回路的完整性进行监视，以便及时发现和处理故障，一般采用灯光监视和音响监视两种接线。

1.灯光监视的控制回路灯光监视的控制回路接线如图4-3所示，在合闸回路中接入绿灯HRd，在跳闸回路中接入红灯HGn。

当断路器在合闸状态时，红灯 HGn亮，表示电源和跳闸回路是完好的;当断路器在跳闸状态时，绿灯HRd亮，表示电源和合闸回路是完好的。

如果控制电源消失、操作保险熔断或控制回路断线，相应的指示灯就会熄灭。

由于信号灯的电阻相对于KMC 线圈或 Yoff线圈的电阻大得多，不会引起KMC 或QF动作。

2.音响的监视控制回路灯光监视的控制回路接线简单，但出现故障不易被及时发现，灯泡烧坏和控制回路故障也不能区别，对于比较重要的发电厂和变电所，常采用音响监视的回路，其接线如图4-4所示。

在合闸回路中，接入跳闸位置继电器KTP，在跳闸回路中接入合闸位置继电器KCP。

KTP和KCP 各有一对常闭接点串联再与光字牌HR串接后连来至延时预告信号小母线 3WAS、4WAS。

当断路器处于合闸状态时，合闸位置继电器KCP动作，其常开接点闭合，红灯HGn亮，表示电源和跳闸回路是完好的，同时 KCP 的常闭接点断开，切断光字牌的信号回路;当断路器处于跳闸状态时，跳闸位置继电器KTP动作，其常开接点闭合，绿灯HRd亮，表示电源和合闸回路是完好的，同时 KTP 的常闭接点断开，切断光字牌的信号回路。

如果控制电源消失;或在合闸状态时跳闸回路断线;或在跳闸状态时合闸回路断线，位置继电器KCP 和 KTP 都返回，使两继电器的常闭接点都接通，使光字牌HR亮，并通过中央预告信号装置发出音响信号（电铃）。

发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1. 火力发电厂的能量转换过程是化学能――热能――机械能――电能2. 电流互感器正常运行时二次侧不允许开路。

3. 导体热量的耗散有对流辐射导热、三种形式。

4. 按输出能源分,火电厂分为热电厂和凝汽式电厂。

5. 在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；当每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。

6. 根据运行状态，自启动可分为失压自启动空载自启动 .带负荷自启动三类。

7. 发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。

（填增大或减小）8．加装旁路母线的唯一目的是不停电检修出线断路器。

9．厂用供电电源包括工作电源启动和备用电源事故保安电源。

二、单项选择题（每题2分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。

因此,母线起到汇集和分配电能的作用。

2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。

3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。

4. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。

5. “F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。

6. 根据布置的型式，屋内配电装置通常可以分为单层式、、二层式和三层式三种型式。

7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。

这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。

8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_。

三、具有灯光和音响监视的断路器控制回路实验1. 实验目的本实验的主要目的是在现有的电路基础上，进一步加强学生对断路器控制回路的理解和掌握。

通过实验，学生可以了解并掌握具有灯光和音响监视的断路器控制回路的工作原理和特点，并学会运用所学知识进行电路搭建和调试。

2. 实验原理本实验的基本原理是利用开关控制回路中的断路器，实现对电路的控制和保护。

在这个过程中，灯光和音响监视器则为电路的运行和状态提供了实时的反馈和提示，方便学生进行观察和调试。

3. 实验设备和材料•大功率断路器•电源•两只工业灯•一只蜂鸣器•开关•电缆、插头、插座等4. 实验步骤4.1 确定电路图首先，需要根据实验的要求确定好电路图，包括断路器、灯光和音响监视器的连线和开关的控制回路等。

确定好电路图后，准备好所需器材和材料。

4.2 搭建电路根据已确定的电路图，开始进行电路搭建。

这个过程需要仔细严谨，遵循正常的电路连接方法。

搭建完成后，进行必要的检查和测试，确保电路正常运转。

4.3 进行实验搭建好电路后，进入实验环节。

此时，需要进行一系列的测试和调试，以确保电路的性能和运行效果。

在这个过程中，学生需要对电路中的各个元件进行观察和分析，包括断路器、灯光和音响监视机等，以便更好地把控电路的运行状态。

5. 实验注意事项在进行具有灯光和音响监视的断路器控制回路实验时，需要注意以下事项：1.操作电路时务必注意个人安全。

在搭建和调试电路时，需要戴上相关的防护手套和鞋子等设备，避免意外发生。

2.在电路连接过程中，需要注意各个元件的位置和方向，确保保持正确的排列。

在连接电线时，需要注意绝缘和接线的牢固度，避免电线松动引起电路故障。

3.处理问题时需要缜密思考。

如果出现故障，需要仔细分析和判断，找出故障原因，然后用正确的方法进行修复。

4.在进行实验时，需要密切关注电路中的变化和运行状态，如果发现异常情况，需要及时处理。

6. 实验通过本次具有灯光和音响监视的断路器控制回路实验，我对断路器控制回路的工作原理和特点有了更加深入的认识。
