建筑基坑支护第五章课后习题
建筑基坑支护第五章课后习题一、选择题1、下列支护结构可以用于基坑侧壁支护等级为一级的是哪个？（A）A、排桩和地下连续墙B、逆作拱墙C、土钉墙D、水泥土墙2、基坑侧壁安全等级和重要性系数对应正确的是那组？（D）A、二级为1.10B、特级为1.20C、三级为1.0D、一级为1.103、下列可按被动土压力计算的情况是（C）A作用在地下室外墙上的土压力B逆作拱墙外侧土体作用在拱墙上的土压力C基坑内侧土体作用在基坑底面以下嵌固深度内支护结构上的土压力D排桩外侧土体作用在排桩上的土压力4、在相同的条件下，主动土压力（Ea）、被动土压力（Ep）、静止土压力（E0）的关系为（C ）A Ea >Ep>E0B Ea <Ep <E0C Ea < E0 < EpD E0<Ea <Ep5、下列哪种的hd不需按整体稳定条件采用圆弧滑动简单条分法确定（D）A．水泥土墙B．多层支点排桩C．多层支点地下连续墙D．逆作拱墙6、下列哪种稳定性分析不用考虑嵌固深度的影响（B）A．整体稳定性分析B．基坑底部土体突涌稳定性分析C．基坑底部土体抗隆起稳定性分析D．基坑渗流稳定性分析7、等值梁法的关键在于（D）A确定内力的大小B计算配筋C计算埋置深度D确定反弯点的位置8、根据下面地基水平抗力系数的分布图，判断是哪种地基反力系数kx方法：（）A.①C值法②K法③m法④常数法B.①常数法②K法③m法④C值法C.①常数法②m法③K法④C值法D.①C值法②m法③常数法④K法9、水泥土搅拌桩成桩三天内，可用轻型动力触探检查每米桩身的均匀性检查数量为施工总数的1%且不少于（B）根A、4B、3C、6D、510、当基坑底部不是碎石土、基坑内部不排水且没有作用渗透水压力时，水泥土墙嵌固深度以（D）条件确定A、抗隆起稳定性B、抗倾覆稳定性C、抗滑移稳定性D、整体稳定性11、下列不属于复合土钉墙的类型的是（C）A土钉墙+止水帷幕+预应力锚杆B土钉墙+预应力锚杆C土钉墙+止水帷幕++微型杆D土钉墙+微型杆+预应力锚杆12、下列不适用于土钉墙的是（C）A基坑安全等级为二三级B基坑周围不具备放坡条件C临近有重要建筑或地下管线D地下水位较低或坑外有降水条件13、适用于逆作拱墙的地区，基坑开挖深度不宜（A）A.大于12mB.小于12mC.大于等于12mD.小于等于12m14、保证拱墙受力符合主要受压应力条件，逆作拱墙轴线矢跨比不宜小于（B）A.1/4B. 1/8C. 1/10D.1/1215、逆作拱墙截面宜为（A）A、Z字形B、L字形C、I字形D、T字形16、圆形拱墙壁厚不应（B）A、小于500mmB、小于400mmC、大于500mmD、大于400mm17、分层厚度应根据工程具体情况决定，对于软土基坑，必须分层均衡开挖，层高不宜超过（D）A、2mB、3mC、0.5mD、1m18、基坑边缘堆置的土方和建筑材料，一般应距基坑上部边缘不小于，弃土堆置高度不应超过，并不能超过设计荷载值（A）A、2m、1.5mB、1.5m、2mC、1m、2mD、2m、1m二、判断题1、为保证地下结构施工及基坑周边环境的安全，对基坑侧壁及周边环境采用的支挡、加固与保护措施，这就是基坑支护。
基坑支护方案(土钉墙,详细计算)
第一章基坑边坡计算一、工程概况（一）土质分布情况①1杂填土(Q4ml):由粉质粘土混较多的碎砖、碎石子等建筑垃圾及生活垃圾组成.层厚0.50～4。
80米。
①2素填土（Q4ml）：主要由软～可塑状粉质粘土夹少量小碎石子、碎砖组成。
层厚0。
40～2。
90米。
①3淤泥质填土（Q4ml）:.主要为原场地塘沟底部的淤泥,后经翻填。
分布无规律,局部分布。
层厚0。
80～2。
30米。
②1粉质粘土(Q4al):可塑，局部偏软塑，中压缩性,切面稍有光泽，干强度中等，韧性中等，土质不均匀，该层分布不均，局部缺失.层顶标高5.00～13。
85米，层厚0。
50～8。
20米。
②2粉土夹粉砂（Q4al)：中压缩性，干强度及韧性低。
夹薄层粉砂，具水平状沉积层理，单层厚1。
0～5。
0cm，局部富集。
该层分布不均匀，局部缺失。
层顶标高1。
30～10。
93米，层厚0。
80～4.50米。
②3含淤泥质粉质粘土（Q4al）:软～流塑，高压缩性，干强度、韧性中等偏低.局部夹少量薄层状粉土及粉砂,层顶标高1.87～10。
03米，层厚1.00~13。
50米。
②4粉质粘土（Q4al)：饱和，可塑,局部软塑,中压缩性，层顶标高-8.30～7.27米，层厚1。
10~14.60米。
③1粉质粘土（Q3al)：可~硬塑，中压缩性。
干强度高，韧性高。
含少量铁质浸染斑点及较多的铁锰质结核。
该层顶标高—11。
83～13。
23米，层厚1.40～14.00米.③2粉质粘土(Q3al）可塑,局部软塑，中压缩性。
该层顶标高-18。
83~6。
83米，层厚2.20～23.70米.④粉质粘土混砂砾石（Q3al）：可塑,局部软塑，中偏低压缩性，干强度中等，韧性中等.该层顶标高—26。
73～—10.64米,层厚0。
50～6。
50米.（二）支护方案的选择根据本工程现场实际情况，基坑各部位确定采取如下支护措施1、3#楼与4#楼地下室相邻处，地下室间距4。
8m，基坑底高差5。
0m,土质分布为错误!1、错误!2、错误!1土层，采取土钉墙支护的方式。

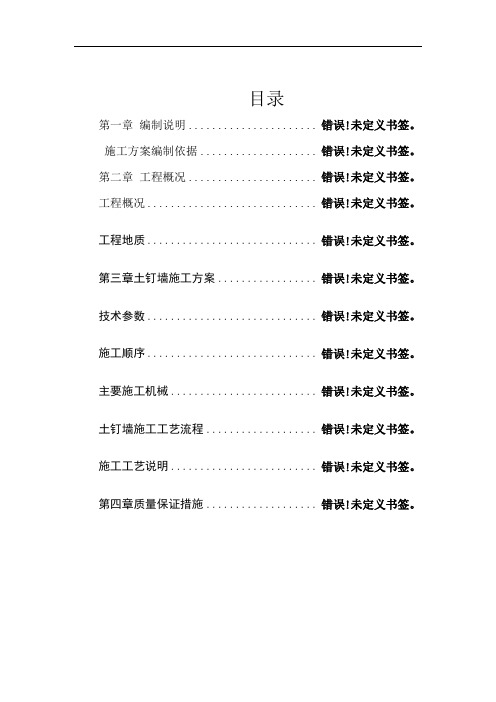

(完整版)土钉墙施工方案
