钢结构平台设计计算书

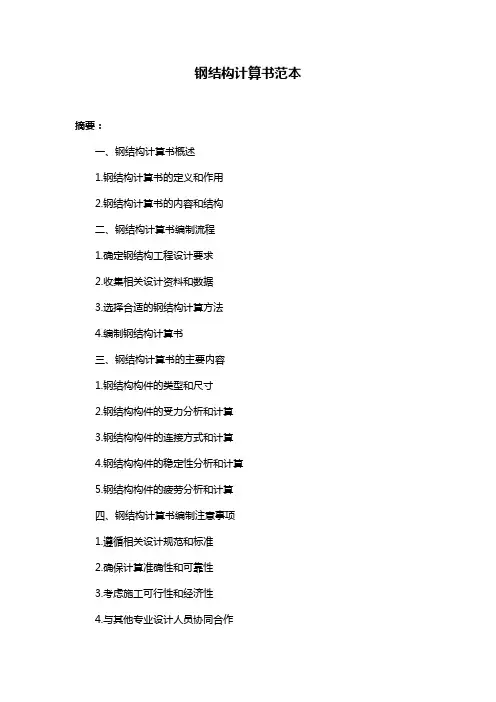

钢结构计算书范本摘要：一、钢结构计算书的概述1.钢结构计算书的定义与作用2.钢结构计算书的内容与结构二、钢结构计算书的编制流程1.确定钢结构工程设计要求2.钢结构材料的选择与计算3.钢结构构件的计算与分析4.钢结构连接件的计算与分析5.钢结构节点的设计与计算6.钢结构施工图的绘制与审核三、钢结构计算书的具体要求1.计算书的规范与标准2.计算书的准确性与完整性3.计算书的可读性与可操作性四、钢结构计算书范例1.范例一：轻钢厂房结构计算书2.范例二：钢结构桥梁计算书3.范例三：高层钢结构建筑计算书正文：钢结构计算书是钢结构工程设计、施工中必不可少的文件，它对保证钢结构工程的安全性、稳定性及经济性具有至关重要的作用。

本文将对钢结构计算书的概述、编制流程、具体要求及范例进行详细阐述。

一、钢结构计算书的概述钢结构计算书是在钢结构工程设计、施工过程中，依据国家相关规范、标准，对钢结构构件、连接件及节点进行强度、刚度、稳定性等方面的计算与分析的书面文件。

它主要包括钢结构工程设计要求、材料选择与计算、构件计算与分析、连接件计算与分析、节点设计与计算、施工图绘制等内容。

二、钢结构计算书的编制流程钢结构计算书的编制流程主要包括以下几个方面：1.确定钢结构工程设计要求：根据工程类型、用途、荷载条件等因素，明确钢结构工程的设计要求。

2.钢结构材料的选择与计算：根据设计要求，选择合适的钢结构材料，并进行材料规格、数量等方面的计算。

3.钢结构构件的计算与分析：对钢结构构件进行强度、刚度、稳定性等方面的计算与分析，确保构件在荷载作用下的安全性能。

4.钢结构连接件的计算与分析：对钢结构连接件进行强度、刚度、稳定性等方面的计算与分析，确保连接件在荷载作用下的安全性能。

5.钢结构节点的设计与计算：对钢结构节点进行强度、刚度、稳定性等方面的设计及计算，确保节点在荷载作用下的安全性能。

6.钢结构施工图的绘制与审核：根据计算结果，绘制钢结构施工图，并进行审核，确保施工图的准确性、完整性及可操作性。

钢结构平台设计说明书设计：校核：太原市久鼎机械制造有限公司二零一四年十月目录1．设计资料。

.。

.。

..。

.。

.。

....。

...。

.。

..。

..。

.。

..。

.。

..。

.。

..。

.。

. .....。

.。

.。

.。

..。

..。

.。

..。

.。

.。

.。

.。

(3)2．结构形式。

.。

....。

....。

.。

..。

.。

.。

.。

.。

.。

..。

.。

.。

..。

.。

..。

...。

.。

.。

...。

.。

.。

.。

.。

..。

..。

....。

....。

..33．材料选择.。

..。

.。

......。

.。

.。

......。

...。

..。

..。

..。

.。

..。

.。

...。

.。

.。

..。

...。

.。

.。

.。

.。

..。

.。

..。

...。

34．铺板设计。

....。

.。

..。

.。

....。

..。

.........。

..。

.。

...。

...。

...。

.。

...。

.。

....。

.。

...。

...。

.。

..。

.。

.. (3)5．加劲肋设计。

..。

..。

..。

.。

...。

..。

....。

.。

.........。

.。

.。

...。

...... .。

...。

......。

.。

.。

.。

..。

...。

.56．平台梁..。

.。

.。

.。

..。

..。

.。

..。

.。

.。

.。

..。

.。

.。

..。

...。

.。

.。

.。

.。

..。

..。

...。

...。

.......。

..。

.....。

.。

.。

.。

.。

66.1 次梁设计。

...。

..。

......。

.。

...。

.。

..。

..。

..。

.。

...。

..。

.。

...。

.。

.。

.。

..。

..。

.。

..。

.。

.。

.。

..。

....。

.。

.。

.。

66.2 主梁设计。

..。

..。

..。

.。

..。

.。

.。

...。

....。

.。

.。

.。

..。

.。

..。

.。

.。

..。

.。

..。

..。

..。

.。

..。

..。

....。

.。

.。

.。

..。

77．柱设计.。

.......。

.。

.。

...。

..。

.。

.。

..。

.。

.。

.。

.。

.。

..。

.。

.。

......。

钢结构平台设计计算书 Prepared on 22 November 2020哈尔滨工业大学（威海）土木工程钢结构课程设计计算书姓名：***学1指导教师：***二零一五年七月土木工程系钢结构平台设计计算书一、设计资料某厂房内工作平台，平面尺寸为18×9m 2（平台板无开洞），台顶面标高为 +，平台上均布荷载标准值为12kN/m 2，设计全钢工作平台。

二、结构形式平面布置，主梁跨度9000mm ，次梁跨度6000mm ，次梁间距1500mm ，铺板宽600mm ，长度1500mm ，铺板下设加劲肋，间距600mm 。

共设8根柱。

图1 全钢平台结构布置图三、铺板及其加劲肋设计与计算1、铺板设计与计算（1）铺板的设计铺板采用mm 6厚带肋花纹钢板，钢材牌号为Q235，手工焊，选用E43 型焊条，钢材弹性模量25N/mm 102.06E ⨯=，钢材密度33kg/mm 1085.7⨯=ρ。

（2）荷载计算平台均布活荷载标准值： 212q m kN LK =6mm 厚花纹钢板自重： 2D 0.46q m kN K =恒荷载分项系数为，活荷载分项系数为。

均布荷载标准值： 2121246.0q m kN k =+= 均布荷载设计值： 235.174.1122.146.0q m kN k =⨯+⨯= （3）强度计算 花纹钢板0.25.26001500a b >==，取0.100α=，平台板单位宽度最大弯矩设计值为：（4）挠度计算取520.110, 2.0610/E N mm β==⨯ 设计满足强度和刚度要求。

2、加劲肋设计与计算图2加劲肋计算简图（1）型号及尺寸选择选用钢板尺寸680⨯—，钢材为Q235。

加劲肋与铺板采用单面角焊缝，焊角尺寸6mm ，每焊150mm 长 度后跳开50mm 。

此连接构造满足铺板与加 劲肋作为整体计算的条件。

加劲肋的计算截面为图所示的T 形截面，铺板计算宽度为15t=180mm ，跨度为。

钢结构计算书范本（实用版）目录一、钢结构计算书概述二、钢结构计算书的基本原则三、钢结构计算书的主要内容四、钢结构计算书的注意事项五、钢结构计算书的范本示例正文一、钢结构计算书概述钢结构计算书是对钢结构工程进行设计、施工和验收的重要依据。

钢结构计算书详细记录了钢结构的各项技术参数，包括材料性能、构件尺寸、连接方式等，以确保钢结构工程的安全、稳定和可靠。

二、钢结构计算书的基本原则1.遵守国家现行设计规范和标准：钢结构计算书应遵循我国现行的钢结构设计规范，如《钢结构设计规范》（GB 50017-2017）等。

2.科学合理：钢结构计算书应根据工程实际情况，充分考虑各种受力因素，保证计算结果的科学性和合理性。

3.完整严谨：钢结构计算书应包含完整的计算过程和详细的计算说明，保证计算书的完整性和严谨性。

三、钢结构计算书的主要内容1.钢结构的材料性能：包括钢材的种类、规格、力学性能等，应符合国家现行标准的规定。

2.钢结构的构件尺寸：包括梁、柱、桁架等各构件的尺寸，应根据设计要求和受力分析结果确定。

3.钢结构的连接方式：包括焊缝连接、螺栓连接等，应根据构件类型和受力特点选择合适的连接方式。

4.钢结构的受力分析：包括荷载计算、内力分析、稳定性分析等，应根据工程实际情况进行详细分析。

5.钢结构的计算结果：包括各构件的应力、应变、挠度等计算结果，应根据设计要求进行对比分析。

四、钢结构计算书的注意事项1.保证计算书的规范性：计算书应按照设计规范的要求进行编制，确保计算书的规范性和可读性。

2.注意计算过程的准确性：计算书应仔细核对计算公式和数据，确保计算结果的准确性。

3.注重计算书的完整性：计算书应包含完整的计算过程和详细的计算说明，以便于设计、施工和验收人员查阅。

五、钢结构计算书的范本示例【此处省略范本示例】总之，钢结构计算书是钢结构工程设计、施工和验收的重要依据。

钢结构设计计算书模板(完整版).doc 模板一：一、引言1.1 编制目的1.2 适合范围1.3 参考文件1.4 术语和定义二、设计基本要求2.1 构件荷载2.2 材料性能参数2.3 抗震设计参数2.4 稳定分析要求2.5 设计方法与规范三、结构荷载计算与抗震设防3.1 永久荷载计算3.2 变动活荷载计算3.3 风荷载计算3.4 地震荷载设计四、钢结构稳定性计算4.1 弯曲构件稳定性计算4.2 抗扭构件稳定性计算4.3 桁架稳定性计算4.4 纵向受压构件稳定性计算五、钢结构设计计算5.1 钢框架结构设计计算5.2 钢桁架结构设计计算5.3 钢梁设计计算5.4 钢柱设计计算六、连接设计与计算6.1 框架节点设计与计算6.2 梁柱连接设计与计算6.3 钢板连接设计与计算附录一：设计图纸附录二：设计计算表格附件：1. 钢结构设计荷载计算表格2. 结构稳定性计算程序代码3. 抗震设计参数表格法律名词及注释：1. 施工总承包合同：指由建设单位委托给总承包单位进行工程施工，包括承包义务、承包地点、承包价格等细则的协议。

2. 建设工程法：指中华人民共和国法律关于建设工程的规定，其中包括建设工程的设计、施工、验收等方面的规章。

3. 建造设计报告：指用于描述建造设计方案的文档，其中包括建造构造、设备配置等设计要求。

模板二：一、引言1.1 编制目的1.2 适合范围1.3 参考文件1.4 术语和定义二、设计基本要求2.1 结构强度2.2 振动与舒适性要求2.3 对称性和定位要求2.4 材料要求2.5 工作性能要求三、荷载计算与分析3.1 永久荷载计算3.2 变动活荷载计算3.3 风荷载计算3.4 地震荷载设计四、结构设计计算4.1 结构分析4.2 框架结构设计计算4.3 桁架结构设计计算4.4 平面刚性连接设计计算五、钢结构节点设计5.1 立柱与梁的节点设计5.2 钢板连接设计5.3 焊接节点设计5.4 螺栓连接设计六、稳定性计算6.1 弯曲构件稳定性计算6.2 抗扭构件稳定性计算6.3 梁柱系统的整体稳定性计算附录一：设计图纸附录二：设计计算表格附件：1. 结构设计荷载计算表格2. 结构分析与设计计算软件3. 结构稳定性计算程序代码法律名词及注释：1. 建造法：指中华人民共和国法律关于建造方面的规定，其中包括建造设计、施工、防火等方面的规章。

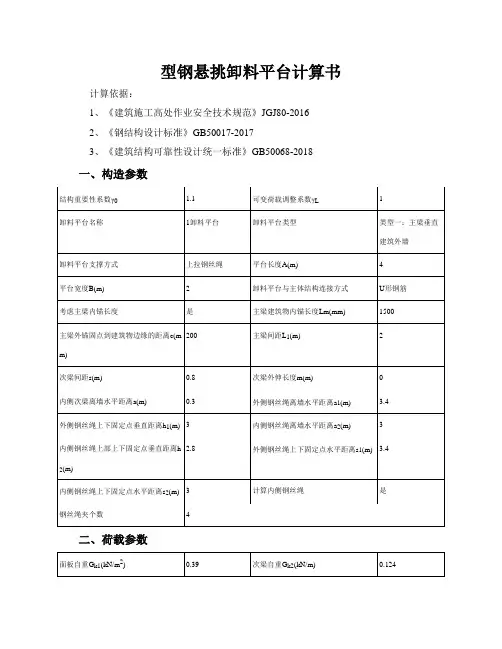

型钢悬挑卸料平台计算书计算依据：1、《建筑施工高处作业安全技术规范》JGJ80-20162、《钢结构设计标准》GB50017-20173、《建筑结构可靠性设计统一标准》GB50068-2018一、构造参数二、荷载参数主梁自重G k3(kN/m) 0.172 栏杆、挡脚板类型栏杆、冲压钢脚手板挡板栏杆、挡脚板自重G k4(kN/m) 0.15 安全网设置设置密目安全网安全网自重G k5(kN/m) 0.01 施工活荷载Q k1(kN/m2) 2堆放荷载Pk(kN) 5 堆放荷载作用面积S(m2) 2施工活荷载动力系数 1.3三、设计简图型钢悬挑式_卸料平台平面布置图型钢悬挑式_卸料平台侧立面图节点一四、面板验算面板类型冲压钢脚手板面板厚度t(mm) 10 截面抵抗矩W(cm3) 16.67 抗弯强度设计值[f](N/mm2) 205 面板受力简图如下：计算简图取单位宽度1m进行验算q=γ0[1.3×G k1×1+1×1.5×(1.3×Q k1+P k/S)×1]=1.1×[1.3×0.39×1+1×1.5×(1.3×2+5/2)×1]=8.973kN/mq静=1.1×1.3×G k1×1=1.1×1.3×0.39×1=0.558kN/mq活=1.1×1×1.5×(1.3×Q k1+P k/S)×1=1.1×1×1.5×(1.3×2+5/2)×1=8.415kN/m抗弯验算：M max=0.1×q静×s2+0.117×q活×s2=0.1×0.558×0.82+0.117×8.415×0.82=0.666kN·mσ=M max/ W=0.666×106/(16.67×103)=39.942N/mm2<[f]=205N/mm2面板强度满足要求！五、次梁验算次梁类型槽钢次梁型钢型号12.6号槽钢截面惯性矩I x(cm4) 391.47 截面抵抗矩W x (cm3) 62.14抗弯强度设计值[f](N/mm2) 205 弹性模量E(N/mm2) 206000 次梁内力按以两侧主梁为支承点的简支梁计算：承载能力极限状态：q1=γ0[(1.3×G k1+1×1.5×1.3×Q k1)×s+1.3×G k2]=1.1×[(1.3×0.39+1×1.5×1.3×2)×0.8+1.3×0.1237]=4.055kN/m p1=1.1×1×1.5×P k=1.1×1×1.5×5=8.25kN正常使用极限状态：q2=(G k1+Q k1)×s+G k2=(0.39+2)×0.8+0.1237=2.036kN/mp2=P k=5kN1、抗弯强度计算简图M max=q1(L12/8-m2/2)+p1×L1/4=4.055×(22/8-02/2)+8.25×2/4=6.153kN.mσ=M max/(γx W X)=6.153×106/(1.05×62.14×103)=94.296N/mm2<[f]=205N/mm2次梁强度满足要求！2、挠度验算计算简图νmax=q2L14/(384EI x)(5-24(m/L1)2)+p2L13/(48EI x)=2.036×20004/(384×206000×391.47×104 )×(5-24(0/2)2)+5×20003/(48×206000×391.47×104)=0.527mm<[ν]=L1/250=2000/250=8m m次梁挠度满足要求！3、支座反力计算承载能力极限状态：R1=q1×B/2=4.055×2/2=4.055kN正常使用极限状态：R2=q2×B/2=2.036×2/2=2.036kN六、主梁验算根据《建筑施工高处作业安全技术规范》（JGJ80-2016），主梁内力按照外侧钢丝绳吊点和建筑物上支承点为支座的悬臂简支梁计算（不考虑内侧钢丝绳支点作用）：承载能力极限状态：外悬挑段：q1=γ0γG×(G k3+G k4+G k5)=1.1×1.3×(0.172+0.150+0.010)=0.475kN/mp1=γ0γLγQ×P k/2=1.1×1×1.5×5/2=4.125kNR1=4.055kN内锚固段：q=γ0γG×G k3=1.1×1.3×0.172=0.246kN/m正常使用极限状态：外悬挑段：q2=G k3+G k4+G k5=0.172+0.150+0.010=0.332kN/mp2=P k/2=2.5kN2内锚固段：q'=G k3=0.172kN/m1、强度验算计算简图弯矩图(kN·m)剪力图(kN)M max=8.483kN·mN=R外/tanα=R外/(h1/s1)= 10.681/(3.000/3.400)=12.105kNσ=M max/(γx W X)+N/A=8.483×106/(1.05×108.300×103)+12.105×103/(21.95×102)=80.115 N/mm2<[f]=205.000 N/mm2主梁强度满足要求！2、挠度验算计算简图变形图(mm)νmax=2.738mm<[ν]=(a1+c)/250.00=(3400.00+200)/250.00=14.400mm主梁挠度满足要求！3、支座反力计算剪力图(kN)设计值：R外=10.681kN剪力图(kN)标准值：R'外=5.734kN如果外侧钢丝绳出现断裂，要求内侧钢丝绳能独立承担支撑作用，由于平台的受力情况发生了改变，故应重新建立计算模型计算：1、强度验算计算简图弯矩图(kN·m)剪力图(kN)R内=12.379kNM max=6.547kN·mN=R内/tanα=R内/(h2/s2)= 12.379/(2.800/3.000)=13.263kNσ=M max/(γx W X)+N/A=6.547×106/(1.05×108.300×103)+13.263×103/(21.95×102)=63.616 N/mm2<[f]=205.000 N/mm2主梁强度满足要求！2、挠度验算计算简图变形图(mm)νmax=1.686mm<[ν]=(a2+c)/250.000=(3000.00+200)/250.000=12.800mm主梁挠度满足要求！3、支座反力计算剪力图(kN)R内=12.379kN剪力图(kN)标准值：R'内=6.625kN七、钢丝绳验算钢丝绳型号6×37 钢丝绳直径21.5 钢丝绳的钢丝破断拉力F g(kN) 322 抗拉强度为(N/mm2) 1850 不均匀系数α0.82 安全系数K 10花篮螺栓外侧钢丝绳与主梁夹角α=arctan(h1/s1)=41.424°sinα=sin41.424°=0.662内侧钢丝绳与主梁夹角β=arctan(h2/s2)=43.025°sinβ=sin43.025°=0.682标准值：T'=Max[R'外/sinα,R'内/sinβ]=Max[5.734/0.662,6.625/0.682]=9.710kN 设计值：T=Max[R外/sinα,R内/sinβ]=Max[10.681/0.662,12.379/0.682]=18.142kN 由于脚手架所使用的钢丝绳应采用荷载标准值按容许应力法进行设计计算[Fg]=aF g/K=0.820×322.000/10.000=26.404kN>T'=9.710kN钢丝绳强度满足要求！八、拉环验算拉环直径d(mm) 20 抗拉强度(N/mm2) 65节点二σ=T/(2A)=18.142×103/[2×3.14×(20/2)2]=28.889 N/mm2 < [f]= 65N/mm2拉环强度满足要求！九、焊缝验算钢丝绳下节点拉环焊缝厚度he(mm) 6 钢丝绳下节点拉环焊缝长度lw(mm) 120 角焊缝强度设计值f f w(N/mm2) 160节点三σf=T/(h e×l w)=18.142×103/(6.000×120.000)=25.197N/mm2<f f w=160N/mm2 拉环焊缝强度满足要求！。

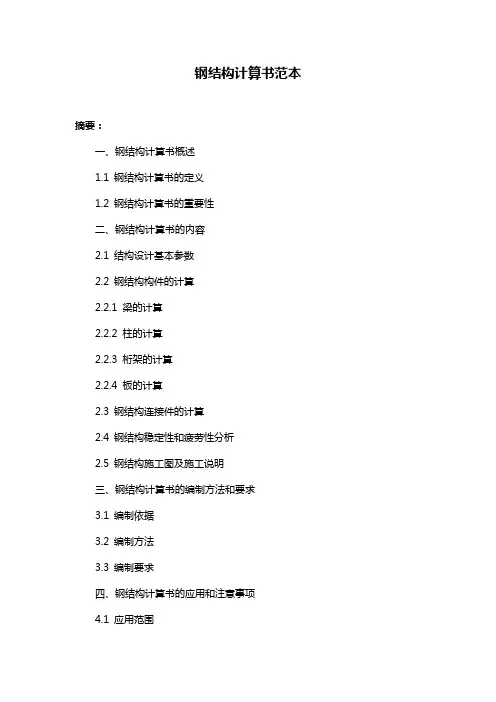

钢结构计算书范本摘要：一、钢结构计算书概述1.1 钢结构计算书的定义1.2 钢结构计算书的重要性二、钢结构计算书的内容2.1 结构设计基本参数2.2 钢结构构件的计算2.2.1 梁的计算2.2.2 柱的计算2.2.3 桁架的计算2.2.4 板的计算2.3 钢结构连接件的计算2.4 钢结构稳定性和疲劳性分析2.5 钢结构施工图及施工说明三、钢结构计算书的编制方法和要求3.1 编制依据3.2 编制方法3.3 编制要求四、钢结构计算书的应用和注意事项4.1 应用范围4.2 注意事项正文：一、钢结构计算书概述1.1 钢结构计算书的定义钢结构计算书是对钢结构工程进行设计、施工、安装和使用过程中所需技术经济指标的详细计算和分析的书面资料。

钢结构计算书主要包括结构设计计算书、构件加工图、施工图、施工说明等内容，是钢结构工程项目实施的重要依据。

1.2 钢结构计算书的重要性钢结构计算书对于钢结构工程的质量、安全、经济等方面具有重要的意义。

通过计算书，可以确保钢结构工程的设计合理、结构安全、施工方便，为钢结构工程的顺利实施提供保障。

二、钢结构计算书的内容2.1 结构设计基本参数钢结构计算书中应包括以下结构设计基本参数：设计基准期、设计使用年限、设计荷载、地震烈度、工程地点等。

2.2 钢结构构件的计算2.2.1 梁的计算梁的计算主要包括梁的材料性能、截面几何参数、荷载、梁的稳定性、挠度、疲劳强度等方面的计算。

2.2.2 柱的计算柱的计算主要包括柱的材料性能、截面几何参数、荷载、柱的稳定性、挠度、疲劳强度等方面的计算。

2.2.3 桁架的计算桁架的计算主要包括桁架的材料性能、截面几何参数、荷载、桁架的稳定性、挠度、疲劳强度等方面的计算。

2.2.4 板的计算板的计算主要包括板的材料性能、截面几何参数、荷载、板的稳定性、挠度、疲劳强度等方面的计算。

2.3 钢结构连接件的计算钢结构连接件的计算主要包括连接件的材料性能、截面几何参数、荷载、连接件的稳定性、挠度、疲劳强度等方面的计算。

钢结构计算书范本摘要：一、钢结构计算书概述1.钢结构计算书的定义和作用2.钢结构计算书的内容和结构二、钢结构计算书编制流程1.确定钢结构工程设计要求2.收集相关设计资料和数据3.选择合适的钢结构计算方法4.编制钢结构计算书三、钢结构计算书的主要内容1.钢结构构件的类型和尺寸2.钢结构构件的受力分析和计算3.钢结构构件的连接方式和计算4.钢结构构件的稳定性分析和计算5.钢结构构件的疲劳分析和计算四、钢结构计算书编制注意事项1.遵循相关设计规范和标准2.确保计算准确性和可靠性3.考虑施工可行性和经济性4.与其他专业设计人员协同合作正文：钢结构计算书是钢结构工程设计中至关重要的一部分，它对保证钢结构的安全性、稳定性以及经济性具有重要作用。

本文将针对钢结构计算书的编制进行详细介绍。

一、钢结构计算书概述钢结构计算书是对钢结构构件在各种荷载作用下的受力、变形、稳定性以及疲劳等进行分析和计算的文件。

它主要包括钢结构构件的类型和尺寸、受力分析和计算、连接方式和计算、稳定性分析和计算、疲劳分析和计算等内容。

钢结构计算书的编制目的是确保钢结构工程设计的安全性、稳定性和经济性，满足工程的使用要求。

二、钢结构计算书编制流程钢结构计算书的编制需要遵循一定的流程，包括以下几个步骤：1.确定钢结构工程设计要求：根据工程项目的功能、用途、环境条件等因素，明确钢结构工程的设计要求。

2.收集相关设计资料和数据：包括工程地质勘察报告、建筑设计图纸、施工技术要求等。

3.选择合适的钢结构计算方法：根据工程特点和设计要求，选择合适的钢结构计算方法，如弹性理论、极限状态设计法等。

4.编制钢结构计算书：依据相关设计规范和标准，对钢结构构件进行受力、变形、稳定性以及疲劳等方面的分析和计算，并形成计算书。

三、钢结构计算书的主要内容钢结构计算书主要包括以下内容：1.钢结构构件的类型和尺寸：根据工程设计要求，明确钢结构构件的类型（如梁、柱、桁架等）和尺寸。

钢结构平台设计计算书》本文档旨在介绍钢结构平台设计计算书的背景和目的。

设计计算书是在钢结构平台设计过程中进行计算和分析的重要文件，它包含了对平台结构的设计计算方法、负荷计算、应力分析以及安全性评估等内容。

通过细致的计算和分析，设计计算书能够确保钢结构平台的稳定性、安全性和可靠性，为工程师提供了科学依据，同时也为相关法律规定的合规要求提供了满足。

本文档旨在介绍钢结构平台设计计算书的背景和目的。

设计计算书是在钢结构平台设计过程中进行计算和分析的重要文件，它包含了对平台结构的设计计算方法、负荷计算、应力分析以及安全性评估等内容。

通过细致的计算和分析，设计计算书能够确保钢结构平台的稳定性、安全性和可靠性，为工程师提供了科学依据，同时也为相关法律规定的合规要求提供了满足。

本文档将详细介绍钢结构平台设计计算书的编制目的、使用范围、相关依据以及编制流程等内容，为设计师和工程师提供实用的指导和参考。

通过本文档，读者将了解到钢结构平台设计计算书的重要性，以及如何根据相关规范和标准进行计算和分析，从而确保钢结构平台的结构安全和性能达到设计要求。

本文档将详细介绍钢结构平台设计计算书的编制目的、使用范围、相关依据以及编制流程等内容，为设计师和工程师提供实用的指导和参考。

通过本文档，读者将了解到钢结构平台设计计算书的重要性，以及如何根据相关规范和标准进行计算和分析，从而确保钢结构平台的结构安全和性能达到设计要求。

设计计算书的编制需要专业的知识和经验，设计师和工程师应该具备钢结构平台设计的相关背景和技能。

本文档旨在为相关人员提供必要的指引和参考，但并不代替实际经验和专业判断。

读者在使用本文档时，应根据实际情况灵活应用其中的方法和计算，确保设计计算书的准确性和可靠性。

通过本文档的研究和应用，读者将能够全面了解钢结构平台设计计算书的编制要求和方法，提高设计师和工程师在设计过程中的计算和分析能力，从而为钢结构平台设计提供更好的技术支持和质量保障。

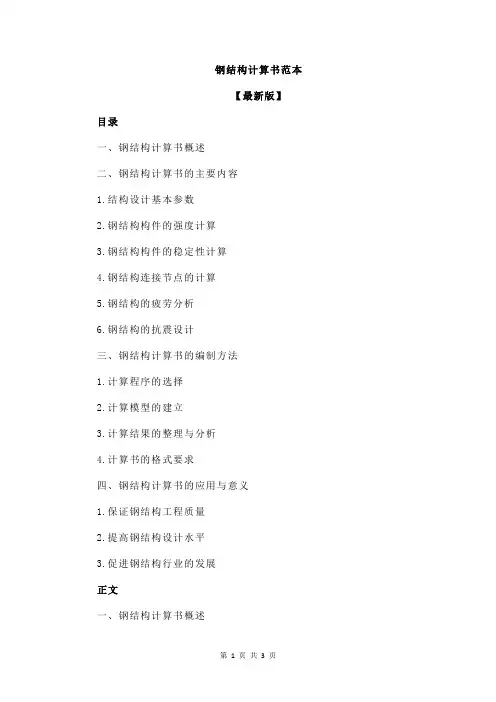

钢结构计算书范本【最新版】目录一、钢结构计算书概述二、钢结构计算书的主要内容1.结构设计基本参数2.钢结构构件的强度计算3.钢结构构件的稳定性计算4.钢结构连接节点的计算5.钢结构的疲劳分析6.钢结构的抗震设计三、钢结构计算书的编制方法1.计算程序的选择2.计算模型的建立3.计算结果的整理与分析4.计算书的格式要求四、钢结构计算书的应用与意义1.保证钢结构工程质量2.提高钢结构设计水平3.促进钢结构行业的发展正文一、钢结构计算书概述钢结构计算书是在钢结构设计与施工过程中，对结构进行力学分析与计算的文本资料。

它包含了钢结构的各项设计参数、计算过程和结果，以及对计算结果的分析与整理。

钢结构计算书是保证钢结构工程质量、提高设计水平和促进行业发展的重要依据。

二、钢结构计算书的主要内容1.结构设计基本参数钢结构计算书中应包含以下结构设计基本参数：结构类型、结构形式、设计基准、荷载类型、设计使用年限、抗震设防烈度等。

2.钢结构构件的强度计算钢结构构件的强度计算包括杆件、板件、梁件等钢结构构件的强度计算。

计算过程中需考虑材料性能、截面几何形状、荷载类型等因素，以保证钢结构构件在正常使用条件下具有足够的强度。

3.钢结构构件的稳定性计算钢结构构件的稳定性计算主要包括构件的屈曲、倾覆、滑移等稳定性分析。

计算时需考虑构件的材料性能、截面几何形状、荷载类型等因素，以保证钢结构构件在正常使用条件下具有足够的稳定性。

4.钢结构连接节点的计算钢结构连接节点的计算主要包括节点的强度、刚度和疲劳分析。

计算时需考虑节点的材料性能、几何形状、荷载类型等因素，以保证钢结构连接节点在正常使用条件下具有足够的强度、刚度和疲劳寿命。

5.钢结构的疲劳分析钢结构的疲劳分析主要包括构件和连接节点在循环荷载作用下的疲劳寿命计算。

计算时需考虑材料性能、截面几何形状、荷载类型等因素，以保证钢结构在正常使用条件下具有足够的疲劳寿命。

6.钢结构的抗震设计钢结构的抗震设计主要包括地震作用下钢结构的动态分析、地震反应计算和抗震措施。

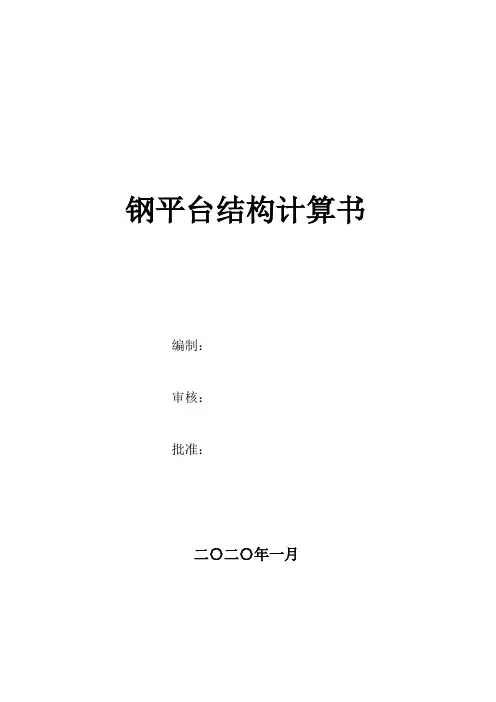

钢平台结构计算书编制：审核：批准：二〇二〇年一月静载荷试验钢平台结构计算书一、概述1.1 单桩竖向抗压静载试验概述单桩竖向抗压静载试验（以下简称单桩静载），适用于检测单桩的竖向抗压承载力。

既可用于设计阶段的试验桩检验，也可用于施工阶段工程桩抽样检测。

1.2 平板载荷试验概述平板载荷试验，适用于检测浅部天然地基、处理土地基和复合地基的承载力；可确定承压板下应力主要影响范围内天然地基、处理土地基和复合地基的承载力和变形参数。

既是勘探手段，也是测试手段。

图1 6000kN静载试验现场1.3 加载反力装置概述单桩静载试验设备由包括加载系统、反力系统和量测系统三大部分组成，见图2。

平板载荷试验装置主要由承压板、加荷系统、反力系统和观测系统四部分组成，见图3。

常用压重平台作为反力装置，即所谓堆载法、堆重法。

堆载法反力装置由支墩、主梁、次梁、混凝土试块组成。

加载装置由千斤顶构成，通过控制仪器自动加载。

图2 压重平台反力装置示意图图3 压重平台反力试验装置示意图1.4 试验加载要求按单桩承载力特征值为3000kN，垂直静载试验加荷最大值为6000kN计。

主要受力参数如下表所示：表1 受力指标1.5平台细部构造1.5.1 主、次梁尺寸主梁、次梁采用箱形钢梁，主梁长度为8m，配置2根；次梁长度为12m，配置6根。

细部尺寸见图4、图5。

图4：主梁细部尺寸图图5：次梁细部尺寸图主梁截面高度H=600mm，宽度B=600mm，腹板厚度t w=20mm，上下翼缘厚度t f=20mm。

次梁截面高度H=600mm，宽度B=600mm，腹板厚度t w=20mm，上下翼缘厚度t f=20mm。

翼缘自由外伸宽度c=150mm，加劲肋间距为1000mm。

1.5.2 平台尺寸两支墩轴线间距8.0m，净距7.0m，并保证支墩与桩或压板的净距不少于2.0m。

钢平台尺寸为12m×5m，次梁两端搁置于支墩上，主梁置于次梁之下，未加载时主次梁间为脱离状态；次梁两端伸出支墩轴线外长度2.0m，跨度8.0m，次梁间横向轴线间距1.0m。

钢结构设计计算书《钢结构设计原理》课程设计计算书专业：⼟⽊⼯程姓名学号：指导⽼师：⽬录设计资料和结构布置- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -1 1.铺板设计1.1初选铺板截⾯ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 21.2板的加劲肋设计- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 31.3荷载计算 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4 3.次梁设计3.1计算简图- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 53.2初选次梁截⾯ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 53.3内⼒计算 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 63.4截⾯设计 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 64.主梁设计4.1计算简图 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 74.2初选主梁截⾯尺⼨ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 75.主梁内⼒计算5.1荷载计算- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 95.2截⾯设计- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 96.主梁稳定计算6.1内⼒设计- - - - - - - - - - - - - - - - - - - - - - - -- - - - - - - - - - - - 116.2挠度验算- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 136.3翼缘与腹板的连接- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 13 7主梁加劲肋计算7.1⽀撑加劲肋的稳定计算 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 147.4连接板的厚度 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 157.5次梁腹板的净截⾯验算 - - - - - - - - - - - - - - - - - - - - - - - - - - - - 158.钢柱设计8.1截⾯尺⼨初选 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 168.2整体稳定计算 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 168.3局部稳定计算 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 178.4刚度计算 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 178.5主梁与柱的链接节点- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 189.柱脚设计9.1底板⾯积 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 219.2底板厚度 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 219.3螺栓直径 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 2110.楼梯设计10.1楼梯布置 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 2211.斜⽀撑设计11.1⽀撑布置- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 2511.2斜⽀撑刚度计算- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -251设计资料某机床加⼯车间，⼚房跨度24m，长度96m.设计对象为⼚房内的钢操作平台，其平⾯尺⼨为30.0m×12.0m，室内钢结构操作平台建筑标⾼为4.000m。

三角式电梯井钢平台计算书计算依据1、《建筑结构荷载规范》GB50009-20122、《钢结构设计标准》GB50017-20173、《混凝土结构设计规范》GB50010-20104、《建筑结构可靠性设计统一标准》GB50068-2018一、三角式支撑操作平台参数平面图立面图三、面板验算钢板材料类型钢板钢板厚度(mm)5钢板抗弯强度设计值f(N/mm2)215钢板弹性模量E(N/mm2)206000钢板底次楞布置方式平行井道横向钢板自重标准值G K(kN/m2)0.3W=bt2/6=1000×5×5/6=4166.667mm3I=bt3/12=1000×5×5×5/12=10416.667mm4q＝γ0×[1.3×G k+1.5×Q1k]×1=1×[1.3×0.3+1.5×2.5]×1=4.14kN/mq'=(γG×G k+γQ×Q1k)×b=[1×0.3+1×2.5]×1＝2.8kN/m计算简图如下：1、强度验算弯矩图(kN·m)σ=M max/W=0.35×106/4166.667=84.037N/mm2≤[f]=215N/mm2钢板强度满足要求！2、挠度验算挠度变形图(mm)νmax＝5.668mm≤[ν]=L/150=900/150=6mm钢板挠度满足要求！四、次楞验算取次楞承担荷载间距最大值为最不利情况进行验算D=max[d1，d2，d3，d4]=0.875m承载能力极限状态：q＝γ0×[1.3×G k+1.5×Q1k]×D+γ0×1.3×0.028=1×[1.3×0.3+1.5×2.5]×0.875+1×1.3×0.028=3.659kN/m正常使用极限状态：q'=(γG×G K+γQ×Q1k)×D+γG×0.028=(1×0.3+1×2.5)×0.875+1×0.028=2.478kN/m 计算简图如下：1、强度验算弯矩图(kN·m)σ=M max/W=0.616×106/4110=149.954N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算剪力图(kN)τmax=V max/(8I zδ)[bh02-(b-δ)h2]=2.744×1000×[40×402-(40-5)×352]/(8×82200×5)＝17.631N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算挠度变形图(mm)跨中νmax＝5.003mm≤[ν]=1500/250=6mm悬臂端max＝2.963mm≤[ν]=2×475/250=3.8mm满足要求！4、支座反力验算承载能力极限状态：R max=4.482kN将各个次楞代入计算，得到次楞传到水平承重型钢荷载依次为R1=2.326kN，R2=4.482kN，R3=3.722kN，R4=1.566kN正常使用极限状态：R'max=3.036kN将各个次楞代入计算，得到次楞传到水平承重型钢荷载依次为R'1=1.578kN，R'2=3.036kN，R'3=2.521kN，R'4=1.063kN五、水平承重型钢验算材质及类型方钢管截面类型(mm)□80×60×4水平承重型钢抗弯强度设计值[f](N/mm2)205水平承重型钢抗剪强度设计值[τ](N/mm2)125水平承重型钢截面抵抗矩W(cm3)21.98水平承重型钢弹性模量E(N/mm2)206000水平承重型钢截面惯性矩I(cm4)87.92水平承重型钢自重标准值(kN/m)0.08自0单根水平承重型钢自重标准值：q自'=1×1×0.08=0.08kN/m次楞传到水平承重型钢荷载依次为：承载能力极限状态R1=2.326kN，R2=4.482kN，R3=3.722kN，R4=1.566kN正常使用极限状态R'1=1.578kN，R'2=3.036kN，R'3=2.521kN，R'4=1.063kN 计算简图如下：1、强度验算弯矩图(kN·m)σ=M max/W=2.424×106/21980=110.282N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算剪力图(kN)V max=5.806kNτmax=V max/(8I zδ)[bh02-(b-δ)h2]=5.806×1000×[60×802-(60-8)×722]/(8×879200×8)＝11.808N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算挠度变形图(mm)跨中νmax＝3.131mm≤[ν]=2000/400=5mm悬臂端max＝1.703mm≤[ν]=2×400/400=2mm满足要求！4、支座反力计算R1=7.414kN，R2=4.932kN六、三角架竖向支撑验算竖向支撑类型槽钢竖向支撑计算长度H s(m)1s满足要求！查《钢结构设计标准》GB50017-2017表得，φ=0.785竖向支撑所受轴力：F=R2+γ0×γG×gk×h=4.932+1×1.3×0.121×3=5.403kN竖向支撑稳定性验算：F/(φAf)=5.403×103/(0.785×1536×205)=0.022≤1满足要求！七、三角架斜向支撑验算α=arcsin（l1/a）=arcsin（2000/3000）=41.81°斜向支撑轴向力：N斜=R1/cosα=7.414/cos41.81°=9.947kN斜向支撑长细比：λ1=H s'/i=1000/14.1=70.922查《钢结构设计标准》GB50017-2017表得，φ'=0.751斜向支撑稳定性验算：N斜/(φ'Af)=9.947×103/(0.751×1274×205)=0.051≤1满足要求！焊缝验算：N=N斜×cosα=9.947×cos41.81=7.414kNτf=N/(0.7×h'f×l w)=7.414×103/(0.7×8×200)=6.62N/mm2≤f'f w=185N/mm2满足要求！八、底部牛腿支撑点验算V=F+N斜×cosα=5.403+9.947×cos41.81°=12.817kN侧面角焊缝（作用力平行于焊缝长度方向）：τf=V/(0.7×h f×l w1)=12.817×103/(0.7×8×400)=5.722N/mm2≤f f w=160N/mm2满足要求！。

平台梁计算书一. 设计资料示意图如下：恒载下的荷载示意图如下：以下为截面的基本参数：A(cm2)=538.549I x(cm4)=127417.524 i x(cm)=15.382W x(cm3)=7281.001I y(cm4)=256020.109 i y(cm)=21.803W y(cm3)=6400.503长度：1000mm，截面：H-350*800*20*30-Q235左端支座为：竖向铰接；右端支座为：竖向铰接；荷载：工况D-整体Z轴-均布q:-12.15kN/m荷载：工况D-整体Z轴-均布q:-12.15kN/m荷载：工况D-整体Z轴-均布q:-12.15kN/m计算时叠加自重；采用《钢结构设计规范GB 50017-2003》进行验算；2轴的挠度限值为：L/150；3轴的挠度限值为：L/200；2轴的刚度限值为：200；3轴的刚度限值为：200；强度计算净截面系数: 0.98第1跨：绕2轴的计算长度为：1000mm；绕3轴的计算长度为：1000mm；第2跨：绕2轴的计算长度为：1000mm；绕3轴的计算长度为：1000mm；第3跨：绕2轴的计算长度为：1000mm；绕3轴的计算长度为：1000mm；采用楼面梁标准组合验算挠度；是否进行抗震设计: 否腹板屈曲后强度: 不考虑加劲肋设置间距: 0 - 不设置二. 验算结果一览验算项验算工况结果限值是否通过受弯强度 1.35D+0.98L 3.40004 1543 通过2轴受剪强度 1.35D+0.98L 6.50241 120 通过翼缘宽厚比 1.2D+1.4L 12.7333 13 通过腹板高厚比 1.2D+1.4L 13.7 80 通过2轴挠度D+L0.00128952 6.66667 通过2轴长细比- 4.58644 200 通过3轴长细比- 6.50127 200 通过三. 受弯强度验算最不利工况为：1.35D+0.98L最不利截面位于第1个分段首端绕3轴弯矩：M3= 25.474kN·m计算γ：截面塑性发展系数γ2=1.2γ3=1.05验算强度：考虑净截面折减：W nx=7135.381cm3W ny=6272.493cm3A n=527.778cm2σ1=σ2=25.474/7135.381/1.05×103=3.4N/mm2σ3=σ4==-(25.474)/7135.381/1.05×103=-3.4N/mm23.4≤1543，合格！四. 2轴受剪强度验算最不利工况为：1.35D+0.98L最不利截面位于第1个分段尾端剪力：V= 40.872kNτ=40.872×4054.184/2/127417.524×10=6.502N/mm26.502≤120，合格！五. 翼缘宽厚比验算最不利工况为：1.2D+1.4L最不利截面位于第1个分段首端绕3轴弯矩：M3= 22.643kN·m剪力：= 16.678kN截面塑性发展系数γ2=1.2γ3=1.05翼缘宽厚比：b0/T f1=382/30=12.733翼缘宽厚比限值：[b0/t]=13.000×(235/f y)0.5=13考虑抗震设防的翼缘宽厚比限值：[b0/t]=1512.733≤13，合格！六. 腹板高厚比验算最不利工况为：1.2D+1.4L最不利截面位于第1个分段首端绕3轴弯矩：M3= 22.643kN·m剪力：= 16.678kN截面塑性发展系数γ2=1.2γ3=1.05腹板计算高度：h0=274 mm腹板高厚比：h0/T w=274/20=13.7腹板高厚比限值：[h0/t]=8013.7≤80，合格！七. 2轴挠度验算最不利工况为：D+L最不利截面位于第1个分段离开首端375mm处挠度为：0.00129mm0.00129≤6.667，合格！八. 2轴长细比验算2轴长细比为：1000/218.034=4.5864.586≤200，合格！九. 3轴长细比验算3轴长细比为：1000/153.816=6.5016.501≤200，合格！。

钢结构计算书范本钢结构计算书是指对钢结构进行力学计算、结构安全评估和设计的书籍。

在编写钢结构计算书范本时，以下是一些可能包含的参考内容：1. 引言：介绍钢结构计算的背景和目的。

包括对钢结构计算方法的概述，以及国内外相关规范和标准的简要介绍。

2. 材料力学性能：阐述常用钢材的力学性能参数，如弹性模量、屈服强度、抗拉强度等。

可包括钢材的化学成分分析和物理性质参数。

同时也可以提供国内外常用的钢材牌号及其对应的力学性能表格。

3. 结构静力学基本原理：介绍结构力学的基本原理和假设，如静力平衡、受力分析、力的传递等。

可以通过推导和数学公式给出相关的理论依据，并结合实际案例进行说明。

4. 结构稳定性计算：阐述钢结构中的稳定性问题。

包括考虑结构整体稳定性的一般计算方法，如屈曲分析和位移稳定分析等。

此外，还可以讨论受局部稳定性限制的构件，如薄板、角钢等的稳定性评估方法。

5. 结构强度计算：介绍钢结构的强度计算方法。

包括钢结构受弯、受剪、受压、受拉等受力情况下强度的计算方法和相关公式。

同时，还可以涉及到复杂结构的应力分析和应力集中的处理方法。

6. 连接设计：介绍钢结构中常见的连接形式和设计原则。

包括螺栓连接、焊接连接等。

给出各种连接的计算方法和相关设计公式，并提供连接件的选用及其计算表格。

7. 抗震设计：介绍钢结构的抗震设计原则和方法。

包括地震作用的计算，如地震力分析、结构振型、刚度等参数的确定，并给出地震荷载计算方法和相关规范的引用。

8. 结构稳定度检验：介绍钢结构的稳定度检验方法。

包括对于大跨度、高层建筑等特殊结构的稳定度校核要求和相应计算方法。

9. 应力与变形计算：介绍结构的应力与变形计算方法。

包括静力弹性计算和弹塑性计算方法，并结合具体工程实例进行说明。

10. 结构验算示例：提供一些典型的钢结构计算示例，如钢框架、上承式混凝土板等。

11. 结构安全性评估：讨论钢结构的结构安全性评估方法。

包括对结构的可靠度分析和结构寿命评估等内容。
