精心整理弱电系统制图规范和标准一、图框、比例1、制图图框根据图纸大小确定图框大小。
建筑面积及设计图纸比例在图下规定内时，图框与图框。
般宜采用A0、A1、A2、A3、A4加长的图纸幅面。
在保证图面布局紧凑和使用方便的情况下，应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。
二、图线2、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9号或7号（白色）颜色，其余不需要的图层一律删除。
3、设置时，统一采用粗线、中粗线和细线的宽度比率为4：2：1的制图方式。
4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线，一般用图如下：0.35、5、图纸设计过程中，如下列情况必须添加索引线说明：1)敷设管、桥架的规格大小时；2)当管线穿墙时，注明穿墙空洞；3)当楼层线缆越层时，注明方向并制作相应的箭头标明上引或下引；4)当管、或桥架内部敷设多条或多种线缆时，注明线缆数量或规格；5)当制作细部或安装大样图纸时，注明各各部位的材料名称；6、索引注明文字大小与设计说明文字大小统一，索引线箭头及文字根据标注的大小统一，索引采用箭头及小点为准。
添加索引线时一般采用斜45度角，如空间限制或图纸内容较多时，可根据空间调整；剖面或立面索引线统一采用水平或垂直的表示方式。
7、工程设计图中的尺寸单位，除标高和管线长度以米为单位外，其他尺寸均以毫米为单位。
按此原则标注的尺寸可不加注单位的文字符号。
尺寸数值应顺着尺寸线方向写并符合视图方向，数值的高度方向应和尺寸线垂直。
四、标注1、根据设计要求，室内图纸标注以毫米为单位，室外规划图纸以米为单位。
2、建筑图纸标注以四部分组成：段长标注、轴段长标注、轴号、总长标注。
标注字体一般以“仿宋体”为主。
3、标注斜线分为建筑粗斜线与斜线为主。
4、室外管道需注明长度，室内根据要求标注管线长度。
12341)2)3)4)5)度，垂5678、工程设计图纸图面应布局合理、排列均匀、轮廓清晰和便于识别，并正确使用国标和行标规定的及本地区习惯性的图形符号。
弱电图纸图例说明范本一、图框、比例1、制图图框根据图纸大小确定图框大小。
建筑面积及设计图纸比例在图下规定内时，图框与纸型选择如下：2、规划设计建筑图及建筑面积超过5000m2时，采用A0纸型及设计图框。
3、制图比例如下：4、设计总说明、各专业系统图统一使用A3图框，图纸目录或专业区分时统一采用A4图框。
5、图框根据图纸比例或要求，图框缩放以比例大小缩放。
工程设计图纸幅面和图框大小应符合国家标准GB6988.2-86《电气制图一般规则》的规定，一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。
在保证图面布局紧凑和使用方便的情况下，应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。
二、图线1、根据设计专业的不同，设计时根据不同专业设置线形的粗细，具体分布如下：2、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9号或7号(白色)颜色，其余不需要的图层一律删除。
3、设置时，统一采用粗线、中粗线和细线的宽度比率为4：2：1的制图方式。
4、图纸设计线型：同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线，一般用图如下：工程设计图中通常只选用两种宽度的图线，粗线宽度为细线宽度的两倍。
对复杂的图也可采用粗、中、细三种线宽，线的宽度按2的倍数依次递增。
图线宽度一般从以下系列中选用：0.25、0.35、0.5、0.7、1.0、1.4毫米。
当需要区分新旧内容时，粗线表示新建、细线表示原有设施、虚线表示规划预留部分。
三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图；2、图例说明的图框宽度与会签栏的高度比例为2:1的方式制作；3、工程设计图中的文字等应排列整齐、间隔均匀。
其书写位置应根据图面妥善安排，文字多时宜放在图的下面或右侧。
4、文字说明统一采用“宋体”或“仿宋体”字，字号大小根据下列要求缩放：5、图纸设计过程中，如下列情况必须添加索引线说明：1) 敷设管、桥架的规格大小时；2) 当管线穿墙时，注明穿墙空洞；3) 当楼层线缆越层时，注明方向并制作相应的箭头标明上引或下引；4) 当管、或桥架内部敷设多条或多种线缆时，注明线缆数量或规格；5) 当制作细部或安装大样图纸时，注明各各部位的材料名称；6、索引注明文字大小与设计说明文字大小统一，索引线箭头及文字根据标注的大小统一，索引采用箭头及小点为准。

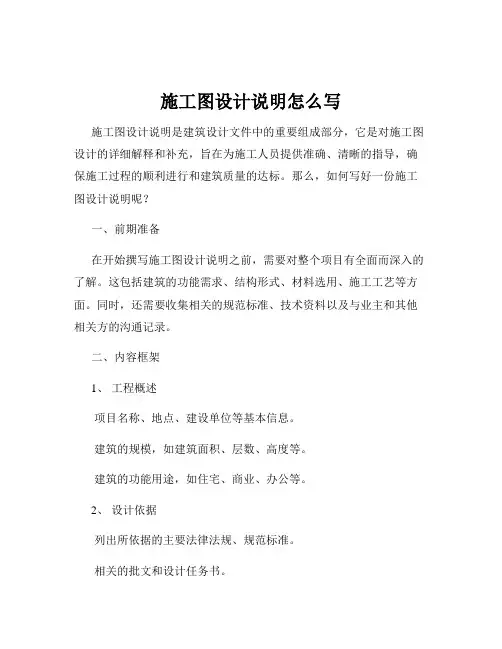

施工图设计说明怎么写施工图设计说明是建筑设计文件中的重要组成部分，它是对施工图设计的详细解释和补充，旨在为施工人员提供准确、清晰的指导，确保施工过程的顺利进行和建筑质量的达标。
那么，如何写好一份施工图设计说明呢？一、前期准备在开始撰写施工图设计说明之前，需要对整个项目有全面而深入的了解。
这包括建筑的功能需求、结构形式、材料选用、施工工艺等方面。
同时，还需要收集相关的规范标准、技术资料以及与业主和其他相关方的沟通记录。
二、内容框架1、工程概述项目名称、地点、建设单位等基本信息。
建筑的规模，如建筑面积、层数、高度等。
建筑的功能用途，如住宅、商业、办公等。
2、设计依据列出所依据的主要法律法规、规范标准。
相关的批文和设计任务书。
地质勘察报告等基础资料。
3、建筑设计建筑的平面布局，包括各功能分区的划分和房间的布置。
建筑的立面设计，包括造型、色彩、材质等。
建筑的剖面设计，包括层高、室内外高差等。
4、结构设计结构形式的选择，如框架结构、剪力墙结构等。
主要结构材料的选用，如钢筋、混凝土等的强度等级。
抗震设计的相关要求。
5、给排水设计生活给水系统的设计，包括水源、供水方式、用水量等。
排水系统的设计，包括污水、雨水的排放方式和处理措施。
消防给水系统的设计。
6、电气设计供配电系统的设计，包括电源、电压等级、负荷计算等。
照明系统的设计，包括照度标准、灯具选型等。
弱电系统的设计，如电话、网络、安防等。
7、暖通设计空调系统的设计，包括冷热源、空调方式等。
通风系统的设计，包括机械通风和自然通风。
防排烟系统的设计。
8、消防设计建筑的防火分区划分。
安全疏散通道的设置。
消防设施的配置，如消火栓、自动喷水灭火系统等。
9、环保节能设计建筑节能措施，如墙体保温、门窗节能等。
环保措施，如污水处理、垃圾处理等。
10、施工注意事项对施工过程中的关键部位和特殊工艺提出要求和注意事项。
对材料的质量要求和检验标准进行说明。
对施工安全和文明施工提出要求。
弱电施工图深化设计深度要求一、图纸目录说明图纸目录图例设计说明各系统系统图消防/安保机房、电信机房等机房大样图各层管井大样图各层平面图三、深度要求1. 综合布线系统设计图：1）综合布线系统图:a.标明系统的组成及网络结构；b.明确电信及IT机房的位置、电话网络连接部件配置；c.注明线槽材质、规格；传输线缆的选择及敷设要求；d.配线架、交换机、程控交换机、光端机、机柜等设备的型号、规格，及各设备间的连接关系。
2）综合布线平面图：a.图中表现该层上楼层配线箱的编号、位置、标高、安装方式;b.末端电话网络插孔的布置位置；c.线槽和管路的规格、走向、标高和敷设方式;线缆的规格、走向；d.弱电井的位置及井内设备材料布置示意；e.明确电信机房及IT机房的位置。
3）电信机房及IT机房大样图：标明设备平面布置位置，机柜设备尺寸，桥架敷设方式及走向。
2.视频监控系统设计图：1)视频监控系统图：a. 图中应标明系统的组成及网络结构;b. 明确安保机房的位置；c. 注明线槽材质、规格;传输线缆的选择及敷设要求;d. 监视器、矩阵主机、硬盘录像机、视频分配器、机柜等设备的型号、规格,及各设备间的连接关系.e. 电源的供给方式，接地及接地电阻要求。
2)视频监控平面图:a. 图中表现该层上安防层柜的编号、位置、标高、安装方式；b. 各摄像机的安装位置；c. 线槽和管路的规格、走向、标高和敷设方式；线缆的规格、走向；d. 弱电井的位置及井内设备材料布置示意；e. 明确安保机房的位置.3)摄像机安装大样图：图中标明各种摄像机的安装工艺，及接线方式。
3.门禁系统设计图：1)门禁系统图:a. 图中应标明系统的组成及网络结构;b. 明确安保机房的位置；c. 注明传输线缆的选择及敷设要求；d. 门禁主机、发卡机、读卡器、出门按钮、电控锁等设备的型号、规格，及各设备间的连接关系；e. 与视频监控系统的联动逻辑关系；f. 电源的供给方式，接地及接地电阻要求.2)门禁平面图：a. 图中表现该层上安防层柜的编号、位置、标高、安装方式；b. 各门禁点的安装位置；c. 线槽和管路的规格、走向、标高和敷设方式，线缆的规格、走向；d. 弱电井的位置及井内设备材料布置示意；e. 明确安保机房的位置.3)门禁安装大样图：图中标明门禁控制器、读卡器、出门按钮、电控锁的安装高度，管线规格及连接方式。
弱电智能化深化设计施工图审图要点本文旨在介绍弱电智能化深化设计施工图审图的背景和目的。
弱电智能化深化设计施工图审图是在施工图设计过程中，对弱电智能化系统的设计方案进行审查和确认，以确保施工图的准确性和合规性。
随着科技的发展，弱电智能化系统在建筑领域中的应用越来越广泛。
这些系统包括但不限于通信、网络、安防、智能家居等方面，具有提高建筑物智能化程度、提升效率和安全性的作用。
因此，在设计施工图时，审图人员需要对弱电智能化系统的设计方案进行审查，以确保系统的可行性和符合相关法规和标准。
同时，审图还有助于减少施工过程中的错误和纠正成本，并提前发现和解决可能存在的问题。
通过本文的介绍，施工图审图人员将了解到弱电智能化深化设计施工图审图的重要性和目的，为他们在审图过程中提供指导，并确保施工图的质量和合规性。
弱电智能化深化设计是指在建筑物或工程中，对弱电系统进行进一步的设计和规划，以实现智能化管理和控制。
弱电系统包括但不限于电力照明系统、通信系统、安全监控系统和建筑自动化系统等。
弱电智能化深化设计的范围涵盖了以下方面：系统集成：弱电智能化深化设计需要将各个弱电系统进行集成，确保它们之间的互联互通。
这可以通过设计合适的网络架构、通信协议和接口来实现。
同时，弱电智能化深化设计还需要考虑与其他建筑系统的集成，如空调系统、供暖系统等，以实现全面的智能化控制。
设备选型：在弱电智能化深化设计中，需要根据项目需求和技术要求选择合适的设备和组件。
这包括但不限于选择适合的传感器、控制器、通信设备和监测设备等。
设备的选型应考虑其性能、可靠性、兼容性以及成本等因素。
网络架构设计：弱电智能化深化设计需要合理规划和设计网络架构，确保系统的稳定性和可靠性。
这包括确定网络拓扑结构、布置网络设备和设置网络安全措施等。
网络架构设计应考虑到系统的扩展性和未来的升级需求。
自动化控制设计：弱电智能化深化设计需要考虑实现自动化控制的方案和策略。
通过合理设计控制算法和逻辑，可以实现智能化的监测、调节和控制。
弱电智能化设计制图规范1．总则1．1、目的1．1．1规范化-- 有效提高设计制图的工作质量；1．1．2标准化-- 提高设计制图的工作效率；1．2、适用范围1．2．1 本规范适用于我公司所有工程项目的工程制图。
1．2．2 本规范所指施工图纸为：平面图、系统图及大样图等。
1．3、工作风格1．3．1 本规范为公司绘图表达的风格的统一，不提倡个人绘图表达风格。
工程制图严格遵照国家有关建筑制图规范制图，制图的表达应清晰、完整、所有图面的表达方式均保持一致。
1．3． 2 统一采用天正电气绘图。
1．4、依据1．4．1 本规范的基本依据是GB/T50001 ------ 2001 《房屋建筑制图统一标准》。
2．图纸排序2．1 施工图编排顺序：1、图纸目录2、设计说明及图例3、系统图4、平面图5、大样图3．图层3. 1采用图层的目的是用于组织、管理和交换CAD图形的实体数据以及控制实体的屏幕显示和打印输出。
图层具有颜色、线形、状态等属性。
3. 2 建立“背景”层，颜色8号（灰度色），将原建筑平面图移至该层，删除/ 关闭无用图层；建立“参照”层，颜色 5 号（蓝色），将有用的原设计管线和设备移至该层；建立“ EQUIP-安防、EQUIP-广播、EQUIP-楼控、EQUIP-通讯、EQUIP-电视”等设备层，颜色根据“设计制图图例（2013）”，弱电设备应定制成块；建立“ DIM-安防、DIM-广播、DIM-楼控、DIM-通讯、DIM-电视”等标注层，颜色根据“设计制图图例（2013）”，此层为管线标注；建立“ TEL_TEXT层，此层为其它说明；4. 图式4. 1 图纸幅面：平面图图纸图幅以A0 A1、A2图纸为主，系统图纸图幅以A3图纸为主。
4. 2 图纸尺寸规格（表2）图纸种类图纸宽度（mm）图纸高度（mm）备注A0 1189X841A1 841X594A2 594X420A3 420X297A4 297X210主要用于目录、大样、变更等4. 3特殊需要可采用按长边1/8模数加长尺寸（按房屋建筑制图统一标准）。
弱电施工图设计说明作者：不详来源：发布时间：2006-3-1 17:32:38 发布人：george减小字体增大字体摘要施工图的设计说明非常重要，在实行设计终身负责制的今天，尤为如此。
文章阐述的弱电设计说明是作者结合多年设计经验，力求全面、翔实，希望对建筑电气设计同行有所帮助。
关键词楼宇自控综合布线有线电视安全防停车场管理广播火灾自动报警及消防联动１建筑概况本工程位于（）（）路与（）路交*口（）。
建筑面积（ｍ２）。
地下（）层，主要为车库、各种机房、库房，地上（）层，主要为办公室、餐厅、会议室等，属于（）类防火建筑。
建筑主体高度（ｍ），裙房高度（ｍ）。
结构形式为（），基础为（），楼板厚（ｍｍ），垫层厚（ｍｍ）。
２设计依据（１）各市政主管部门对初步设计的审批意见；（２）甲方设计任务书及设计要求；（３）中华人民国现行有关规：《民用建筑电气设计规》ＪＧＪ／Ｔ１６－９２；《高层民用建筑设计防火规》ＧＢ５００４５－９５（２００１年版）；《火灾自动报警系统设计规》ＧＢ５０１１６－９８；《建筑与建筑群综合布线系统工程设计规》ＧＢ／Ｔ５０３１１－２０００；《汽车库、修车库、停车场设计防火规》ＧＢ５００６７－９７；《人民防空地下室设计规》ＧＢ５００３８－９４；《人民防空工程设计防火规》；ＧＢ５００９８－９８；《智能建筑设计标准》；ＧＢ／Ｔ５０３１４－２０００；《民用闭路监视电视系统工程技术规》；ＧＢ５０１９８－９４；《有线电视系统工程技术规》ＧＢ５０２００－９４；其它有关的国家及地方现行规程、规；（４）各专业提供的设计资料。
３设计围本设计包括红线的以下容：（１）楼宇自控系统；（２）综合布线系统（、计算机）（不涉及网络设备）；（３）有线电视及卫星电视系统；（４）安全防系统（保安监视、门禁、入侵探测）；（５）同声传译系统；（６）停车场管理系统；（７）微蜂窝机站；（８）广播系统（包括背景音乐及紧急广播）；（９）火灾自动报警及消防联动系统；（１０）报告厅、多功能厅等的音响系统（与专业厂家配合）；（１１）系统集成；（１２）根据甲方（）文，本工程设计时，公共场所及所有办公室的弱电设备均只做预留，弱电由弱电竖井经电缆桥架或线槽引至房间门口，待以后由室装修设计负责进行二次设计；（１３）本工程电信分界点在总配线架处。
图纸设计说明一。
设计依据1.建筑专业提供的条件图；2.建设单位提供的设计要求；3。
设计院下达的设计任务书；4。
暖通与给排水专业提供的工艺要求及用电设备容量；5.国家现行有关设计规范,规程及标准:《民用建筑电气设计规范》JGJ/16-2008《供配电系统设计规范》GB50052-2009《低压配电设计规范》GB50054-95《建筑物防雷设计规范》GB50057-94(2000年版）《高层民用建筑设计防火规范》GB50045—95（2005年版)《住宅设计规范》GB50096—2003《火灾自动报警系统设计规范》GB50116-98《等电位联结安装》02D501-2《住宅小区建筑电气设计与施工》03D603二.工程概况本工程为为二十六层,由三个单元组成，每个单元每层均为一梯三户.地下一层为住宅跃下层住宅及设备用房，地下二层为自行车库，地上一至二十六层为住宅。
地下一层高3。
3m，地下二层高3。
65m地上住宅一～二十六层高2。
9m，建筑高度76.85m.总建筑面积31450.4㎡，其中：地下建筑面积:2596。
35㎡，地上建筑面积：28854。
05㎡。
三.设计范围楼内照明，电力供配电，防雷保护，接地保护,可视对讲系统，电话、有线电视及宽带网络系统、火灾自动报警及消防联动系统等。
四，电源及配电方式1。
负荷等级本工程为一类高层建筑,其中应急照明、消防风机、消防水泵等消防用电和消防电梯为一级负荷，其余用电为三级负荷。
2.供电电源根据建设方提供在小区设置箱式变压器，由两路10KV高压电源供电，以满足一级负荷供电要求，电源电缆经沿电缆沟或直埋至位于本建筑的低压配电室，再由此采用放射与树干相结合方式引出干线向住宅内各用电点配电。
其中楼内照明电源与动力电源接自箱变内不同变压器的低压母线段,所有电源配电电压等级为380V/220V，一级负荷的两个电源，当一个电源发生故障时，另一个电源不应同时受到破坏;且应急电源与正常电源之间必须采取防止并列运行的措施。
弱电项目设计流程与注意事项一、弱电项目设计流程：1.需求分析：了解用户需求，包括对弱电系统的功能、性能、容量、可靠性等方面的要求。
2.方案设计：根据需求分析的结果，进行系统总体方案的设计，包括系统结构、设备配置以及布线方案等。
3.系统细化设计：根据总体方案，对各个子系统进行详细设计，包括设备选型、设备布局、接口设计等。
4.施工图设计：完成系统的施工图设计，包括布线图、接线图、平面布置图等。
5.材料清单编制：根据施工图设计，编制弱电系统所需要的材料清单，包括设备清单、电缆清单等。
6.施工方案编制：根据设计要求，编制弱电系统的施工方案，包括施工流程、施工要点、验收标准等。
7.施工过程管理：对弱电系统的施工过程进行管理，包括材料采购、施工进度、施工质量等。
8.现场测试与调试：在施工完成后，对弱电系统进行测试与调试，确保系统的功能正常运行。
9.系统验收：对弱电系统进行验收，包括功能验收和性能验收，确保系统符合设计要求。
10.操作手册编制：编制弱电系统的操作手册，包括系统使用说明、故障排除等内容。
11.后期维护：对弱电系统进行定期维护与检修，确保系统的正常运行。
二、弱电项目设计注意事项：1.合理布局：对于弱电设备的布局应合理规划，方便设备的维护和管理，并减少电磁干扰。
2.设备选型：在设计过程中，应根据系统需求和技术指标，选择适合的设备，确保系统的性能和可靠性。
3.通信协议：在设计弱电系统时，应考虑设备之间的通信协议兼容性，确保各个设备能够正常通信。
4.电缆布线：电缆的布线应符合规范要求，避免电缆之间的交叉干扰和电磁辐射。
5.地线设计：地线设施的合理设计，可以有效地保护弱电系统设备免受感应电压和干扰。
6.防雷防静电：在设计弱电系统时，应考虑到室外环境对设备的影响，采取相应的防雷和防静电措施。
7.可靠性设计：弱电系统的可靠性设计非常重要，应采取冗余设计和备份措施，确保系统的稳定性和安全性。
8.系统集成：弱电系统的设计应考虑到整体的系统集成性，不同子系统之间要能够无缝连接和互联。
施工图设计说明工程概况建设单位：安宁职业教育基地管理委员会项目名称：中共安宁市委党校、安宁市行政学校异地新建项目项目地点：安宁市职教园区项目建设规模：本项目共拟建地上11层，地下1层。
总建筑面：约19353.21平方。
建筑高度：43.5米。
建筑形式：框剪结构。
建筑分类：一类高层综合楼，建筑功能：食堂，教室，办公，学员宿舍。
设计依据及验收规范（１）市政主管部门对初步设计的审批意见；（２）甲方设计任务书及设计要求；（３）中华人民共和国现行有关规范：《智能建筑工程质量验收规范》（GB 50339—2013）《建筑智能化系统工程设计规范》DGJ32/D01-2003《智能建筑设计标准》（GB/T 50314—2006）《民用建筑电气设计规范》JGJ16-2008；《工程建设施工企业质量管理规范》GB/T 50430-2007《安全防范工程技术规范》（GB 50348—2004）《视频安防监控系统工程设计规范》GB/T 50395-2007《出入口控制系统工程设计规范》GB/T 50396-2007《入侵报警系统工程设计规范》GB/T 50394-2007《综合布线系统工程验收规范》（GB 50312—2007）《综合布线系统工程设计规范》（GB 50311—2007）《安全防范工程验收规则》(GA308-2001)《安全防范工程程序与要求》(GA/T75-94)《安全防范系统通用图形符号》(GA/T74-2000)《建筑电气工程设计常用图形和文字符合》（00D001）《建筑与建筑群综合布线系统工程施工验收规范》(GB/ 50311-2000)《建筑物电子信息系统防雷技术规范》GB50343-2004《电子信息系统机房设计规范》GB50174-2008；《电子信息系统机房施工及验收规范》GB 50462-2008；《公共建筑节能设计标准》GB50189-2005（４）各专业提供的设计资料。
３设计范围:（１）综合布线系统；（２）有线电视系统；（３）安全防范系统；（４）门禁系统；（５）会议室系统；（６）停车场管理系统；（７）广播系统（８）公共信息发布系统；（９）周界报警系统（１０）机房建设；（１１）无线网络覆盖；1 综合布线系统（1）综合布线系统是将语音信号、数字信号的配线，经过统一的规范设计，综合在一套标准的配线系统上，此系统为开放式网络平台，以方便用户在需要时，形成各自独立的子系统。
综合布线系统可以实现世界范围资源共享，本设计仅考虑布线不涉及网络设备；（2）由市政引来外线电缆，进入五层通讯机房。
本设计仅负责总配线架以下的配线系统；（3）本工程计算机和电话采用非屏蔽综合布线系统，水平选用（六类）电缆，穿PVC管暗敷。
所有汇聚点均拉倒通讯机房，应考虑环境条件，并根据网络的要求配ＵＰＳ电源；（4）办公部分按（６）ｍ２左右一组信息点设置。
（5）出线插座采用ＲＪ４５六类型，暗装，底边距地０．３ｍ（有架空地板的房间，底边距架空地板０．３ｍ）；（6）网络设备则根据最终用户的需求自行配备；2 有线电视及卫星电视系统（1）有限电视系统采用网络电视，每一个用户端拉一条非屏蔽综合布线系统，水平选用（六类）电缆，穿PVC管暗敷。
所有汇聚点均拉倒通讯机房，（2）用户出线口暗装，底边距地０．３ｍ；（3）有限电视设备则根据最终用户的需求自行配备；或向运营商申请；3 安全防范系统（1）保安监视机房设在一层（与消防中心合用）；（2）在本工程道路，各出入口，电梯轿箱内及（二）层以上各层走道内及消防楼梯内设保安监视摄像机；（3）所有摄像机的电源，由监控机房主机供给。
（4）系统控制方式为编码控制；（5）摄像机采用网络高清摄像机，带自动增益控制、逆光补偿、电子高亮度控制等，根据安装地点监视要求，配备相应的摄像机。
（6）中心控制室内操作人员可通过控制键盘执行控制切换命令。
（7）所有摄像点应同时录像，录像选用数字硬盘录像系统，内置高速硬盘，容量不低于动态录像储存一个月的空间，并可随时提供调阅及快速检索，图像应包含摄像机机位、日期、时间等。
图像分辨率不低于（６４０×４８０）像素；（8）监视器的图像质量按五级损伤制评定，图像质量不应低于４分；（9）监视器图像水平清晰度：彩色监视器不应低于（４００、２７０）线；（10）监视器图像画面的灰度不应低于８级；（11）每个普通监视点设一条PVC管，暗敷在楼板或墙内；（12）系统各路视频信号，在监视器输入端的电平值应为１Ｖｐ－ｐ±３ｄＢＶＢＳ；（13）系统各部分信噪比指标分配应符合：摄像部分为４０ｄＢ、传输部分为５０ｄＢ、显示部分为４５ｄＢ的要求；4 门禁系统（１）门禁系统机房（与通讯机房合用）；（２）在宿舍区设有电子门锁、读卡器、门内手动开关，对通过对象及通行的时间进行控制、监视及设定；（３）系统应具有以下功能：①记录、修改、查询所有持卡人的资料，并可随时修改持卡人通行权限。
②监视、记录所有出入情况及出入时间；③监视门磁开关状态，具有报警功能；④对所有资料可按照甲方的要求按某一门、某人、某时等进行排序、列表。
⑤对非法侵入或破坏进行报警并进行记录；⑥当火灾信号发出后，自动打开相应的电子门锁，方便人员疏散。
（４）现场控制器设在（就地、弱电竖井内），走道管线在（弱电线槽内）敷设，从线槽至控制模块穿PVC管。
控制模块至请求开门按钮、读卡器、电控锁等暗敷PVC管，门磁开关、电控锁等应注意与门配合；（５）系统允许每个门可单独提供所有操作功能，系统信息通信采用标准接口及协议；5 会议室系统1、系统配置根据多功能会议室的功能要求，配置如下系统：大屏幕投影显示系统切换系统数字会议发言系统音响扩声系统智能中央控制系统2、大屏幕投影显示系统功能需求会议室大屏幕及等离子显示系统功能基本要求为显示计算机及网络资源的图文资料，显示来自会议室的DVD、播放的视频图像等。
图像显示不低于1024×768分辨率、4000ANSI流明，会议室大屏幕显示系统应能显示多路视频信号及计算机信号，并能任意切换、调取图像等。
3、切换系统功能需求（1）大屏幕显示系统基本要求为可显示来自计算机的VGA图像等：显示来自会议室的DVD播放的视频图像等。
（2）根据以上需求，大屏幕显示系统前端应该配置VGA切换器和倍线器，多路信号可以任意选择、切换输出给大屏幕显示系统。
切换器主要是解决会议室内各个计算机信号／音视频信号输入和输出显示的选择切换。
切换器除了可以通过前面板的轻触式按键进行手控之外，还具备RS-232/RS-422通讯端口及厂家提供的协议，方便与中控系统或多媒体电脑连接。
4、数字会议发言系统功能需求根据本会议室的功能需求和实际环境，我们为会议桌上的与会人员配备具有讨论发言功能的会议话筒，共计8个代表机和1个主席机。
这样就座的与会人员可通过面前的会议话筒发言，主席机可控制所有代表机的发言状态。
5、智能中央控制系统系统组成根据系统的设计目标和要求。
由于会议室整套系统操作涉及多个系统的协调动作，为了方便使用人员进行控制，简化操作流程，提高工作效率，用智能化的中央控制系统将会议室所有系统的设备操作集中控制，使设备有机地结合在一起，简化繁琐的操作流程，即对项目中音响和扩声系统、会议发言和控制系统、音视频、VGA信号切换系统、投影显示系统等各项子系统实行智能化中央集中控制，实现后台统一管理。
使整个系统可以通过触摸屏实现所有控制。
为了保证声绝缘，地板上要求铺地毯，天花板要求装消音板，四周墙壁要求装隔音毯，窗子要求安装双层玻璃，桌子辅上桌布。
会议室进行了隔音处理后，房间中具有混响系数通常要求在0.35~0.55之间。
会议室的音响效果2、为保证会议进行时有一个安静的会议环境，减少噪音对于会议的影响，要求会议室环境噪声要求小于40DB，并有良好的吸音和隔音设备，控制会议环境的回声；3、选用专业会议扩音设备，包括音频功率放大器和音箱；4、扩声系统的功率放大器要求采用数个小容量功率放大器集中设置在同一机房的方式，用合理的布线和切换系统，保证会议室在损坏一台功放时，不造成会场声音中断。
5、声音信号输入功率放大器之前，要求采用均衡器和反馈抑制器进行处理,以提高声音信号的质量。
6、使用尽可能少的麦克风，因为麦克风越多，引入的背景噪音会越强，要求选用具备屏蔽手机信号干扰功能的麦克风。
7、在进行麦克风和音箱的布置时，要求使麦克风置于各音箱的辐射角之外，音箱要求分散布置，放置在会议室的四角，离墙壁0.5米左右。
8、调音台与会议电视终端设备必须共地。
六. 会议控制1、会议室要求配备独立的设备间（控制室），尽量选择会议室旁的房间为控制室，面积为20平方米左右。
控制室与会议室之间的隔墙要求加装玻璃了望窗，以便工作人员从控制室观察会场情况。
2、控制室要求配置小型监视器，用于工作人员监察图像、声音效果。
3、会议室和控制室要求预留终端线缆下线槽便于各种线缆的敷设。
4、会议系统设备、终端的安装方式需要根据实际情况而定。
七. 供电系统为保证会议室供电系统的安全可靠，减少经电源途径带来的电气串扰，要求采用三套供电系统。
（1）第一套供电系统作为会议室照明供电，（2）第二套供电系统用于空调等设备的供电。
空调供电要求为三相四线制。
（3）第三套供电系统作为整个终端系统的供电，并采用UPS不中断电源系统，第三套供电系统作为整个终端设备、控制室设备的供电，该套供电系统供电能力要求不小于10安培。
（4）该套供电系统须配备不间断电源系统(UPS)，每套终端设备需配备一台功率不小于1500W的UPS；每套MCU设备需配备一台功率不小于1000W的UPS。
供电系统输出交流电要求满足以下条件：220V±5％，50Hz±5%。
（5）交流电源的杂音干扰电压不应大于100mV。
（6）会议室、控制室需有若干AC220V/15A的三芯电源插座，均匀分布在四周墙面。
保护地线必须采用三相五线制中的第五根线，与交流电源的零线必须严格分开，防止零线不平衡电流对会议电视产生严重的干扰影响。
（7）接地系统要求采用单点接地的方式，信号地、机壳地、电源告警地、防静电地等均要求分别用导线经接地排，一点接至接地体。
（8）保护地线的接地电阻值在单独设置接地体时要求小于3 欧姆，采用联合接地体时，要求小于0.5 欧姆，要求给控制室和会议室供电的交流电源零线和地线的电压差≤1V。
6 停车场管理系统（１）本工程在车辆进出口设一套停车场管理系统。
采用影像全鉴别系统，对进出的内部车辆采用车辆影像对比方式，防止盗车；外部车辆采用临时出票机方式；（２）系统应具备：①出、入口影像鉴别；②出、入口票据核实，自动区分月票、临时票据等，自动计费；③自动计费、收费显示，出票机有中文提示，自动打印收据；④出入栅门自动控制；⑤入口处设空车位数量显示；⑥使用过期票据报警；⑦非本停车场票据报警；⑧物体堵塞验卡机入口报警；⑨非法打开收款机钱箱报警；⑩出票机内票据不足报警；（３）收费亭主机至道闸、入口空车位数量显示器，进、出口摄像机，进、出口验票机预留PVC管；道闸至地感线圈预留PVC管；7 广播系统（１）广播机房与通讯机房室合用，消防紧急广播与背景音乐合用；（２）末端广播分：专用消防紧急广播、背景音乐兼消防紧急广播；（３）会议厅等设独立的广播系统，这些场所需另设专用消防紧急广播；（４）消防紧急广播优先于其他广播；（５）广播区域划分应在满足消防广播区域划分的前提下，满足建筑功能划分的需要。
