人民电器集团仪器仪表有限公司预付费电能表管理系统安装说明一、系统软件的安装:1、装入光盘,打开图1安装管理软件，密码为888615,安装前可以阅读（图2）图1 图22、连接读卡器时，接口连接不上可以更换接口或者电脑，当电脑右下角有新硬件显示（见图3）即可使用图33、以下为旧版本软件安装方法：大光盘：预付费电表管理系统安装软件小光盘：USB驱动程序安装软件①将大光盘中的setup01.exe（见图4）安装在计算机上，密码为：888615；②如果使用的读卡器为ＵＳＢ接口（见图5）（此时先不要将读卡器连接在电脑上)则将小光盘中的USB接口驱动安装软件LZUSBDrive_Installer V1。
0.exe （见图6）安装在计算机中,并将MWIC_32。
DLL文件（见图7)替换到预付费电表管理系统的根目录中：即D:\DBMIS6中，之后就可以将读卡器插入计算机上，有些计算机USB接口，即使替换USB接口驱动后,仍然无法连接，可以更换其他接口或者更换其他计算机；图4图5图6图7二、系统注册：打开管理软件输入密码为编号：800001进入系统，图8 图9是否注册，试用学习点击取消，注册点击确定进入；三、正式注册：点击确定，进入注册授权，（注意正式使用时，一定要注册）。
图101、收费站编号：0,不变。
2、系统注册编码，建议选择当地的邮政编码，注册后不可更改，记住编码以防计算机出现故障后，编码忘记。
3、数据库存放路径默认为D盘，并对数据库文件（D:\DBMIS6中DATA文件夹实时备份到移动硬盘等本计算机以外的存储设备中）进行备份，以免用户数据丢失，其他按实际情况填写；最后保存设置四、在上图界面点击进入系统选项进行设置图11普通居民用户报警方式一般选择固定电量也可选择自动定比,其他不用更改,IC读卡器选择旧版本为明华公司，最后选择保存系统选项;另外如果有些用户必须一直供电，不可断电，就在赊欠限量中填写供电部门允许的赊欠电量,并在开户时，限容方式选择不限;至于发票和界面按实际情况填写；图12五、在系统管理工具界面选择人员设置图13点击增加，填写操作人员姓名、编码以及操作人员权限（按照管理员、售电员、查电人员等设置）,点击修改可修改姓名和权限；六、在上图界面点击电表类型，进行电表相关参数的设置图14选择电表类型，如果没有，则点击增加进行选择（务必了解用户的电表规格类型）包括电表常数、表安培数、电表电压、电表相数、过载倍数，电表类型；最后，电价类型和线路区域按实际情况填写;七、登录人员密码修改更改位置在登录界面左侧偏上（更改人员密码)，此更改为登录人员本人的密码更改.例如,一售电员叫任民，登录后要更改密码，即只更改任民本人的密码,他人无法更改任民的密码。

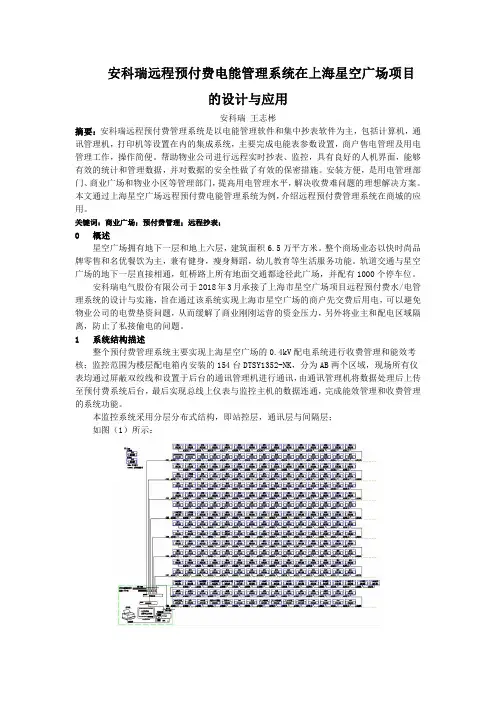

安科瑞远程预付费电能管理系统在上海星空广场项目的设计与应用安科瑞王志彬摘要：安科瑞远程预付费管理系统是以电能管理软件和集中抄表软件为主，包括计算机，通讯管理机，打印机等设置在内的集成系统，主要完成电能表参数设置，商户售电管理及用电管理工作，操作简便。
帮助物业公司进行远程实时抄表、监控，具有良好的人机界面，能够有效的统计和管理数据，并对数据的安全性做了有效的保密措施。
安装方便，是用电管理部门、商业广场和物业小区等管理部门，提高用电管理水平，解决收费难问题的理想解决方案。
本文通过上海星空广场远程预付费电能管理系统为例，介绍远程预付费管理系统在商城的应用。
关键词：商业广场；预付费管理；远程抄表；0概述星空广场拥有地下一层和地上六层，建筑面积6.5万平方米。
整个商场业态以快时尚品牌零售和名优餐饮为主，兼有健身，瘦身舞蹈，幼儿教育等生活服务功能。
轨道交通与星空广场的地下一层直接相通，虹桥路上所有地面交通都途径此广场，并配有1000个停车位。
安科瑞电气股份有限公司于2018年3月承接了上海市星空广场项目远程预付费水/电管理系统的设计与实施，旨在通过该系统实现上海市星空广场的商户先交费后用电，可以避免物业公司的电费垫资问题，从而缓解了商业刚刚运营的资金压力，另外将业主和配电区域隔离，防止了私接偷电的问题。
1系统结构描述整个预付费管理系统主要实现上海星空广场的0.4kV配电系统进行收费管理和能效考核；监控范围为楼层配电箱内安装的154台DTSY1352-NK，分为AB两个区域，现场所有仪表均通过屏蔽双绞线和设置于后台的通讯管理机进行通讯，由通讯管理机将数据处理后上传至预付费系统后台，最后实现总线上仪表与监控主机的数据连通，完成能效管理和收费管理的系统功能。
本监控系统采用分层分布式结构，即站控层，通讯层与间隔层；如图（1）所示：图（1）网络拓扑图间隔设备层主要为：预付费多功能电表。
这些装置分别安装在相应的一次设备安装在电气柜，这些装置均采用RS485通讯接口，通过现场MODBUS总线组网通讯，实现数据现场采集。
正泰预付费电表管理系统软件使用教程下载并安装软件
在官方网站下载正泰预付费电表管理系统软件的安装包
双击安装包进行安装，按照提示进行操作即可完成安装
连接设备
将USB数据线连接到电脑和预付费电表上
打开软件，点击“连接”按钮
在弹出的对话框中选择正确的串口号和波特率，点击“确定”连接设备
充值
在软件界面上方选择“充值”菜单
输入预付费电表的编号和充值金额
点击“充值”按钮，等待充值完成的提示信息
查询余额
在软件界面上方选择“查询余额”菜单
输入预付费电表的编号
点击“查询”按钮，等待查询结果显示在界面上
设置参数
在软件界面上方选择“设置参数”菜单
选择需要设置的参数，如电价、报警阈值等
输入新的参数值，点击“设置”按钮，等待设置完成的提示信息导出数据
在软件界面上方选择“导出数据”菜单
选择需要导出的数据类型，如充值记录、消费记录等
选择导出的时间范围和保存文件的路径，点击“导出”按钮
断开连接
在软件界面上方选择“断开连接”菜单
点击“断开”按钮，等待断开连接完成的提示信息
拔掉USB数据线，关闭软件。
希望以上教程能够帮助您正确地使用正泰预付费电表管理系统软件。
预付费电表售电管理软件本文共四章主要针对用户能快速熟练使用预付费电表售电管理软件所制作的简要操作流程指导和常见操作问题处理，具体详细操作内容请进入预付费电表售电软件帮助信息栏里的帮助目录和使用手册。
第一章使用操作流程软件安装软件注册和人员电价设置开户售电以后都是售电一、软件安装流程及说明打开安装文件点击“下一步”点击“下一步”输入密码888615或序列号9957-5296-0205-5330后点击“下一步”点击“浏览”选择安装路径为D盘或其他非系统盘（请勿安装在电脑操作系统盘，以免电脑中毒系统重装造成数据丢失）再一直点击“下一步”到完成。
二、软件使用注册和功能设置打开系统: 输入密码800001（初始密码为编号）左键单击“确定”跳出窗口提示“系统还没注册~~~~”单击“确定”后自动跳转到“注册授权”注：软件使用前必须注册，也可在“设置维护”项里点击“系统设置维护”打开“注册授权”界面面注册信息设置：收费站编号为“０”，收费站名称根据自己情况填写，管理单位名称根据自己情况填写，系统注册编码可填六位数字（系统注册信息为软件对电表的识别身份信息非常重要，要求用户把注册信息记录下来永久保存），数据库路径和数据库备份路径可为系统检测到的默认路径无需更改，填写完整后单击上面的“保存注册设置”，窗口提示系统注册清空数据库，点击“确定”（系统投入使用后禁止修改注册信息否则会造成电表无法正常使用）系统选项设置：点击注册授权旁边的“系统选项”，建议把报警方式改为“固定电量”以下蓝框内信息可双击修改为10度（其他建议保持默认），囤积电量可根据自己要求可修改为更高99999（具体说明请参考帮助信息栏的使用手册和帮助目录），连接好读卡器并打开读卡器开关再在窗口选者连接串口（如COM1、COM2~~）并测试端口直到检测到有读写设备后点击上面“保存系统设置选项”打印发票设置：点击系统选项旁边的“发票设置”，点击“选择”可在DATA文件夹下的GDFP 文件夹下找到三种发票格式选择自己需求选择任意一种再点击“保存发票设置”，如无要求可不设置操作人员设置：点击上方“人员设置”（也可在“设置维护”项里点击“人员电价设置”来打开“操作人员”窗口，增加操作人员：点击“增加”在编号处填入六为数字，填写好姓名，密码不用填写默认为编号电话可填可不填，在右边选择好权限（要求主管权限在所有功能前打√，普通售电员在营业售电和查询数据打√，工程人员在表计管理打√根据需求也可增加查询数据项目），输入完成后点上面“保存”注：操作人员帐号必须在管理人员权限下修改、增加和删除，不能删除系统默认的管理员但可更改其密码。

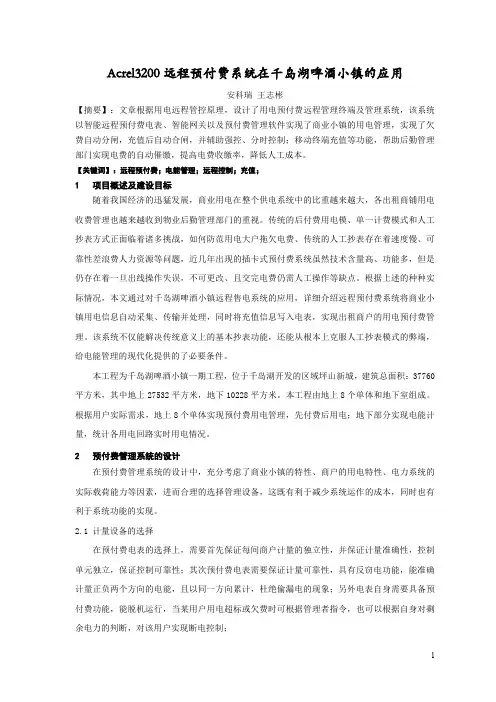

Acrel3200远程预付费系统在千岛湖啤酒小镇的应用安科瑞王志彬【摘要】：文章根据用电远程管控原理，设计了用电预付费远程管理终端及管理系统，该系统以智能远程预付费电表、智能网关以及预付费管理软件实现了商业小镇的用电管理，实现了欠费自动分闸，充值后自动合闸，并辅助强控、分时控制；移动终端充值等功能，帮助后勤管理部门实现电费的自动催缴，提高电费收缴率，降低人工成本。
【关键词】：远程预付费；电能管理；远程控制；充值；1项目概述及建设目标随着我国经济的迅猛发展，商业用电在整个供电系统中的比重越来越大，各出租商铺用电收费管理也越来越收到物业后勤管理部门的重视。
传统的后付费用电模、单一计费模式和人工抄表方式正面临着诸多挑战，如何防范用电大户拖欠电费、传统的人工抄表存在着速度慢、可靠性差浪费人力资源等问题，近几年出现的插卡式预付费系统虽然技术含量高、功能多，但是仍存在着一旦出线操作失误，不可更改、且交完电费仍需人工操作等缺点。
根据上述的种种实际情况，本文通过对千岛湖啤酒小镇远程售电系统的应用，详细介绍远程预付费系统将商业小镇用电信息自动采集、传输并处理，同时将充值信息写入电表，实现出租商户的用电预付费管理。
该系统不仅能解决传统意义上的基本抄表功能，还能从根本上克服人工抄表模式的弊端，给电能管理的现代化提供的了必要条件。
本工程为千岛湖啤酒小镇一期工程，位于千岛湖开发的区域坪山新城，建筑总面积：37760平方米，其中地上27532平方米，地下10228平方米。
本工程由地上8个单体和地下室组成。
根据用户实际需求，地上8个单体实现预付费用电管理，先付费后用电；地下部分实现电能计量，统计各用电回路实时用电情况。
2预付费管理系统的设计在预付费管理系统的设计中，充分考虑了商业小镇的特性、商户的用电特性、电力系统的实际载荷能力等因素，进而合理的选择管理设备，这既有利于减少系统运作的成本，同时也有利于系统功能的实现。
2.1计量设备的选择在预付费电表的选择上，需要首先保证每间商户计量的独立性，并保证计量准确性，控制单元独立，保证控制可靠性；其次预付费电表需要保证计量可靠性，具有反窃电功能，能准确计量正负两个方向的电能，且以同一方向累计，杜绝偷漏电的现象；另外电表自身需要具备预付费功能，能脱机运行，当某用户用电超标或欠费时可根据管理者指令，也可以根据自身对剩余电力的判断，对该用户实现断电控制；2.2预付费管理系统网络构成整个预付费系统采用分层、分布式系统结构，包括一个监管中心，2个通讯子站以及若干个现场计量单元，高可靠性应用服务器及软、硬件系统，高性能的现场总线技术及网络通信技术，确保整个系统运行安全、稳定可靠、使用维护方便。

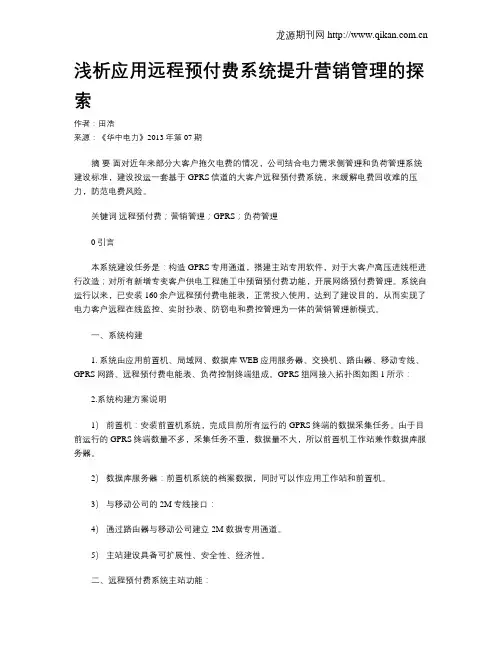

浅析应用远程预付费系统提升营销管理的探索作者：田浩来源：《华中电力》2013年第07期摘要面对近年来部分大客户拖欠电费的情况，公司结合电力需求侧管理和负荷管理系统建设标准，建设投运一套基于GPRS信道的大客户远程预付费系统，来缓解电费回收难的压力，防范电费风险。
关键词远程预付费；营销管理；GPRS；负荷管理0 引言本系统建设任务是：构造GPRS专用通道，搭建主站专用软件，对于大客户高压进线柜进行改造；对所有新增专变客户供电工程施工中预留预付费功能，开展网络预付费管理。
系统自运行以来，已安装160余户远程预付费电能表，正常投入使用，达到了建设目的，从而实现了电力客户远程在线监控、实时抄表、防窃电和费控管理为一体的营销管理新模式。
一、系统构建1. 系统由应用前置机、局域网、数据库WEB应用服务器、交换机、路由器、移动专线、GPRS网路、远程预付费电能表、负荷控制终端组成。
GPRS组网接入拓扑图如图1所示：2.系统构建方案说明1）前置机：安装前置机系统，完成目前所有运行的GPRS终端的数据采集任务。
由于目前运行的GPRS终端数量不多，采集任务不重，数据量不大，所以前置机工作站兼作数据库服务器。
2）数据库服务器：前置机系统的档案数据，同时可以作应用工作站和前置机。
3）与移动公司的2M专线接口：4）通过路由器与移动公司建立2M 数据专用通道。
5）主站建设具备可扩展性、安全性、经济性。
二、远程预付费系统主站功能：1、负荷监测与控制功能：能对客户的配电开关实施有选择的控制，完成用电负荷和电量就地闭环控制、接受主站的遥控命令实现遥控操作等功能。
如图2所示：3、防窃电功能：负荷管理中心可以对抄表数据和线损分析数据进行综合的分时段的检测，可以以曲线、报表以及警示报告的形式提示可疑的窃电行为，提供整个配电线路系统的综合窃电监察能力；通过对计量装置运行状况的在线监测，可实现电压合格率统计，电压曲线，防窃电、断相检测等多项管理功能，如配合某些电子式电能表（含电压、电流数据）使用，可实现两级防窃电，提供单个用户的防窃电监察能力。
