一种风电箱式变电站用测控装置

箱变测控保护装置技术规范产品功能通讯8路485主站接入点，可接入逆变器、智能汇流箱、多功能数显仪表等;3路以太网接口，可接入逆变器网络信号等;内置双光口，组成自愈式光纤环网,信号统一上传。

遥测交流量可实现12路电流、12路电压的采集以及线电压、频率、功率因数、有功功率、无功功率等电气量的计算，并通过1ED实时动态显示。

直流量可提供6路直流量,用于采集变送器上送的PT1oO 与4-20mA 的电量信号，间接测量温度、湿度、油温等非电气量信号。

遥信可提供最多48路开入量，用于实时采集逆变器室内或箱变内的各种信号。

如逆变器室烟雾传感器、箱变低压断路器分合位状态信号、箱变高压负荷开关分合位状态信号、箱变高压熔断器熔断信号等。

遥控装置可提供最多12路控制输出接点，用于对具备遥控条件的开关进行远方控制。

如:低压断路器的分合闸等。

保护装置可提供多路非电气量保护功能，如:轻瓦斯、重瓦斯、变压器高温、变压器超高温、变压器油位异常、压力释放阀动作等。

同时还可提供多种电气量保护功能，如:过流I 段、过流I1段、过流I11段、接地保护、过压保护、欠压保护等,差动速断（两侧）,二次谐波制动的比率差动.交流频率:50Hz 或60Hz 频率值精度:±0∙02Hz 功率因数精度:±1% AC400V 或AC1OOV功率值精度:±1%电压值精度05级开入量 开出量交流模拟量电流输入值：5A 或IA电流值精度05级电压输入通讯接口光口全部采用SC接头，传输距离不小于50km电口全部采用10∕100Base-TX电源参数工作电源:AC/DC220V,允许偏差±20%电源频率：50Hz,允许偏差∙6%~+2%额定功耗:WIoW测量精度模拟量的测量误差小于额定值的±0.5%功率测量误差不超过额定值的±1%开关量输入分辨率不大于ImS。

RG-JK300系列风电箱变智能监控装置产品说明书保定市瑞高电气有限公司BAODING RIGOR ELECTRICITY CO.,LTD第 1 章产品概述1. 应用范围风电场各风机之间的距离达数百米，为降低风机输出损耗，风电场内的风机需配置35kV （或10kV）箱式变压器（以下简称风电箱变），然后再汇流到110kV 升压变电站（以下简称升压站）侧输送到主网系统。

当前，国内外风电工程均按“少人值守”的运行管理方式设计，整个风电场的集控室设置在升压站侧，35kV（或10kV）、110kV 微机保护测控装置统一组建为升压站综合自动化系统（以下简称升压站综自系统），进而通过远方调度来实现对升压站的“遥信、遥测、遥控、遥调”功能。

由于风电箱变距离集控室较远，又非常分散，一直以来，升压站综自系统都无法实现对风电箱变的监视和控制，使箱变系统成为风电场的信息孤岛和监控盲区。

风电箱变需要纳入升压站综自系统的监控内容主要有：■变压器非电量保护：变压器重瓦斯；变压器轻瓦斯；变压器高温；变压器超高温； SF6 气压异常；变压器油位低。

■开关状态：35kV 负荷开关位置信号；690V 低压断路器位置信号；低压隔离开关熔断器组位置信号；小空开位置信号。

■熔断器状态：熔断器熔断信号。

■箱变门状态：箱变门打开/关闭信号。

■变压器低压侧电气信息：变压器低压侧三相电流、三相电压、频率、功率因数、有功功率、无功功率、有功电度、无功电度。

■远程控制：对有电操功能的开关实现远程控分和控合操作。

作为风机发电的第一个变电环节，实现对风电箱变上述信息的远程管理和自动化监控，满足风电工程“少人值守”的运行管理方式，已经势在必行。

为了解决这一问题，我公司特提供专用于风电箱变的RG-JK300 系列智能监控单元，可用以完成风电箱变低压侧全部信息的监测、非电量保护、控制和通讯功能。

2. 产品特点Ø本产品根据风电厂箱变监控的实际需要。

Ø装置采用工业级级器件，可适用于风电场-40℃～70℃的宽温工作环境。

NSC 411U 箱变测控保护装置 技术说明书
V2.00
南京南自四创电气有限公司 2015 年 6 月
* 本公司保留对此说明书修改的权利，请注意最新版本资料
目 录
1 装置简介.................................................................................................................................................................. 1 2 技术参数.................................................................................................................................................................. 3 2.1 额定参数.......................................................................................................................................................... 3 2.2 主要技术性能.................................................................................................................................................. 3 2.3 绝缘性能...................................

KT3000系列箱变智能测控保护装置技术说明书KT3000箱式变电站智能测控装置技术说明书V1.01 西安凯源智能电气有限公司目录1KT3000智能箱变监控系统 01.1箱式变电站智能监控系统构成方案 01.1.1.................... 总线型及以太网系统结构图 01.1.2................................ 光纤环网系统结构图 1 1.2装置特点 . (2)1.3产品功能配置 (3)1.3.1..................... KT3000系列产品命名说明 31.3.2. KT3000系列产品功能配置及选型指南 31.3.3............................................ 主要技术指标 61.3.4......... KT3000系列保护装置开孔尺寸图 15 2KT3000系列箱变智能测控装置. (17)2.1装置简介 (17)2.2硬件介绍 (17)2.2.1.................................................... 机箱结构 172.2.2.................................................... 交流插件 172.2.3..................................................... C PU插件 182.2.4.................................................... 电源插件 192.2.5.............................. 人机对话（HMI）插件 19 2.3保护原理 .. (20)2.4保护信息一览表 (26)2.5装置端子图 (35)3KT3000S电力自动化监控管理系统软件 (36)3.1系统概述 (36)3.2功能 (39)3.3性能 (41)1 KT3000 箱变智能监控系统KT3000箱式变电站智能监控系统是西安凯源智能电气有限公司着眼于智能箱式变电站的最新发展趋势，广泛吸取了国内外现有的技术和经验，自主研发的新一代产品。

风电光伏箱式变电站的运行状态分析摘要：箱式变电站在电力体系中发挥重要作用，关于箱式变电站的运行状态分析工作自然不可忽视。

本文首先分析监测箱式变电站运行状态时需要注意的事项，随后阐述检查箱式变电站状态的措施。

关键词：风电；光伏；箱式变电站；技术监督；运行状态分析1箱式变电站的构成与运行特点箱式变电站简称“箱变”，具有组装灵活、方便运输、便于操作，检修维护工作量小等特征，被广泛应用于风电场工程中。

箱变为风电场第一级升压设备，其低压侧电压一般为AC0.69kV，高压侧为AC35kV。

由于风场内各风电机组之间相距较远，为降低发电机回路的电能消耗，减少发电机回路动力电缆的长度和数量，风电机组与箱式变电站一般采用一机一变的单元接线组合方式。

除了海上风电机组等一些箱变置于塔筒内部方案以外，箱变一般安装布置于距离风机塔筒中心约15m处。

箱变将风电机组发出的电能升压至中压等级电压，再通过地埋电缆或架空集电线路送到升压站进行第二级升压。

风电场箱变具有如下运行特征：第一，变压器容量小，空载时间长。

国内陆上风电场单机多为1.5MW、2.0MW、2.5MW机型，容量均不大。

第二，低进高出的连接方式。

风电从箱变低压侧0.69kV进线，高压侧35kV出线，进出线均采用电缆连接方式。

目前多选用0.69kV/35kV的升压变压器升压，然后通过集电线路汇集至升压站35kV配电装置上。

第三，高压侧配置避雷器。

高压侧避雷器与风电机组内部的过电压保护装置组成过电压吸收回路，在高压侧的绝缘设计上应充分考虑避雷器残余电压对高压侧电气设备的影响。

第四，使用环境恶劣。

我国风力资源丰富的地区很多都是在极端温差大、风沙盛行、空气湿度大、盐雾聚集等环境恶劣的地区，箱变在设计生产中还应考虑防尘、防雨、防凝露、防动物进入以及通风散热的要求。

第五，过载时间少。

由于变压器容量一般都比风力发电机容量大，并且风机内部配置有微机自诊断功能，在风机过载时会自动采取限速措施或切机，箱变很少出现过载情况。

MCK940A微机箱式变电站保护测控装置说 明 书艾木恩电力科技（上海）有限公司硬件版本：3.3软件版本：3.0目 录MCK940A微机箱式变电站保护测控装置.......................................................................................................... -2 -1．概述 (2)2．装置特点 (2)3．装置结构 (2)4．技术指标 (3)5．操作说明 (6)6.调试大纲 (9)7．保护原理 (10)8．接线端子 (15)9.外形尺寸 (16)MCK940A微机箱式变电站保护测控装置1．概述MCK940A微机变压器保护测控装置，专为10KV电压等级的箱式变电站应用设计，可以独立完成变压器的保护测控功能，满足保护测控一体化装置的要求。

MCK940A的功能配置如下：表1 MCK940A功能配置表备注功能 MCK940A三段式低压闭锁过流保护√低压闭锁可投退低压闭锁反时限过流保护√可选三种标准的反时限特性高压侧零序过流保护√零压闭锁，I段跳闸II段告警低电压保护/告警√可选择跳闸或告警过负荷告警√非电量保护（本体保护）√包括瓦斯及温度跳闸/告警TA/TV断线/反序检测√自检及告警√2．装置特点z可靠的自检功能：全面、完善的装置自我诊断功能，实现所有硬件电路的自检和监视，包括电源完好性、看门狗电路工作情况、显示LED断线等，做到装置不报警就是完好的，显著提高了装置运行的可靠性。

z开入量为高压电平输入（220V或110V）。

z人机界面友好：液晶中文显示，旋转鼠标操作，操作简单方便，菜单简洁明了；操作菜单印在装置正面，不必阅读说明书即可操作。

3．装置结构3.1 结构采用6U 、19/3英寸机箱，整体机箱结构。

3.2 主要部件本装置无硬件可调整元件，现场只需作简单调整即可。

CPU：选择军工级高集成度双核微处理器。

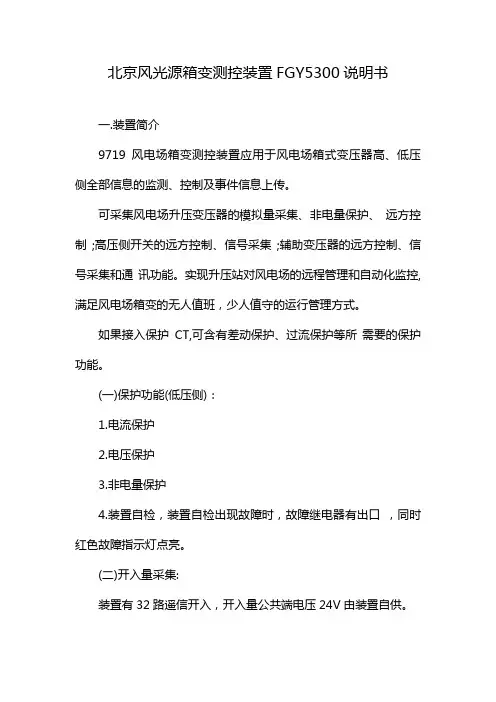

北京风光源箱变测控装置FGY5300说明书
一.装置简介
9719风电场箱变测控装置应用于风电场箱式变压器高、低压侧全部信息的监测、控制及事件信息上传。

可采集风电场升压变压器的模拟量采集、非电量保护、远方控制;高压侧开关的远方控制、信号采集;辅助变压器的远方控制、信号采集和通讯功能。

实现升压站对风电场的远程管理和自动化监控,满足风电场箱变的无人值班，少人值守的运行管理方式。

如果接入保护CT,可含有差动保护、过流保护等所需要的保护功能。

(一)保护功能(低压侧)：
1.电流保护
2.电压保护
3.非电量保护
4.装置自检，装置自检出现故障时，故障继电器有出口，同时红色故障指示灯点亮。

(二)开入量采集:
装置有32路遥信开入，开入量公共端电压24V由装置自供。

1.非电量开入
2. 一般遥信，一般遥信为23路，图纸上大部分已经定义好了. 也能够在后台监控主机上重新定义。

(三)模拟量采集:
1.模拟量采集:
高压侧:IAh、IBh、 ICh、 Uah、Ubh、 Uch;
低压侧:IAL、IBL、 ICL、 UaL、UbL、 UcL。

2.模拟量计算量:
1、 COSC1; ( 变压器单相计算量)
2、 COSC2; (低压侧压器单相计算量)
两组正向有功电度、正向无功电度、反向有功电度、反向无功电度。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201821670499.7(22)申请日 2018.10.16(73)专利权人 河北火星电气设备制造有限公司地址 071000 河北省保定市云杉路86号C座(72)发明人 鲍亚光　李德　张元元　(51)Int.Cl.H02J 13/00(2006.01)(54)实用新型名称箱式变压器智能测控装置(57)摘要本实用新型公开了一种箱式变压器智能测控装置，包括远程监控主站和现场测控终端，所述远程监控主站包括监控服务器、以太网交换机和光纤环网控制器，以太网交换机分别与监控服务器和光纤环网控制器连接；所述现场测控终端包括由前面板、后面板以及机壳配装构成的立方体式5U机箱，机箱前面板的内端面上装配有人机对话插件，人机对话插件的LCD显示屏和键盘嵌装在前面板的外端面上；所述机箱的后面板由线路板插装在机箱内且带分面板的交流插件、DI开入插件、DO开出插件、通讯插件以及电源插件配装而成；所述机壳内还安装有CPU插件。

本实用新型采用ARM+DSP设计，硬件上强电与弱电独立布线，提高了抗干扰能力以及运行稳定性，为新能源电站的可靠运行提供保障。

权利要求书1页 说明书4页 附图2页CN 208904763 U 2019.05.24C N 208904763U1.箱式变压器智能测控装置，其特征在于：包括远程监控主站和现场测控终端，所述远程监控主站包括监控服务器、以太网交换机和光纤环网控制器，以太网交换机分别与监控服务器和光纤环网控制器连接；所述现场测控终端包括由前面板、后面板以及机壳配装构成的立方体式5U机箱，机箱前面板的内端面上装配有人机对话插件(2)，人机对话插件(2)的LCD显示屏和键盘嵌装在前面板的外端面上；所述机箱的后面板由线路板插装在机箱内且带分面板的交流插件(4)、DI开入插件(3)、DO开出插件(5)、通讯插件(6)以及电源插件(7)配装而成，所述交流插件(4)的主芯片采用DSP系统的TMS320C芯片；所述机壳内还安装有CPU插件(1)，CPU插件(1)的主芯片采用ARM9系统芯片；上述DI开入插件(3)和DO开出插件(5)分别与交流插件(4)通过数据线连接，CPU插件(1)分别与交流插件(4)、人机对话插件(2)、通讯插件(6)以及电源插件(7)连接；所述通讯插件(6)通过光纤与光纤环网控制器实现数据传输。

STN300数字式箱变保护测控装置一、概述为降低线路损耗，一般在风机终端或光伏逆变器旁配置 10/35KV 箱式升压站，他们间距达数百米，离集控室较远，且均处于空旷的野外，自然环境比较恶劣，不方便人工巡视，使得风电箱变和光伏箱变成为监控难点。

STN300数字式箱变保护测控装置能够对风电和光伏箱变进行保护和远程监控，全面实现对风电和光伏箱变的“遥信、遥测、遥控、遥调”功能；实现风电工程的“少人值班”的运行管理模式。

1.1 装置系列主要特点²装置采用最新一代高性能DSP内核的ARM，使产品的稳定性和运算速度得到充分保证；²标准6U 1/3 铝合金筒形机箱，深度适中，就地安装于风电箱内；²采集模块采用16位的A/D转换器，各项测量计算指标轻松达到要求；²配置大容量的存储模块，可记录10个录波报告，记录的事件数不少于500条，具有掉电保持功能；²高精度的时钟芯片，并配置有B码及GPS对时电路（二选一），便于全系统时钟同步；²配备高速以太网络通信接口（两光两电），并向下兼容485通讯接口；²采用大屏幕液晶，各项数据更加直观明了；²精心的电气设计，整机无可调节器件，实现了免调试概念设计；²高等级、高品质保证的元器件选用；²完善的自诊断功能；²防潮、防尘、抗振动的机箱设计；²48路开关量输入(含非电量输入)；²8路继电器输出；²可选配6路直流量测量，3路热电阻输入，3路4-20mA输入；²可选配规约转换模块（8路串口），支持现场多种设备接入和规约转换，方便各种就地设备以光纤方式上传各种信息；²可用工作于超低温工作环境（如-40℃）；²高抗干扰性，通过10项电磁兼容认证（快速瞬变、静电放电、浪涌抗干扰等）。

1.2 主要功能配置如下：Ø过电流保护Ø零序电流保护Ø非电量保护Ø反时限保护Ø低电压保护Ø过电压保护ØPT 断线ØI、U、P、Q、cosφ、Hz、48 路开关量采集二、技术参数2.1 额定参数2.1.1额定直流电压：AC/DC 86~275V2.1.2 额定交流数据：a) 相电压3/100 Vb) 交流电流 5A或1A（订货注明）c) 额定频率 50Hz2.1.3 功率消耗：a) 直流回路正常工作时：不大于10W动作时：不大于15Wb) 交流电压回路每相不大于0.5VAc) 交流电流回路额定电流为5A时：每相不大于1VA额定电流为1A时：每相不大于0.5VA 2.1.4 状态量电平： 220V或110V（订货注明）2.2 主要技术性能2.2.1采样回路精确工作范围电压：0.5 V～120V电流：0.08In－20In2.2.2接点容量信号回路接点载流容量 400VA信号回路接点断弧容量 60VA2.2.3跳合闸电流本装置跳合闸电流采用自适应模式，无需选择。

风电场箱变智能监控的发展及应用[摘要]具备环保、成本低、占用土地少、投资灵活等优点的风力发电是当前解决我们国家能源紧张的重要途径。

风电场的地形复杂，人烟稀少，进而导致对风电场箱变的维护和监控难度加大，因此，我们必须建立有必要建立一套智能监控系统，这样既可以对风电场箱变的性能和维护进行全面的监控，又可以针对出现的问题也能都及时的采取相应的解决方案。

[关键词]风电场箱变智能监控发展应用中图分类号：tp18 文献标识码：tp 文章编号：1009-914x（2012）32- 0553-01世界经济发展的步伐逐步加快，人类对能源的消耗也明显加快，而那些传统的能源资源也日显缺乏。

基于可持续发展的原则，世界绝大多数国家都对可再生能源的开发极为重视，在这些可再生能源中，风能就是一种可再生的能源，它凭借着环保、洁净和低成本的优势越来越受到人们的关注。

人们对风能的开发已经有悠久的历史，特别是西欧的一些国家，利用风能来发电的规模和发展步伐都堪称之最。

我们国家对风能的研究与开发也有很大的一段时间了，而且也取得了一系列的成果。

数据显示，我们国家的陆地风能的储量竟然有2.53亿千瓦，在我国的十多个省份都有分布，除此以外，我国拥有很长的海岸线，海上和滩涂上的风能也逐步成为风能的主渠道。

具备环保、成本低、占用土地少、投资灵活等优点的风力发电是当前解决我们国家能源紧张的重要途径。

目前，我们国家利用风能发电占全国总发电量的比例在不断提升，发电的场地也遍布于我国沿海地带和西北内陆，不久的将来，风能将会成为我国的第三大能源。

利用风力发电的场地人烟较为稀少，地形崎岖复杂（山地、岛屿、滩涂等），导致对风电场箱变的维护和监控难度系数加大，再加上风力发电机的制造商也不能够全面地了解风机系统的功能，所以，有必要建立一套智能监控系统，这样既可以对风电场箱变的性能和维护进行全面的监控，又可以针对出现的问题也能都及时的采取相应的解决方案。

一、风电场箱变智能监控的发展箱式变电站又可以称为户外变电站或是组合型变电站，是由欧美一些国家在上世纪六七十年代推出的一种变电设备，它凭借能灵活组装、运输便捷、安装施工简单、无污染等优越性而受到世界各个国家电力系统的关注。

风电场箱变测控系统
产品介绍
UNT-WF系列主要包含2种产品： UNT-WF-2000风电场箱变综合测控装置 UNT-WF-3000风电场数据服务器
UNT-WF-3000
UNT-WF-2000


风电场箱变测控系统
产品功能
（一）UNT-WF-2000产品特点： 1、采用32位工业级微处理器，速度快、精度高；
2、全功能设计，功能涵盖了风电场用箱变低压侧所有的电量测量、电量计算和保护；
3、灵活的通讯功能，支持自愈式双光纤环网组网模式； 4、内置小型PLC可编程逻辑模块，可以实现灵活丰富的联锁逻辑关系； 5、全铝合金外壳设计，有效屏蔽外界电磁干扰；
6、通过了“国家继电器质量监督检验中心”的电磁兼容检验；
7、工作温度-40℃—75℃； 8、装置在发电时可累积发电电度（即发电量），不发电时也就是用电时刻累积用电电度（即自用电量）。 （二）UNT-WF-3000产品特点：
1、支持冗余环网组网，自愈时间小于20ms；
2、工作温度-40℃—75℃。


公司简介
保定市尤耐特电气有限公司成立于2003年，座落于河北省保定国 家高新技术产业开发区内，专业从事以电力自动化和电力电子技术为 核心的硬件、软件产品的研发、生产、销售和服务。 经过多年的发展，公司建立了科学完善的技术研发体系，拥有自 主知识产权的高新技术产品二十余项，形成三大产品体系，包括：中 高压固态软起动柜系列、高低压无功补偿系列、厂用电监控系统系列。 产品广泛应用于电力、新能源、冶金、石化、矿山等领域。 经全体员工的共同努力，公司现已在电力自动化领域享有较高的 知名度和美誉度。
风电场箱变测控系统
UNT-WF-3000典型接线图

WTop320系列风电箱变智能监控单元（V5.06）常州思瑞电力科技有限公司注意事项提示本说明书不旨在包含所有细节或装置的变更，也未能提供所有与安装、运行、维护方面有关的每种可能的偶然情况。

如果想得到更进一步的有关信息或本说明书中没有充分说明的购买者所需的特殊问题时，请与本公司联系。

公司简介常州思瑞电力科技有限公司位于常州市武进区，是一家专业从事电力系统领域继电保护设备、电力监测与自动化设备产品的研发、生产、销售及服务的高新技术企业。

思瑞科技始终坚持以技术创新引领企业的发展。

公司拥有一支高素质的研发团队，技术力量雄厚，并不断加强与高校、科研院所等单位密切合作，把握技术前沿，不断提升产品的核心竞争力。

公司始终坚持质量第一的方针。

严格执行ISO9001质量保证体系标准，使质量控制贯穿于从研发到生产过程的每一个环节，确保生产全过程处于受控状态。

严格的产品检测制度，完善的测试手段，使公司的产品一直以高品质而享誉业界。

思瑞科技坚持“为客户创造价值，让员工实现梦想”的文化理念，遵循“聚焦、精深”的经营准则，着力用高品质的质量和服务把思瑞打造成一个高信誉度、高质量、高满意度的国内知名品牌。

目录第一章WTOP320系列产品技术指标 (4)1.1产品执行标准 (4)1.2环境条件 (4)1.3绝缘性能 (4)1.4电磁兼容（EMC）性能 (4)1.5主要技术指标 (5)1.6测量精度 (5)第二章WTOP320系列产品概述 (6)2.1产品特点 (6)2.2产品选型 (8)2.3电气量保护 (9)2.4带电气量定值清单 (13)2.5参数清单 (15)2.6系数清单 (15)第三章WTOP320系列端子定义 (16)3.1WTop320-30X本体模块端子定义 (16)3.2WTop320-31X本体模块端子定义 (17)3.3WTop320-32X本体模块端子定义 (18)3.4WTop320-320GH带差动保护端子定义 (19)3.5WTop320-320M端子定义 (20)3.6WTop320-620带通信管理功能端子定义 (21)3.7WTop320-320H端子定义 (22)3.8WTop320-321H本体模块端子定义 (23)3.9WTop320系列用光纤板卡、通信管理板卡及双功率点采集板卡端子定义 (25)第四章WTOP320系列人机接口 (29)4.1LED人机接口 (29)4.2LCD人机接口 (31)第五章WTOP320系列产品尺寸 (34)5.1WTop320-300（301/310/320）本体模块尺寸（五块板卡机箱） (34)5.2WTop320-311(321/320M/620/320GH)本体模块尺寸（六块板卡机箱） (34)5.3LED接口模块尺寸 (34)第六章WTOP320系列应用方案 (35)6.1连接方案 (35)6.2典型接线图 (36)第七章光纤熔接方案及连接附件 (40)7.1WTop320系列装置箱变侧光纤熔接方案 (40)7.2熔接注意事项 (40)7.3光纤接入相关知识 (41)附录常州思瑞电力风电测控装置安装尺寸对比 (42)第一章WTop320系列产品技术指标1.1产品执行标准GB/T2900.1电工术语基本术语GB/T2900.17电工术语电气继电器GB/T2900.49电工术语电力系统保护GB/T2887-2011电子计算机场地通用规范GB/T7261-2008继电保护和安全自动装置基本试验方法GB/T4208-2008外壳防护等级GB/T11287-2000电气继电器第21部分：量度继电器和保护装置的振动、冲击、碰撞和地震试验第1篇：振动试验（正弦）GB/T14537-1993量度继电器和保护装置的冲击与碰撞试验GB/T14598.3-2006电气继电器第5部分:量度继电器和保护装置的绝缘配合要求和试验GB9969-2008工业产品使用说明书总则GB/T14598.10-2007电气继电器第22部分量度继电器和保护装置的电气干扰试验第四篇：快速瞬变干扰试验JB/T7828-1995继电器及装置包装贮运技术条件IEC60947-1及GB/T14048.1-2006低压开关设备和控制设备总则IEC60870-5-104远动设备及系统第5-104部分传输规约采用标准传输文件集的IEC60870-5-101网络访问1.2环境条件工作环境应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方工作环境温度-40℃～+70℃储存环境温度-45℃～+85℃，相对湿度不大于85%，宜储存于防雨、防雪的室内，周围空气中不含有酸性、碱性或其它腐蚀性及爆炸性气体相对湿度在最高温度为+75℃时相对湿度不超过50％；在较低温度下可以有较高的相对湿度，例如20℃时达90%，因温度变化偶尔产生的凝露，应采取特殊措施大气压力80kPa～110kPa1.3绝缘性能绝缘电阻检验100MΩ/500V介质强度检验0.5kV（额定绝缘电压≤63V时），2.0kV（额定绝缘电压＞63V时）；50Hz，1min 冲击电压检验 1.0kV（额定绝缘电压≤63V时），5.0kV（额定绝缘电压＞63V时）。

发生故障，甚 至引起严重后果 。这就逐渐 使得 人们 开始重视箱
变的运行水平 ，进而 引发 了对于箱 变信息监控 的需求。
讯接 口的 Ｉ Ｃ ，能够实现对箱变 内设备的交流采样和数字化监 ＭＵ
控，并且可 以具有保护功 能；从是否具有独立后台系统来看 ， 又
从运行管理角度来看， 主要应予考虑监控 的箱变信息包括： 箱式变压器本体信息 ，如油浸式变压器的轻重 瓦斯信号等 ，干
非智 能型方案结构简单 ，配合方便，费用低廉 ，易于施工， 适用于对造价和进度较为敏感、对信息水平要求并不严苛 的项
目。 采用这种方 案时， 设计人员应注意与风机制造商的配合 ， 认
就地设备 的继 电保护，从而提 高了底层 设备 的 自动化水平 。 （ ）智 能型独立组网方案 。这一方案是将各箱变 内的 ＩＣ ３ Ｍｕ
实施阶段进行方案 比选时，设计人员一定要注意与业主和 设备
制造商之间进行充分沟通 ，根据实际情况确定经济合理的方案 并完成设计工作。
扩展和传递更大的信息量 ，不受到Ｐ Ｃ Ｌ 测点的限制 ， 丰富 了箱变 信息监控的 内容，提高了后台对 于故障预警和分析 的能力 ；同
时 ＩＣ ＭＵ还可 以完成 部分信息的就地处理和简单逻辑控制 ，完善
件系统配置工作 ，但是仍然存在很大限制，因此常规设计 时不 宜作为主要考虑的方案。
（ ）智 能 型 非组 网方 案 。此 方 案 在 箱 变 内部设 置 有 ＩＣ ２ ＭＵ设
“
图 １ 箱 变监控 系统 光纤双 环网典 型结构
从图 １ 以看出， 可 形成一个 智能型独立箱变监控系统 ，需要 独立配置光纤 网络 、专 门的网络交换设 备和通讯服务器等 ，因 此， 它在获得较 高的信息 自由度 的同时，也会带来系统复杂、设 备繁多和投资增加的问题 。

箱变监控系统由服务器柜和操作员站以及通信接口、光纤设备、服务器与操作员站的连接线缆（超五类线）等组成。
箱变监控系统与通讯光纤网络（接口在升压站内的光纤配线架或接线盒处，位置由招标方指定）的所有连接设备由投标方负责提供和安装，光纤熔接工作由投标方完成。
系统应配置1套系统操作软件（含数据库），完成对箱变信息的采集和操作，并能够提供状态指示和在线预警，并记录各箱变的长期运行信息（每台箱变不少于1年）。
11） 装置支持以太网协议，并具备光纤环网交换功能，以满足风电场光纤环网的通信要求，单模、多模光纤可选。装置通讯规约采用标准的IEC103/104规约，可方便地与各厂家的升压站综自系统接入；
12） 装置提供一路RS485通讯，并可完成规约转换，以便接入其它智能装置；
13） 包括显示、电源、CPU、IO板、通讯板在内的装置全部元器件必须满足宽温-40℃～+70℃条件下装置可保证正常工作的要求，以满足风电场的特殊环境；
并行口： 1个
以太网接口： 2个
显卡： 1块
彩色显示器： 1台液晶，≥ 22"，分辨率≥ 1600×1280
通用键盘和鼠标： 各1个
操作系统支持： UNIX/LINUX
设备工作条件：
设备供电电源：
电压： AC/DC 220 V ±15 %
频率： 50 Hz –3 Hz～+2Hz
设备运行环境： -40℃～+70℃
储存环境温度： -45℃～+85℃
装置要求
1） 装置人机接口显示单元和测控装置一体化设计，全中文显示；
2） 装置须具有22路遥信开入；
3） 装置须具有6路继电器输出，同时可配置2路固定告警出口；

风电自动化产品型录
