防喷器控制系统培训

井控知识培训一、井控设备概述井控设备在钻井作业中的重要性井控设备是钻井作业中用于控制和防止井喷等事故的关键设备。

通过有效的井控设备操作和维护，可以保障钻井作业的安全顺利进行，降低事故发生的风险。

井控设备的组成和功能井控设备主要包括防喷器、控制箱、管线等，用于在钻井过程中控制和释放压力，防止井喷等事故的发生。

防喷器是井控设备的重要组成部分，具有封闭和释放井口的功能，能够在紧急情况下有效地控制住井内的压力。

控制箱则是控制防喷器的关键设备，能够实现远程控制和自动控制等多种操作方式。

管线则是连接和控制井控设备的管道系统，需要具有良好的耐压和耐腐蚀性能。

二、井控设备操作规程操作前的准备和检查在进行钻井作业前，应认真检查井控设备的完好性，确保其处于正常的工作状态。

需要检查的内容包括防喷器的密封性能、控制箱的操作性能以及管线连接的紧固程度等。

操作步骤和注意事项在进行钻井作业时，应按照规定的操作步骤进行井控设备的操作。

操作人员需要掌握正确的操作技能，熟悉设备的各项功能和参数。

在操作过程中，应密切关注钻井参数的变化，及时发现异常情况并进行处理。

三、井控设备维护保养日常维护保养的重要性井控设备的维护保养是保障其正常运转的重要措施。

通过定期的维护保养，可以及时发现和处理设备存在的隐患和问题，防止因设备故障而引发的事故。

维护保养的内容和方法在进行井控设备的维护保养时，需要按照规定的保养计划进行保养。

保养的内容包括对防喷器、控制箱和管线等进行清洗、检查、更换密封件等，确保设备的各项性能处于正常状态。

同时，也需要对设备的各项参数进行定期校准，保证其准确性和可靠性。

FKQ系列地面防喷器控制装置使用手册要点一、产品简介FKQ系列地面防喷器控制装置是一种用于防止油气井地面事故的装置，可控制井口油气喷出，避免造成火灾、爆炸等危险事件。

该装置适用于油气井、注水井等各类井口，可在现场配备多个防喷器使用。

二、产品特点•FKQ系列地面防喷器控制装置具有高效、安全、可靠等特点。

•该装置采用气体膜控液压电控系统，实现了液压电控一体化，提高了控制效率。

•装置通过现场手动操控和自动控制两种方式，可实现对井口防喷器的开关、升降控制，方便操作。

•装置具有防喷器故障自动识别和报警功能，保障现场人员安全。

三、操作步骤1. 准备工作•确认装置接通电源并处于正常工作状态。

•根据现场情况选择要使用的防喷器，并将其安装在井口。

2. 手动控制操作•按下手动操作按钮，手柄即可伸出，将手柄拿起并选择相应的功能。

•操作手柄使防喷器升降、开关。

•操作完成后，将手柄放回操作面板，并按下手动操作按钮，手柄缩回。

3. 自动控制操作•按下自动操作按钮，控制面板将进入自动控制状态。

•调节面板上的手动控制阀门，设定好相应防喷器的升降和开关时间。

•操作完成后，按下自动操作按钮，控制面板将自动控制防喷器升降和开关。

四、故障排除•如果出现控制面板无法开启的情况，可以检查电源开关是否处于开启状态，确认电源是否正常连接。

•如果防喷器无法控制，可以检查防喷器是否正确安装并连接，确认液压管路是否正常。

•如果出现其他故障，请及时联系厂家进行处理。

五、注意事项•使用前应认真阅读使用手册，熟悉装置的使用方法和特点。

•操作时应经过专业培训人员的指导或操作，确保安全。

•不得随意更改装置结构或参数。

•定期对装置进行维护保养，保持设备的良好状态。

六、总结FKQ系列地面防喷器控制装置是一种用于防止油气井地面事故的关键设备，可为现场工作人员带来高效、安全的操作体验。

使用时应根据操作手册的要求，采取正确的操作方法，保障现场工作人员的安全。

防喷器的工作原理
防喷器是一种用于控制液体或气体喷洒的设备，它的工作原理是通过一系列的技术手段来减少或避免喷洒的发生。

下面将介绍几种常见的防喷器工作原理。

1. 压力控制原理：防喷器通过控制喷洒系统的压力来实现防喷的目的。

当压力超过设定值时，防喷器会自动启动，减少液体或气体的流动速度，从而减少喷洒的发生。

2. 自动关闭原理：防喷器配备了一个装置，当检测到喷洒发生时，会立即关闭液体或气体的通道，以防止喷洒继续进行。

该装置可以是电磁阀、机械阀门等，通过接收到的信号来实现关闭动作。

3. 涡流原理：涡流防喷器利用高速旋转的涡轮产生离心力，将喷洒的液体或气体分散成细小颗粒，并通过离心力将这些颗粒推向外围，从而达到减少喷洒的效果。

4. 清洗原理：一些防喷器通过喷洒清洁液体或气体来净化喷洒系统，以防止堵塞或漏喷。

这种防喷器通常配备有喷嘴清洗装置或清洗流通装置，可以定期或根据需要进行清洗操作。

5. 其他原理：除了上述几种常见的工作原理外，还有一些特殊的防喷器采用了其他技术手段。

例如，一些高压防喷器采用了可调节的喷嘴，通过改变喷嘴的形状或大小来调整喷洒的范围和强度。

还有一些化学防喷器则利用特殊的化学成分来改变液体的性质，使其不易喷洒。

总之，防喷器的工作原理各有不同，根据具体的喷洒要求和环境条件选择适合的防喷器是非常重要的。

FKQ8006防喷装置的正确使用一、万能防喷器1 在井内有钻具发生井喷时，可先用万能防喷器控制井口，但尽量不要长时间封井，最好不用此作封闭空井。

2 用万能防喷器可以进行强行起下钻作业。

3 万能防喷器在关闭状态时，允许上下活动钻具，但不允许旋转钻具。

4 不允许用打开万能防喷器的办法来泄井内压力，以防刺坏胶芯。

5每次打开万能防喷器后必须检查是否全开，以防挂坏胶芯。

二、闸板防喷器1、井喷时可用闸板防喷器封闭空井或闸板尺寸相同的钻具，需长时关闭时，应用手动锁紧闸板，并挂牌标明开关及锁紧情况，以免误操作。

锁紧或解锁手轮均不得强行扳紧，扳到位后回转1/2~1/4 圈。

2、在现场至少应有一付所用规格的备用件，以便闸板损坏时能及时更换。

3、不允许用打开闸板的方法来泄井内压力，每次打开闸板前，应检查手动锁紧装置是否解锁，打开闸板后，要检查是否全开，闸板不得停留在中间位置，以防钻具碰坏闸板。

4、打开和关闭侧门时，应先泄掉控制管汇油压，以防损坏铰链轴的“O”型圈。

侧门螺栓未上好，不允许进行开关闸板动作。

不允许同时打开两个侧门。

5、有二次密封装置的闸板防喷器，只有在活塞杆密封处严重漏失时，才使用二次密封装置注入密封脂。

注入量不宜过多，止漏即可，以免损坏活塞杆。

一有可能就立即更换活塞杆密封，不可长时间依赖二次密封装置。

6、若闸板在正常控制压力下打不开，必须在认真分析原因的基础上处理。

7、井内有钻具时，不许关闭全封闸板。

8、用完后，闸板应处于完全打开位置。

三、控制系统1、在正常情况下，所有防喷器处于打开状态，液动放喷阀处于关闭状态。

不得乱动。

2、一般情况下，储能器截止阀处于打开位置，否则易憋坏。

3、液压油不允许用燃料油代替。

4、储能器只允许充氮气。

要定时检查氮气量。

5、正常钻进时，每周应全面检查和试验一次液压控制系统。

要钻至高压层时，应每天检查和试验一次。

四、井控装置的维护保养1、万能防喷器壳体的顶盖内表面、活塞支撑面、胶芯、连接螺纹、螺栓、爪块等要用防水黄油润滑。

中控学习培训心得体会（10篇）中控学习培训心得体会 1作为一名技术员参加了公司组织我们到西油分公司钻采院举办的的《井控培训》，这次虽然是第二次参加井控培训，但是在整个上课的过程中还是集中精力、认真做好笔记，尤其是井控设备这方面的知识进行了深入的了解。

因为作为一名技术员在现场技术服务的过程中接触的一些环节以及与甲方大班讨论的知识和井控有着莫大的联系，而且我们在这方面的专业知识的确有所缺陷。

所以只有真正的了解井下作业井控设备、井下作业井控技术及有毒有害气体防护等方面的知识，才能更好的做好井控工作与现场安全工作。

井控即采取一定的方法控制地层压力，基本上保持井内大力平衡，保证作业施工的顺利进行。

目前井控技术已从单纯的防喷发展成为保护油气层，防止破坏资源，防止环境污染的重要保证。

井控装置由以下几部分组成：1、钻井井口(又称防喷装置，包括防喷器组、四通、套管头、过渡法兰等)；2、井控管汇(包括节流管汇、压井管汇、放喷管线以及压井管线、注水管线等)；3、钻具内防喷工具(包括钻具回压阀、方钻杆上下旋塞、投入式止回阀等)；4、监测和预报地层压力的井控仪器仪表；5、钻井液净化、除气、加重、起钻自动灌钻井液等设备；6、适于特殊作业和井喷失控后处理事故的专用设备和工具(包括自封头、不压井起下钻装置，灭火设备等)；7、用于开关防喷器和液动放喷阀的防喷器控制系统。

井控技术是保证石油天然气钻井安全的关键技术。

做好井控工作，既有利于发现和保护油气层，有可有效地防止井喷、井喷失控或着火事故得发生。

井控技术分一次井控技术、二次井控技术、三次井控技术。

一次井控技术的核心是处理好地层孔隙压力与钻井液液柱压力、环空循环压耗、地层破裂压力（漏失压力）和套管压力之间的关系，使得钻井过程中地层流体被有效地控制，不发生溢流和井漏、安全、快速地完成钻井作业。

思想支配行动，行动最终决定效果。

要做好井控管理工作，必须从提高认识、端正思想入手，牢固树立五种观念：一是树立“以人为本”的`观念。

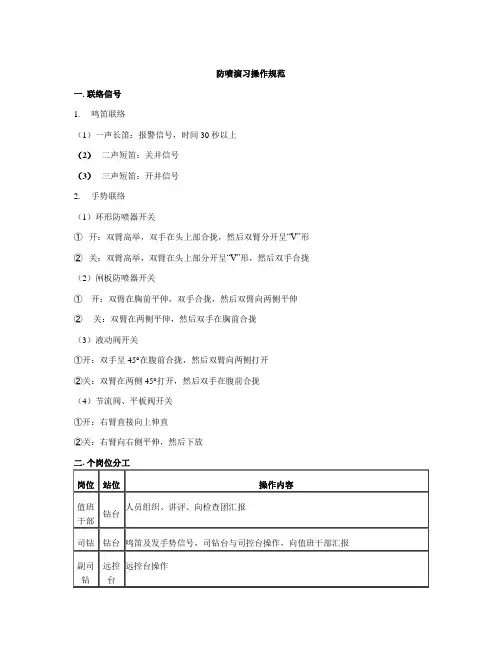

防喷演习操作规范一. 联络信号1. 鸣笛联络（1）一声长笛：报警信号，时间30秒以上（2）二声短笛：关井信号（3）三声短笛：开井信号2. 手势联络（1）环形防喷器开关①开：双臂高举，双手在头上部合拢，然后双臂分开呈“V”形②关：双臂高举，双臂在头上部分开呈“V”形，然后双手合拢（2）闸板防喷器开关①开：双臂在胸前平伸，双手合拢，然后双臂向两侧平伸②关：双臂在两侧平伸，然后双手在胸前合拢（3）液动阀开关①开：双手呈45°在腹前合拢，然后双臂向两侧打开②关：双臂在两侧45°打开，然后双手在腹前合拢（4）节流阀、平板阀开关①开：右臂直接向上伸直②关：右臂向右侧平伸，然后下放四. 防喷演习注意事项1.如安装司钻控制台，应由司钻操作控制，付司钻检查换向阀开关到位情况。

2.环形防喷器只做手势信号传递，不进行实际操作。

3.演习前各岗应检查控制系统状况，如控制油压、气压、闸门开关位置等，均应处于正常工作状态。

4.演习时应保证在井下安全条件下进行，防止出现井下事故和复杂情况。

5.上岗人员必须劳保穿戴整齐，严肃认真，动作迅速，信号传递到位，动作规范，紧张有序，按程序操作到位。

6.值班干部负责全面组织，做到岗位落实，分工明确，配合协调，实战性强。

7.冬季进行演习，要注意管线的防冻、防堵工作。

一、井队井控分级责任制度钻井队队长：负责本队井控工作，定期召开井控例会。

钻井队副队长：协助钻井队队长搞好井控。

钻井队技术员：负责全队井控工作的技术指导和资料管理工作。

司钻：负责全班井控工作发现溢流时发出信号，根据当时作业情况按“四七动作”采取相应措施；负责司钻控制台的操作。

副司钻：发生溢流时负责操作远程控制台，开关放喷器和放喷阀。

井架工：是井控安全员，协助司钻指挥防喷演习全过程。

内钳工：负责井口操作，保管方钻杆旋塞扳手及相关工作。

外钳工：负责井口操作保管回压凡尔接头及相关工作。

场地工：负责开关节流管汇节流阀和记录。

F K Q系列地面防喷器控制装置使用手册要点地面防喷器控制装置使用手册上海神开石油化工设备有限公司目录1. 概述 -----------------------------------------------------------------------------------------12. 型号 -----------------------------------------------------------------------------------------13. 主要技术参数 ------------------------------------------------------------------------------ 14. 结构及特点 --------------------------------------------------------------------------------- 2 4.1 远程控制台 --------------------------------------------------------------------------------- 3 4.2 司钻控制台 --------------------------------------------------------------------------------- 3 4.3 空气管缆 ------------------------------------------------------------------------------------ 34.4 液压管线 ------------------------------------------------------------------------------------ 45.工作原理及使用说明 --------------------------------------------------------------------- 4 5.1 电动油泵的启、停控制 ------------------------------------------------------------------ 4 5.2 液压系统控制原理 ------------------------------------------------------------------------ 55.3 气动油泵的控制 --------------------------------------------------------------------------- 76.安装与试运转 ------------------------------------------------------------------------------ 10 6.1 安装 ------------------------------------------------------------------------------------------ 106.2 试运转 --------------------------------------------------------------------------------------- 117. 使用、维护与润滑 ------------------------------------------------------------------------ 13 7.1 使用须知 ------------------------------------------------------------------------------------ 13 7.2 维护保养 ------------------------------------------------------------------------------------ 147.3 润滑须知 ------------------------------------------------------------------------------------ 148. 故障与排除 --------------------------------------------------------------------------------- 159. 订货须知 ------------------------------------------------------------------------------------ 16 附录A 常用公英制计量单位换算 -------------------------------------------------------- 17 附录B 防喷器液压系统推荐用液压油 -------------------------------------------------- 18 附录C FKQ型地面防喷器控制装置零配件图册---------------------------------------- 181. 概述地面防喷器控制装置（以下简称液控装置）是控制井口防喷器组和液动节流、压井阀的重要设备，是钻井、修井作业中防止井喷不可缺少的装置。
