控制回路断线 事故总信号原理

继电保护--控制回路断线原理及查找方法一、控制回路断线信号原理断路器控制回路，即是控制断路器分合的回路，电源为直流，一般为±110V 多见，本文均以此电源为例。

控制回路断线信号一般是有断路器分合闸回路合闸位置继电器和分闸位置继电器常闭接点串联组成，如图1所示：4XD5控制回路断线0453TWJB 3TWJA 11HWJA 11HWJB 4XD10443TWJC11HWJC图1 控制回路信号回路路断线；若断路器在分位，表明合闸回路断线。

二、控制回路断线查找方法1、控制回路断线常见原因分析：（1）控制回路电源失电（电源空开跳闸或电源接线松动）；（2）保护屏、端子箱或断路器机构内有关接线松动；（3）断路器内辅助接点松动或损坏；（4）断路器内SF6闭锁或分合闸低油压闭锁；（5）断路器未储能或储能接点存在问题；（6）断路器分合闸线圈烧损等。

以上（3）（4）（5）（6）为断路器内控制回路，会在专门文章里介绍。

2、控制回路断线查找步骤方法（1）当控制回路断线时，首先确认断路器控制电源是否正常；查看操作箱及机构箱是否有明显烧损痕迹或焦糊味（2）若电源正常及无其他明显异常，再确认断路器在什么位置，当断路器在合位时，肯定是分闸回路断线；若在分位，肯定是合闸回路断线；（3）分段查找，确认是保护屏内问题还是机构箱内问题，使用万用表直流档测量合闸回路4CD12或分闸回路4CD2电位。

断路器分位时，若测量图2中4CD12为无电位或为+110V（部分设计回路4CD11、4CD12是短接的，因分位监视回路设计串有存在分压电阻，若回路正常时，4CD12一般都是-110V），则表明合闸回路自点4CD12后存在问题，致使负电位未过来，即表明机构内控制回路存在问题（确认排除后面接线无松动）；断路器合位时，若测量图3中4CD2为+110V（因分位监视回路设计时存在分压电阻，若回路正常，4CD2一般都是-110V），则表明分闸回路自点4CD2后存在问题，致使负电位未过来，即表明机构内控制回路存在问题（确认排除后面接线无松动）；综上反之是保护屏内操作箱有问题（确认屏内接线无松动）。

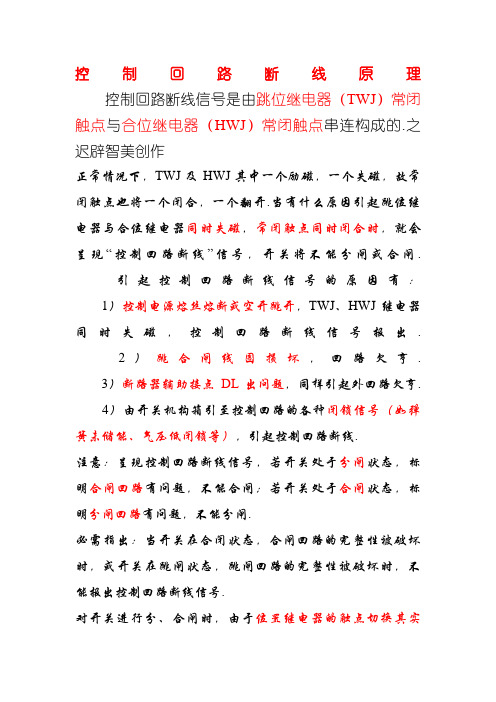

控制回路断线原理控制回路断线信号是由跳位继电器（TWJ）常闭触点与合位继电器（HWJ）常闭触点串连构成的.之迟辟智美创作正常情况下，TWJ及HWJ其中一个励磁，一个失磁，故常闭触点也将一个闭合，一个翻开.当有什么原因引起跳位继电器与合位继电器同时失磁，常闭触点同时闭合时，就会呈现“控制回路断线”信号，开关将不能分闸或合闸.引起控制回路断线信号的原因有：1）控制电源熔丝熔断或空开跳开，TWJ、HWJ继电器同时失磁，控制回路断线信号报出.2）跳合闸线圈损坏，回路欠亨.3）断路器辅助接点DL出问题，同样引起外回路欠亨.4）由开关机构箱引至控制回路的各种闭锁信号（如弹簧未储能、气压低闭锁等），引起控制回路断线.注意：呈现控制回路断线信号，若开关处于分闸状态，标明合闸回路有问题，不能合闸；若开关处于合闸状态，标明分闸回路有问题，不能分闸.必需指出：当开关在合闭状态，合闸回路的完整性被破坏时，或开关在跳闸状态，跳闸回路的完整性被破坏时，不能报出控制回路断线信号.对开关进行分、合闸时，由于位置继电器的触点切换其实不是完全同步的，如开关由分到合，TWJ的常闭触点已经闭合，而HWJ的常闭触点还没有翻开，中间一般会有几十个毫秒两者都闭合的情况，如果不加判断延时，则会误报控制回路断线，监控人员对开关进行遥控分、合闸时也时常会有控制回路断线发上来，但又马上复归的情况，就是因为位置继电器的触点切换分歧步造成的.事故总信号原理KKJ继电器实际上就是一个双圈磁坚持的双位置继电器.该继电器有一举措线圈和复归线圈，当举措线圈加上一个“触发”举措电压后，接点闭合.此时如果线圈失电，接点也会维持原闭合状态，直至复归线圈上加上一个举措电压，接点才会返回.固然这时如果线圈失电，接点也会维持原翻开状态.手动/遥控合闸时启动KKJ的举措线圈，手动/遥控分闸时启动KKJ的复归线圈，而呵护跳闸则不启动复归线圈.KKJ与TWJ串起来构成事故总信号，当开关处于手合后位置（KKJ=1），且开关在跳位时（TWJ=1），发事故总信号.除手跳/遥跳外，其他通过呵护跳闸与开关偷跳城市发事故总信号，注意：在现场对开关进行紧急分闸，由于没有经过控制回路使KKJ继电器复归，也会发事故总信号.手合/遥合开关时由于TWJ返回较慢，当KKJ=1后，TWJ还继续几十毫秒，招致会发事故总信号，AVC系统对变电所内电容器进行合闸时，时常有独自的事故总信号发上来.RCS941控制回路图。

断路器控制回路断线的原因分析及处理方法摘要：控制回路断线是用来检测断路器二次控制回路是否完整的预警信息。

当保护装置和后台发出“控制回路断线”的告警信号时，表明断路器控制回路不完好，断路器可能无法进行正常的分、合闸操作和保护跳闸操作，如果此时有故障发生，会出现断路器拒动保护越级跳闸，引发大面积停电，甚至会造成电力系统瘫痪等事故的发生，需要尽快处理该缺陷。

关键词：断路器；控制回路；断线原因；应对措施1 引言在电网的连接中，断路器是最关键的设备之一，用于控制电网线路及设备的通断，判定负荷电流的断开与送出状态。

此外，当电力系统中其他设备出现故障时，也可以运用断路器切断设备电路，保障设备与人员安全。

而控制回路是断路器发挥作用的核心构件，正常状态时可以手动控制断路器的分闸与合闸，故障发生时能够自动控制保护装置的分闸与合闸。

与此同时，为了确保断路器具有完整的合闸回路，控制回路能够监控指示断路器的分闸与合闸位置，确保其运行的稳定性。

由此看来，断路器控制回路的维护与检修就显得十分必要。

尤其是对于断线故障的处理，能够有效保障电路运行的安全性与稳定性，防止电力系统设备的损坏。

运行维护与检修人员应该对故障原因进行总结和归纳，为故障处理奠定基础。

2 断路器控制回路断线故障分析2.1断路器控制回路断线故障的原理分析一般来说，处于串联的跳闸与合闸位置中的继电器往往只有一个通电励磁，当断路器处于跳闸状态时，则位于跳闸位置上的继电器进行通电工作，反之，当断路器处于合闸状态时，则只能通过合闸位置上的继电器来进行通电活动，一旦跳闸与合闸双方位置上继电器的常闭接点同时被关闭，那么就会形成一个控制回路的断线问题。

在断路器正常的运营状态中，跳闸位置与合闸位置中的继电器的常闭接点一般不会出现同时关闭的现象，如果其出现同时关闭的情况，则会使得整个保护回路通电，从而有效的显示出控制回路断线的信号。

2.2断路器控制回路断线故障的原因分析能够导致断路器的控制回路出现断线故障的原因多种多样，当保护测控装置自身出现安全故障时，就会使得控制回路的开关出现失灵现象，从而引发控制回路的断线故障。

-发输变电-断路器“控制回路断线"故障报警的分析及查找李传东徐霞周妍何敬国(山东钢铁股份有限公司莱芜分公司能源动力厂,271104，山东莱芜)1现场情况2017年7月31日15：30,设备专业点检发现110kV银山变电站35kV焦化％线3522微机保护测控装置页面显示“控制回路断线”报警，同时保护测控装置上的断路器合位监视红灯未点亮，检查35kV焦化％线负荷电流为160A$35kV焦化％线断路器分合闸电气原理图如图1所示。

2故障分析及处理断路器“控制回路断线”报警信号是由跳位继电器TWJ的常闭触点和合位继电器HWJ的常闭触点串联发出的，也就是说TWJ 和HWJ同时失磁时，才会发出“控制回路断线”的信号。

在正常情况下，这两个位置继电器不会同时失磁，只有在断路器合闸外部条件不具备或者在运的断路器分闸回路出现故障时，才会发出“控制回路断线”的信号。

“控制回路断线”报警信号回路如图2所示。

在运的断路器发生“控制回路断线”报警的信号相对少见，但危害严重，如果发现或查找处理不及时，遇有线路短路故障时，本柜的断路器保护就会拒动，将会越级由上级断路评定标准。

(3)加强焊接工艺检查，检修中主变引线焊接完成后还要进行相应的破坏试验，确保在外力作用下，焊接面不被破坏。

同时，尝试采用X光探伤等新手段检查引线焊接质量。

6结语引线焊接质量的好坏直接影响变压器的安全运行。

应严格按照工艺要求施工，并加强质量检查，防止变压器带病运行，保证供电器跳闸断开故障点，导致大面积失电，损失巨大。

在电力调度的命令下，将35kV焦化％线负荷调整由35k V焦化&线供电，将35kV焦化％线由运行转检修，根据“控制回路断线”报警和合位监视红灯未点亮的信息，分析故障点很可能在合位监视回路上，即分闸回路的外围元件及其接线回路。

检查时，按照先检查断路器QF的辅助常开触点是否相通(此时应闭合)、分闸线圈TQ电阻及各元件之间连接回路是否正常，再检查直流电源回路及微机保护测控装置内部元件HR、HWJ及其之间的连线回路有无异常的顺序进行。

35kV断路器控制回路断线原因分析及处理发布时间：2021-11-29T07:33:53.580Z 来源：《新型城镇化》2021年22期作者：黄道祥[导读] 当开关发生控制回路断线的情况，应立即进行排障处理，确保控制回路的完整性。

国网山西省电力公司检修分公司山西省太原市 030031摘要：断路器能够切除故障线路，防止事故进一步扩大，是变电站重要的一次设备，其控制回路完整是保证断路器能够可靠执行跳、合闸操作命令的重要条件。

断路器控制回路的完整性在变电站二次回路中有着举足轻重的地位，因此，监控断路器控制回路的完好性尤为重要。

控制回路断线是用来检测断路器二次控制回路是否完整的预警信息。

当保护装置和后台发出“控制回路断线”的告警信号时，表明断路器控制回路不完好，断路器可能无法进行正常的分、合闸操作和保护跳闸操作，如果此时有故障发生，会出现断路器拒动保护越级跳闸，引发大面积停电，甚至会造成电力系统瘫痪等事故的发生，需要尽快处理该缺陷。

关键词：35kV断路器；控制回路；断线原因；处理措施1.控制回路断线信号回路原理及原因分析开关控制回路断线的信号回路由合闸位置继电器（HWJ）的常闭触点和跳闸位置继电器（TWJ）的常闭触点串联起来，用以输出控制回路断线报警信号，实现控制回路断线监视。

正常情况下35kV开关要么是合位，要么是分位，HWJ及TWJ中必有一个励磁、一个失磁，对应的闭触点也将一个打开、一个闭合，此时控制回路断线的信号回路不通，代表控制回路工作正常。

当有故障引起跳位继电器与合位继电器同时失磁，常闭触点会同时闭合，信号回路接通，此时后台会报“控制回路断线”信号，开关将不能分合闸。

继电保护装置开关控制回路原理如图1所示。

引起控制回路断线信号的原因主要分为电气原因与机械原因：1）常见电气原因有合闸回路无电压，桥整流器V烧毁，合闸线圈断线、短路，合闸回路储能辅助开关触头接触不良或切换不到位，合闸闭锁线圈触点接触不良，断路器辅助开关触头接触不良或切换不到位，防跳继电器触点接触不良，闭锁回路故障等。

TWJ HWJ控制回路断线控制回路断线原理控制回路断线信号是由跳位继电器（TWJ）常闭触点与合位继电器（HWJ）常闭触点串联构成的。

正常情况下，TWJ及HWJ其中一个励磁，一个失磁，故常闭触点也将一个闭合，一个打开。

当有什么原因引起跳位继电器与合位继电器同时失磁，常闭触点同时闭合时，就会出现“控制回路断线”信号，开关将不能分闸或合闸。

引起控制回路断线信号的原因有：1）控制电源熔丝熔断或空开跳开，TWJ、HWJ继电器同时失磁，控制回路断线信号报出。

2）跳合闸线圈损坏，回路不通。

3）断路器辅助接点DL出问题，同样引起外回路不通。

4）由开关机构箱引至控制回路的各种闭锁信号（如弹簧未储能、气压低闭锁等），引起控制回路断线。

注意：出现控制回路断线信号，若开关处于分闸状态，表明合闸回路有问题，不能合闸；若开关处于合闸状态，表明分闸回路有问题，不能分闸。

必须指出：当开关在合闭状态，合闸回路的完整性被破坏时，或开关在跳闸状态，跳闸回路的完整性被破坏时，不能报出控制回路断线信号。

对开关进行分、合闸时，由于位置继电器的触点切换并不是完全同步的，如开关由分到合，TWJ的常闭触点已经闭合，而HWJ的常闭触点还没有打开，中间一般会有几十个毫秒两者都闭合的情况，如果不加判断延时，则会误报控制回路断线，监控人员对开关进行遥控分、合闸时也时常会有控制回路断线发上来，但又马上复归的情况，就是因为位置继电器的触点切换不同步造成的。

TWJ KKJ事故总信号事故总信号原理KKJ继电器实际上就是一个双圈磁保持的双位置继电器。

该继电器有一动作线圈和复归线圈，当动作线圈加上一个“触发”动作电压后，接点闭合。

此时如果线圈失电，接点也会维持原闭合状态，直至复归线圈上加上一个动作电压，接点才会返回。

当然这时如果线圈失电，接点也会维持原打开状态。

手动/遥控合闸时启动KKJ的动作线圈，手动/遥控分闸时启动KKJ的复归线圈，而保护跳闸则不启动复归线圈。

TWJ HWJ控制回路断线控制回路断线原理控制回路断线信号是由跳位继电器（TWJ）常闭触点与合位继电器（HWJ）常闭触点串联构成的。

正常情况下，TWJ及HWJ其中一个励磁，一个失磁，故常闭触点也将一个闭合，一个打开。

当有什么原因引起跳位继电器与合位继电器同时失磁，常闭触点同时闭合时，就会出现“控制回路断线”信号，开关将不能分闸或合闸。

引起控制回路断线信号的原因有：1）控制电源熔丝熔断或空开跳开，TWJ、HWJ继电器同时失磁，控制回路断线信号报出。

2）跳合闸线圈损坏，回路不通。

3）断路器辅助接点DL出问题，同样引起外回路不通。

4）由开关机构箱引至控制回路的各种闭锁信号（如弹簧未储能、气压低闭锁等），引起控制回路断线。

注意：出现控制回路断线信号，若开关处于分闸状态，表明合闸回路有问题，不能合闸；若开关处于合闸状态，表明分闸回路有问题，不能分闸。

必须指出：当开关在合闭状态，合闸回路的完整性被破坏时，或开关在跳闸状态，跳闸回路的完整性被破坏时，不能报出控制回路断线信号。

对开关进行分、合闸时，由于位置继电器的触点切换并不是完全同步的，如开关由分到合，TWJ的常闭触点已经闭合，而HWJ的常闭触点还没有打开，中间一般会有几十个毫秒两者都闭合的情况，如果不加判断延时，则会误报控制回路断线，监控人员对开关进行遥控分、合闸时也时常会有控制回路断线发上来，但又马上复归的情况，就是因为位置继电器的触点切换不同步造成的。

TWJ KKJ事故总信号事故总信号原理KKJ继电器实际上就是一个双圈磁保持的双位置继电器。

该继电器有一动作线圈和复归线圈，当动作线圈加上一个“触发”动作电压后，接点闭合。

此时如果线圈失电，接点也会维持原闭合状态，直至复归线圈上加上一个动作电压，接点才会返回。

当然这时如果线圈失电，接点也会维持原打开状态。

手动/遥控合闸时启动KKJ的动作线圈，手动/遥控分闸时启动KKJ的复归线圈，而保护跳闸则不启动复归线圈。

浅谈断路器控制回路断线（云南电网公司西双版纳供电局，云南景洪，666100）摘要：本文首先分析了断路器控制回路断线的危害及产生的原因。

接着介绍了运行人员检查处理断路器控制回路断线的一些经验总结。

关键词：断路器控制回路注意事项1.2.引言在电力系统中，断路器作为电网中的重要电力控制设备，与供电可靠性密切相关，对电网安全运行有着重大的影响。

当电力系统正常运行时，断路器具有控制作用，它能切断和接通线路以及各种电气设备的空载和负载电流；当电力系统发生故障时，断路器发挥保护作用和继电保护配合，能迅速切断故障电流，以防止扩大事故范围。

断路器的控制作用和保护作用是通过断路器控制回路来实现的，当断路器控制回路断线故障时，断路器的控制作用和保护作用失效。

因此为保障电网安全稳定运行，需要及时对断路器控制回路断线进行故障定位及处理，本文就着重对断路器控制回路断线故障原因进行了探讨，提出快速查找故障的方法及处理注意事项。

1.2.断路器控制回路断线危害及原因a.b.断路器控制回路断线的危害1.2.断路器控制作用失效：断路器能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

①当断路器在合闸位置时：断路器控制回路断线，不能进行断路器分闸操作，此时若需要将该断路器停运，则需要断开上级电源后，拉开断路器两侧隔离开关，才可将该断路器停运，严重扩大了停电范围，影响了电网运行的可靠性和稳定性。

②当断路器在分闸位置时：断路器控制回路断线，不能进行断路器合闸操作，此时若需要将该断路器投入运行，则需要处理控制回路断线故障后，才可将该断路器投入运行，影响了电网方式的调整及供电可靠性指标。

1.2.断路器保护作用失效：当电力系统发生故障时，断路器和继电保护配合发挥保护作用，能迅速切断故障电流，以防止扩大事故范围。

若此时断路器控制回路断线，保护装置给断路器发送跳闸命令，断路器控制回路断线不能完成跳闸，将会导致保护越级到上一级保护装置动作，一是故障持续时间变长了，二是故障范围扩大的，影响电力系统安全稳定运行。
