51单片机的多机通信原理1. 什么是51单片机的多机通信?51单片机的多机通信是指在多个51单片机之间进行数据传输和通信的过程。
通过多机通信,可以实现不同单片机之间的数据共享和协作,从而实现更加复杂的功能。
2. 多机通信的原理是什么?多机通信的原理是通过串口进行数据传输。
在多个单片机之间,可以通过串口进行数据的发送和接收。
通过定义好的协议,可以实现数据的传输和解析,从而实现多机之间的通信。
3. 多机通信的步骤是什么?多机通信的步骤包括以下几个方面:(1)定义好通信协议:在多机通信之前,需要定义好通信协议,包括数据的格式、传输方式等。
(2)设置串口参数:在单片机中,需要设置好串口的参数,包括波特率、数据位、停止位等。
(3)发送数据:在发送数据之前,需要将数据按照协议进行格式化,然后通过串口发送出去。
(4)接收数据:在接收数据之前,需要设置好串口的中断,然后在中断中接收数据,并按照协议进行解析。
(5)处理数据:在接收到数据之后,需要对数据进行处理,包括数据的存储、显示等。
4. 多机通信的应用场景有哪些?多机通信的应用场景非常广泛,包括以下几个方面:(1)智能家居系统:通过多机通信,可以实现智能家居系统中不同设备之间的数据共享和协作。
(2)工业控制系统:在工业控制系统中,多机通信可以实现不同设备之间的数据传输和控制。
(3)智能交通系统:在智能交通系统中,多机通信可以实现不同设备之间的数据共享和协作,从而实现更加智能化的交通管理。
(4)机器人控制系统:在机器人控制系统中,多机通信可以实现不同机器人之间的数据传输和控制,从而实现更加复杂的任务。
5. 多机通信的优缺点是什么?多机通信的优点包括以下几个方面:(1)实现数据共享和协作:通过多机通信,可以实现不同设备之间的数据共享和协作,从而实现更加复杂的功能。
(2)提高系统的可靠性:通过多机通信,可以实现数据的备份和冗余,从而提高系统的可靠性。
(3)提高系统的扩展性:通过多机通信,可以实现系统的模块化设计,从而提高系统的扩展性。

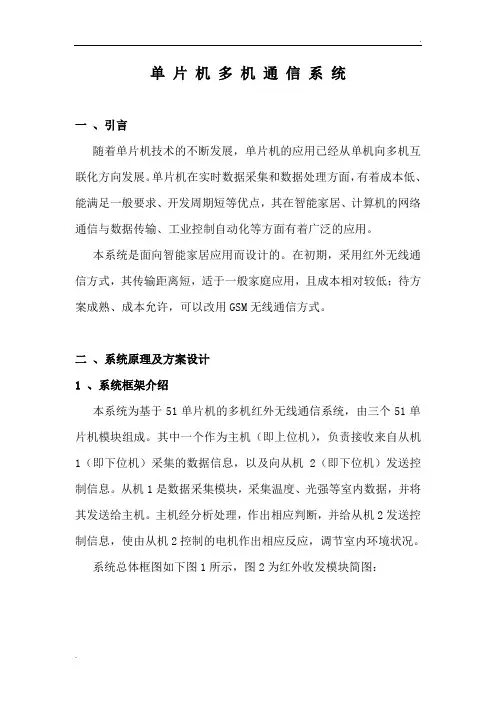

单片机多机通信系统一、引言随着单片机技术的不断发展,单片机的应用已经从单机向多机互联化方向发展。
单片机在实时数据采集和数据处理方面,有着成本低、能满足一般要求、开发周期短等优点,其在智能家居、计算机的网络通信与数据传输、工业控制自动化等方面有着广泛的应用。
本系统是面向智能家居应用而设计的。
在初期,采用红外无线通信方式,其传输距离短,适于一般家庭应用,且成本相对较低;待方案成熟、成本允许,可以改用GSM无线通信方式。
二、系统原理及方案设计1 、系统框架介绍本系统为基于51单片机的多机红外无线通信系统,由三个51单片机模块组成。
其中一个作为主机(即上位机),负责接收来自从机1(即下位机)采集的数据信息,以及向从机2(即下位机)发送控制信息。
从机1是数据采集模块,采集温度、光强等室内数据,并将其发送给主机。
主机经分析处理,作出相应判断,并给从机2发送控制信息,使由从机2控制的电机作出相应反应,调节室内环境状况。
系统总体框图如下图1所示,图2为红外收发模块简图:图1 系统总体框图图2 红外收发模块简图2 、多机通信原理介绍在多机通信系统中,要保证主机与从机间可靠的通信,必须要让通信接口具有识别功能,51单片机串行口控制寄存器SCON中的控制位SM2正是为了满足这一要求而设置的。
当串行口以方式2或方式3工作时,发送或接收的每一帧信息都是11位的,其中除了包含SBUF 寄存器传送的8位数据之外,还包含一个可编程的第9位数据TB8或RB8。
主机可以通过对TB8赋予1或0,来区别发送的是数据帧还是地址帧。
根据串行口接收有效条件可知,若从机的SCON控制位SM2为1,则当接收的是地址帧时,接收数据将被装入SBUF并将RI标志置1,向CPU发送中断请求;若接收的是数据帧时,则不会产生中断标志,信息将被丢弃。
若从机的SCON控制位SM2为0,则无论主机发送的是地址帧还是数据帧,接收数据都会被装入SBUF并置1标志位RI,向CPU发出中断请求。
基于单片机的双机串行通信Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】河南机电高等专科学校2015-2016学年第1学期通信实训报告系别:电子通信工程系班级: xxxxxx学号: 13xxxxxxxxx姓名: xxxxxxx2015年12月基于51单片机的双机串行通信摘要:串行通信是单片机的一个重要应用,本次课程设计就是要利用单片机来完成一个系统,实现爽片单片机床航通信,通信的结果使用数码管进行显示,数码管采用查表方式显示,两个单片机之间采用RS-232进行双击通信。
在通信过程中,使用通信协议进行通信。
关键字:通信双机一、总体设计1设计目的1.通过设计相关模块充分熟悉51单片机的最小系统的组成和原理;2.通过软件仿真熟悉keil和proteus的配合使用;3.通过软件编程熟悉51的C51编程规范;4.通过实际的硬件电路搭设提高实际动手能力。
2.设计要求:两片单片机之间进行串行通信,A机将0x06发送给B机,在B机的数码管上静态显示1,B机将0~f动态循环发送到A机,并在其数码管上显示。
3.设计方案:软件部分,通过通信协议进行发送接收,A机先送0x06(B机数码管显示1)给B机(B机静态显示),当从机接收到后,向B机发送代表0-f 的数码管编码数组。
B收到0x06后就把数码表TAB[16]中的数据送给从机。
二、硬件设计单片机串行通信功能计算机与外界的信息交换称为通信,常用的通信方式有两种:并行通信和串行通信。
51单片机用4个接口与外界进行数据输入与数据输出就是并行通信,并行通信的特点是传输信号的速度快,但所用的信号线较多,成本高,传输的距离较近。
串行通信的特点是只用两条信号线(一条信号线,再加一条地线作为信号回路)即可完成通信,成本低,传输的距离较远。
51单片机的串行接口是一个全双工的接口,它可以作为UART(通用异步接受和发送器)用,也可以作为同步移位寄存器用。
