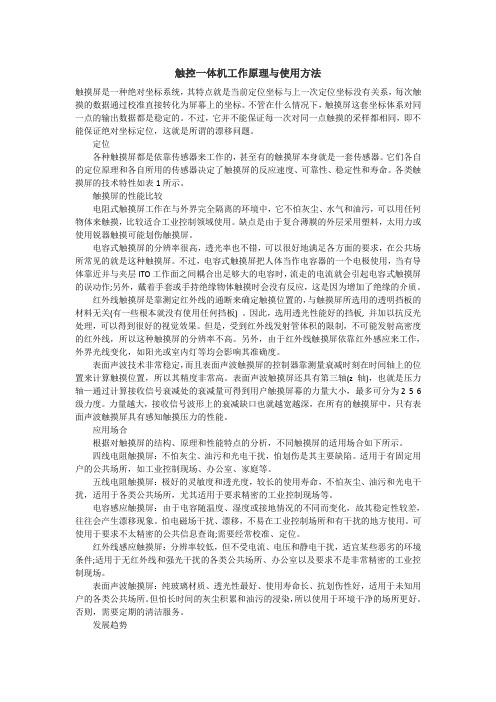

触摸一体机原理
触摸一体机是一种具有触摸屏功能的电子设备,其工作原理基于电容传感技术。
触摸一体机的触摸屏上覆盖着一层透明的导电材料,常见的有导电玻璃或导电膜。
在屏幕底部的四周设置了一组传感器,通过这组传感器可以感知到用户手指在屏幕上的触摸动作。
当用户用手指触摸屏幕时,手指与导电材料之间形成一个微小的电容。
触摸一体机上的触摸屏具有多个电容传感单元,它们不断地监测和测量每个电容区域的电容值。
当有手指触摸时,该区域电容值会发生变化。
接下来,触摸一体机中的控制器会对这些电容值进行处理和分析,确定用户触摸的位置和动作。
通过算法的处理,可以实现多点触控、手势识别等功能,为用户提供更加丰富的操作体验。
触摸一体机的原理与传统的电阻式触摸屏不同。
电阻式触摸屏是通过屏幕上覆盖的两层导电层之间的电压变化实现触摸,需要用户用一定的压力来触摸屏幕。
而电容式触摸屏则不需要施加压力,只需轻轻触碰屏幕即可识别触摸动作。
值得注意的是,触摸一体机屏幕上覆盖的导电材料必须具有透明性,以便显示屏的内容可以透过触摸屏显示出来。
同时,触摸一体机还需要具备高灵敏度和快速响应的特点,以满足用户对触摸操作的需求。
综上所述,触摸一体机的工作原理主要是基于电容传感技术,
通过感知和分析触摸屏上的电容变化,实现用户的触摸操作和交互。
这一技术的应用广泛,可以见于智能手机、平板电脑、自助查询终端等各类电子设备上。
触摸屏技术的原理及应用一、概述1. 触摸屏技术的发展历程触摸屏技术,作为一种直观、便捷的人机交互方式,已逐渐渗透到我们生活的各个角落。
其发展历程可谓是一部科技创新的史诗,从最初的电阻式触摸屏到现代的电容式、光学式以及声波式触摸屏,每一步的进展都极大地推动了人机交互方式的进步。
早在20世纪70年代,电阻式触摸屏就已出现。
这种触摸屏由两层导电材料组成,中间以隔离物隔开。
当用户触摸屏幕时,两层导电材料在触摸点处接触,形成电流,从而确定触摸位置。
电阻式触摸屏具有成本低、寿命长等优点,但触摸反应速度较慢,且不支持多点触控,限制了其在高端设备上的应用。
随着科技的进步,电容式触摸屏在20世纪90年代开始崭露头角。
电容式触摸屏通过在屏幕表面形成一个电场,当手指触摸屏幕时,会改变电场分布,从而确定触摸位置。
电容式触摸屏具有反应速度快、支持多点触控等优点,因此在智能手机、平板电脑等设备上得到了广泛应用。
进入21世纪,光学式触摸屏开始受到关注。
光学式触摸屏利用摄像头捕捉屏幕表面的光线变化,从而确定触摸位置。
这种触摸屏具有分辨率高、触摸体验好等优点,但由于其成本较高、易受环境光干扰等因素,目前在市场上的应用相对较少。
近年来,声波式触摸屏作为一种新型技术开始崭露头角。
这种触摸屏通过在屏幕表面产生声波,当手指触摸屏幕时,会改变声波的传播路径,从而确定触摸位置。
声波式触摸屏具有抗干扰能力强、使用寿命长等优点,未来有望在更多领域得到应用。
触摸屏技术的发展历程是一部不断创新、不断突破的历史。
从电阻式到电容式,再到光学式和声波式,每一种新技术的出现都为我们带来了更便捷、更高效的人机交互体验。
随着科技的不断发展,我们有理由相信,未来的触摸屏技术将会更加先进、更加普及,为我们的生活带来更多可能。
2. 触摸屏技术在现代生活中的重要性在现代生活中,触摸屏技术的重要性日益凸显。
随着智能手机、平板电脑、智能电视等设备的普及,触摸屏已经成为我们日常互动的主要界面。
触摸屏原理是什么触摸屏是一种通过触摸来输入信息的设备,它已经成为现代电子设备中不可或缺的一部分。
触摸屏的原理是基于电容、电阻、红外线或声波等技术,通过用户的触摸来实现对设备的控制和操作。
在这篇文档中,我们将深入探讨触摸屏的原理,以帮助读者更好地理解这一技术。
首先,我们来介绍电容触摸屏的原理。
电容触摸屏是一种利用人体电容来实现触摸操作的技术。
当手指触摸到屏幕时,屏幕上的电场会发生变化,这种变化被传感器检测到,并转化为电信号,从而实现对设备的控制。
电容触摸屏具有高灵敏度、响应速度快的特点,因此在大多数智能手机和平板电脑上得到了广泛应用。
其次,我们来讨论电阻触摸屏的原理。
电阻触摸屏是利用两层导电薄膜之间的电阻变化来实现触摸操作的技术。
当手指触摸到屏幕时,导电薄膜之间的电阻会发生变化,这种变化被传感器检测到,并转化为坐标信息,从而实现对设备的控制。
电阻触摸屏具有较好的耐用性和适应性,因此在工业控制设备和一些特殊环境下得到了广泛应用。
另外,红外线触摸屏是利用红外线传感器来实现触摸操作的技术。
当手指触摸到屏幕时,红外线传感器会检测到红外线的遮挡,从而确定触摸位置,并实现对设备的控制。
红外线触摸屏具有较高的抗干扰能力和稳定性,因此在公共信息查询设备和大型交互展示屏上得到了广泛应用。
最后,声波触摸屏是利用超声波传感器来实现触摸操作的技术。
当手指触摸到屏幕时,超声波传感器会检测到声波的变化,从而确定触摸位置,并实现对设备的控制。
声波触摸屏具有较高的精准度和稳定性,因此在一些特殊环境下得到了广泛应用。
总的来说,触摸屏技术是一种通过触摸来实现设备控制的技术,它的原理主要包括电容、电阻、红外线和声波等技术。
不同类型的触摸屏在原理和应用上存在一定差异,但它们都为用户提供了更加直观、便捷的操作方式,成为现代电子设备中不可或缺的一部分。
希望通过本文的介绍,读者能对触摸屏的原理有一个更加清晰的认识。
触摸屏的结构及工作原理一、触摸屏的工作原理:为了操作上的方便,人们用触摸屏来代替鼠标或键盘。
工作时,我们必须首先用手指或其它物体触摸安装在显示器前端的触摸屏,然后系统根据手指触摸的图标或菜单位置来定位选择信息输入。
触摸屏由触摸检测部件和触摸屏控制器组成;触摸检测部件安装在显示器屏幕前面,用于检测用户触摸位置,接受后送触摸屏控制器;而触摸屏控制器的主要作用是从触摸点检测装置上接收触摸信息,并将它转换成触点坐标,再送给CPU,它同时能接收CPU发来的命令并加以执行。
二、触摸屏的主要类型按照触摸屏的工作原理和传输信息的介质,我们把触摸屏分为四种,它们分别为电阻式、电容感应式、红外线式以及表面声波式。
每一类触摸屏都有其各自的优缺点,要了解那种触摸屏适用于那种场合,关键就在于要懂得每一类触摸屏技术的工作原理和特点。
下面对上述的各种类型的触摸屏进行简要介绍一下:1.电阻式触摸屏:这种触摸屏利用压力感应进行控制。
电阻触摸屏的主要部分是一块与显示器表面非常配合的电阻薄膜屏,这是一种多层的复合薄膜,它以一层玻璃或硬塑料平板作为基层,表面涂有一层透明氧化金属(透明的导电电阻)导电层,上面再盖有一层外表面硬化处理、光滑防擦的塑料层、它的内表面也涂有一层涂层、在他们之间有许多细小的(小于1/1000英寸)的透明隔离点把两层导电层隔开绝缘。
当手指触摸屏幕时,两层导电层在触摸点位置就有了接触,电阻发生变化,在X 和Y两个方向上产生信号,然后送触摸屏控制器。
控制器侦测到这一接触并计算出(X,Y)的位置,再根据模拟鼠标的方式运作。
这就是电阻技术触摸屏的最基本的原理。
电阻类触摸屏的关键在于材料科技,常用的透明导电涂层材料有:①ITO,氧化铟,弱导电体,特性是当厚度降到1800个埃(埃=10-10米)以下时会突然变得透明,透光率为80(百分号),再薄下去透光率反而下降,到300埃厚度时又上升到80(百分号)。
ITO是所有电阻技术触摸屏及电容技术触摸屏都用到的主要材料,实际上电阻和电容技术触摸屏的工作面就是ITO涂层。
触摸屏工作原理之入门解析在我开始真正研究触摸屏工作原理之前,我认为在“swipable” 现象(指滑屏)背后都存在着一个通用技术。
但事实却刚好相反,就我所知将近有6种,而其中的大部分尚在不断的研究中。
最常用的两个系统是电阻式和电容式触摸屏。
为简单起见,我在这里将重点阐述这两种系统,便于大家的理解。
1.电阻式触摸屏—— Resistive Touch Screens这是最基本也是最常见的触摸屏,经常用于ATM机和超市收银处的电子签名设备。
这些屏幕实际上是“抵抗”你接触的,除非你劲儿使得足够大,并感受到屏幕略微弯曲。
这就是电阻式触屏的工作原理,正如下图所见:两片导电层,被触摸后弯曲。
电阻式触摸屏技术[Image Credit: Chassis Plans ]薄薄的黄色层,一片是电阻另一片具有导电性,中间由一个个间隔器将其分开,直到你按下去。
(外部则被一层非常薄,同时防划的蓝色薄膜层完全包裹住。
)电流无时无刻贯穿于那些黄色层中,但当手指碰触到屏幕,两压片受到挤压时,电流则在接触点产生变化。
而软件会识别到这些坐标的当前变化,开始执行与该点对应的功能。
电阻式触摸屏虽然持久耐用,但由于层数多的原因导致透光率不佳,不适宜用户阅读上的体验。
而他们仅单点触控,比如想在iPhone 手机上用双指缩放图片就无法达到。
这就是为什么高端电子设备更倾向于使用电容式触摸屏的原因之一。
2. 电容式触摸屏—— Capacitive Touch Screens与电阻式触摸屏不同,电容式触摸屏不依靠手指按力创造、改变电力流。
相反的,他们通过任何持有电荷的物体包括人体皮肤工作。
(没错,人体也是由正、负电荷的院子组成!)电容式触摸屏是由诸如合金或是铟锡氧化物(ITO)这样的材料构成,电荷存储在一根根比头发还要细的微型静电网中。
电容式触摸屏技术[Image credit: Electrotest]电容式触摸屏的类型主要有两种——表面电容式(Surface Capacitive)与投射式电容(Projective Capacitive)。
触摸屏的工作原理触摸屏作为一种常见的人机交互技术,广泛应用于智能手机、平板电脑、电子签名板、自助点餐机等设备中。
触摸屏的工作原理是指通过对触摸屏上的电压变化、电流变化或者电容变化进行检测,以实现与触摸屏上物理位置的对应关系。
下面我将详细介绍几种常见的触摸屏工作原理。
首先是电阻式触摸屏。
电阻式触摸屏由两层薄膜电阻器组成,上层电阻器和下层电阻器在正常情况下不接触。
当用户用手指或者触笔按压在触摸屏上时,由于手指压力,上下电阻器会发生接触,形成一个电阻器网络。
通过测量屏幕上不同位置的电阻值,可以确定用户的触摸位置。
电阻式触摸屏的优点是精度较高,响应速度快,能适应各种环境。
但由于使用了传感器,涂层易磨损,触摸时需要较大压力,易受到外界环境干扰。
接下来是电容式触摸屏。
常见的电容式触摸屏有面板型电容式和投影型电容式两种。
面板型电容式触摸屏是将多个电容感应器均匀分布在整个触摸屏表面上,当用户触摸屏幕时,由于人体或物体带有电容,电容感应器会检测到电容值的变化,从而确定触摸位置。
投影型电容式触摸屏是在触摸屏表面覆盖一层透明导电物质,通过感应式的电磁波或电容感应技术,检测触摸点的位置。
电容式触摸屏的优点是触摸灵敏度高,响应速度快,操作方便,使用寿命长。
但由于使用了感应技术,容易受到静电和表面污染的干扰。
最后是表面声波式触摸屏。
表面声波式触摸屏是将一组振动器安装在显示屏外壳的四个角上,振动器发出的声波沿屏幕表面传播,当用户触摸屏幕时,触摸点会使声波传播路径上的振动器的振幅发生变化。
通过检测振幅变化的位置和时间,可以确定触摸点的位置。
表面声波式触摸屏的优点是触摸灵敏度高,不受外界干扰,使用寿命长。
但由于需要安装振动器,在产品设计和制造方面相对复杂。
综上所述,触摸屏的工作原理可以分为电阻式、电容式和表面声波式三种。
不同的工作原理适用于不同的应用场景,可以根据需求选择合适的触摸屏技术。
随着科技的不断发展,触摸屏技术也在不断创新,未来可能会出现更多更先进的触摸屏工作原理。
四大触摸屏技术工作原理及特点分析红外触摸屏是运用X、Y方向上密布旳红外线矩阵来检测并定位顾客旳触摸。
红外触摸屏在显示屏旳前面安装一种电路板外框,电路板在屏幕四边排布红外发射管和红外接受管,一一相应形成横竖交叉旳红外线矩阵。
顾客在触摸屏幕时,手指就会挡住通过该位置旳横竖两条红外线,因而可以判断出触摸点在屏幕旳位置。
任何触摸物体都可变化触点上旳红外线而实现触摸屏操作。
初期观念上,红外触摸屏存在辨别率低、触摸方式受限制和易受环境干扰而误动作等技术上旳局限,因而一度淡出过市场。
此后第二代红外屏部分解决了抗光干扰旳问题,第三代和第四代在提高辨别率和稳定性能上亦有所改善,但都没有在核心指标或综合性能上有质旳奔腾。
但是,理解触摸屏技术旳人都懂得,红外触摸屏不受电流、电压和静电干扰,合适恶劣旳环境条件,红外线技术是触摸屏产品最后旳发展趋势。
采用声学和其他材料学技术旳触屏均有其难以逾越旳屏障,如单一传感器旳受损、老化,触摸界面怕受污染、破坏性使用,维护繁杂等等问题。
红外线触摸屏只要真正实现了高稳定性能和高辨别率,必将替代其他技术产品而成为触摸屏市场主流。
过去旳红外触摸屏旳辨别率由框架中旳红外对管数目决定,因此辨别率较低,市场上重要国内产品为32x32、40X32,此外尚有说红外屏对光照环境因素比较敏感,在光照变化较大时会误判甚至死机。
这些正是国外非红外触摸屏旳国内代理商销售宣传旳红外屏旳弱点。
而最新旳技术第五代红外屏旳辨别率取决于红外对管数目、扫描频率以及差值算法,辨别率已经达到了1000X720,至于说红外屏在光照条件下不稳定,从第二代红外触摸屏开始,就已经较好旳克服了抗光干扰这个弱点。
第五代红外线触摸屏是全新一代旳智能技术产品,它实现了1000*720高辨别率、多层次自调节和自恢复旳硬件适应能力和高度智能化旳鉴别辨认,可长时间在多种恶劣环境下任意使用。
并且可针对顾客定制扩大功能,如网络控制、声感应、人体接近感应、顾客软件加密保护、红外数据传播等。
触摸显示屏的工作原理是什么现在的电子产品,比如手机,电脑甚至还有平板电脑都升级变为触摸显示屏。
为什么要这样设计呢?因为触摸显示屏够大,够气派,现在许多厂家把显示屏越做越大,为了满足人们对显示屏更大的需求。
那么触摸显示屏的工作原理是什么呢?有很多朋友肯定都有这个疑问。
那么店铺就来用科学的角度来给大家介绍一下触摸显示屏的工作原理吧。
触摸屏的基本原理典型触摸屏的工作部分一般由三部分组成,两层透明的阻性导体层、两层导体之间的隔离层、电极。
阻性导体层选用阻性材料,如铟锡氧化物(ITO)涂在衬底上构成,上层衬底用塑料,下层衬底用玻璃。
隔离层为粘性绝缘液体材料,如聚脂薄膜。
电极选用导电性能极好的材料(如银粉墨)构成,其导电性能大约为ITO的1000倍。
触摸屏工作时,上下导体层相当于电阻网络,如图2所示。
当某一层电极加上电压时,会在该网络上形成电压梯度。
如有外力使得上下两层在某一点接触,则在电极未加电压的另一层可以测得接触点处的电压,从而知道接触点处的坐标。
比如,在顶层的电极(X+,X-)上加上电压,则在顶层导体层上形成电压梯度,当有外力使得上下两层在某一点接触,在底层就可以测得接触点处的电压,再根据该电压与电极(X+)之间的距离关系,知道该处的X坐标。
然后,将电压切换到底层电极(Y+,Y-)上,并在顶层测量接触点处的电压,从而知道Y坐标。
触摸显示器介绍触摸屏显示器(Touch Screen)可以让使用者只要用手指轻轻地碰计算机显示屏上的图符或文字就能实现对主机操作,这样摆脱了键盘和鼠标操作,使人机交互更为直截了当。
主要应用于公共场所大厅信息查询、领导办公、电子游戏、点歌点菜、多媒体教学、机票/火车票预售等。
产品主要分为电容式触控屏、电阻式触控屏和表面声波触摸屏三类。
触摸屏的控制实现现在很多PDA应用中,将触摸屏作为一个输入设备,对触摸屏的控制也有专门的芯片。
很显然,触摸屏的控制芯片要完成两件事情:其一,是完成电极电压的切换;其二,是采集接触点处的电压值(即A/D)。
触摸屏的原理、分类、优缺点,58触屏寿命想必大家很关心的一个问题就是手机的触摸屏寿命是多少吧!还有就是到底是电阻式触摸屏(诺基亚的)好还是电容式触摸屏(iPhone等)好呢……本文从原理阐述讲解,希望对大家的认知有一些帮助!先说触摸屏的原理触摸屏系统一般包括两个部分:触摸检测装置和触摸屏控制器。
触摸检测装置安装在显示器屏幕前面,用于检测用户触摸位置,接收后送触摸屏控制器;触摸屏控制器的主要作用是从触摸点检测装置上接收触摸信息,并将它转换成触点坐标,再送给CPU,它同时能接收CPU发来的命令并加以执行。
触摸屏技术也经历了从低档向高档逐步升级和发展的过程。
根据其工作原理,其目前一般被分为四大类:电阻式触摸屏、电容式触摸屏、红外线式触摸屏和表面声波触摸屏。
1、电阻式触摸屏电阻触摸屏的屏体部分是一块多层复合薄膜,由一层玻璃或有机玻璃作为基层,表面涂有一层透明的导电层(ITO膜),上面再盖有一层外表面经过硬化处理、光滑防刮的塑料层。
它的内表面也涂有一层ITO,在两层导电层之间有许多细小(小于千分之一英寸)的透明隔离点把它们隔开。
当手指接触屏幕时,两层ITO发生接触,电阻发生变化,控制器根据检测到的电阻变化来计算接触点的坐标,再依照这个坐标来进行相应的操作。
电阻屏根据引出线数多少,分为四线、五线等类型。
五线电阻触摸屏的外表面是导电玻璃而不是导电涂覆层,这种导电玻璃的寿命较长,透光率也较高。
电阻式触摸屏的ITO涂层若太薄则容易脆断,涂层太厚又会降低透光且形成内反射降低清晰度。
由于经常被触动,表层ITO使用一定时间后会出现细小裂纹,甚至变型,因此其寿命并不长久。
电阻式触摸屏价格便宜且易于生产,因而仍是人们较为普遍的选择。
四线式、五线式以及七线、八线式触摸屏的出现使其性能更加可靠,同时也改善了它的光学特性。
2、电容式触摸屏电容式触摸屏的四边均镀上了狭长的电极,其内部形成一个低电压交流电场。
触摸屏上贴有一层透明的薄膜层,它是一种特殊的金属导电物质。
触摸一体机是集先进的触摸屏、主板、内存、硬盘、显卡等电子元器件组成,与传统PC机
的工作原理并无二致。
根据触摸屏屏体的大小并配合软件可实现如公众信息查询、广告展示、媒体互动、会议内容展示、线下体验店商品展示等,如配合指纹仪、扫描仪、读卡器、微型
打印机等外设,可实现指纹考勤、刷卡、打印等特定需求。
一般区别于电子白板,可实现的
功能更多。
触摸一体机是集先进的触摸屏、工控、计算机等技术于一体,可实现公众信息查询,配
以指纹仪、扫描仪、读卡器、微型打印机等外设,可实现指纹考勤、刷卡、打印等特定需求。
触摸屏有四、五线电阻屏、表面声波屏、红外屏、全息纳米触摸膜等国内外优秀触摸屏,可满足用户不同地域、场所的应用需求。
触控一体机是一款将触控屏和相关软件捆绑在一起
再配以外包装用以查询用途的触摸产品。
触控一体机真正的做到了将触摸与控制合为一体的
作用,大大的提高了人们的工作效率。
触摸一体机作为一种输入设备,所采用的触摸屏具有坚固耐用、反应速度快、节省空间、易于交流等许多优点。
用户只要用手指轻轻的触摸机器屏幕就可以很快的得到自己想要的信息,从而使人机交互更为直截了当。
作为一种高科技的机器,触摸一体机已经逐渐的取代了
单纯触摸屏的地位,让用户可以真正的感受到人机可以自由交互的特点。
触摸一体机的工作原理:
触摸一体机运用的红外触摸屏是利用X,Y方向上密布的红外线矩阵来检测并定位用户
的触摸。
红外触摸屏在显示器的前面安装一个电路板外框,电路板在屏幕四边排布红外线发
射管和红外接收管,一一对应成横竖交叉的红外矩阵。
用户在触摸屏幕时,手指就会挡住经
过该位置的横竖两条红外式电子白板线,因而可以判断出触摸点在屏幕的位置。
红外触摸屏,是高度集成的电子线路整合产品。
红外触摸屏包含一个完整的整合控制电路,和一组高精度、抗干扰红外发射管和一组红外接收管,交叉安装在高度集成的电路板上的两个相对的方向,
形成一个不可见的红外线光栅。
内嵌在控制电路中的智能控制系统持续地对二极管发出脉冲
形成红外线偏震光束格栅。
当触摸物体如手指等进入光栅时,便阻断了光束。
智能控制系统
便会侦察到光的损失变化,并传输信号给控制系统,以确认X轴和Y轴坐标值。
