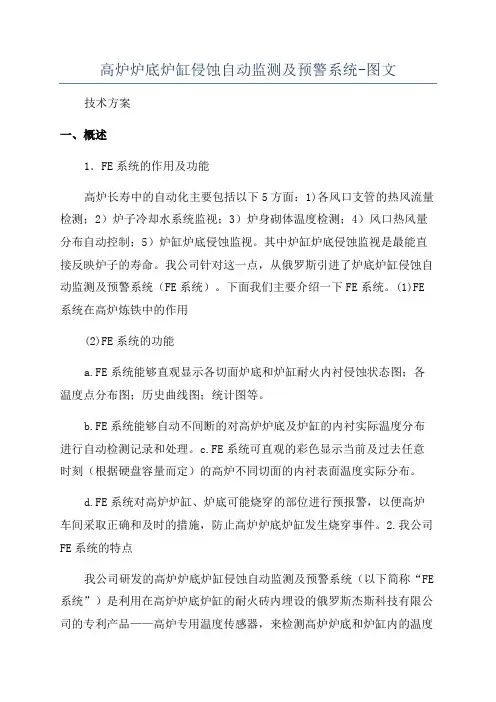

高炉炉底炉缸侵蚀自动监测及预警系统-图文技术方案一、概述1．FE系统的作用及功能高炉长寿中的自动化主要包括以下5方面：1)各风口支管的热风流量检测；2）炉子冷却水系统监视；3）炉身砌体温度检测；4）风口热风量分布自动控制；5）炉缸炉底侵蚀监视。
其中炉缸炉底侵蚀监视是最能直接反映炉子的寿命。
我公司针对这一点，从俄罗斯引进了炉底炉缸侵蚀自动监测及预警系统（FE系统）。
下面我们主要介绍一下FE系统。
(1)FE 系统在高炉炼铁中的作用(2)FE系统的功能a.FE系统能够直观显示各切面炉底和炉缸耐火内衬侵蚀状态图；各温度点分布图；历史曲线图；统计图等。
b.FE系统能够自动不间断的对高炉炉底及炉缸的内衬实际温度分布进行自动检测记录和处理。
c.FE系统可直观的彩色显示当前及过去任意时刻（根据硬盘容量而定）的高炉不同切面的内衬表面温度实际分布。
d.FE系统对高炉炉缸、炉底可能烧穿的部位进行预报警，以便高炉车间采取正确和及时的措施，防止高炉炉底炉缸发生烧穿事件。
2.我公司FE系统的特点我公司研发的高炉炉底炉缸侵蚀自动监测及预警系统（以下简称“FE 系统”）是利用在高炉炉底炉缸的耐火砖内埋设的俄罗斯杰斯科技有限公司的专利产品——高炉专用温度传感器，来检测高炉炉底和炉缸内的温度分布情况，利用传热学原理，借助由该公司专业开发并有我公司及北京科技大学专业汉化升级的FE系统专用软件，通过计算机信息处理技术来确定高炉炉底炉缸的侵蚀状况的自动化系统。
FE系统软、硬件运行寿命大于现代高炉的一代炉龄。
俄罗斯杰斯科技有限公司座落在具有俄罗斯第一科技城著称的奥普宁斯克市。
杰斯公司一直致力于测温领域的研究，每年都为用户提供新型产品。
一部分是独一无二的，著作权已获得专利证书。
该公司开发的高炉炉底炉缸侵蚀自动监测及预警系统使工长能在线观察到炉内状况，能更好地操控高炉，避免事故的发生，使高炉实现安全、稳产、高产、低耗和长寿的目标，具有巨大的经济效益和良好的社会效益。

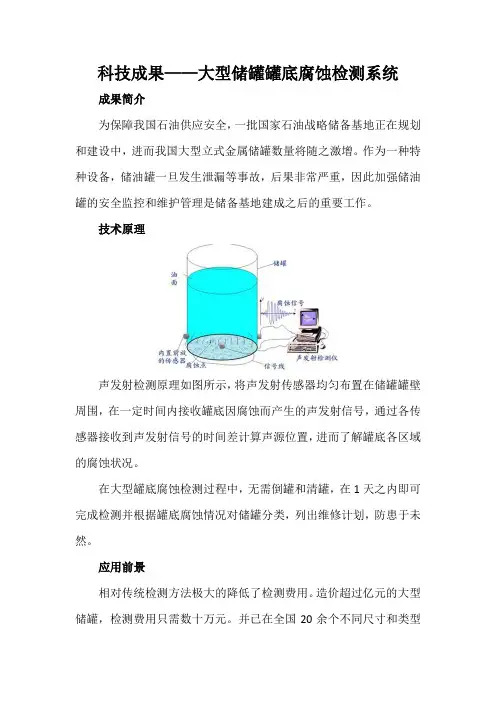

科技成果——大型储罐罐底腐蚀检测系统
成果简介
为保障我国石油供应安全，一批国家石油战略储备基地正在规划和建设中，进而我国大型立式金属储罐数量将随之激增。
作为一种特种设备，储油罐一旦发生泄漏等事故，后果非常严重，因此加强储油罐的安全监控和维护管理是储备基地建成之后的重要工作。
技术原理
声发射检测原理如图所示，将声发射传感器均匀布置在储罐罐壁周围，在一定时间内接收罐底因腐蚀而产生的声发射信号，通过各传感器接收到声发射信号的时间差计算声源位置，进而了解罐底各区域的腐蚀状况。
在大型罐底腐蚀检测过程中，无需倒罐和清罐，在1天之内即可完成检测并根据罐底腐蚀情况对储罐分类，列出维修计划，防患于未然。
应用前景
相对传统检测方法极大的降低了检测费用。
造价超过亿元的大型储罐，检测费用只需数十万元。
并已在全国20余个不同尺寸和类型
的大型储油罐中得到应用，获得了数百G的实测声发射数据，建立了宝贵的数据库并研制了相应的数据处理软件。
合作方式技术服务。
