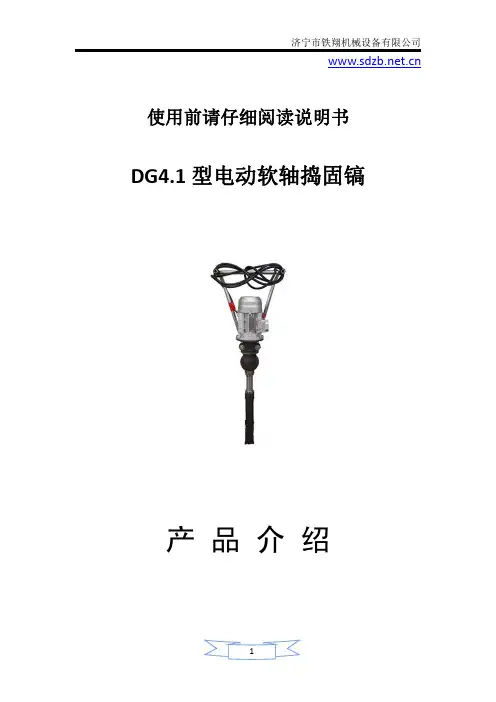

使用前请仔细阅读说明书DG4.1型电动软轴捣固镐
产品介绍
我国铁路的建设已经有很长时间了,百余年来,铁路养路维护的手段,随着我国铁路的飞速发展,也同样日新月异,从最开始纯粹的人工维护到小型机械再到大型机械,也可以说中国铁路养路手段的历史就是我国铁路发展史的缩影,那么作为辽宁最早的铁路养护设备的生产单位,也在铁路科技发展的潮流下,产品不断的更新,服务不断的完善,致力于铁路机械的生产与研发,并与各大铁路局及其矿用部门建立了良好的合作关系。
捣固镐详细参数:
DG4.1型电动软轴捣固镐用于建筑施工时的混凝土浇注和铁路工务维修过程中捣实轨枕下面的石喳。
该机重量轻、性能可靠、坚固耐用、使用灵活方便,是建筑施工和铁路线路施工、作业、维护的必备工具。
适用电源50Hz380V电机功率0.8kW
电机转速2850rpm振动频率160Hz
最大激振力4100N振幅1mm
总重20kg
捣固镐销往省市地区:
产品遍布北京、天津、河北、山西、内蒙古、辽宁、吉林、黑龙江、上海、江苏、浙江、安徽、福建、江西、山东、河南、郑州、湖北、湖南、广东、广西、海南、重庆、四川、贵州、云南、西藏、陕西、甘肃、青海、宁夏、新疆黑龙江、沈阳、榆林、佳木斯、等地区并且建立了稳定的关系。
DG4.1型电动软轴捣固镐作为道道床捣固的一种新型机械具有震动,破碎等功能、产品选取进口汽油发动机,质保一年,连接体使用软硬两种连接方式,打打提升了坚固的特性,不易断,作业时间长。

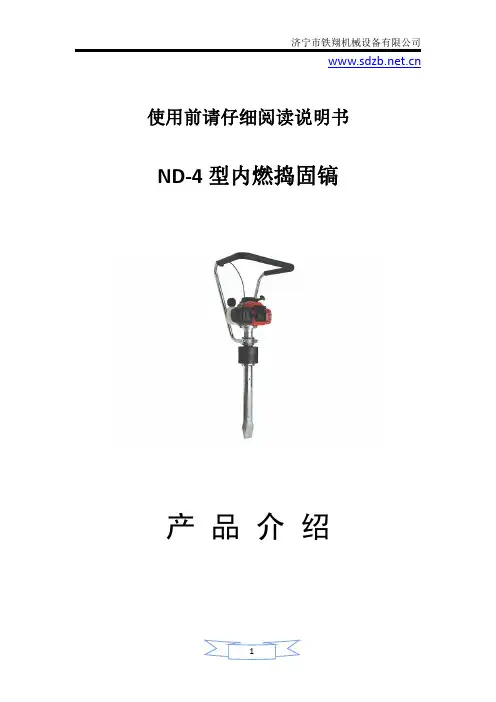

使用前请仔细阅读说明书ND-4型内燃捣固镐产品介绍一、适用范围:ND-4型手提式内燃捣固镐是铁路道床养护的一种小型养路机械,主要适用于道岔及繁忙线路上利用列车间隔进行的捣固作业,它具有重量轻、体积小、性能优良、坏损率低、上下道方便迅速、操作轻便等优点。
二、性能参数:汽油机型号:小松G4L-D汽油机功率: 1.42kW工作方式:二冲程全方位激振力:≥4.2kN空载振幅:≥5mm振动频率:120~140HZ振捣棒直径52mm外型尺寸:1050×380×280(mm)整机质量:13.6kg三、基本结构与工作原理本机采用汽油机与捣固棒直接连接的设计,主要由汽油机、减振装置、传动轴、振动体和手把组成。
其工作原理为:汽油机经离合器、软轴带动偏心铁,产生振幅实现捣固作业。
基本结构:1启动手柄、2汽油机、3手把、4离合器、5减振装置、6捣固棒、7镐头四、使用与维护1、使用前的准备。
1.1检查或紧固机器各部螺栓和螺纹连接处,应连接牢固。
1.2将汽油和二冲程小松汽油机专用润滑油以50:1的比例混合,并摇拌均匀。
1.3将混合汽油灌入汽油机机箱,擦净外表面残留的汽油。
1.4向偏心块轴承内注油(30号机械油)。
注油时,先从套筒端盖上卸下M6x10内六角螺钉,然后用针管向油孔内注油,注油完毕,再将螺钉紧固。
首次注入量为20ml,以后每工作100小时注油一次,每次注油10ml。
注意:棒内润滑油不可过量,油面高度以不接触到偏心块下端轴承为宜。
1.5检查无误后准备启动。
注意:本机器选用的主机为二冲程全方位工作汽油机,请使用汽油和二冲程小松汽油机专用润滑油的混合汽油,否则将影响汽油机工作或造成汽油机拉缸损坏。
2、启动汽油机。
2.1将捣固镐直立在石碴或泥土地面上,请勿立于硬质地面上。
2.2按动汽油机泵膜10次以上泵油,将油门控制手柄关至最小(怠速)。
若是冷机启动或冬季启动,应关闭风门。
2.3一手握住捣固镐手把,一手拉住汽油机启动手柄,并使拉绳张紧。
使用前请仔细阅读说明书ZCD-300型直动冲击捣固镐使用说明书出版日期:2018年1月ZCD-300型直动捣固镐系我公司研发的一种便携式铁路专用养路机具。
该机采用高频激振原理对道床石碴进行密实捣固。
适用于日常线路保养、封闭作业、抗洪抢险及岔群地段捣固作业。
内燃式直动捣固镐技术参数:功率:(小松G4L)/(本田GX35) 2.0HP/1.6HP燃油容量:(小松G4L)/(本田GX35)0.95L/0.65L汽油机额定转速:7000rpm额定振动频率:117Hz最大激振力:4200N最大自由振幅:5mm整机重量:≤14.5kg扶手加速度:≤1.0g尾气排放:欧洲二号环保标准声压级:≤75分贝满燃油持续工作时间:约1.4h推荐使用环境:-5℃~40℃外形尺寸(长×宽×高):350×350×1050mm内燃式直动捣固镐优异性能:1.合理的振动分布和强激振力设计,实现优良的捣固性能。
2.轻盈的整机设计,带来更强的机动性能,操作方便灵活、上下道安全可靠。
3.符合人体工程学原理的扶手设计,配合优良的减振性能,操作不易疲劳。
4.创新的防松技术,解决了同类产品螺纹易松动问题。
5.具备进口四冲程与二冲程两种汽油机动力系统,可任意选用,噪音低、污染小、油耗少。
6.对发动机进行的多处适应性改进,解决了汽油机排气散热等问题,进一步提升整机性能和操作舒适度。
7.可选配备轻巧实用的转运工具,让搬运转移更方便,更省力。
8.紧凑简洁的结构设计,使得维护方便容易。
内燃式直动捣固镐操作规程:本规程主要针对ZCD-300、300G型内燃式制动捣固镐作业、保养、检修时,必须遵循的操作要求,其他型号内燃式制动捣固镐可参照执行。
上道前的准备1、上道作业时,施工负责人由工长(或以上职务)、工长(或以上职务)指定负责人担任,按照《安规》所规定要求设置防护、作业标等。
操作手需经培训合格后,方可操纵捣固机上道作业。
液压捣固机的介绍
液压捣固机是一种利用液压动力负责加压装置,以改善场地夯实度和土的稳定性的施工机械设备。
这种机械设备主要用于港口、公路、隧道、水利、桥梁、机场、建筑等大型土工工程的施工开挖处理,可大大提高施工效率和质量,它与振动和液压脚踏车或液压叉车相比,液压捣固机处理表面层较厚,频率高,其效果更好。
液压捣固机的结构练习通常是由液压动力装置、机架、振动杆、捣固叶片和捣固锤等组成,液压动力装置负责将液压能量转变为机械能,使得振动杆的垂直振动,再经过捣固叶片和捣固锤的作用,可以使接触地表物质的力道更大,使土壤层压实。
液压捣固机的主要作用有加强地基力学特性,改善场地夯实度,促进土壤地表均质,改善工程质量,增加土壤抗拔力,减少流动沉降,同时也可以减少水汽的透过率,降低土壤的疏松度,增加土壤抗压强度,减少施工量,改善施工场地环境,使施工效率提高。

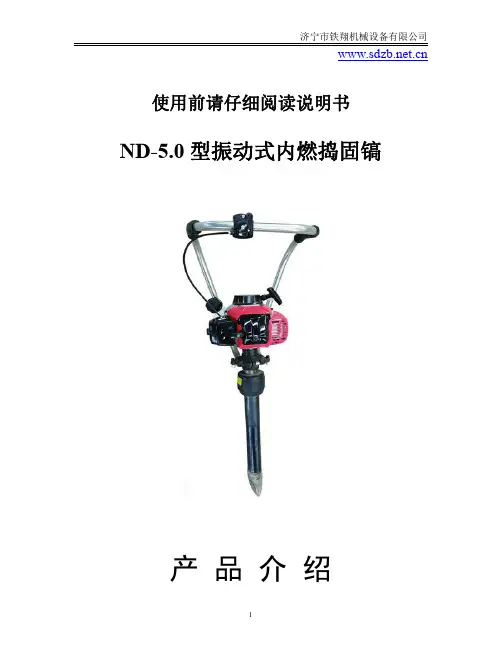

使用前请仔细阅读说明书ND-5.0型振动式内燃捣固镐产品介绍一、产品概述:ND-5.0型振动式手提内燃捣固镐是用于铁路线路道碴捣固作业的专用工具。
适用于铁路线路的日常修补,道岔、桥梁护轨的日常维护及抢修过程中的道床道碴疏松、捣固作业。
二、特点:1、设计合理,振动分布合理,激振力强,捣固性能好。
2、操作简单灵活,上下道方便,维护容易,符合人性化要求。
3、结构紧凑,采用三级减振,工作强度低。
三、技术参数:1.汽油机类型单缸二冲程风冷2.汽油机功率 1.47kW/7500rpm3.燃油容量0.95L4.振动频率133Hz5.激振力 5.0KN6.最大自由振幅7mm7.外形尺寸(mm)360×280×10808.整机重量14kg四、工作原理:本机采用汽油机与捣固棒直接连接的设计,主要由汽油机、减振装置、传动轴、振动体和手把组成。
其工作原理为:汽油机经离合器、软轴带动偏心铁,产生振幅实现捣固作业。
五、基本结构:1启动手柄、2汽油机、3手把、4离合器、5减振装置、6捣固棒、7镐头六、使用与维护:(1)使用前的准备。
1、检查或紧固机器各部螺栓和螺纹连接处,应连接牢固。
2、将汽油和二冲程小松汽油机专用润滑油以50:1的比例混合,并摇拌均匀。
3、将混合汽油灌入汽油机机箱,擦净外表面残留的汽油。
4、向偏心块轴承内注油(30号机械油)。
注油时,先从套筒端盖上卸下M6x10内六角螺钉,然后用针管向油孔内注油,注油完毕,再将螺钉紧固。
首次注入量为20ml,以后每工作100小时注油一次,每次注油10ml。
注意:棒内润滑油不可过量,油面高度以不接触到偏心块下端轴承为宜。
5、检查无误后准备启动。
注意:本机器选用的主机为二冲程全方位工作汽油机,请使用汽油和二冲程小松汽油机专用润滑油的混合汽油,否则将影响汽油机工作或造成汽油机拉缸损坏。
(2)启动汽油机。
1、将捣固镐直立在石碴或泥土地面上,请勿立于硬质地面上。
2、按动汽油机泵膜10次以上泵油,将油门控制手柄关至最小(怠速)。

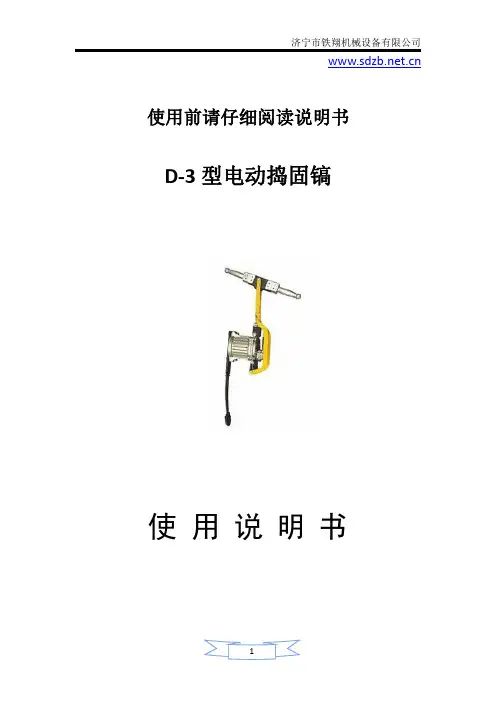

使用前请仔细阅读说明书D-3型电动捣固镐使用说明书一、适用范围:D-3型电动捣固镐适用于铁路线路大修、维修作业中道床、石碴捣固。
该机具有作业效率高、体积小、重量轻、操作简单、安全可靠等特点,能够满足铁路道碴捣固作业的需要。
二、主要技术参数:功率350W电压380V转数2880r/min激振频率48HZ激振力3kN镐板形式弹性减振材料橡胶块重量24kg外形尺寸675×150×255三、基本结构与工作原理:工作原理:当电机接通电源后,装有偏心铁的转子轴便高速转动起来,并产生方向变化的离心力(扰动力),传递给镐板、镐头处于振动状态。
从而起到捣固道床石碴的作用。
基本结构:1手把、2弹性把座、3调整板、4电机壳、5镐板、6捣固爪四、使用方法与维护:1、检查捣固架及电镐的联接螺栓是否正常,电源插头、导线、插座联接是否良好。
2、接通电源后空运转一分钟观察是否正常。
正常后方可投入工作。
3、距轨枕边缘20-30mm下镐,镐板与轨枕面边线成45º角,在进行捣固时渐放大角到80º左右,不断抽镐使道碴进入轨枕底。
4、使用时导线不要拉紧,避免出现断线等现象。
不用时导线绕好,放入通风的库房保管,注意防潮,不得随意扔摔本机具。
5、本机严禁在潮湿空气和雨天作业。
6、在连续作业中,要每周检查绝缘电阻,保证绝缘电阻在大于7MΩ的情况下才可以上线作业。
7、作业时累计500h应对镐体和镐头进行重新组装,清理在捣镐作业时所产生的脏物。
五、其他:1、随机附件见产品装箱单2、产品售出后一年内,因产品质量原因影响使用,公司负责维修、更换。
产品装箱单产品名称电动捣固镐型号D-3型出厂日期质检员序号附件名称数量1产品说明书1份2产品合格证1份3主机1台4板扳手14-171把567备注:。

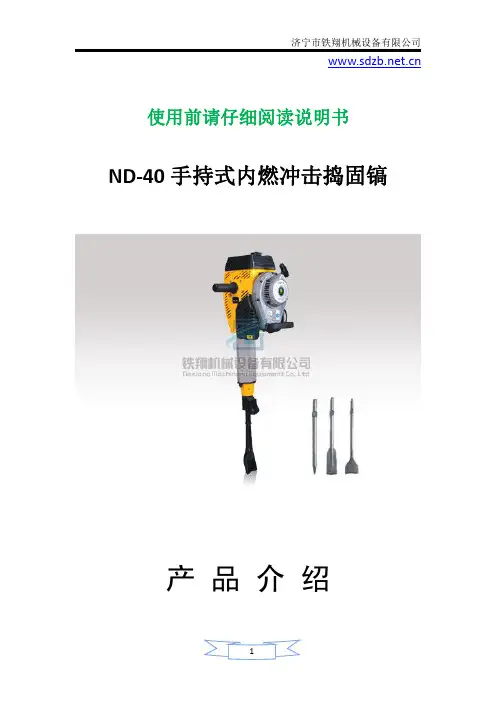

使用前请仔细阅读说明书ND-40手持式内燃冲击捣固镐
产品介绍
产品名称:手持式内燃冲击捣固镐ND-40
-专用汽油机做动力,不需要空压机及电源等辅助设施,结构紧凑,携带方便;
-往复式冲压气锤设计使性能更优越,弹簧铰链减震使操作更舒适,所有金属件均经过电泳、烤漆处理;-通过更换不同的机具可进行捣固、破碎、打夯、夯实、劈裂、钻孔等多种工作,可广泛用于铁路维修、公路维修和土木工程中的破碎拆除及矿山开采工作。
主要技术参数
型号ND40
冲击能(J)40(55)
功率(kw/r/min) 1.6/4400
毛重(kg)26
冲击频率(hz)14-24
工作转速(r/min)4400
净重(kg)24
包装箱尺寸(mm)880*500*390。
使用前请仔细阅读说明书
威克诺森BH23威克捣固镐
产品介绍
威克诺森威克捣固镐在铁路上使用具有独特的特点,在同样用途的产品中具有明显优势。
该机适合石碴线路的修养,整体道岔的捣固,板结道床的疏松等。
该机在本公司销售一直位于前列。
威克诺森威克捣固镐设计新颖、结构紧凑、重量轻、效率高。
威克诺森威克捣固镐的简单介绍
威克捣固镐设计新颖、结构紧凑、重量轻、效率高、操作简便、省力、减震效果好等特点。
适合石碴线路的修养,整体道岔的捣固,板结道床的疏松等。
通过更换不同的工具,用于公路建设和土木工程中的各种破碎、铲凿、挖掘、捣实等工作。
机器本身冲击力大,性能稳定,捣固均匀,工作效率高,上、下道速度快,安全系数高。
威克诺森威克捣固镐的优点
1、机械性能良好,故障率低;
2、采用减震拉簧机构,减震效果明显,人体震动低。
3、冲击功率大,提高作业效率,真正的提高了劳动效率,减轻了工人的劳动强度。
4、具有震捣结合,捣固质量好,捣固后线路下沉量小,保持时间长,回检率低。
5、具有道床枕底捣实、震密、板结道床疏松的功能,效果特别明显。

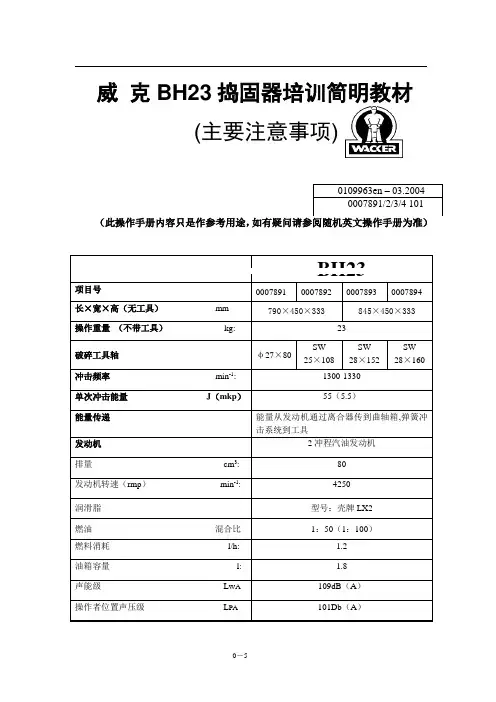

威克诺森威克捣固镐的技术参数
型号BH23/BH55
单次冲击能量焦耳55
锤击次数次/分钟1300重量kg24
长宽高mm777*492*346汽缸工作容积m80
工作功率kw16(2.18)
转速r/min4250
汽油机油混合50:1/100:1
油箱容积L 1.8
燃料消耗L/H0.9。
