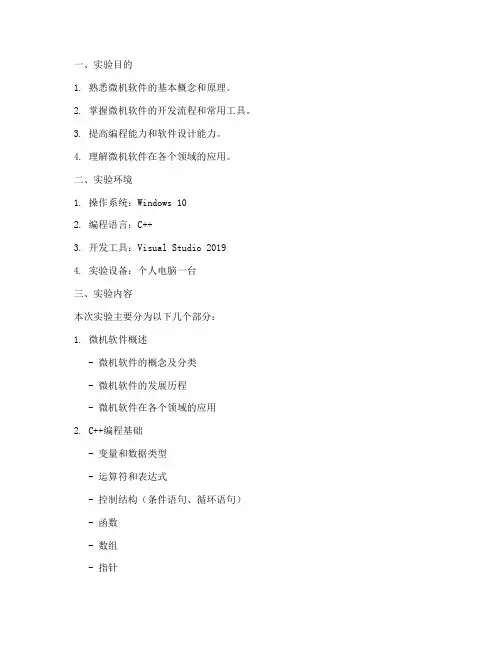

一、实验目的1. 熟悉微机软件的基本概念和原理。
2. 掌握微机软件的开发流程和常用工具。
3. 提高编程能力和软件设计能力。
4. 理解微机软件在各个领域的应用。
二、实验环境1. 操作系统：Windows 102. 编程语言：C++3. 开发工具：Visual Studio 20194. 实验设备：个人电脑一台三、实验内容本次实验主要分为以下几个部分：1. 微机软件概述- 微机软件的概念及分类- 微机软件的发展历程- 微机软件在各个领域的应用2. C++编程基础- 变量和数据类型- 运算符和表达式- 控制结构（条件语句、循环语句） - 函数- 数组- 指针3. Visual Studio 2019开发环境- 创建项目- 编写代码- 编译和调试程序4. 实验项目：计算器程序设计- 界面设计- 功能实现- 测试与优化四、实验步骤1. 微机软件概述- 通过查阅资料，了解微机软件的基本概念、分类、发展历程和应用领域。
- 思考微机软件在日常生活、工作学习中的应用。
2. C++编程基础- 学习C++编程基础，包括变量、数据类型、运算符、控制结构、函数、数组、指针等。
- 通过编写简单的程序，巩固所学知识。
3. Visual Studio 2019开发环境- 安装并熟悉Visual Studio 2019开发环境。
- 创建一个新项目，并编写简单的C++程序。
4. 实验项目：计算器程序设计- 设计计算器界面，包括按钮、文本框等控件。
- 编写程序实现计算器的功能，如加、减、乘、除等运算。
- 对程序进行测试，确保功能正确无误。
- 优化程序，提高运行效率。
五、实验结果与分析1. 微机软件概述- 通过实验，掌握了微机软件的基本概念、分类、发展历程和应用领域。
- 认识到微机软件在各个领域的广泛应用，如操作系统、办公软件、游戏、数据库等。
2. C++编程基础- 通过实验，掌握了C++编程基础，包括变量、数据类型、运算符、控制结构、函数、数组、指针等。
微机原理及接口技术实验一、实验目的本实验旨在通过学习微机原理和接口技术，了解和掌握微机系统的基本原理和接口技术的应用，培养学生对微机系统的认识和实践操作能力。
二、实验内容1. 微型计算机系统设计与搭建2. 微机输入输出接口技术应用实验3. 微机总线技术应用实验4. 微机存储器技术应用实验5. 微型计算机中断和DMA技术应用实验三、实验原理1. 微型计算机系统设计与搭建微型计算机主要由中央处理器、存储器、输入输出设备和总线组成。
本实验通过选择适当的芯片、电路连接和控制程序设计，实现一个基本的微型计算机系统。
2. 微机输入输出接口技术应用实验输入输出是微型计算机的重要组成部分，通过实验学习各种输入输出接口的原理和使用方法，并进行实际应用。
3. 微机总线技术应用实验总线是微型计算机各个部件之间传送数据和控制信息的公共通信路径。
通过实验学习总线的分类、结构和时序要求，掌握总线的实际应用。
4. 微机存储器技术应用实验存储器是微型计算机中存储数据和程序的重要设备。
通过实验学习不同类型存储器的原理和应用，掌握存储器的选择和使用。
5. 微型计算机中断和DMA技术应用实验中断和直接存储器访问（DMA）是微型计算机连接外部设备的重要技术。
通过实验学习中断和DMA的工作原理，掌握中断和DMA的应用方法。
四、实验步骤1. 根据实验要求，设计并搭建微型计算机系统；2. 连接输入输出设备，并编写控制程序；3. 进行输入输出接口技术应用实验，如串行通信、并行通信等；4. 进行总线技术应用实验，如总线传输数据测试等；5. 进行存储器技术应用实验，如读写存储器数据等；6. 进行中断和DMA技术应用实验，如中断服务程序编写等；7. 完成相关实验报告并进行总结。
五、实验设备和材料1. 微型计算机实验箱、电源适配器；2. 8051单片机、存储器芯片、输入输出芯片，如74HC164等；3. LED数码管、LCD液晶显示器、键盘、计算器等输入输出设备；4. 可编程芯片编程器、逻辑分析仪等实验设备。
实验一 8051单片机仿真系统的配置及使用一、实验目的与要求1.了解80c51单片机仿真开发系统的组成原理。
2.掌握仿真系统的连接与配置。
3.掌握仿真系统的MedWin集成开发环境的使用。
4.掌握程序的调试方法。
二、实验设备1. PC机一台2. Insight SE-52 Plus 8XC51 单片机仿真器主机一台3. TB-40DP1 80C51 仿真头一个4. CAB-40FT 仿真电缆一条5. CAB-25DB 通讯电缆一条6. MS-100电源一台7. 数字万用表一台三、实验内容1. Insight SE52 Plus单片机仿真开发系统的组成及性能2. Insight SE52 Plus单片机仿真开发系统的硬件连接及配置3.学习MedWin集成开发环境的使用四、思考题1 MedWin集成开发环境的使用中，不使用项目管理方式开发应用程序和使用项目管理方式开发应用程序的操作方法和区别？答：区别是：使用项目管理方式开发应用程序，更加方便，效率更高。
2 MedWin集成开发环境的使用中，CODE，DATA，IDATA，XDATA，PDATA各存储空间的意义？答：CODE是片内程序存储器。
DATA为片内数据存储区，地址低128 字节与IData 的数据相同，高128 字节为特殊功能寄存器SFR 空间。
IDATA为片内数据存储区，低地址128字节。
XDATA为片外出具存储区。
PDATA为片外页面方式访问的数据区PData 窗口，使用MOVX @ri 指令访问。
3 MedWin模拟仿真调试巡回彩灯程序，观察实验结果。
改变程序，观察实验结果。
参考程序如下：运行程序2，P1.2和P1.3所接的LED会一直亮。
实验二心电图机液晶显示系统实验(图形部分)一、实验目的了解液晶显示的原理掌握液晶面板上进行波形显示的原理和方法掌握单片机编程技巧二、实验要求了解80C51单片机及OCMJ4X8C液晶模组的硬件配置及连接方法掌握80C51单片机的编程语言掌握波形输出程序的算法和结构编写程序并调试程序三、实验设备单片机仿真器金鹏OCMJ4X8C液晶模组稳压电源四、实验内容液晶显示在心电图机中的应用是将数字技术、计算机技术结合起来，利用单片机和液晶显示模块进行波形显示。

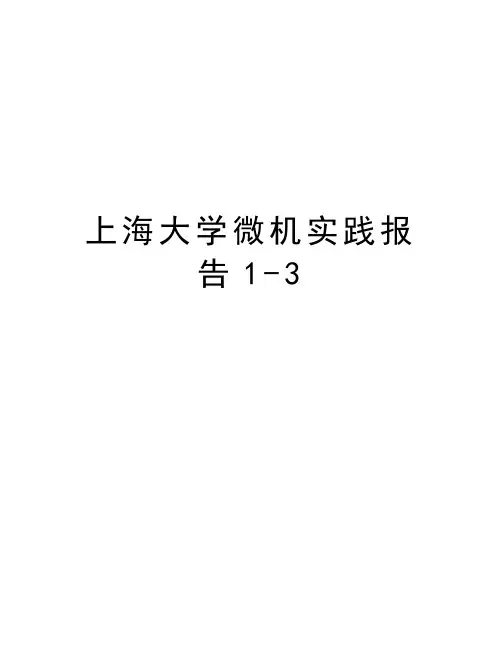

上海大学微机实践报告1-3上海大学微机实践报告实验一:开关状态显示【实验目的】熟悉实验箱和软件开发平台的使用。
了解基本 I/O 端口的操作方法和技巧，掌握编程和调试基本技能。
【实验内容】利用 74LS244 作为输入口，读取开关状态，根据给定表格中开关状态对应的输出关系，通过 74LS273 驱动发光二极管显示出来。
【实验区域电路连接图】参考上图连线：Y0～Y1 接 K1～K2（对应 J1、J2）；Q0～Q7 接 L1～L8（对应 J3 至J10）；CS1 接 8000H孔（对应 J12）；CS2 接 9000H 孔（对应 J11）；IOWR →IOWR；IORD→IORD；然后用数据排线连接 JX7→JX17（BUS2）。
【程序框图】【编程】CODE SEGMENTASSUME CS:CODEORG 1200HSTART:MOV DX,8000HIN AL,DXTEST AL,01HJNZ Y1 /测试AL是否等于01H，若不等于，则跳入循环Y1/ TEST AL,02HJNZ Y2 /测试AL是否等于02H，若不等于，则跳入循环Y2/ MOV DX,9000HMOV AL,0FFH /点亮所有的灯/OUT DX,ALJMP STARTY1:TEST AL,02HJNZ Y3 /测试AL是否等于02H，若不等于，则跳入循环Y3/MOV DX,9000HMOV AL,0AAH /点亮奇数号灯/OUT DX,ALJMP STARTY2:MOV DX,9000HMOV AL,55H /点亮偶数号灯/OUT DX,ALJMP STARTY3:MOV DX,9000HMOV AL,00H /所有灯全灭/OUT DX,ALJMP STARTCODE ENDSEND START【问答题】1、I/O 端口的寻址方式有哪 2 种？在 x86 系统中，采用哪一种？解：I/O 端口的寻址方式有：一种是I/O地址与存储器地址统一编址，一种是I/O地址与存储器地址分别独立编址。
微机原理及应用实验报告实验一单片机仿真开发机操作和MCS-51指令系统应用一、实验目的1、熟悉MCS-51单片机仿真开发机和开发调试软件的操作使用和调整；2、学会编写和输入汇编语言源程序、对输入的源程序进行汇编；3、掌握程序的调试和运行的各种方法。
二、实验说明1.输入给定程序，配置选项，调试并运行程序，观察程序控制下寄存器的变化。
2.选中此项keil为纯软件仿真。
3.编写程序上机调试通过，实验报告要求提交程序流程图及源程序。
三、实验内容及步骤（完成分值：60分）本实验秩序运行Keil uVersion2程序，设置为keil为纯软件仿真（不需要连接仿真器就可以仿真）。
1.新建工程项目2.设置工程文件参数3.编写新程序事例4.调试程序直至能够运行出结果。
四、参考实验程序AJMP MAINORG 0030HMAIN: MOV R0,#20HMOV R2,#0FHMOV A,#00HA1: MOV @R0,AINC R0INC ADJNZ R2,A1MOV R0,#20H ;暂停，观察并记录！MOV DPTR,#7000HMOV R2,#0FHA2: MOV A,@R0MOVX @DPTR,AINC R0INC DPTRDJNZ R2,A2MOV R0,#030H ;断点，观察并记录！MOV DPTR,#7000HMOV R2,#0FHA3: MOVX A,@DPTRMOVX @R0,AINC R0INC DPTRDJNZ R2,A3DO: LJMP DOEND ;内部存储器数据块赋值，搬运数据块到外部存储器，再搬运回内部数据存储器。
五、附加题（完成分值：10分/单个附加题，附加题要求当场给指导老师检查结果，否则无效。
其中1、2、3附加题要求写在实验报告上）1.将光标移到想要暂停的地方，MOV R0,#20H所在行，选择“执行到光标处”功能，程序快速执行到光标所在行。
观察运行情况，并记录下表。
R0 R2 A 20H 21H 22H 23H 24H 25H2FH 00H 0FH 00H 01H 02H 03H 04H 05H26H 27H 28H 29H 2AH 2BH 2CH 2DH 2EH06H 07H 08H 09Ｈ0AH 0BH 0CH 0DH 0EH2.在MOV R0,#0A0H行设置断点，全速执行，暂停后观察并记录以下单元内容R0 DPL 7000H 7001H 7002H 7003H 7004H 7005H 7006H2FH 01H 0FH 01H 02H 03H 04H 05H 06H7007H 7008H 7009H 700AH 700BH 700CH 700DH 700EH07H 08H 09H 0AH 0BH 0CH 0DH 0EH3.画出程序流程图4.修改程序，实现新功能（例如搬运数据时实现倒序，变成对应的BCD码，请自行考虑与别人不同的功能，同组同学已经实现过的功能不算新功能）答：由程序可知，子程序Al产生数据，子程序A2将产生的数据搬运至7000H开头的地址，子程序A3将7000H开头的地址搬运至30H开头的地址。
实验一汇编语言上机环境的熟悉和DEBUG命令使用一．实验目的：1.熟悉程序的汇编过程以及Masm for Windows 6.0的使用。
2.学习使用DEBUG中的各种命令。
3.掌握用DEBUG调试自编程序的方法，为以后实验打下基础。
二．实验内容1.熟悉汇编语言的编译环境。
1）DOS下的编译环境。
2）Windows下的编译环境（Masm for Windows 6.0）。
2.用A命令汇编下列程序段，完成将DS：2000开始的5个字节内存内容相加，并把相加的结果存放在DS：2005内存单元中，将程序写到硬盘上，然后用DEBUG调试﹑运行该程序，查看运行结果，观察程序段能否完成指定功能，若不能，说明原因。
MOV CX，5MOV AL，0MOV BX，2000NEXT： ADD AL，[BX]INC BXDEC CXLOOP NEXTMOV [BX]，ALINT 3三．预习要求1.仔细阅读实验一后的【实验提示】及【DEBUG的启动及其基本命令的使用】中的内容2.―汇编语言上机操作过程及程序调试技术‖内容。
3.根据实验要求，对各项结果进行预测。
四．实验报告1.写出实验内容中2的程序错误所在，分析其运行过程。
2.举例写出利用dubug调试中你所用的命令的功能。
3.写出做完本实验的心得体会。
五．实验提示1.DEBUG的进入（1）如果是首次进入DEBUG编程，则只要在DOS提示符下键入DEBUG ↙，即可进入DEBUG环境，显示提示符―-‖。
（2）如果要对某个程序使用DEBUG进行调试，只要在DOS提示符下键入DEBUG 文件名↙，即可进入DEBUG环境，显示提示符―-‖。
2.程序的汇编与反汇编⑴源程序可以在DEBUG下，用汇编命令A输入到内存中，只需在DEBUG提示符―-‖下，键入汇编命令A ↙，并在显示―段寄存器地址：偏移地址‖后面键入你自己编写的程序，每键入一条，按一次回车键。
-A ↙127B：0100 MOV CX，5 ↙127B：0103 MOV AL，0 ↙127B：0105 MOV BX，2000 ↙┇⑵如果进入DEBUG时是使用―DEBUG 文件名↙‖进入的，那么在进入DEBUG状态后，可用反汇编命令U，将调入的程序显示出来：-U ↙127B：0100 B90500 MOV CX，5127B：0103 B000 MOV AL，0127B：0105 BB0020 MOV BX，2000┇3.在DEBUG状态下，对所编写文件存盘的步骤①给程序命名-N 文件名.COM ↙②将文件长度放入BX、CX中（高位放入BX，低位放入CX中）-R BX ↙（注意！！！由于文件长度一般较小，所以切记BX中赋0值）-R CX ↙（文件最末偏移地址减去文件开始的偏移地址即文件长度）③用写盘命令W把正在调试的内存中程序写入磁盘中-W 〈地址〉↙（文件开始地址）退出DEBUG状态用Q命令：-Q ↙4.在DEBUG状态下，建议使用DOS分配给用户的内存可用区在DEBUG状态下，用户可对所有寄存器、RAM内存随意查看和修改，但由于对DOS 操作系统在内存中存放情况不了解，可能会将存放有操作系统程序的内存内容破坏，从而可能引起系统的异常，出现死机现象，故建议使用DOS分配给用户的内存可用区，其低端地址是刚进入DEBUG时，用命令R查看到的DS:IP。
微机原理实验实验⼀ MASM For Windows 的使⽤及顺序程序设计⼀、实验⽬的1、熟悉在PC机上建⽴、汇编、连接、调试和运⾏8086汇编语⾔程序的过程。
2、熟悉masm for windows调试环境及DEBUG常⽤命令的使⽤⼆、实验内容1．DEBUG常⽤命令（U、R、D、E、F、T、G、Q）的操作使⽤2.编程实现两个16位⽆符号数的加、减、乘、除运算。
有两个两字节⽆符号数分别放在存储单元A、B起始的缓冲器中，求其和，结果放在A起始的缓冲区并在屏幕上显⽰。
相加若有进位不存⼊存储单元。
三、实验设备PC机⼀台四、实验准备1) 分析题⽬，将程序中的原始数据和最终结果的存取⽅法确定好。
2) 画出流程图。
3) 写出源程序。
4) 对程序中的结果进⾏分析，并准备好上机调试与⽤汇编程序及汇编调试的过程。
五、实验步骤1) 输⼊源程序。
2) 汇编、连接程序，⽣成 .EXE⽂件，执⾏⽂件，检查结果。
六、学⽣实验报告的要求1) 列出源程序，说明程序的基本结构，包括程序中各部分的功能。
2) 说明程序中各部分所⽤的算法。
3) 说明主要符号和所⽤到寄存器的功能。
4) 上机调试过程中遇到的问题是如何解决的。
5) 对调试源程序的结果进⾏分析。
4) 说明标志位CF、SF和OF的意义。
DEBUG的常⽤命令１、R 显⽰或修改寄存器的内容命令格式：－Ｒ２、 D 显⽰存储单元的内容命令格式：－D[地址1, 地址2]３、E修改存储单元的内容命令格式：－E[地址1, 地址2]命令格式：－U[地址1, 地址2]５、T单步执⾏命令格式：－Ｔ６、G连续执⾏命令格式：－G［=起始地址, 结束地址］A⼩汇编命令格式：－Ａ７、Q退出DEBUG,返回ＤＯＳ实验⼀源程序 EXAM1－2 .ASMDATA SEGMENTA DB 34H，18H，2 DUP（0），’$’B DB 56H，83HDATA ENDSCODE SEGMENTASSUME CS：CODE，DS：DATA START： MOV AX，DATA MOV DS，AXMOV AL，AMOV BL，BADD AL，BLMOV AH，A+1MOV BH, B+1ADC AH, BHMOV A, ALMOV A+1, AHMOV CX， 0004HMOV DI， OFFSET AMOV DX， [ DI]ADD DI，03NEXT： MOV AX， DXAND AX，000FHCMP AL，0AHJB QQQADD AL， 07HMOV [DI]， ALDEC DIPUSH CXMOV CL， 04SHR DX， CLPOP CXLOOP NEXTMOV DX， OFFSET AMOV AH， 09HINT 21HMOV AH，4CHINT 21HCODE ENDSEND START执⾏程序EXAM1－2·EXE，屏幕上显⽰结果：9B8A实验⼆分⽀、循环程序设计⼀、实验⽬的1) 掌握分⽀、循环程序的结构。
微机原理及应用实验指导书目录第一章概述........................................................2第二章实验系统组成和结构 (3)实验一存储器块清零实验............................................................................ .. (9)实验二多分支程序设计实验............................................................................ .................10实验三8255输入、输出实验............................................................................ ................11实验四步进电机控制............................................................................ .............................13实验五8251串行口通讯实验............................................................................ ................16实验六i/o端口实验............................................................................ .. (18)1第一章概述《微机原理及应用领域》实验使用伟福lab2000p仿真实验系统，本仿真实验系统由板上仿真器、实验仪、伟福仿真软件、开关电源形成。
本实验板提供以下实验电路：(1)数模变换电路(2)模数变换电路(3)逻辑电平输入开关(4)逻辑电平显示电路(5)单脉冲电路(6)逻辑笔电路(7)1mhz及500khz脉冲信号源(8)pwm切换电压电路(9)模拟量电压(电位器)电路(10)串口通信实验电路(11)扬声器驱动电路(12)继电器控制电路(13)逻辑门电路(14)六位8段码led数字显示器(15)4x6键盘(16)存贮器(17)通用集成电路插座(dip40/28/24/20/18/16/14)(18)地址，数据及控制电路总线接出插座通过可以选附件还可以拓展顺利完成以下实验:(19)STM电机实验(20)打印机驱动实验(21)传感器实验(22)直流电机实验2第二章实验系统共同组成和结构伟福实验系统可根据教学实践的需要实现mcs51/mcs196单片机原理与接口，8088/8086微机原理与接口的一系列实验，并在硬件上预留了自主开发实验的空间。
微机原理实验报告实验⼀DEBUG 调试实验类型：实验课时：指导教师：时间：2013 年⽉⽇课次：第节教学周次：第周实验分室：实验台号：实验员：⼀、实验⽬的1.练习使⽤DEBUG，调试简单汇编程序。
⼆、实验要求1.掌握DEBUG的使⽤，调试程序。
2.读懂程序中各条指令，说明程序功能。
三、实验内容1.启动DEBUG，⽤A命令输⼊并汇编下列程序段。
100 MOV SI，200103 MOV CX，10106 MOV AL，0108 MOV [SI ]，AL10A INC SI10B INC AL10D DEC CX10E JNZ 108110 INT 3四、实验结果及分析实验⼆简单汇编语⾔设计实验类型：实验课时：指导教师：时间： 2012 年⽉⽇课次：第节教学周次：第周实验分室：实验台号：实验员：⼀、实验⽬的1.巩固DEBUG及宏汇编的使⽤。
2.加深对指令的理解。
⼆、实验要求1.设堆栈指针SP＝2000H，（AX）=3000H,（BX）=5000H。
请编⼀程序将AX的内容和BX的内容进⾏交换。
请⽤堆栈作为两寄存器交换内容的中间存储单元，⽤DEBUG调试程序进⾏汇编与调试。
2.设DS＝当前段指地址，（BX）=0300H，（SI）=0002H，请⽤DEBUG的命令将存储器偏移地址300H~304H连续单元顺序装⼊0AH、0BH、0CH、0DH、0EH。
在DEBUG状态下送⼊下⾯程序，并⽤单步执⾏的⽅法，分析每条指令源地址的形成过程？当数据传送完毕时，AX中的内容是什么？程序清单如下：MOV AX，BXMOV AX,0304HMOV AX,[0304H]MOV AX,[BX]MOV AX,0001[BX]MOV AX,[BX][SI]MOV AX,0001[BX][SI]HLT3.设（AX）=0002H，编⼀个程序段将AX的内容乘10，要求⽤移位的⽅法完成。
三、思想描述实验内容1将两个寄存器的内容进⾏交换时，必须有⼀个中间寄存器才能进⾏内容的交换，如果⽤堆栈做为中间存储单元，必须遵循先进后出的原则。
微机原理及应用<单片机）实验指导书熊光洁机电教研室北京工商大学机械自动化学院2008-3-28目录第一部分单片机原理及汇编程序设计概述......................................3~12实验一认识单片机开发系统，学习有关软件的使用 ............................3~7实验二 MCS-51汇编程序设计<分支、散转程序练习） (8)实验三查表程序设计 (9)实验四数据排序程序设计 (10)实验五位操作实验 (11)实验六定时/计数器实验....................... . (12)实验七中断系统实验 (13)实验八静态存储器扩展实验 (14)实验九综合实验——特种车优先通过的交通灯控制 (15)第二部分 TD-NMC+教案实验系统简介 .........................................18~30 2.1 TD-NMC+系统功能及特点.. (18)2.2 TD-NMC+系统构成 (19)2.3 SST89E554RC简介......................................................19~20 2.4Keil C51 的安装............................. ...........................21~23 2.4.1 系统要求......... . (21)2.4.2 软件安装.............................................................21~232.5 μVision2 集成开发环境.................................................24~262.6仿真调试与脱机运行间的切换方法.........................................26~292.6.1 脱机运行.................................................. ... .....26~272.6.2 与Keil C51 开发环境联机调试的方法 (27)2.6.3 从SoftICE返回IAP引导程序的方法 (29)第一部分单片机原理及汇编程序设计实验一认识单片机开发系统，学习有关软件的使用一、实验目的1.学习Keil C51 集成开发环境的操作；2.熟悉TD-NMC+教案实验系统板的结构及使用。
实验名称：汇编语言程序设计实验日期：2023年3月10日实验地点：计算机实验室实验者：张三一、实验目的1. 熟悉汇编语言的基本语法和指令系统。
2. 掌握汇编语言程序设计的基本方法。
3. 通过实验，加深对微机原理的理解。
二、实验内容本次实验主要涉及以下内容：1. 数据传送指令的应用2. 算术运算指令的应用3. 控制转移指令的应用4. 子程序设计三、实验步骤1. 编写一个简单的程序，实现以下功能：（1）将数据0x1234存入寄存器AX；（2）将数据0x5678存入寄存器BX；（3）计算AX和BX的乘积，并将结果存入寄存器DX；（4）将乘积的高16位和低16位分别存入寄存器CX和AX。
2. 编写一个程序，实现以下功能：（1）将数据0x1A2B3C4D存入内存单元[0x1000]；（2）从内存单元[0x1000]开始，读取连续4个字节的数据；3. 编写一个程序，实现以下功能：（1）定义一个子程序，实现两个整数的加法运算；（2）在主程序中调用该子程序，实现两个整数的加法运算。
四、实验结果与分析1. 数据传送指令的应用（1）将数据0x1234存入寄存器AX；MOV AX, 0x1234（2）将数据0x5678存入寄存器BX；MOV BX, 0x5678（3）计算AX和BX的乘积，并将结果存入寄存器DX；MUL BX（4）将乘积的高16位和低16位分别存入寄存器CX和AX； MOV CX, DXMOV AX, DX2. 算术运算指令的应用（1）将数据0x1A2B3C4D存入内存单元[0x1000]；MOV [0x1000], 0x1A2B3C4D（2）从内存单元[0x1000]开始，读取连续4个字节的数据； MOV AX, [0x1000]MOV BX, [0x1000+2]MOV CX, [0x1000+4]MOV DX, [0x1000+6]MOV AH, 0x0EINT 0x103. 控制转移指令的应用（1）定义一个子程序，实现两个整数的加法运算；ADD procedure:ADD AX, BXRET（2）在主程序中调用该子程序，实现两个整数的加法运算；MOV AX, 0x1MOV BX, 0x2CALL ADDMOV CX, AX五、实验心得通过本次实验，我深刻理解了汇编语言的基本语法和指令系统，掌握了汇编语言程序设计的基本方法。
微机原理与接口技术实验报告实验一，微机原理实验。
1. 实验目的。
本实验旨在通过对微机原理的实验，加深学生对微机原理相关知识的理解，提高学生的动手能力和实验技能。
2. 实验内容。
本实验主要包括微机原理的基本知识、微处理器的结构和功能、微机系统的总线结构、存储器与I/O接口。
3. 实验步骤。
（1）了解微机原理的基本知识，包括微处理器的分类、功能和工作原理。
（2）学习微机系统的总线结构，掌握总线的分类、功能和工作原理。
（3）了解存储器与I/O接口的基本概念和工作原理。
（4）进行实际操作，通过实验板进行微机原理实验，加深对微机原理知识的理解。
4. 实验结果。
通过本次实验，我深刻理解了微机原理的基本知识，掌握了微处理器的结构和功能，了解了微机系统的总线结构，以及存储器与I/O接口的工作原理。
通过实际操作，我对微机原理有了更深入的认识，提高了自己的动手能力和实验技能。
实验二，接口技术实验。
1. 实验目的。
本实验旨在通过对接口技术的实验，加深学生对接口技术相关知识的理解，提高学生的动手能力和实验技能。
2. 实验内容。
本实验主要包括接口技术的基本知识、接口电路的设计与调试、接口技术在实际应用中的作用。
3. 实验步骤。
（1）了解接口技术的基本知识，包括接口的分类、功能和设计原则。
（2）学习接口电路的设计与调试，掌握接口电路设计的基本方法和调试技巧。
（3）了解接口技术在实际应用中的作用，包括各种接口的应用场景和实际案例。
（4）进行实际操作，通过实验板进行接口技术实验，加深对接口技术知识的理解。
4. 实验结果。
通过本次实验，我深刻理解了接口技术的基本知识，掌握了接口电路的设计与调试方法，了解了接口技术在实际应用中的作用。
通过实际操作，我对接口技术有了更深入的认识，提高了自己的动手能力和实验技能。
总结。
通过微机原理与接口技术的实验，我对微机原理和接口技术有了更深入的理解，提高了自己的动手能力和实验技能。
希望通过今后的学习和实践，能够更加深入地掌握微机原理与接口技术的知识，为将来的工作和研究打下坚实的基础。
试验一存储器读写实验一、存储器读写实验目的1、熟悉静态RAM的使用方法，掌握8088微机系统扩展RAM的方法。
2、掌握静态RAM读写数据编程方法。
二、实验内容对指定地址区间的RAM(2000H~27FDH)先进行写数据55AAH，然后将其内容读出再写到3000H~33FEH中。
三、实验步骤(运行实验程序)1、运行实验程序；2、稍后按RESET键退出，用存贮器读方法检查2000H~27FDH中的内容和3000~33FF中的内容应都是55AA。
四、实验程序CODE SEGMENTASSUME CS:CODESTART: MOV AX,0HMOV DS,AXMOV BX,2000HMOV AX,55AAHMOV CX,03FFHRAMW1: MOV DS:[BX],AXADD BX,0002HLOOP RAMW1MOV AX,2000HMOV SI,AXMOV AX,3000HMOV DI,AXMOV CX,03FFHCLDREP MOVSBRAMW2: JMP RAMW2CODE ENDSEND START实验二继电器控制实验一、实验目的：掌握用继电器控制的基本方法和编程。
二、实验内容1、利用8255A PB0输出高低电平，控制继电器的开合，以实现对外部装置的控制。
2、硬件线路原理如图5－23所示3、实验预备知识：现代自动化控制设备中都存在一个电子与电气电路的互相联结问题，一方面要使电子电路的控制信号能够控制电气电路的执行元件(电动机、电磁铁、电灯等)；一方面又要为电子电路的电气提供良好的电隔离，以保护电子电路和人身的安全，电子继电器便能完成这一桥梁作用。
三、连线方法1、8255A的PB0连JIN插孔。
2、将CS－8255连到Y6。
四、实验步骤1、按图连好实验线路图。
2、运行实验程序，继电器应循环吸合，L-13和L-14交替亮灭。
五、硬件线路接线图六、试验程序CODE SEGMENTASSUME CS:CODEIOCONPT EQU 0063HIOCPT EQU 0061HSTART: MOV AL,80HMOV DX,IOCONPTOUT DX,ALNOPNOPNOPIOLED1: MOV DX,IOCPTIODE2: MOV AL,01HOUT DX,ALCALL DELAYMOV AL,00HOUT DX,ALCALL DELAYJMP IODE2DELAY: MOV CX,0FFFFHDELY: LOOP DELYRETCODE ENDSEND START实验三小直流电机调速实验一、实验目的1、掌握直流电机的驱动原理。
微机原理及应用实验报告微机原理及应用实验报告1. 引言微机原理及应用是计算机科学与技术专业的一门重要课程，通过该课程的学习和实验，我们可以深入了解微机的基本原理和应用技术。
本文将对我们进行的微机原理及应用实验进行详细报告，包括实验目的、实验内容、实验步骤、实验结果及分析等。
2. 实验目的本次实验的目的是通过实际操作，加深对微机原理的理解，掌握微机的基本组成和工作原理，以及学习并应用微机的常见应用技术。
3. 实验内容本次实验主要涉及以下内容：- 微机的基本组成和结构- 微机的工作原理- 微机的存储器和输入输出设备- 微机的指令系统和编程技术4. 实验步骤4.1 实验一：微机的基本组成和结构在这个实验中，我们首先学习了微机的基本组成和结构，包括中央处理器、存储器、输入输出设备等。
通过观察实际的微机硬件设备，我们对微机的组成有了更加直观的认识。
4.2 实验二：微机的工作原理在这个实验中，我们学习了微机的工作原理，包括指令的执行过程、中央处理器的工作原理等。
通过实际操作，我们对微机的工作过程有了更加深入的理解。
4.3 实验三：微机的存储器和输入输出设备在这个实验中，我们学习了微机的存储器和输入输出设备的原理和应用。
通过实际操作，我们了解了存储器的读写过程，以及输入输出设备的工作原理。
4.4 实验四：微机的指令系统和编程技术在这个实验中，我们学习了微机的指令系统和编程技术。
通过实际编写和执行简单的汇编语言程序，我们掌握了微机的编程技术，并了解了指令的执行过程。
5. 实验结果及分析通过以上实验，我们对微机的原理和应用有了更加深入的理解。
我们通过实际操作，掌握了微机的基本组成和结构，了解了微机的工作原理，熟悉了微机的存储器和输入输出设备，掌握了微机的指令系统和编程技术。
这些知识和技能对我们今后的学习和工作都具有重要的意义。
6. 总结通过本次微机原理及应用实验，我们深入了解了微机的基本原理和应用技术。
通过实际操作，我们对微机的组成和工作原理有了更加直观和深入的理解，掌握了微机的存储器和输入输出设备的原理和应用，以及微机的指令系统和编程技术。
第一部分系统介绍一、系统特点EI型微机教学实验系统是北京精仪达盛科技有限公司根据广大学者和许多高等院校实验需求，结合电子发展情况而研制的具有开发、应用、实验相结合的高科技实验设备。
旨在尽快提高我国电子科技发展水平，提高实验者的动手能力、分析解决问题能力。
系统具有以下特点：1．系统采用了模块化设计，实验系统功能齐全，涵盖了微处理器教学实验课程的大部分内容。
2．配有两块可编程器件EPM7065/ATF1502，一块被系统占用，另一块供用户开放，方便用户灵活使用。
3．系统配有LED数码管显示和点阵式液晶显示模块，二者的接口都对用户开放。
4．配有完善的输入键盘，方便用户灵活编程。
5．配有PC机电源插座，可由PC提供电源。
还配有外接开关电源，提供所需的+5V，±12V，其输入为220V的交流电。
6．系统的联机运行模式：配有系统调试软件，分为DOS版和WINDOWS版两种，均为中文多窗口界面。
调试程序时可同时打开寄存器窗口、内存窗口、变量窗口、反汇编窗口等，方便用户调试。
软件集源程序编辑、编译、链接、调试于一体，支持汇编语言和C语言编辑编译调试。
二、系统概述1．微处理器：i8031，它的P1口、T0、T1、EX0、EX1、RXD、TXD、RD、WR皆对用户开放，供用户使用。
2．时钟频率：6MHz3．存储器：程序存储器和数据存储器统一编址，最多可达64K。
区域分配如下：0000H---2FFFH为监控程序存储器区，用户不可用。
3000H---3FFFH为用户数据存储区。
4000H---7FFFH为用户实验程序存储区，供用户下载实验程序8000H---CF9FH，CFF0H---FFFFH为用户CPLD试验区段，用户可在此段空间编程。
CFA0H---CFDFH系统I/O区，用户可用但不可更改。
注意：用户在编程时要注意，程序的起始地址为4000H，所用的中断入口地址均应在原地址的基础上，加上4000H。
微机原理实验报告实验目的，通过本次实验，掌握微机原理的基本知识，了解微机系统的组成和工作原理，掌握微机系统的组装和调试方法。
实验一，微机系统组成及工作原理。
1.1 微机系统的组成。
微机系统由中央处理器（CPU）、内存、输入设备、输出设备和外部设备等组成。
其中，CPU是微机系统的核心部件，负责控制整个系统的运行。
1.2 微机系统的工作原理。
微机系统的工作原理是通过CPU对内存中的指令进行解释和执行，从而实现各种功能。
CPU通过总线与内存、输入输出设备进行数据传输和控制信号的交换，实现对整个系统的控制和管理。
实验二，微机系统的组装和调试。
2.1 微机系统的组装。
在组装微机系统时，首先要选择合适的主板、CPU、内存、硬盘等配件，然后按照正确的安装顺序和方法进行组装。
组装完成后，还需连接电源、显示器、键盘、鼠标等外部设备。
2.2 微机系统的调试。
组装完成后，需要对微机系统进行调试，检查各个部件是否连接正确，是否能够正常工作。
通过BIOS设置和操作系统的安装，完成对微机系统的调试和配置。
实验三，微机系统的应用。
3.1 微机系统的应用领域。
微机系统广泛应用于各个领域，如办公、教育、科研、娱乐等。
在办公领域，微机系统可以用于文字处理、表格制作、图像处理等；在教育领域，微机系统可以用于多媒体教学、网络教学等。
3.2 微机系统的发展趋势。
随着科技的不断发展，微机系统也在不断更新换代，性能不断提升，体积不断缩小，功耗不断降低。
未来，微机系统将更加智能化、便携化，成为人们生活、工作不可或缺的一部分。
结论，通过本次实验，我对微机原理有了更深入的了解，掌握了微机系统的组成和工作原理，了解了微机系统的组装和调试方法，对微机系统的应用和发展趋势也有了一定的认识。
这对我今后的学习和工作将有很大的帮助。
微机原理实验报告西安电⼦科技⼤学实验报告班级：1303018学号：130********姓名：李胜东地点： EII-312批次：第批时间： 2015.11-2015.12实验⼀汇编语⾔编程实现1.实验⽬的（1）掌握汇编语⾔的编程⽅法（2）掌握DOS功能调⽤的使⽤⽅法（3）掌握汇编语⾔程序的调试运⾏过程2.实验内容（1）将指定数据区的字符串数据以ASCII码形式显⽰在屏幕上，并通过DOS功能调⽤完成必要提⽰信息的显⽰。
（2）在屏幕上显⽰⾃⼰的学号姓名信息。
（3）循环从键盘读⼊字符并回显在屏幕上，然后显⽰出对应字符的ASCII码，直到输⼊”Q”或“q”时结束。
实验中使⽤的DOS功能调⽤： INT 21H3.实验步骤及原理（1）运⾏QTHPCI软件，根据实验内容编写程序，参考程序流程如下图所⽰。
（2）使⽤“项⽬”菜单中的“编译”或“编译连接”命令对实验程序进⾏编译、连接。
（3）“调试”菜单中的“进⾏调试”命令进⼊Debug调试，观察调试过程中数据传输指令执⾏后各寄存器及数据区的内容。
按F9连续运⾏。
（4）更改数据区的数据，考察程序的正确性。
4.实验源代码DATA SEGMENTNUMBER DB 'SNO:130********',0AH,'NAME:lishengdong',0DH,0AH,'$';0DH （回车））0AH（换⾏）24H（$）结束MSG1 DB 0AH,0DH,'If you want to leave,please input: q or Q ',0AH,0DH,'$'MSG2 DB 0AH,0DH,0AH,0DH,'Input: $'RESULT DB 0AH,0DH,'ASCII is: $'SD DB ' 'DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART:MOV SI,OFFSET DATAMOV CX,5A:MOV AL,DS:[SI]AND AL,0F0HCMP AL,0A0HJB A1ADD AL,07HA1:SHR AL,1SHR AL,1SHR AL,1SHR AL,1OR AL,30HMOV AH,02HMOV DL,ALINT 21HMOV AL,DS:[SI]AND AL,0FHCMP AL,0AHJB A2ADD AL,07HA2:OR AL,30HMOV AH,02HMOV DL,ALINT 21HINC SILOOP AMOV AX,DATAMOV DS,AXMOV DX,OFFSET NUMBERMOV AH,09HINT 21HMOV DX,OFFSET MSG1 MOV AH,09H INT 21HC1: MOV DX,OFFSET MSG2 MOV AH,09H INT 21HMOV AH,01HINT 21HCMP AL,'Q'JZ EXITCMP AL,'q'JZ EXITMOV SD,ALMOV DX,OFFSET RESULTMOV AH,09HINT 21HMOV SI,OFFSET SDMOV AL,DS:[SI]AND AL,0F0HMOV CL,4SHR AL,CLCMP AL,0AHJB C2ADD AL,07HC2: ADD AL,30HMOV DL,ALMOV AH,02HINT 21HMOV AL,DS:[SI]AND AL,0FHCMP AL,0AHJB C3ADD AL,07HC3: ADD AL,30HMOV DL,ALMOV AH,02HINT 21Hloop C1EXIT: MOV AX,4C00HINT 21HCODE ENDSEND START实验⼆数码转换实验1.实验⽬的（1）掌握不同进制数及编码相互转换的程序设计⽅法。
