惠斯通电桥实验报告在物理学中，实验是非常重要的一环。
理论知识的积累只是物理学研究的一方面，而真正的实验才是验证理论的重要手段。
今天，我将分享一篇关于惠斯通电桥实验的报告，希望能够对大家的物理学习有所帮助。
1. 惠斯通电桥实验简介惠斯通电桥实验是一种通过计算电阻值的方法来测量未知电阻的实验方法。
该实验利用了维亚纳和基尔霍夫电路理论，用四个电阻相等的电阻器和一个变阻器组成的电桥进行测量。
2. 实验装置及操作步骤该实验的基本装置包括四个电阻相等的电阻器和一个变阻器组成的电桥。
操作步骤如下：(1) 将变阻器连接到电桥的两个端点之间。
(2) 将待测电阻器接入电桥中。
(3) 改变变阻器的阻值，使得电桥两个平衡点电压相等。
(4) 记录下此时变阻器的阻值。
3. 实验结果分析通过直接改变变阻器的阻值，使得电桥两边电压相等，我们可以得到实验测量的未知电阻值。
在实验中，我们可以根据电桥平衡时的电阻值进行计算，从而得到待测物体的电阻值。
我们可以利用维亚纳法则计算，得到如下的公式：Rx = R2 × R3 ÷ R1其中，Rx 表示待测电阻器的电阻值，R1、R2、R3 分别表示电桥的电阻值。
4. 实验误差分析在实验中，可能会出现一些误差，如电桥上的电缆接触不良、电桥没有完全平衡、电桥电阻器内部电阻漂移等。
这些误差都会影响实验结果的准确性。
为了确保实验的准确性，我们需要在操作中尽量减少这些误差的影响。
5. 结论通过惠斯通电桥实验，我们能够测量出未知电阻的电阻值。
在实验过程中，我们需要注意实验误差对实验结果造成的影响，以确保实验结果的准确性。
通过这种实验方法，我们可以更好地理解维亚纳法则和基尔霍夫电路理论，加深对电路的理解，提高实验操作能力。
总之，惠斯通电桥实验是一种很好的实验方法，能够帮助我们更好地理解电路理论和提高实验操作能力。
希望这篇报告对大家的学习有所帮助。
用惠斯通电桥测电阻实验报告
实验名称：用惠斯通电桥测电阻实验报告
实验目的：通过使用惠斯通电桥测量未知电阻的阻值。
实验器材：
1. 惠斯通电桥装置
2. 未知电阻
3. 外部电源
实验原理：
惠斯通电桥是一种用来测量电阻值的精确仪器。
它由四个电阻构成的电路组成，包括一个未知电阻和三个已知电阻。
当桥平衡时，电桥上的电流为零，此时未知电阻和已知电阻之间存在一个平衡条件。
通过改变已知电阻的值，通过观察平衡条件的变化，可以计算出未知电阻的阻值。
实验步骤：
1. 将惠斯通电桥装置连接到外部电源上。
2. 将未知电阻接入电桥的两个对角线上。
3. 调节已知电阻的值，以使电桥平衡。
4. 观察平衡时已知电阻的数值，并记录下来。
5. 根据平衡条件的变化，计算出未知电阻的阻值。
实验结果及数据处理：
根据实验步骤中记录下来的已知电阻的值，结合平衡条件的变化，通过计算可以得出未知电阻的阻值。
实验讨论及结论：
通过使用惠斯通电桥测电阻实验，我们成功地测量了未知电阻的阻值。
该实验方法具有较高的精确度和重复性。
通过此实验，我们认识到惠斯通电桥可以用于准确测量电阻值，并且可以通过改变已知电阻的值来调节条件，从而测量不同范围的电阻值。

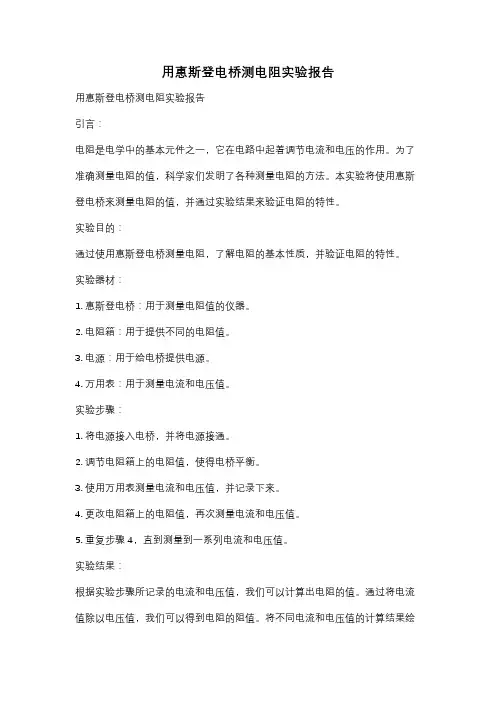

用惠斯登电桥测电阻实验报告用惠斯登电桥测电阻实验报告引言：电阻是电学中的基本元件之一，它在电路中起着调节电流和电压的作用。
为了准确测量电阻的值，科学家们发明了各种测量电阻的方法。
本实验将使用惠斯登电桥来测量电阻的值，并通过实验结果来验证电阻的特性。
实验目的：通过使用惠斯登电桥测量电阻，了解电阻的基本性质，并验证电阻的特性。
实验器材：1. 惠斯登电桥：用于测量电阻值的仪器。
2. 电阻箱：用于提供不同的电阻值。
3. 电源：用于给电桥提供电源。
4. 万用表：用于测量电流和电压值。
实验步骤：1. 将电源接入电桥，并将电源接通。
2. 调节电阻箱上的电阻值，使得电桥平衡。
3. 使用万用表测量电流和电压值，并记录下来。
4. 更改电阻箱上的电阻值，再次测量电流和电压值。
5. 重复步骤4，直到测量到一系列电流和电压值。
实验结果：根据实验步骤所记录的电流和电压值，我们可以计算出电阻的值。
通过将电流值除以电压值，我们可以得到电阻的阻值。
将不同电流和电压值的计算结果绘制成图表，我们可以得到电阻与电流、电压之间的关系。
讨论与分析：通过实验结果的分析，我们可以发现电阻与电流、电压之间存在一定的关系。
根据欧姆定律，电阻与电流成正比，与电压成反比。
实验结果的图表也验证了这一点。
当电流增大时，电阻的值也随之增大；当电压增大时，电阻的值则减小。
这与我们对电阻的认识是一致的。
实验误差：在实验过程中，可能会存在一些误差。
首先，电源的电压可能存在一定的波动，这会对实验结果产生一定的影响。
其次，电桥的精度也可能存在一定的误差。
此外，由于实验过程中的操作不可避免地存在一定的误差，也会对结果产生一定的影响。
改进方案：为了减小实验误差，可以采取以下改进方案。
首先，使用更稳定的电源，以确保电压的稳定性。
其次，选择更精确的电桥仪器，以提高实验的精度。
此外，在实验操作上要谨慎，尽量减小人为误差的产生。
结论：通过惠斯登电桥测量电阻的实验，我们了解了电阻的基本性质，并验证了电阻与电流、电压之间的关系。
大学物理实验报告课程名称：大学物理实验实验名称：惠斯通电桥一、实验目的：1.精确测量中高值电阻（单桥）2.掌握电桥测电阻的原理和方法二、实验原理：电阻是电路的基本元件之一，电阻的测量是基本的电学测量。
用伏安法测量电阻，虽然原理简单，但有系统误差。
在需要精确测量阻值时，必须用惠斯通电桥，惠斯通电桥适宜于测量中值电阻(1～106Ω)。
电阻是电路的基本元件之一，电阻的测量是基本的电学测量。
用伏安法测量电阻，虽然原理简单，但有系统误差。
在需要精确测量阻值时，必须用惠斯通电桥，惠斯通电桥适宜于测量中值电阻(1～106Ω)。
惠斯通电桥的原理如图l 所示。
标准电阻R 0、R 1、R 2和待测电阻R X 连成四边形，每一条边称为电桥的一个臂。
在对角A 和C 之间接电源E ，在对角B 和D 之间接检流计G 。
因此电桥由4个臂、电源和检流计三部分组成。
当开关K E 和K G 接通后，各条支路中均有电流通过，检流计支路起了沟通ABC 和ADC两条支路的作用，好象一座“桥”一样，故称为“电桥”。
适当调节R 0、R 1和R 2的大小，可以使桥上没有电流通过，即通过检流计的电流I G = 0，这时，B 、D 两点的电势相等。
电桥的这种状态称为平衡状态。
这时A 、B 之间的电势差等于A 、D 之间的电势差，B 、C 之间的电势差等于D 、C 之间的电势差。
设ABC 支路和ADC 支路中的电流分别为I 1和I 2，由欧姆定律得I 1 R X = I 2 R 1I 1 R 0 = I 2 R 2两式相除，得102X R R R R = (1)(1)式称为电桥的平衡条件。
由(1)式得102X R R R R =(2)即待测电阻R X 等于R 1 / R 2与R 0的乘积。
通常将R 1 / R 2称为比率臂，将R 0称为比较臂。
三、实验仪器：箱式直流单臂电桥，导线若干，待测电阻。
四、实验内容和步骤：1.将R N 及功能选择档均选择为“单桥”。
惠斯通电桥测电阻实验报告一、实验目的与原理1.1 实验目的本次实验的主要目的是通过惠斯通电桥测量电阻，了解电桥的基本原理和应用，掌握测量电阻的方法和技巧。
通过实验加深对电路理论知识的理解，提高动手实践能力。
1.2 实验原理惠斯通电桥是一种基于基尔霍夫电压定律的精密测量电阻的电路。
它由四个电阻组成，分别为R1、R2、R3和R4,其中R1和R3相等，R2和R4相等。
当电源接通时，电路中会产生一个电势差，使得桥臂上的电压相等。
根据基尔霍夫电压定律，我们可以得到以下方程：(V1 V2) / R1 = (V3 V4) / (R2 R3)解这个方程，我们可以得到未知电阻Rx的值。
需要注意的是，由于电源内阻、导线电阻等因素的影响，实际测量时需要进行一定的校正。
二、实验器材与方法2.1 实验器材本次实验所需的器材有：惠斯通电桥电路、电源、万用表、导线等。
其中，惠斯通电桥电路由四个电阻组成，电源为直流电源，万用表用于测量电压和电阻，导线用于连接电路。
2.2 实验方法1) 将惠斯通电桥电路按照图示连接好，注意连接处要接触良好，防止短路现象的发生。
2) 打开电源开关，调节电源电压，使其处于合适的范围。
通常情况下，电源电压应保持在5V左右。
3) 用万用表分别测量桥臂上的电压，记录下测量结果。
由于电源内阻和导线电阻的影响，我们需要进行一定的校正。
具体方法如下：a) 将万用表的量程调整为电压档位，选择合适的量程。
例如，如果测量范围为0-10kΩ，则将量程设置为0-10kΩ。
b) 用万用表测量R1和R2之间的电压V1和V2,记录下测量结果。
同样地，测量R3和R4之间的电压V3和V4,记录下测量结果。
c) 根据上述测量结果，计算出桥臂上的总电压V:V = V1 + V3 = V2 + V4。
d) 接下来，用万用表测量未知电阻Rx与其他已知电阻之间的电压差分压，例如：URx = (Vx V1) / (Rx R1),UR4 = (V4 V3) / (R4 R3)。
用惠斯登电桥测电阻物理实验报告1. 引言大家好，今天咱们来聊聊惠斯登电桥这个神奇的玩意儿！说到测电阻，很多同学可能一脸懵，不知道从哪儿下手。
不过别担心，咱们一步一步来，保证让你轻松搞懂。
这可是个很实用的实验，能帮助我们了解电阻的本质，像个侦探一样，深入挖掘电阻的秘密。
准备好了吗？让我们开始这场科学之旅吧！2. 实验原理2.1 惠斯登电桥的构造惠斯登电桥，听起来是不是很高大上？其实，它就是一个四个电阻、一个电源和一个检流计组合的“桥”。
简单说，就是用两个已知电阻和一个未知电阻搭成的小“桥”，通过调整已知电阻的值来找出未知电阻。
这就像是在玩拼图，咱们得把电阻的数值拼凑起来，才能看出全貌。
2.2 工作原理它的工作原理其实也不复杂。
通过调节已知电阻，让电桥达到平衡状态，检流计上的指针不再动，这时候就意味着电桥的电流相等，也就是我们要找的未知电阻的值。
这种“平衡”的状态就像我们在生活中找到了和谐，简直是个“和谐大使”啊！3. 实验步骤3.1 准备工作好了，接下来就要进入实际操作了！首先，咱们得准备好惠斯登电桥的设备，确保所有的连接都没有问题。
然后，找到一个合适的电源，最好是稳定的，别让它给你搞小动作。
电阻的选择上，咱们需要选一些合适的已知值，通常是小于或等于未知电阻的数值，确保实验能顺利进行。
3.2 进行实验实验开始时，首先把电源接好，然后用调节电位器来调整已知电阻。
每次调整后，都要注意检流计的指针变化，这可是决定胜负的关键。
找到平衡点时，指针静止，恭喜你，这就是电桥平衡的瞬间！记录下此时的电阻值，算算电桥的电阻公式，便能轻松找到未知电阻的值。
整个过程就像在做一道美味的菜肴，慢慢调味，直到达到完美的口感。
4. 实验结果与讨论4.1 结果分析完成实验后，拿到的数据要仔细分析哦！通常我们会发现，经过几次实验，得到的电阻值都是接近的，这就说明我们的实验是靠谱的。
这时候别忘了对比一下理论值和实验值，看看有没有偏差，哪怕差一点点也得认真对待。
用惠斯通电桥测电阻实验报告一、实验目的1、掌握惠斯通电桥测电阻的原理和方法。
2、学会使用箱式电桥测量电阻。
3、了解电桥灵敏度的概念及提高电桥灵敏度的方法。
二、实验原理惠斯通电桥是一种用于精确测量电阻的电路。
它由四个电阻 R1、R2、Rx 和 Rs 组成，其中 R1 和 R2 是已知电阻，Rx 是待测电阻，Rs 是可调电阻，这四个电阻组成一个四边形，在一对对角线上接入电源E，在另一对对角线上接入检流计 G，如图 1 所示。
当电桥平衡时，检流计中无电流通过，即 B、D 两点电位相等。
此时有：＼＼frac{R1}｛R2} ＝＼frac{Rx}｛Rs}＼则待测电阻 Rx 为：＼Rx ＝＼frac{R1}｛R2} Rs＼电桥的灵敏度是指电桥平衡后，Rx 稍有改变而引起检流计偏转的程度。
电桥灵敏度与电源电压、检流计灵敏度、桥臂电阻等因素有关。
三、实验仪器1、箱式惠斯通电桥2、直流电源3、检流计4、标准电阻5、待测电阻6、导线若干四、实验步骤1、熟悉箱式电桥的面板结构和各旋钮的功能。
2、按照电路图连接电路，将待测电阻接入电桥。
3、估计待测电阻的阻值范围，选择合适的比例臂 R1/R2。
4、调节比较臂 Rs，使电桥平衡，即检流计指针指零。
5、记录比例臂和比较臂的读数，计算待测电阻的阻值。
6、改变比例臂，重新测量待测电阻，计算平均值以减小误差。
7、测量电桥的灵敏度，在电桥平衡后，稍微改变比较臂 Rs 的值，观察检流计的偏转，计算电桥灵敏度。
五、实验数据及处理（一）测量待测电阻｜测量次数｜比例臂 R1/R2 ｜比较臂 Rs（Ω）｜待测电阻 Rx （Ω）｜｜｜｜｜｜｜ 1 ｜ 1:1 ｜ 5682 ｜ 5682 ｜｜ 2 ｜ 1:10 ｜ 56820 ｜ 56820 ｜｜ 3 ｜ 10:1 ｜ 5682 ｜ 5682 ｜平均值：Rx ＝（5682 ＋ 56820 ＋ 5682）／ 3 ＝22728 Ω（二）测量电桥灵敏度在电桥平衡时，比较臂 Rs ＝5682 Ω，改变 Rs 为5685 Ω，检流计偏转 5 格。
惠斯登电桥测量中值电阻物理实验报告实验名称：惠斯登电桥测量中值电阻摘要：本实验使用惠斯登电桥测量了一个未知电阻的中值电阻。
通过调整电桥的各个参数，使得电桥平衡，从而确定未知电阻的值。
实验结果表明，测量得到的未知电阻与理论值接近，实验结果较为准确。
引言：电桥是一种常用的电阻测量仪器，它基于电桥平衡原理来进行测量，具有较高的精度和准确性。
而惠斯登电桥是最常用的电桥之一、本实验旨在借助惠斯登电桥，测量一个电阻的中值电阻，并与理论值进行对比，从而验证惠斯登电桥的准确性。
材料与方法：1.实验仪器：惠斯登电桥，电压源，待测电阻。
2.连接电路：依次将电压源，电桥和待测电阻连接起来，保持电路的闭合。
3.调整电桥：通过调节电桥的各个参数，使得电桥平衡。
4.记录测量数据：记录平衡条件下的各个参数数值。
5.计算未知电阻值：根据平衡条件和已知参数的数值，计算未知电阻的值。
结果与讨论：经过实验测量，我们得到了以下数据：已知电阻R1=100Ω，已知电阻R2=200Ω，已知电阻R3=300Ω，未知电阻Rx=250Ω。
使用惠斯登电桥测量未知电阻，调整电桥的各个参数，最终使得电桥平衡。
平衡条件下，我们记录到V1=2V，V2=3V，V3=4V，V4=6V。
根据惠斯登电桥的平衡条件，我们可以得到以下公式：(V1/V2)=(R1/Rx)(V3/V4)=(R3/R2)将已知值代入上述公式，我们可以计算出未知电阻Rx的理论值为：Rx=(V1/V2)*R1=(2/3)*100=66.67Ω实验测量得到的未知电阻值为Rx=250Ω。
与理论值进行对比，计算相对误差：误差=(测量值-理论值)/理论值*100%=(250-66.67)/66.67*100%=274.53%从计算结果可以看出，实验测量得到的未知电阻值与理论值相差较大，误差较大，相对误差为274.53%。
可能由于电桥的参数调节不够精确，或者电桥本身有一定的系统误差导致。
结论：本实验使用惠斯登电桥测量了一个未知电阻的中值电阻，测量结果与理论值相差较大，误差较大。
惠斯通电桥测电阻实验报告
实验目的：
通过惠斯通电桥的测量，掌握电桥的原理和测量电阻的方法。
实验器材：
1. 惠斯通电桥
2. 直流电源
3. 电流表
4. 变阻器
5. 锰铜电阻丝
6. 手摇绕线器
7. 电阻箱
8. 其他小工具
实验原理：
惠斯通电桥是用电桥平衡法测量电阻值的一种常用仪器。
其原理是基于在均衡时，桥路电势差为零的原理。
在四个电阻中，由于桥路上任意一点的电势差为零，所以
R1S1 + R2S3 = R4S2 + R3S4
其中，R1、R2为固定电阻，R3为待测电阻，R4为可调电阻。
实验步骤：
1. 搭建惠斯通电桥，将电流表接在辅助臂上，调整可调电阻使电流表示数为零；
2. 调整可调电阻，使电流表示数为最小，这时测出的电阻值为未知电阻的阻值；
3. 将变阻器代替未知电阻，调整电阻箱的电阻值，直到电流表显示的数值为零；
4. 测量电流表的电流值I、电流表电动势E和总电阻值R，计算出待测电阻的电阻值R3。
实验结果：
我们测得辅助臂中电流为0时的可调电阻值为400Ω，转化为
基本电桥后，可求得待测电阻的电阻值为180Ω。
实际应用时应将
这个值与手动调节时的误差进行比较，以确定待测电阻的准确性。
实验结论：
本次实验通过惠斯通电桥的测量方法，成功测得了待测电阻的
电阻值。
此方法具有测量精度高、测量范围广、测量稳定等优点。
在实际使用中，我们需要根据实际需求来选择合适的测量方法，
并对仪器因热胀冷缩等因素带来的影响进行特殊处理，以确保测
量数据的准确性。
班级___信工C班___ 组别______D______
姓名____李铃______ 学号_1111000048_
日期___2013.4.24__ 指导教师___刘丽峰___
【实验题目】_________用惠斯通电桥测电阻___
【实验目的】
1、掌握惠斯通(Wheastone)电桥测电阻的原理；
2、学会正确使用惠斯通电桥测量电阻的方法；
3、了解提高电桥灵敏度的几种方法；
4、学会测量单电桥的灵敏度。
【实验仪器】
QJ- 23型箱式电桥，滑线电阻，转柄电阻箱(0～99999.9Ω)，检流计，直流电源，待测电阻，开关，导线若干。
【实验原理】
1．惠斯通电桥测量电阻的原理
图5.1是惠斯通电桥的原理图。
图中R1、R2和R0是已知阻值的电阻，它们和被测电阻Rx连成一个四边形，每一条边称作电桥的一个臂。
四边形的对角A和B之间接电源E；对角C和D之间接有检流计G，
它像桥一样。
电源接通，电桥线路中各支路均有电流通过。
当C、D两点之间的电位不相等时，桥路中的电流IG≠0，
检流计的指针发生偏转；当C、D两点之间的电位相等时，
“桥”路中的电流IG=0，检流计指针指零，这时我们称电
桥处于平衡状态。
当电桥平衡时，，
两式相除可得到Rx的测量公式(5-1)
电阻R1R2为电桥的比率臂，R0为比较臂，Rx为待测臂。
只要检流计足够灵敏，等式(1)就能相当好地成立，被测电阻值Rx可以仅从三个已知电阻的值来求得，而与电源电压无关。
由于R1、R2和R0可以使用标准电阻，而标准电阻可以制作得十分精密，这一过程相当于把Rx和标准电阻相比较，因而测量的准确度可以达到很高。
2．电桥的灵敏度
电桥平衡后，将R0改变△R0，检流计指针偏转△n格。
如果一个很小的△R0能引起较大的△n偏转，电桥的灵敏度就高，电桥的平衡就能够判断得更精细。
电表（检流计）的灵敏度是以单位电流变化量所引起电表指针偏转
的格数来定义的，即（5-2）
同样在完全处于平衡的电桥里，若测量臂电阻Rx改变一个微小量△Rx，将
引起检流计指针所偏转的格数△n，定义为电桥灵敏度，即（5-3）但是电桥灵敏度不能直接用来判断电桥在测量电阻时所产生的误差，故用其
相对灵敏度来衡量电桥测量的精确程度，即有（5-4）
定义为电桥的相对灵敏度。
它反映了电桥对电阻相对变化量的分辨能力，实验中可以据此测出所用电桥的灵敏度。
可以证明改变任何一个桥臂，电桥的相对灵敏度都是相同的。
(5-5)
当电桥处于平衡点附近，且为微小量时，可以得到
(5-6)
由(5-6)式分析可知：
(1)电桥灵敏度S与检流计的灵敏度成正比，检流计灵敏度越高电桥的灵敏度也越高。
(2)电桥的灵敏度与电源电压E成正比，为了提高电桥灵敏度可适当提高电源电压E。
(3)电桥灵敏度随着四个桥臂上的电阻值的增大而减小，随着
()的增加而减小，臂上的电阻阻值选得过大，将大大降低其灵敏度，臂上的电阻阻值相差太大，也会降低其灵敏度。
以上结论为改善电桥相对灵敏度指出了方向，需要指出，在运用提高电源电压和减小桥路各臂阻值以便提高电桥相对灵敏度，千万不要使各臂电阻的负载超过其额定功率，不然将会损坏各臂电阻。
同时一般成品电桥为了提高其测量灵敏度，通常都安装有外接检流计与外接电源接线柱。
但是外接电源电压的选定不能简单为提高其测量灵敏度而无限制地提高，还必须考虑桥臂电阻的额定功率，不然就会出现烧坏桥臂电阻的危险。
【实验内容】
一、用自组惠斯通电桥测电阻
测量的电路图如图5.1所示，图中R1、R2和R0均为旋臂电阻箱，Rx为待测电阻，滑线变阻器的作用是来调节加在电桥两端的电压大小。
具体的实验步骤如下：
1.首先用万用表粗测出待测电阻的大小，然后选择合适的比例
2.调节电源的输出旋钮，使其输出相对较低的电压，调节R0使检流计指针不偏转，再
调高电源的输出电压，继续调节R0使检流计指针不偏转，记下此时R0的数值，利用公式（5-1）计算出待测电阻值。
3.对于同一个被测电阻，使用三个不同的比例臂，重复步骤(2)进行测量，取三次测量的
平均值即为最终的值。
填写以下表格：
待测电阻标称值(Ω)
比率
12
/
k R R
=1
R(Ω)
2
R(Ω)
R(Ω)
R'（交换
1
R,
2
R）(Ω)
R
x
(Ω)
50 0.1 100 1000
800 1 1000 1000
2000 1 3000 3000
本实验使用AC5／2型0.5级直流指针式检流计，它的灵敏度较高，使用时必须注意：（1）将指针锁钮转向白点处，此时指针可以转动，进行零点校准。
（2）测试时将“电计”开关按下，检流计与线路接通，否则指针不偏转。
断电后，若指针来回摆动，则可按一下“短路”开关，使之尽快静止，以便再次测试。
（3）在初调电桥平衡时，如果发现按下“电计”开关时，指针以较快的速度偏向一侧，此时应立刻松开“电计"开关，防止非瞬时过载引起的损坏。
注意不要将“电计”按钮锁住。
（4）检验电桥是否达到平衡，是以按下“电计”按钮，指针不发生任何可察觉的摆动为准，不要以指针是否指零为依据。
（5）测量完毕应将指针锁钮拨向红点，使检流计指针出于止动状态。
二、用箱式惠斯通电桥测电阻
箱式桥是把电桥的各个元件，包括标准电阻箱、检流计、保护电阻、电源、开关等，装在一个箱子里，便于携带、使用方便．箱式电桥型号各异，本实验使用的QJ一23型直流单臂电桥，又叫惠斯通电桥，适用于测量10Ω以上的中值电阻。
具体的实验步骤如下：
1.首先进行零点调节，当无电流通过检流计时，其指针应指向零点。
2.将待测电阻Rx接在接线柱Rx1、Rx2之间，根据待测电阻阻值的大小，适当选择比
率臂K值(可参看倍率选择表)。
K值的大小要使比较臂(电阻箱)上的四个刻度转盘，都要参与调节，即保证电阻的测量结果达到四位有效数。
3.K一般应置于一个估计值，按下电源按钮B，同时按下按钮G将检流计接通，观察检
流计指针偏转情况，若指针是偏向“+”的一边，说明待测电阻Rx大于估计值，这时应当增大比较臂上电阻的示值；反之若检流计指针是偏向“一”一边，说明待测电阻Rx 比估计值小，应减小比较臂上电阻示值．逐个调节比较臂电阻箱上的四个旋钮(四个旋钮的调节顺序应由大到小)，直到检流计接近零。
比较臂上四个盘读数之和乘上倍率K值即为待测电阻的阻值，即，并填写以下表格：
待测电阻标称值(Ω) 比率测量盘示数(Ω) 待测电阻实际值(Ω)
50
800
2000
注意：电源按钮开关，实验中不要将此开关G按下锁住，以避免电流热效应引起的阻值改变，并防止电池很快耗尽。
电流计按钮开关一般只能跃按，以避免非瞬时过载而引起的损坏。
【原始数据】
【数据处理】
自组电桥：
箱式电桥：
【实验数据分析】
一、自组惠斯通电桥测电阻
标称值为50Ω电阻：Ω===60.5002
1
0k R R R R R x 标称值为800Ω电阻：Ω='
=5.82900R R R x 标称值为2000Ω电阻：Ω='
=220700R R R x
二、箱式惠斯通电桥测电阻
标称值为50Ω电阻： Ω=44.50x R 标称值为800Ω电阻： Ω=8.825x R 标称值为2000Ω电阻： Ω=2202x R
【思考题】
1.电桥测电阻时，线路接通后，检流计指针总是偏向一边，无论怎样调节，电桥达不到平衡，试分析是什么原因?
答：检流计指针总是偏向一边有可能是电路短路，利用电流表检测流过各个电
阻的电流可以排查出问题所在。
2.在使用QJ 一23型直流单臂电桥测量电阻时，为什么选取的比率臂一般应使单电桥的四个测量盘尽可能用上?
答：因为四个测量盘都用上表示测得的数据有四位有效数字，这样使结果更加
精确。
3.在调节R0的过程中，若检流计相邻两次偏转方向相同或相反，各说明什么问题?下一步应当怎样调节R0，才能尽快找到平衡?
答：若后一次是增加R0的值，而且与前一次检流计偏向方向相同，那么就意
味着R0小，应继续增加R0的值；若后一次是增加R0的值，而且与前一次检流计偏向方向相反，那么说明R0的值应该在两次调节的范围之间，要尽快找到平衡就必须调节更小倍率的旋钮，观察偏转的情况。
4.为了提高电桥测量的灵敏度，应采取哪些措施?为什么?
答：(1)提高电源电压。
因为R R U S u ∆∆=0
，即电桥灵敏度与电压成正比。
(2)选用高灵敏度的检流计。
因为电桥灵敏度S 与检流计的灵敏度
成正
比，检流计灵敏度越高电桥的灵敏度也越高。
(3)减小桥路各臂阻值。
因为电桥灵敏度随着四个桥臂上的电阻值
的增大而减小，随着(
)的增加而减小，臂上的电阻
阻值选得过大，将大大降低其灵敏度，臂上的电阻阻值相差太大，也会降低其灵敏度。
但是要注意，不能使各臂电阻的负载超过其额定功率，不然将会损坏各臂电阻。
