微机电系统器件设计模型仿真及实验验证微机电系统（MEMS）技术是一种集成了机械、光学、电子和计算机技术的新型技术，逐渐应用于各个领域，包括医疗、通信、能源等。

在MEMS器件设计中，模型仿真和实验验证是非常重要的步骤，可以验证器件设计的可行性和性能表现，优化设计方案，提高研发效率。

本文将介绍MEMS器件设计模型仿真及实验验证的流程和方法，并探讨其在实际应用中的意义。

首先，MEMS器件设计的模型仿真是一种基于计算机模型的仿真技术，通过建立数学模型和使用相应的软件工具，对器件的结构和性能进行预测和分析。

常用的仿真软件包括ANSYS、COMSOL等。

模型仿真可以帮助设计人员快速建立和修改器件结构，优化材料选择和几何参数，预测器件的力学、光学、热学等性能指标。

仿真结果可以减少研发时间和成本，提高设计的准确性和可靠性。

其次，实验验证是将设计的MEMS器件制作成实际样品，并通过实验测试来验证器件的性能和功能。

实验验证可以分为两个阶段：样品制作和测试验证。

样品制作包括器件工艺流程的设计与实施，包括光刻、湿法腐蚀、离子刻蚀等工序。

测试验证包括对器件性能的定量测量和质量评估，例如使用扫描电子显微镜（SEM）观察器件结构的形貌和表面粗糙度，使用光学显微镜观察器件是否工作正常，使用激光干涉仪测试其位移或力学性能等。

在实际应用中，MEMS器件设计模型仿真和实验验证具有重要的意义。

首先，通过仿真可以提前预测器件的性能和功能，避免不必要的实验测试，减少研发时间和成本。

其次，仿真可以进行多次参数优化和设计方案的比较，最终选定性能最佳的器件方案。

而实验验证可以验证仿真结果的准确度和可靠性，确保器件在实际制造和使用过程中的性能符合设计要求。

此外，实验验证还可以发现和解决仿真无法考虑到的一些问题，如器件工艺可行性、制造工艺的复杂度等。

当然，MEMS器件设计模型仿真和实验验证也面临一些挑战。

首先，MEMS器件设计的模型仿真在建模过程中需要准确的物理特性参数和材料参数，而这些参数通常需要进行实验测试，并可能受到误差的影响。

机电一体化系统仿真实验报告一、实验目标本实验的目标是通过仿真模拟机电一体化系统，验证系统的工作原理和性能参数，探究机电一体化系统在不同工况下的响应特性。

二、实验原理机电一体化系统是由机械部分和电气部分组成的，其中机械部分包括传动装置、力传感器和负载，电气部分包括控制器和电机。

在机电一体化系统中，电机通过控制器产生驱动信号，控制负载的转动。

力传感器用于测量负载的转动产生的力，并反馈给控制器。

三、实验步骤1.搭建仿真模型：根据实验要求，选择合适的仿真软件，搭建机电一体化系统的仿真模型。

通过连接电机、控制器、传动装置、力传感器和负载，构建完整的系统。

2.设置参数：根据实验设定的工况，设置系统的参数。

包括电机的转速、传动装置的传动比、负载的转动惯量和滑动摩擦系数等。

3.运行仿真：对系统进行仿真运行，记录电机的转速、负载的转动惯量、力传感器的输出力以及电机的功率消耗等参数。

4.分析结果：根据仿真结果，分析系统在不同工况下的响应特性。

可以通过绘制曲线图或制作动画来观察系统的运动轨迹和力的变化情况。

五、实验结果与讨论根据实验设置的参数，在不同转速和负载惯量下进行了多组仿真实验，并记录了系统的各项参数。

1.转速与力的关系：随着电机转速的增加，负载的输出力也随之增加，但是增幅逐渐减小。

当转速达到一定值后，输出力和转速的关系呈现饱和状态。

2.负载惯量与转速的关系：在给定转速范围内，随着负载惯量的增加，电机的转速逐渐降低。

这是因为负载惯量增加会增加系统的惯性，降低了电机的响应速度。

3.功率消耗的变化：随着转速和负载惯量的增加，电机的功率消耗呈现增加的趋势。

这是因为转速和负载惯量的增加会增加电机的负载，使其需要输出更大的功率来维持转速。

四、实验总结通过此次实验，我们深入了解了机电一体化系统的工作原理和性能特点。

在不同工况下，电机的转速、负载的力输出、功率消耗等参数都有相应的变化。

通过仿真实验，我们可以准确地预测系统在不同工况下的性能表现，为设计和优化机电一体化系统提供了依据。

机电工程中的虚拟仿真技术应用在机电工程中，虚拟仿真技术的应用越来越广泛，它不仅提供了全新的设计思路和工程解决方案，同时也大大降低了工程实施的风险和成本。

本文将从虚拟仿真技术的定义、应用领域以及优势等方面展开讨论。

首先，虚拟仿真技术是指将实际的物理系统建模并模拟出来，通过计算机技术呈现出来，从而实现对系统行为的分析和评估。

在机电工程中，虚拟仿真技术可以应用于多个领域，如机械设计、电气设计、建筑设计等。

比如，在机械设计中，可以使用虚拟仿真技术对机械结构进行优化，预测其性能并提前发现问题，从而避免设计缺陷导致的问题。

其次，虚拟仿真技术在机电工程中的优势不言而喻。

首先，虚拟仿真技术能够提供更加直观、全面的信息展示，通过模型的移动、拆装等操作，使设计师能够更好地理解和分析机械、电气系统的运行原理。

其次，虚拟仿真技术能够提供更加准确、可靠的仿真结果，通过对各种工况的模拟，设计师可以评估不同方案的性能，并选择最优解。

此外，虚拟仿真技术还能够提高工程实施的效率和安全性。

在施工阶段，通过虚拟仿真技术可以模拟出施工过程中可能出现的问题，并进行预防和控制。

在设备运行阶段，虚拟仿真技术可以预测设备的故障，及时采取维修措施，避免设备停机时间过长和生产损失。

虚拟仿真技术的应用还可以扩展到项目管理和教育培训等领域。

在项目管理中，通过虚拟仿真技术可以模拟出项目的整个生命周期，并进行优化和控制，从而提高项目的成功率和效率。

在教育培训中，虚拟仿真技术可以提供更加直观、实战性强的教学环境，帮助学生更好地理解机电工程的原理和应用。

当然，虚拟仿真技术的应用也面临一些挑战。

首先，虚拟仿真技术的成本较高，需要配备高性能的计算机和专业的软件。

其次，虚拟仿真技术的结果和实际情况可能存在一定的差距，需要结合实际情况进行修正。

此外，虚拟仿真技术的应用还需要相关专业人员进行操作和分析，对技术人员的需求较高。

综上所述，虚拟仿真技术在机电工程中的应用具有广阔的前景和重要的意义。

1、分析机械传动系统的阻尼、刚度对系统性能的影响。

阻尼对系统性能的影响①阻尼力包括静摩擦力、库伦摩擦和粘滞摩擦阻力。

②摩擦力对快速响应产生不利影响。

③随静摩擦力的增大，系统的回程误差增大。

④库伦摩擦相当于系统负载。

⑤动静摩擦变化过大易引起低速爬行。

⑥粘性摩擦系数要影响系统相对阻尼比的大小，影响系统稳定性。

刚度比对系统性能的影响①失动量：系统的刚度越大，因静摩擦力的作用而产生的传动部件的变形小，系统的失动量也越小。

②固有频率：系统的刚度越大，固有频率越高。

可以避开控制系统或者驱动系统的频带，避免产生共振。

③稳定性：刚度对系统的开环稳定性没有影响，而对闭环系统的稳定性有很大影响，提高系统的刚度可以增加闭环系统的稳定性。

2、分析饱和非线性和间隙非线性环节对系统产生的影响。

饱和非线性对系统产生的影响：①在大信号作用下饱和特性使系统开环增益下降，对动态响应的平稳性有利。

②如果饱和点过低，则在提高系统稳定性的同时，将使系统的快速性和稳态跟踪精度有所下降。

③带饱和的控制系统，一般在大起始偏离下总是具有收敛的性质，系统最终可能稳定，最坏的情况就是自振，使系统丧失闭环控制作用，而不会造成愈偏愈大的不稳定状态。

间隙非线性系统对系统的影响：①间隙特性类似于线性系统的滞后环节，但不完全等价，一般会使系统的稳态误差增大，动态性能变差，振荡↑，稳定性↓。

②由于闭环校正的作用，间隙较小时只会引起滞后，对输出精度影响不大。

③当间隙增大到一定数值后，间隙特性不但影响输出精度还会影响系统稳定性。

3、分析比较采用LTI和Simulink工具在进行系统分析和设计中的优缺点，在实际分析中应如何正确使用二者。

采用LTI分析比较方便，符合古典控制理论设计方法的习惯，它主要采用频率特性方法对系统进行分析和设计，只适用于线性系统的分析。

Simulink仿真方法从时域仿真的角度对系统进行分析，其特点是直观，并且可以记录和显示中间结果，对非线性环节的分析、扰动的分析更加方便。

复杂机电系统的建模与仿真技术研究现代机电技术越来越注重复杂系统的研究和开发，但是复杂系统往往由多个子系统的耦合构成，使得系统的设计、测试和优化等方面变得极为复杂和困难。

在这方面，建模和仿真技术的快速发展为复杂机电系统的研究提供了一种新的途径。

一、复杂机电系统的建模建模是复杂机电系统研究的重要基础，合理的建模可以快速的形成有效的仿真模型。

当然，建模的方法和技术是多种多样的，常见的有基于数学模型的建模方法，基于物理模型的建模方法和神经网络建模方法等等。

但是不管采用何种建模方法，建模效果好坏的关键在于模型的准确性和可靠性。

下面以数学模型为例，对复杂机电系统建模的几个关键点进行探讨。

1. 选择合适的建模工具选择合适的建模工具是建立复杂机电系统的数学模型的首要任务。

例如在机电一体化系统中因为涉及到多学科交叉，如电、机、液体等领域，因此在进行建模时需要采用比较通用的模型语言如Modelica或者MATLAB/Simulink等。

此外在涉及到特定领域，如风电系统、电力工程等，需要采用相应的软件，如ANSYS等。

当然，选择合适的建模工具不仅与领域有关，也需要考虑建模的复杂程度、重复利用性等因素。

2. 建立合理的变量模型建立复杂机电系统的数学模型，还需要考虑变量的建模。

系统中的变量包括输入、输出和控制变量等，它们具有不同的物理意义和参考系。

在模型建立过程中，需要建立一套合理的变量模型来表示系统的物理特征。

通常来说，在进行机电系统的变量建模时，需要将其分为机械、电气、液压和控制四个方面。

对于机械系统，常见的变量有位移、速度和加速度等。

对于电气系统，常见的变量有电流、电势和电磁力等。

液压系统中需要表达变量如液压油压力、流速等。

控制方面常用的变量如误差、控制量等。

理性建立合理的变量模型对模型的准确性和可靠性具有至关重要的意义。

3. 导出正确的物理方程机电的数学模型通常是由一系列的微分方程和代数方程组成的，因此构建数学模型的关键在于正确的表示物理方程。

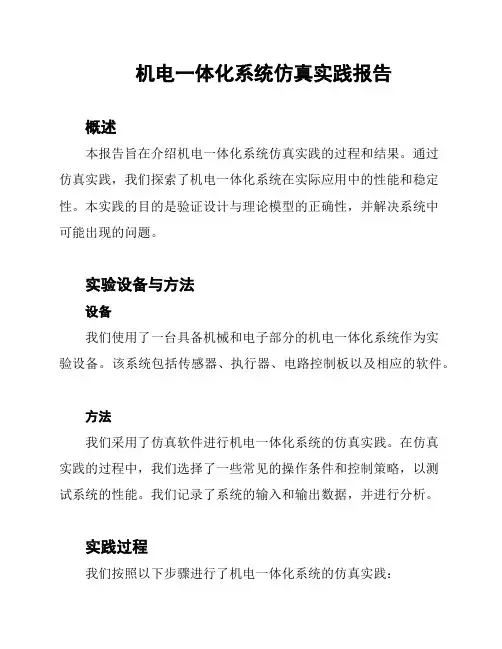

机电一体化系统仿真实践报告概述本报告旨在介绍机电一体化系统仿真实践的过程和结果。

通过仿真实践，我们探索了机电一体化系统在实际应用中的性能和稳定性。

本实践的目的是验证设计与理论模型的正确性，并解决系统中可能出现的问题。

实验设备与方法设备我们使用了一台具备机械和电子部分的机电一体化系统作为实验设备。

该系统包括传感器、执行器、电路控制板以及相应的软件。

方法我们采用了仿真软件进行机电一体化系统的仿真实践。

在仿真实践的过程中，我们选择了一些常见的操作条件和控制策略，以测试系统的性能。

我们记录了系统的输入和输出数据，并进行分析。

实践过程我们按照以下步骤进行了机电一体化系统的仿真实践：1. 设计系统的理论模型。

2. 运行仿真软件，导入系统的模型和初始参数。

3. 设置操作条件和控制策略。

4. 运行仿真并记录系统的输入和输出数据。

5. 分析数据并评估系统的性能和稳定性。

实践结果与分析通过仿真实践，我们获得了机电一体化系统在不同操作条件和控制策略下的性能数据。

根据数据分析，我们得出以下结论：1. 系统在某些操作条件下表现良好，但在其他条件下性能有所下降。

2. 控制策略的选择对系统性能有重要影响。

3. 在实际应用中，需要进一步优化系统的设计和控制策略，以提高性能和稳定性。

结论通过机电一体化系统的仿真实践，我们验证了系统的设计与理论模型的正确性，并对系统的性能和稳定性进行了评估。

我们还得出了一些有关操作条件和控制策略的结论，并提出了优化系统的建议。

这些结果对于实际应用中的机电一体化系统设计与优化具有重要的参考价值。

---以上是机电一体化系统仿真实践报告的概述和主要内容。

如需进一步了解实验结果和分析，请参阅完整的报告。

机电系统的模拟仿真与分析电子与电气工程是现代科技领域中至关重要的学科之一。

随着科技的不断发展，机电系统的模拟仿真与分析在电子与电气工程中扮演着重要的角色。

本文将探讨机电系统的模拟仿真与分析的意义、方法以及应用。

一、机电系统的模拟仿真与分析的意义机电系统是由电气设备和机械设备组成的复杂系统，广泛应用于各个领域，如工业制造、交通运输、能源等。

通过对机电系统进行模拟仿真与分析，可以帮助工程师更好地理解系统的运行原理和性能特点，提前发现潜在问题，优化设计方案，提高系统的可靠性和效率。

二、机电系统的模拟仿真与分析的方法1. 建立数学模型：首先，需要对机电系统进行建模，将其抽象成数学方程或模型。

这一步骤需要对系统的结构、参数、工作原理等进行深入的了解和分析。

常用的建模方法包括等效电路法、微分方程法、状态空间法等。

2. 选择仿真工具：在建立数学模型之后，需要选择合适的仿真工具进行仿真分析。

目前市场上有很多专业的仿真软件，如MATLAB、Simulink、ANSYS等。

这些软件提供了丰富的模型库和仿真工具，能够辅助工程师进行系统的仿真分析。

3. 进行仿真实验：通过仿真软件，可以对机电系统进行各种仿真实验。

例如，可以模拟不同工况下系统的运行情况，分析系统的响应特性、能耗、稳定性等。

仿真实验可以帮助工程师更好地理解系统的性能，并进行参数优化和设计改进。

4. 分析仿真结果：在进行仿真实验后，需要对仿真结果进行分析和评估。

通过对仿真结果的分析，可以了解系统的优势和不足之处，找出问题所在，并提出改进措施。

这一步骤需要运用工程知识和经验，结合仿真结果进行综合分析。

三、机电系统的模拟仿真与分析的应用机电系统的模拟仿真与分析在实际工程中有着广泛的应用。

以下是几个常见的应用领域：1. 工业制造：在工业制造领域，机电系统的模拟仿真与分析可以帮助工程师优化生产线的布局和运行参数，提高生产效率和产品质量。

通过仿真实验，可以模拟不同工况下的生产线运行情况，分析瓶颈和优化方案，提高生产线的整体性能。

机电控制系统仿真报告
机电控制系统仿真报告
1. 引言
机电控制系统是由机械设备和电气控制系统组成的一种复杂系统。

为了提高机电控制系统的性能和效率，我们选择了仿真方法来验证和优化控制参数。

本报告将介绍我们仿真的研究内容和结果。

2. 研究内容
我们选取了一个典型的机电控制系统——直流电机驱动的位置控制系统作为研究对象。

该系统由直流电机、编码器、驱动器和控制器组成。

我们主要研究了位置控制器参数的选择和电机转速的响应。

3. 研究方法
为了仿真该机电控制系统，我们使用了MATLAB/Simulink软件工具。

该工具提供了丰富的模块库和仿真环境，可以方便地搭建机电控制系统模型并进行仿真分析。

4. 研究结果
我们首先选择了几组不同的位置控制器参数进行仿真。

通过对比不同参数下系统的响应曲线，我们发现某些参数组合能够显著提高系统的稳定性和响应速度。

接着，我们分别改变电机输入端的转矩和负载惯量，观察电机转速的响应情况。

仿真结果显示，在一定范围内，电机的转速与负载情况呈线性关系，并且转矩越大，转速越慢。

5. 结论与展望
通过仿真分析，我们得出了一些结论：合理选择位置控制器参数可以改善机电控制系统的性能；电机转速与负载情况呈线性关系。

未来，我们将进一步完善仿真模型，探索其他因素对机电控制系统的影响，并通过仿真优化参数和控制策略，进一步提升系统的性能。

机电一体化系统的建模与仿真技术研究机电一体化系统是由机械、电子、控制、软件等多个领域组成的智能系统，在现代工业领域中得到了越来越广泛的应用。

机电一体化系统具有高度的智能化、机动化和自动化特点，使现代机械设备不断地朝着高速度、高精度、高质量和高效能的方向发展，成为生产力的重要支撑。

机电一体化系统的建模与仿真技术是现代化机械设计的重要手段之一，其目的是通过计算机仿真来验证机械系统的设计和功能，从而提高机械系统的可靠性和性能。

机电一体化系统的建模与仿真技术涉及到机械、电子、控制、软件等多个领域，需要采用多学科的知识和技术来解决问题。

机电一体化系统的建模方法主要有物理建模、系统建模和行为建模三种。

物理建模主要是通过解析方法或模型法来描述、建立机械系统的物理模型，即将系统模型化为组成其系统的基本部件，通过连接及约束关系组成完整的系统模型。

系统建模是将机械系统分解为各个部件，建立系统的框图，并通过框图来描述各个部件之间的关系和信号传递。

行为建模是通过对系统的运动规律、逻辑关系和控制策略等进行描述来建立系统的行为模型。

机电一体化系统的仿真方法主要有数学仿真、逻辑仿真和动态仿真三种。

数学仿真是运用计算机数值计算的方法，用算法对模型进行数学求解，从而得出系统的运行情况。

逻辑仿真是根据系统的逻辑关系和控制策略建立系统的逻辑模型，通过模拟系统的控制过程来验证系统的控制能力。

动态仿真是将机械系统的动态运动、工作过程进行全过程的仿真模拟，通过动态仿真来验证系统的性能。

在机电一体化系统的建模与仿真技术中，多学科的知识和技术是不可或缺的。

机械设计工程师需要在设计机械系统时掌握机械、材料、力学等相关知识，通过物理建模建立机械系统的物理模型，并通过计算机进行数学仿真和动态仿真。

电子工程师需要掌握电子、电路、信号等知识，通过逻辑建模建立系统的逻辑模型，并通过逻辑仿真验证系统的控制策略和控制能力。

控制工程师需要掌握控制算法、控制方法等知识，通过行为建模建立系统的行为模型，并通过数学仿真和动态仿真验证系统的运行效果。
