2 实战篇软土地区深基坑逆作法土方开挖及支撑技术应用.ppt

• （7）在机械开挖阶段，派专人负责开挖深 度及开挖流程，以及负责开挖时的质量与安 全。
• （8）挖出的土方应及时运走，严禁在放坡 顶面堆放土方。
• （9）当机械开挖到距坑底300mm时停止使用 机械开挖，应配备一定数量的人员进行人工 挖土、清槽，并适当放慢挖机开挖的速度， 使人工挖土尽量能跟上挖机的速度。人工铲 土与机械挖土必须错开时间和地点，以确保 挖土安全。
• （3）基坑开挖时，如遇同一基坑内有两台 挖土机同时施工，其间距应大于10m，挖土 机工作范围内，不允许进行其它作业。
• （4）土方开挖时要随时进行轴线复核及水 平标高测量，注意土面的平整及坑内土体 的加固区域。
• （5）挖土机开挖中严禁塔吊格构柱及围护 结构。
• （6）下雨天注意及时的排水和抽水，严禁 基坑雨水浸泡。
引起土体内剪应力增加的原因有： ①高度或深度增加，剪应力增加。 ②边坡上面荷载（静、动）增加。 ③浸水一方面使土体自重增加，另一方面水在土体中渗流产生一定 的动水压力。 ④土体竖向裂缝中的水（地下水）产生静水压力。
• 3、现场概况：该工程基础开挖深度为5m-6m ，为保证基坑开挖和建筑物地下结构部分施 工期间的安全性，需对基坑边坡进行支护， 拟采取分3层放坡开挖及D48*3.5钢花管土钉 墙支护，每层开挖深度至下层待施工土钉深 度下约500mm，并在混凝土面层完成72小时 后开挖下一层。
• 7)混凝土喷射完成后，在12h内加以覆盖或洒 水养护，保持混凝土湿润，养护时间不少于7 昼夜。
• 6、质量控制要点： • （1）对所进钢筋、水泥、必须有质量检测
书，施工前对所有材料进行试验。
• （2）锚杆的长度必须达到设计要求。 • （3）锚杆必须灌注密实。 • （4）喷层做到均匀、密实，厚度满足设计

2.2 编制施工方案之前，必须对基坑周边环境进行详细调查，主要应包括以下内容：
(1) 查明影响范围内建(构)筑物的结构类型、层数、基础类型、埋深、基础荷载大 小及上部结构现状，并应注意留下相应的证据，必要时尚应请权威部门进行相应的鉴定；
(2) 查明基坑周边的各类地下设施，包括上、下水、电缆、煤气、污水、雨水、热 力管线或管道的分布和性状；
要内容应包括：监测目的、监测项目、监控预警值、监测方法及精度要求、监
测点的布置、监测周期、工序管理和记录制度以及信息反馈系统等。
3、用于基坑支护的方法多。
(施2 工) 施方工案塔的吊优的劣布是置决定基深基坑坑工监程成测败的的关键对，因象此深应基坑包施工括方案：的编自制十然分重环要。境、基坑底部及周围土体、支护结构、地
基坑形状接近圆形或椭圆形，或局部有弧
形拱段，可充分利用结构受力特点，径向位 移小，筒壁弯矩小。
常见基坑支护方式施工图片见附图
二、深基坑工程施工方案的编制
施工方案的优劣是决定深基坑工程成败的关键，因此深基坑施工方案的编制十分 重要。
2.1 施工方案的编制依据： (1) 深基坑工程设计方案； (2) 工程地质、水文地质勘察报告； (3) 工程设计图纸； (4) 建设方招（投）标文件、工程合同及有关要求； (5) 场区周边建（构）筑物、道路、地下管线等分布情况及结构特征； (6) 国家、地方现行有关标准、规范及有关的管理规定等。
固
复合喷锚支护
钢筋网喷射混凝土面层，锚杆，另加水 泥土桩或其它支护桩，解决坑底抗隆起 稳定问题和深部整体滑动稳定问题。
坑底以下有一定厚度的软弱土层，单纯喷锚
支护不能满足要求时可考虑采用复合喷锚支 护，可兼作隔渗帷幕； 支护深度不宜超 过6m，坑底软土厚度超过4m时慎用。

2014.9.9-2014.9.20 12
2014.9.21-2014.9.29 9
2014.9.30-2014.10.3 4
2014.11.3-2014.11.12 10
分区 2.3 区
2.4 区
分层 二层 三层 四层 一层 二层 三层 四层
日期
2014.11.13-2014.11.22 2014.11.23-2014.11.29 2014.11.30-2014.12.2 2014.10.4-2014.10.13 2014.10.14-2014.10.23 2014.10.24-2014.10.30 2014.1031-2014.11.2
10
二层 2014.6.13-2014.6.22 10
三层 2014.6.23-2014.6.29 7
分区 1.2区 1.3区
2.1区
分 层 四层 一层 二层 三层 四层 一层 二层
日期
2014.6.3-2014.7.2 2014.3.18-2014.3.27 2014.3.28-2014.4.6 2014.4.7-2014.4.13 2014.4.14-2014.4.16 2014.4.8-2014.4.17 2014.4.18-2014.5.7
2020/3/25
.
9
三:土方开挖工期计划
分区 分层 日期
天
数
展示区 一层 2013.12.21-2013.12.31 11
二层 2014.1.1-2014.1.9
9
三层 2014.1.10-2014.1.17 8
四层 2014.1.18-2014.1.20 3
1.2区 一层 2014.6.3-2014.6.12
面积：10800 ㎡

预应力张拉及封锚：与结构施工预应力张拉及封锚 工艺相同
制浆
注浆
拉杆的预应力张拉
锚杆逐层向下支护施工
.
14
排桩支护
开挖前在基坑周围设置砼灌注桩，桩的排列有间隔式、双排式和连 续式，桩顶设置砼连系梁或锚桩、拉杆。施工方便、安全度好、费用低。
桩顶连系梁又称冠梁 悬臂支护桩
挡土灌注桩 排桩支护
悬臂桩的间隔式排桩支护
基坑支护工程浅析
王云正
2016年1月13日
.
1
基坑支护
深基坑支护的基本要求
确保支护结构能起挡土作用,基坑边坡保持稳定。 确保相邻的建(构)筑物、道路、地下管线的安全。 不因土体的变形、沉陷、坍塌受到危害。 通过排降水,确保基础施工在地下水位以上进行。
.
2
基坑(槽)支护
基坑的分级
一级基坑：重要工程，支护结构与基础结构合一工程，开挖深度＞ 12m，临近建筑物、重要设施在开挖深度以内；开挖影响范围内有历史或 近代优秀建筑、重要管线需严加保护；
三级基坑：开挖深度＜6m，且无特别要求的基坑； 二级基坑：不属于一级或三级的其它基坑。
基坑类别
一级基坑 二级基Βιβλιοθήκη 三级基坑基坑变形的监控值 mm
支护结构 墙顶位移
支护结构墙体 最大位移
30
50
60
80
80
.
100
地面最大沉降
30
60
100
3
常
水泥挡土墙式
用
的
支
护
结
构
体
排桩与板墙式
系
边坡稳定式
深层搅拌水泥土桩墙
开山牌MGY-60型 风动冲击式锚杆钻机
冲击式钻机造孔

逆作法施工的未来发展
智能化和自动化
绿色化发展
随着技术的发展，未来逆作法施工将更加 智能化和自动化，提高施工效率和精度。
未来逆作法施工将更加注重环保和节能， 推动绿色化发展。
标准化和规范化
拓展应用领域
未来逆作法施工将进一步完善相关的标准 和规范，推动行业的标准化和规范化发展 。
未来逆作法施工将拓展应用到更多的领域 ，如城市基础设施、地下空间开发等。
逆作法施工过程中需要进行节点处理 ，需要采取有效的技术措施，以保证 节点的连接质量和稳定性。
混凝土浇筑技术
逆作法施工过程中需要进行大量的混 凝土浇筑，需要采取有效的技术措施 ，以保证混凝土的浇筑质量和浇筑效 率。
PART 03
逆作法施工实例
REPORTING
某商业中心逆作法施工实例
总结词
大型商业中心
PART 05
结论
REPORTING
逆作法施工的重要地位
逆作法施工是现代建筑行业中的 一种重要技术，具有不可替代的
地位。
逆作法施工在提高建筑物的稳定 性和安全性方面具有显著优势， 能够有效地减少建筑物的沉降和
变形。
逆作法施工在城市建设中具有广 泛的应用前景，特别是在高层建
筑、地铁、隧道等工程领域。
通过先行完成顶板和柱 ，有效减少土方开挖和 边坡支护的工作量，降 低施工风险。
由于土方开挖和结构施 工可以同时进行，因此 可以缩短整体施工周期 。
逆作法可以有效减少土 方开挖和边坡支护的费 用，降低工程成本。
逆作法施工对周围环境 的影响较小，有利于环 境保护。
逆作法的发展历程
01
02
03
起源
逆作法最早起源于欧洲， 主要用于地下铁道和高层 建筑的地下室施工。

有锚板桩的 双层围檩插桩法
是先沿板桩边线搭设双层围檩支架,然 后将板桩依次在双层围檩中全部插好,形 成一个高大的板桩墙。待四角封闭合拢 后,再按阶梯形逐渐将板桩一块块打至设 计标高。该打法可保证平面尺寸准确和 板桩垂直度,但施工速度慢
.
有锚板桩的 双层围檩插桩法
19
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
地下连续墙导墙
.
21
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
连续墙成槽机械
成槽机
抓斗式
冲击式
铣槽机
.
多头钻
22
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
预应力张拉及封锚：与结构施工预应力 张拉及封锚工艺相同
制浆
注浆
拉杆的预应力张拉
.
锚杆逐层向下支护施工
13
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
排桩支护
开挖前在基坑周围设置砼灌注桩，桩的排列有间隔式、 双排式和连续式，桩顶设置砼连系梁或锚桩、拉杆。施工方 便、安全度好、费用低。
.
进入下一层土8
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
是在未开挖的 土层立壁上钻孔至 设计深度，孔内放 入拉杆，灌入水泥 砂浆与土层结合成 抗拉力强的锚杆， 锚杆一端固定在坑 壁结构上，另一端 锚固在土层中，将 立壁土体侧压力传 至深部的稳定土层

高层建筑施工
二、逆作法的发展和应用
逆作法
逆作法施工技术是高层建筑多层地下室和其他多 层地下结构的有效方法。国内外在多层地下结构施工
中已广泛应用。
据统计，我国建成的高层建筑累计已超过1.3亿平
方米，高度超过100m的超高层建筑已超过200幢。
高层建筑最深的地下室基坑为6层，深度-26.2m。国 外已达13层。深基坑支护方法很多，每一种基坑支护
逆作法

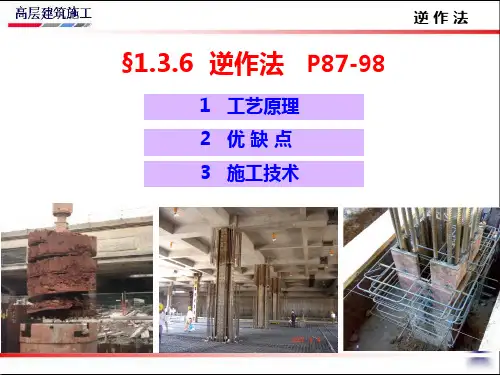

§1.3.6 逆作法 P87-98
1 工艺原理 2 优缺点 3 施工技术
高层建筑施工
一、逆作法的定义
逆作法
1. 高层建筑为什么要做多层地下室？
逆作法是高层建筑多层地下室和其他多层地下结构的 有效方法。
1）补偿基础的定义：
宽阔的基础底面使受力层范围扩大，较大的埋置深度 和中空结构形式使开挖卸去的土体自重抵偿了上部结 构传来的部分荷载在地基中引起的附加荷载。
1159267843021...顶边路挖破挖地中地板桩面地路地下间下施施恢下面下一柱二工工复 二挖 一 层施层通层土层底侧工底地侧车土土板墙板面墙施施工工 工程施工完成
逆作法
高层建筑施工
图示逆作法施工过程
逆作法
立柱桩和立柱成孔
高层建筑施工
四、逆作法的优缺点
逆作法
1. 优点
1）缩短工程施工总工期
1）浇筑方法
a. 利用土模浇筑梁板（适用于较好的土质）
b. 搭设梁模板支板模板（适用于较差的土质）
注意减小梁板支撑的沉降和变形，以及竖向构件 的上下连接和混凝土的浇筑。
减小变形和沉降的方法有：浇筑一层素混凝土和铺 设一层砂垫层。
2）施工缝的浇筑方法
a. 直接法 b. 充填法 c. 注浆法

②当楼盖梁板整浇作为水平支撑体系时，应满足承载力、 刚度及抗裂要求。在出土口处先施工板下梁系形成水平支撑 体系时，应按空间框架方法计算内力和变形，肋梁应按偏心 受压杆件验算构件的承载力和稳定性。
肋梁应留出插筋以便与混凝土墙体的竖筋连接。当采用梁 板分次浇筑施工时，肋梁上应留出箍筋以便于后浇混凝土的 施工。
二级 除一级和三级外的基坑属二级基坑
三级 开挖深度小于7m，且周围环境无特别要求时的基坑
5.1.4 逆作法结构设计时的荷载组合
1 抗倾覆及抗滑移时，应按承载力极限状态下荷载效 应的基本组合进行组合，其分项系数应为1.0。
2 当计算围护结构、水平和竖向结构承载力时，上部 结构传来的荷载效应、相应的地基反力及这部分结构 所直接承受的施工荷载效应应按承载力极限状态下荷 载效应的基本组合进行组合，并应采用相应的分项系 数。
安全等级与重要性系数
安全等级的划分与重要性系数的确定是对 逆作法工程的重要性的认识及计算参数的 确定，安全等级的划分是个难度很大的问 题，定量说明很难。采用按逆作法基坑支 护破坏的后果分为很严重、严重及不严重 三种情况分别对应于三个安全等级，其重 要性系数的选用与《建筑结构设计统一标 准》相一致。
将围护结构看做一竖向放置的弹性地基梁，开挖面以 下土体对围护结构的支撑作用用弹性支座模拟，墙后 土体对围护结构的作用用已知的分布力来代替。
5.2 弹性地基梁法的计算简图
图5.2.1 弹性地基梁法的计算简图
5.2围护结构设计-2
上图为一典型基坑开挖过程的计算简图。取围护长度为b的一段作 为分析对象，列出弹性地基梁的变形微分方程。
5.0．逆作法一般流程
基坑支护结构与主体结构相结合，即围护结构采用“两墙合一” 的地下室连续墙，既作为基坑的围护结构又作为地下室的外墙； 地下结构的水平梁板体系替代水平支撑体系；结构的柱子和柱下 桩作为竖向支承系统。
