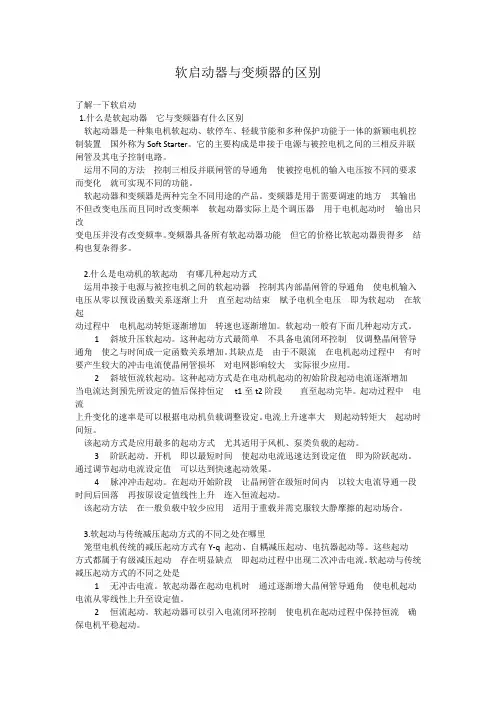

软启动器和变频器

1.什么是软起动器？它与变频器有什么区别？软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。

它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。

运用不同的方法，控制三相反并联闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。

软起动器和变频器是两种完全不同用途的产品。

变频器是用于需要调速的地方，其输出不但改变电压而且同时改变频率；软起动器实际上是个调压器，用于电机起动时，输出只改变电压并没有改变频率。

变频器具备所有软起动器功能，但它的价格比软起动器贵得多，结构也复杂得多。

2.什么是电动机的软起动？有哪几种起动方式？运用串接于电源与被控电机之间的软起动器，控制其部晶闸管的导通角，使电机输入电压从零以预设函数关系逐渐上升，直至起动结束，赋予电机全电压，即为软起动，在软起动过程中，电机起动转矩逐渐增加，转速也逐渐增加。

软起动一般有下面几种起动方式。

（1）斜坡升压软起动。

这种起动方式最简单，不具备电流闭环控制，仅调整晶闸管导通角，使之与时间成一定函数关系增加。

其缺点是，由于不限流，在电机起动过程中，有时要产生较大的冲击电流使晶闸管损坏，对电网影响较大，实际很少应用。

（2）斜坡恒流软起动。

这种起动方式是在电动机起动的初始阶段起动电流逐渐增加，当电流达到预先所设定的值后保持恒定（t1至t2阶段），直至起动完毕。

起动过程中，电流上升变化的速率是可以根据电动机负载调整设定。

电流上升速率大，则起动转矩大，起动时间短。

该起动方式是应用最多的起动方式，尤其适用于风机、泵类负载的起动。

（3）阶跃起动。

开机，即以最短时间，使起动电流迅速达到设定值，即为阶跃起动。

通过调节起动电流设定值，可以达到快速起动效果。

（4）脉冲冲击起动。

在起动开始阶段，让晶闸管在级短时间，以较大电流导通一段时间后回落，再按原设定值线性上升，连入恒流起动。

该起动方法，在一般负载中较少应用，适用于重载并需克服较大静摩擦的起动场合。

3.软起动与传统减压起动方式的不同之处在哪里？笼型电机传统的减压起动方式有Y-q 起动、自耦减压起动、电抗器起动等。

这些起动方式都属于有级减压起动，存在明显缺点，即起动过程中出现二次冲击电流。

软起动与传统减压起动方式的不同之处是：（1）无冲击电流。

软起动器在起动电机时，通过逐渐增大晶闸管导通角，使电机起动电流从零线性上升至设定值。

（2）恒流起动。

软起动器可以引入电流闭环控制，使电机在起动过程中保持恒流，确保电机平稳起动。

（3）根据负载情况及电网继电保护特性选择，可自由地无级调整至最佳的起动电流。

4.什么是电动机的软停车？电机停机时，传统的控制方式都是通过瞬间停电完成的。

但有许多应用场合，不允许电机瞬间关机。

例如：高层建筑、大楼的水泵系统，如果瞬间停机，会产生巨大的“水锤”效应，使管道，甚至水泵遭到损坏。

为减少和防止“水锤”效应，需要电机逐渐停机，即软停车，采用软起动器能满足这一要求。

在泵站中，应用软停车技术可避免泵站的“拍门”损坏，减少维修费用和维修工作量。

软起动器中的软停车功能是，晶闸管在得到停机指令后，从全导通逐渐地减小导通角，经过一定时间过渡到全关闭的过程。

停车的时间根据实际需要可在0 ~ 120s调整。

5.软起动器是如何实现轻载节能的？笼型异步电机是感性负载，在运行中，定子线圈绕组中的电流滞后于电压。

如电机工作电压不变，处于轻载时，功率因数低，处于重载时，功率因数高。

软起动器能实现在轻载时，通过降低电机端电压，提高功率因数，减少电机的铜耗、铁耗，达到轻载节能的目的；负载重时，则提高电机端电压，确保电机正常运行。

6.软起动器具有哪些保护功能？（1）过载保护功能：软起动器引进了电流控制环，因而随时跟踪检测电机电流的变化状况。

通过增加过载电流的设定和反时限控制模式，实现了过载保护功能，使电机过载时，关断晶闸管并发出报警信号。

（2）缺相保护功能：工作时，软起动器随时检测三相线电流的变化，一旦发生断流，即可作出缺相保护反应。

（3）过热保护功能：通过软起动器部热继电器检测晶闸管散热器的温度，一旦散热器温度超过允许值后自动关断晶闸管，并发出报警信号。

（4）其它功能：通过电子电路的组合，还可在系统中实现其它种种联锁保护。

7.什么是软起动MCC控制柜？MCC（Motor Control Center）控制柜，即电动机控制中心。

软起动MCC控制柜由以下几部分组成：（1）输入端的断路器，（2）软起动器（包括电子控制电路与三相晶闸管），（3）软起动器的旁路接触器，（4）二次侧控制电路（完成手动起动、遥控起动、软起动及直接起动等功能的选择与运行），有电压、电流显示和故障、运行、工作状态等指示灯显示。

8.有的软起动器为什么装有旁路接触器？大多数软起动器在晶闸管两侧有旁路接触器触头，其优点是：（1）控制柜具有了两种起动方式（直接起动、软起动）。

（2）软起动结束，旁路接触器闭合，使软起动器退出运行，直至停车时，再次投入，这样即延长了软起动器的寿命，又使电网避免了谐波污染，还可减少软起动器中的晶闸管发热损耗。

9.软起动MCC控制柜有哪些扩展功能？将软起动MCC控制柜进一步加以组合，可以实现多种复合功能。

例如：将两台控制柜加上控制逻辑，可以组成“一用一备方案”，用于大楼的消防系统与喷淋泵、生活泵等系统。

如果配上PC（可编程序控制器），则可以实现消防泵定时（如半个月）自动检测，定时自动关闭；加上相应的控制逻辑，则可以对消防泵及各个系统运转是否正常实施平时检测时，定时低速低水压（不出水）运行；在灭火时，则实施全速满载运行。

将若干台电机加上控制逻辑组合，可以组成生活泵系统或其它专用系统，按需要量逐次打开各台电机，也可逐次减少电机，实现最佳效率运行。

还可以根据客户要求，实现多台电机每次自动转换运行，使各台电机都处于同等的运行寿命期。

10.软起动器适用于哪些场合？原则上，笼型异步电动机凡不需要调速的各种应用场合都可适用。

目前的应用围是交流380V（也可660V），电机功率从几千瓦到800kW。

软起动器特别适用于各种泵类负载或风机类负载，需要软起动与软停车的场合。

同样对于变负载工况、电动机长期处于轻载运行，只有短时或瞬间处于重载场合，应用软起动器（不带旁路接触器）则具有轻载节能的效果★变频器工作原理变频器主要由整流（交流变直流）、滤波、再次整流（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成的。

[注:再次整流（直流变交流）叫法是逆变! ]1. 电机的旋转速度为什么能够自由地改变？*1: r/min电机旋转速度单位：每分钟旋转次数，也可表示为rpm.例如：2极电机50Hz 3000 [r/min]4极电机50Hz 1500 [r/min]$电机的旋转速度同频率成比例本文中所指的电机为感应式交流电机，在工业中所使用的大部分电机均为此类型电机。

感应式交流电机（以后简称为电机）的旋转速度近似地确决于电机的极数和频率。

由电机的工作原理决定电机的极数是固定不变的。

由于该极数值不是一个连续的数值（为2的倍数，例如极数为2，4，6），所以一般不适和通过改变该值来调整电机的速度。

另外，频率能够在电机的外面调节后再供给电机，这样电机的旋转速度就可以被自由的控制。

因此，以控制频率为目的的变频器，是做为电机调速设备的优选设备。

n = 60f/pn: 同步速度f: 电源频率p: 电机极对数$ 改变频率和电压是最优的电机控制方法如果仅改变频率而不改变电压，频率降低时会使电机出于过电压（过励磁），导致电机可能被烧坏。

因此变频器在改变频率的同时必须要同时改变电压。

输出频率在额定频率以上时，电压却不可以继续增加，最高只能是等于电机的额定电压。

例如：为了使电机的旋转速度减半，把变频器的输出频率从50Hz改变到25Hz，这时变频器的输出电压就需要从400V改变到约200V2. 当电机的旋转速度（频率）改变时，其输出转矩会怎样？*1: 工频电源由电网提供的动力电源（商用电源）*2: 起动电流当电机开始运转时，变频器的输出电流------变频器驱动时的起动转矩和最大转矩要小于直接用工频电源驱动------电机在工频电源供电时起动和加速冲击很大，而当使用变频器供电时，这些冲击就要弱一些。

工频直接起动会产生一个大的起动电流。

而当使用变频器时，变频器的输出电压和频率是逐渐加到电机上的，所以电机起动电流和冲击要小些。

通常，电机产生的转矩要随频率的减小（速度降低）而减小。

减小的实际数据在有的变频器人生如梦22:44:40手册中会给出说明。

通过使用磁通矢量控制的变频器，将改善电机低速时转矩的不足，甚至在低速区电机也可输出足够的转矩。

3.当变频器调速到大于50Hz频率时，电机的输出转矩将降低通常的电机是按50Hz电压设计制造的，其额定转矩也是在这个电压围给出的。

因此在额定频率之下的调速称为恒转矩调速. (T=Te, P<=Pe)变频器输出频率大于50Hz频率时，电机产生的转矩要以和频率成反比的线性关系下降。

当电机以大于50Hz频率速度运行时，电机负载的大小必须要给予考虑，以防止电机输出转矩的不足。

举例，电机在100Hz时产生的转矩大约要降低到50Hz时产生转矩的1/2。

因此在额定频率之上的调速称为恒功率调速. (P=Ue*Ie)4. 变频器50Hz以上的应用情况大家知道, 对一个特定的电机来说, 其额定电压和额定电流是不变的.如变频器和电机额定值都是: 15kW/380V/30A, 电机可以工作在50Hz以上当转速为50Hz时, 变频器的输出电压为380V, 电流为30A. 这时如果增大输出频率到60Hz, 变频器的最大输出电压电流还只能为380V/30A. 很显然输出功率不变. 所以我们称之为恒功率调速.这时的转矩情况怎样呢?因为P=wT (w:角速度, T:转矩). 因为P不变, w增加了, 所以转矩会相应减小.我们还可以再换一个角度来看:电机的定子电压U = E + I*R (I为电流, R为电子电阻, E为感应电势)可以看出, U,I不变时, E也不变.而E = k*f*X, (k:常数, f: 频率, X:磁通), 所以当f由50-->60Hz时, X会相应减小对于电机来说, T=K*I*X, (K:常数, I:电流, X:磁通), 因此转矩T会跟着磁通X减小而减小.同时, 小于50Hz时, 由于I*R很小, 所以U/f=E/f不变时, 磁通(X)为常数. 转矩T和电流成正比. 这也就是为什么通常用变频器的过流能力来描述其过载(转矩)能力. 并称为恒转矩调速(额定电流不变-->最大转矩不变)结论: 当变频器输出频率从50Hz以上增加时, 电机的输出转矩会减小.5. 其他和输出转矩有关的因素发热和散热能力决定变频器的输出电流能力，从而影响变频器的输出转矩能力。
