锅炉受热面管的腐蚀损伤分析

锅炉受热面管子的检查及维修摘要我们在锅炉的维修检查中，常常遇到受热面管子的爆管、磨损，泄露等现象，因此受热面管子的检查及维修就显得尤为重要。

关键词受热面管子；检查；换管锅炉受热面管子包括：水冷壁管和对流管束。

锅炉本体受热面管子的常见缺陷有：腐蚀、裂纹、变形、泄漏、磨损、水垢等。

这六种缺陷称为“六大缺陷”。

尽管锅炉结构型式不同，但在使用中出现的缺陷，一般都离不开这六种损坏形式。

因此，无论在使用、维护、检查和修理中，必须要特别重视。

1 锅炉受热面管子的主要作用水冷壁是水管锅炉的主要蒸发受热面。

一般是贴着炉膛内壁并排布置许多水管组成的。

下端与各自的下集箱联接，上端与上集箱或锅筒联接。

它的主要作用是吸收炉膛内的热能，在管内汽化形成汽水混合物，或使水温提高，降低炉膛内壁墙体温度，保护炉墙，防止结渣。

对流管束与上下锅筒相连，其主要作用就是吸收热量传给水和蒸汽及作为锅炉水循环的上升部分。

2 锅炉受热面管子的检查检查受热面管子的方法有目测、手摸、打磨、测厚、样板测量及割管取样进行金相分析等。

目测宏观检查管子的积灰、结垢情况。

检查受热面管子的磨损情况，包括蒸汽吹灰器和水吹灰器开孔周围水冷壁的吹灰磨损、锅炉各种开孔处的漏风磨损、冷灰斗斜坡水冷壁的落渣磨损、燃烧器两侧水冷壁的煤粒磨损及存在相对运动部位的摩擦磨损；检查冷灰斗斜坡水冷壁有无因落物造成的机械砸伤，有无因冷激造成的热疲劳裂纹；检查蒸汽吹灰器孔、水吹灰器孔、人孔门、观火孔等水冷壁开孔处有无因应力集中或漏风、漏水导致热疲劳而产生的裂纹；检查锅炉四角有无因应力集中而产生的应力裂纹；对钢梁等附件处的水冷壁焊接进行应力裂纹检查；检查高热负荷区管子有无热疲劳裂纹；检查高热负荷区域水管子的高温腐蚀情况；对水冷壁的上、下联箱管座焊口进行检查，对对流管束的上、下锅筒管座焊口进行检查。

并定期检查锅筒和联箱内部的洁净程度，是否有焊渣等杂物；对膜式水冷壁，检查鳍片有无开裂、漏风、漏水现象，定期割下监视管进行金属及化学监督检查。

锅炉受热面爆管原因分析及防范措施锅炉在工业生产中起着至关重要的作用，而锅炉受热面爆管是一种常见的事故，可能会造成较大的安全隐患和生产损失。

对于锅炉受热面爆管的原因进行分析，并采取相应的防范措施，对于保障生产安全和提高锅炉运行效率具有十分重要的意义。

1.水质问题水垢是导致锅炉受热面爆管的主要原因之一。

当水中含有较多的钙、镁等离子时，易在受热面上析出沉积物，形成水垢。

水垢的热导率较低，导致受热面温度升高，从而造成了受热面的变形和损坏，最终引发爆管事故。

2.锅炉操作不当锅炉操作的不当也是导致受热面爆管的原因之一。

如果锅炉水位过低、过热温度过高或进水量不足等操作不当的情况下运行锅炉，会导致受热面温度升高，从而引发受热面爆管。

3.锅炉设计缺陷在锅炉设计中，如果受热面的材质选择不当、受热面结构设计不合理等问题存在，也会导致受热面爆管。

例如受热面弯曲半径过小、焊接质量不过关等问题都可能成为导致受热面爆管的隐患。

4.过热过热是导致锅炉受热面爆管的常见原因之一。

在运行过程中，过热面积水减少，受热面温度会急剧升高，如果锅炉在这种情况下继续运行，会导致受热面的变形和损坏，最终产生爆管。

二、锅炉受热面爆管的防范措施1.合理选择和处理水质对于水质问题，可以通过水处理设备对水进行适当的软化处理，减少水中溶解的盐类离子和杂质的含量，避免在受热面上形成水垢，从而减少受热面爆管的风险。

2.严格执行操作规程对于锅炉操作不当而导致的受热面爆管，可以通过严格执行操作规程，加强人员培训和管理，确保运行人员严格按照操作规程进行操作，及时调整水位、压力等参数，减少受热面的温度升高，降低爆管的风险。

3.定期进行检查和维护定期对锅炉进行检查和维护，及时发现和处理受热面的问题，确保受热面结构完好、焊接牢固等，避免因为设计缺陷而导致受热面爆管。

4.控制运行条件对于运行负荷超负荷和过热等情况，可以通过控制运行条件，避免锅炉长期超负荷运行，减少受热面受到的热应力，降低受热面爆管的风险。

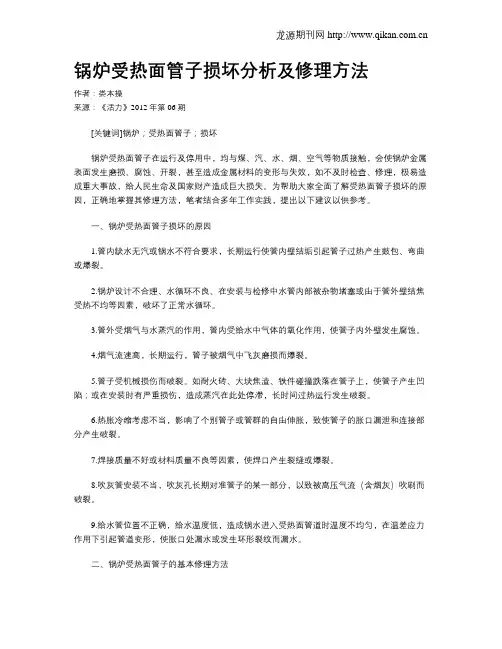

锅炉受热面管子损坏分析及修理方法作者：娄本操来源：《活力》2012年第06期[关键词]锅炉；受热面管子；损坏锅炉受热面管子在运行及停用中，均与煤、汽、水、烟、空气等物质接触，会使锅炉金属表面发生磨损、腐蚀、开裂，甚至造成金属材料的变形与失效，如不及时检查、修理，极易造成重大事故，给人民生命及国家财产造成巨大损失。

为帮助大家全面了解受热面管子损坏的原因，正确地掌握其修理方法，笔者结合多年工作实践，提出以下建议以供参考。

一、锅炉受热面管子损坏的原因1.管内缺水无汽或锅水不符合要求，长期运行使管内壁结垢引起管子过热产生鼓包、弯曲或爆裂。

2.锅炉设计不合理、水循环不良、在安装与检修中水管内部被杂物堵塞或由于管外壁结焦受热不均等因素，破坏了正常水循环。

3.管外受烟气与水蒸汽的作用，管内受给水中气体的氧化作用，使管子内外壁发生腐蚀。

4.烟气流速高，长期运行，管子被烟气中飞灰磨损而爆裂。

5.管子受机械损伤而破裂。

如耐火砖、大块焦渣、铁件碰撞跌落在管子上，使管子产生凹陷；或在安装时有严重损伤，造成蒸汽在此处停滞，长时间过热运行发生破裂。

6.热胀冷缩考虑不当，影响了个别管子或管群的自由伸胀，致使管子的胀口漏泄和连接部分产生破裂。

7.焊接质量不好或材料质量不良等因素，使焊口产生裂缝或爆裂。

8.吹灰管安装不当，吹灰孔长期对准管子的某一部分，以致被高压气流（含烟灰）吹刷而破裂。

9.给水管位置不正确，给水温度低，造成锅水进入受热面管道时温度不均匀，在温差应力作用下引起管道变形，使胀口处漏水或发生环形裂纹而漏水。

二、锅炉受热面管子的基本修理方法受热面管子视其损坏程度，可分为缺陷修理和更换新管两种方法。

现分述如下：管子缺陷的修理：1.管子鼓包与胀粗。

常见以下部位：在直水管锅炉中，靠近炉膛的管子因热负荷大，管内结垢而鼓包甚至爆裂，在弯水管锅炉后部的对流管束中，因水循环不良也可能产生鼓包，在过热器与烟气分配不均时，也会产生鼓包变形。

锅炉受热面爆管原因分析及防范措施锅炉作为热力设备，其受热面是布满管子的部分，受到高温高压的工作环境。

由于受热面在长时间内接受不断的热冲击和机械冲击，所以容易出现爆管问题，这不仅会导致设备停工和生产损失，还对工人的人身安全造成威胁。

因此，对于锅炉爆管的原因分析和防范措施，具有重要的意义。

1、压力过高如果锅炉汽包、凝汽器内的蒸汽压力过高，会导致管子承受的压力超出其承受能力。

当压力达到一定高度时，管材极易出现拉伸，从而导致管壁的变形，且管内受力不均匀，影响到管道整体的强度和耐用性。

2、管壁过薄如果管壁薄度不足，那么在高温高压下的管道生产环境中，管壁很容易受到机械、热冲击和腐蚀等因素的影响，从而导致管道的疲劳和损伤，并最终引发爆管事故。

3、管道材料不合适管道材料的选择是决定其能否承受高温高压环境，抵御机械冲击和腐蚀等因素的关键。

如果材料的性能、充实度、强度以及适应性不足，则管道就很可能在工作过程中出现损伤。

4、管道结构设计不合理管道本身的结构、尺寸和连接方式等也会对其承受能力产生重要的影响。

如果设计不当，容易导致管道接缝处受力不平衡、腐蚀严重和传热不均匀等问题，从而引起爆管事故。

1、科学调节锅炉运行压力锅炉的运行压力应该根据实际情况进行调节，尽量避免超过其承受能力。

特别是在温升、水位、燃烧状态等方面出现异常时，应该及时处理，保证其内部的压力稳定。

2、加强管子选材、加工和检测质量管子的选材是关键，应该根据实际情况选用质量优良的材料。

在加工和检测过程中，需遵循科学规范和标准化要求，确保管子的厚度和平整度等达到标准。

检测时应确保每条管子都被严格测量，确保其质量和性能符合要求。

3、规范管道加工和安装管道的安装和加工也需要注意技术规范和标准，掌握合理的技术方法，尽量避免出现接缝不平、连通不紧密等问题。

在加工和安装过程中需要严格遵守安全操作规程。

4、定时检查管子及管道定期检查管子和管道的状况是预防爆管事故的关键。

在检查的过程中，应该充分利用先进的检测设备来进行非破坏性检测，包括超声波检测、射线检测等，及时识别问题并进行维护和修理。

锅炉受热面高温腐蚀类型及其机理思考摘要：在电站锅炉检验中，锅炉受热面的高温腐蚀是一个复杂的物理化学过程，严重影响着锅炉的安全、稳定运行。

我国大型火电站锅炉四管爆漏引起的停炉占机组非计划停用时间约40%，占锅炉设备非计划停用时间约70%。

受热面管的爆漏拉裂事故造成机组的非计划停运，对电厂的安全、可靠、经济运行威胁极大。

基于此，本文基于有效工作实际，总结了锅炉受热面高温腐蚀机理及预防措施，希望分析能够提高认识，从而为锅炉防治高温腐蚀提供有效参考。

关键词：电站锅炉；受热面管；高温腐蚀1、锅炉受热面高温腐蚀机理1.1硫酸盐型高温腐蚀当锅炉燃烧含硫量高和含有碱性物质的燃煤时，会在锅炉高温受热面部位产生硫酸盐型的高温腐蚀。

根据发生在锅炉水冷壁的高温腐蚀产物的研究分析，发现部分高温腐蚀积灰中含有大量的硫与碱金属元素，且以硫酸盐、焦硫酸盐、三硫酸铁钠等复合硫酸盐形式存在，其腐蚀过程包括两种方式：（1）在炉内高温环境下形成的带有粘性的碱金属硫酸盐，吸收氧化的二氧化硫后与金属氧化物发生化学反应生成熔点较低的钠、钾复合硫酸盐，当钠、钾复合硫酸盐中的钾与钠之比在1～4之间时，其熔点会降低到约550℃，管壁表面的Fe2O3氧化膜被复合硫酸盐熔解破坏掉，导致管壁持续腐蚀。

（2）炉内碱金属的熔盐腐焦硫酸盐蚀。

焦硫酸盐的存在温度大致在400～590℃，并且受烟气中SO3含量的影响，当SO3的浓度低于其存在温度所要求的浓度时，焦硫酸盐不会存在。

当温度在400～480℃时，烟气侧的腐蚀以焦硫酸盐为主，焦硫酸盐与金属表面的氧化膜发生反应生成硫酸盐，而在此温度下，硫酸盐不稳定，会分解成没有保护性的氧化膜，外露的金属会逐步被氧化[1]。

1.2硫化物型高温腐蚀硫化物型高温腐蚀主要发生在火焰冲刷壁管的情况下，煤粉中含有的黄铁矿受热分解出游离态的硫，在炉膛壁面附近的还原性气体和腐蚀性气体氛围中，游离态的硫和高温下的水冷壁管壁金属发生化学反应，生成铁的氧化物和硫化物，腐蚀水冷壁管壁，当温度高于350℃时腐蚀过程进行的很快。

锅炉受热面磨损的原因及解决方法刍议摘要：锅炉作为现阶段工业生产实践中非常重要的特种承压设备，自身重要性显著，安全隐患也比较突出，所以在实践中要对锅炉运行保护做强调。

锅炉受热面磨损是锅炉运行实践中比较常见的问题，也是锅炉使用安全必须克服的问题，本文对锅炉使用中造成受热面磨损的具体原因进行分析，并针对原因讨论减少磨损的具体措施，最终的目的就是要为现阶段的锅炉安全、规范使用提供帮助与参考。

关键词：锅炉；受热面磨损；原因；解决方法引言锅炉是目前工业生产实践中利用的重要特种设备，不仅影响了工业生产的稳定，还影响着工业生产过程的安全，因此，在实践中需要对锅炉的具体利用进行分析与强调。

在锅炉使用实践中，受各方面因素的影响，受热面会出现比较明显的磨损情况，磨损情况的发生导致了锅炉壁的均匀性变差，其受力平衡会被打破，在这种情况下，锅炉非常容易发生不安全事故，所以在实践中强调锅炉磨损问题的解决至关重要。

1、锅炉中受热面的磨损程度的研究预测循环流化床锅炉受热面的耐磨性对于循环流化床锅炉的结构设计和运行非常重要。

根据各种原因的直接影响，预测了循环流化床锅炉磨损的趋势，其中最典型的是氩气国家实验室等工作单位的科学基础研究。

锅炉磨损预测模型主要包括煤粉耐磨性数据模型、间隙反应数据模型和磨损预测数据模型。

测量模型主要包括煤粉耐磨性数据模型和间隙反应数据模型、对流加热流化床埋管过程的半经验规律以及计算机操作数据模型。

而在其他实验中，利用计算机系统辅助程序优化的数值试验方法，对灰渣路堑冲击度进行了基础科学研究。

对于单管、双管和管壳，冲击强度的数学模型变为。

所产生的腐蚀性。

不同结构特点和工作条件下，计算出大量光滑管道和肋管横向梁，给出热对流表面的粉末气流，求解平均速度分布，然后得到粒子数据的运动轨迹。

最后一步是找出磨损程度的变化。

2、锅炉受热面磨损的原因2.1锅炉受热面出现了结垢的情况在多种锅炉受热面磨损原因中，结垢是最常见的原因。

锅炉受热面损坏的常见原因及防范措施探讨受热面作为锅炉的主要传热介质，其运行状态直接影响到锅炉的运行效率，一旦受热面遭到损坏，将会直接威胁到锅炉运行的安全性和可靠性。

随着工业的快速发展，锅炉的运行负荷逐渐增加，长期处于高温高压的运行状态下，加之受到各种因素的干扰，会对锅炉受热面结构的完整性产生一定的影响，由此导致受热面无法正常运行。

水垢、腐蚀、磨损、超温等都是导致受热面损坏的因素，所以文章对锅炉受热面损坏的常见原因进行分析，进而提出防范措施，为锅炉受热面的设计工作具有一定的参考意义。

标签：锅炉；受热面；损坏；常见原因；防范措施前言锅炉作为重要的能量转换设备，在我国的生活以及工业生产中得到了广泛的应用，对于促进社会的经济发展做出了重要的贡献。

受热面作为锅炉热交换的主要介质，主要包括水冷壁、省煤器、再热器、過热器、空气预热器等部分，各个受热面所处的位置不同，造成损坏的原因也存在一定的差异，但有些常见原因为共性影响因素。

在受热面损坏后，一旦发生泄漏，就需要停炉检修，会产生巨大的经济损失。

如果没有及时发现，将会导致爆破等安全事故的发生，严重威胁到人身安全。

所以，在对锅炉受热面损坏的常见原因进行分析后，在以后的设计工作中需要不断的改进和完善，以确保锅炉的安全稳定运行。

1 锅炉受热面损坏的常见原因1.1 锅炉受热面结垢水垢是导致锅炉受热面损坏的常见原因之一，因为受热面一侧接触火焰或者烟气，另一侧接触水或者导热油，在受热面和炉水之间产生热交换的过程中，就会受到水质的影响而产生水垢。

如果锅炉给水中含有重碳酸盐类的杂质，在温度较高的情况下就会受热分解，生成较难溶的沉淀物。

而在锅炉给水循环的过程中，随着温度的升降，一些盐类也会形成结晶而附着在受热面的管壁上，这些沉淀物坚硬而致密，被称之为水垢。

由于水垢的导热性较差，所以一旦在受热面上形成较多的水垢，将会影响受热面的导热性，会导致金属管壁局部温度升高，当温度超出了金属管壁所允许的极限范围时，金属因为过热而产生蠕变，强度降低，在高压的情况下，就会导致受热面鼓包、穿孔、破裂现象的发生，受热面受损后，直接影响到锅炉运行的安全性。

生物质锅炉受热面高温腐蚀分析及预防生物质锅炉受热面腐蚀造成承压部件泄漏是制约生物质机组安全稳定长周期运行的主要原因之一，从而直接影响了生物质发电企业的经济效益。

通过长期分析生物质锅炉运行情况，结合生物质入炉燃料品质不稳定，生物质锅炉燃烧不稳定的特点，除一般锅炉均有发生的汽、水、烟侧腐蚀外，发现造成生物质锅炉受热面腐蚀减薄的主要原因就是高温腐蚀。

所以，如何避免受热面壁温超限就是控制生物质锅炉受热面腐蚀减薄的主要方法。

0引言锅炉受热面腐蚀减薄损坏，一般会造成受热面爆管[1]。

故障一旦发生常导致锅炉故障停炉，涉及范围较大，检查、更换不到位则会重复泄漏停炉，而且检修工作量较大。

国内一些生物质锅炉曾因受热面腐蚀造成一年内停炉十几次，对设备安全运行、电厂经济效益造成巨大影响。

1生物质锅炉受热面腐蚀特点及分析生物质锅炉受热面腐蚀多为高温腐蚀[2]。

高温腐蚀的形成主要包括缺氧、高温、还原性气氛的形成，燃料的腐蚀性元素（氯、钾、硅、铁、铬和硫）含量高等因素，锅炉受热面长期在高温下运行，出现还原氧化交替剥离受热面管排壁面现象，导致管壁达到承压极限值发生爆管[3－4]。

生物质燃料的成分复杂，通过对燃料化验分析得出，燃料可燃成分中硫分较低，氯含量较高，还含有钾、氟等。

灰成分中钾、钠含量高，锰含量高，铝成分较低。

通过分析生物质燃料成分，试验及研究，目前公认的高温腐蚀主要分为气相、固相和液相3种形式。

气相腐蚀即氧化性气氛腐蚀、还原性气氛腐蚀、气态碱金属氯化物腐蚀，主要特点为由于生物质中氯元素的含量较高，气相中含有的氯气及含氯化物与受热面金属反应，加速金属合金的氧化所引起的腐蚀，如图1、2、3所示。

固相腐蚀即沉积物碱金属硫酸盐化腐蚀、沉积物中氯化物对金属表面的腐蚀、碱金属氯化物对金属碳化物的腐蚀，主要特点为烟气中的有害元素在受热面表面凝结、沉积，加速金属合金的氧化所引起的腐蚀，如图4、5、6所示。

液相腐蚀即液相氯化物的腐蚀、液相硫酸盐化腐蚀，主要特点为积灰中的有害元素在受热面表面形成局部液相，增加了受热面腐蚀速率，如图7、8所示。

燃气锅炉尾部受热面腐蚀机理及防治措施摘要：在燃气锅炉的运行过程中，为贯彻节能减排绿色理念，实现可持续发展，通常会在燃气锅炉尾部安设冷凝节能装置或余热回收装置，对热量与水资源等进行回收利用。

当尾部受热面的表面温度较低时，燃气锅炉排放烟气中所含的水蒸气会凝结在金属壁表面，对该区域造成低温腐蚀，影响燃气锅炉的运行安全。

为此，技术人员需要对其腐蚀机理进行深入分析并进行合理防治。

本文介绍了燃气锅炉尾部受热面产生低温腐蚀的主要原因，并提出了一些具体的防治措施，以供相关从业者参考。

关键词：燃气锅炉；尾部受热面；腐蚀机理；腐蚀防治Abstract: During the operation of gas boilers, in order to implement the green concept of energy saving and emission reduction and achieve sustainable development, a condensation energy saving device or a waste heat recovery device is usually installed at the tail of the gas boiler to recycle heat and water resources. When the surface temperature of the rear heating surface is low, the water vapor contained in the flue gas discharged from the gas boiler will condense on the surface of the metal wall, causing low-temperature corrosion to the area and affecting the operation safety of the gas boiler. For this reason, technicians need to conduct in-depth analysis of its corrosion mechanism and conduct reasonable prevention and control. This paper introduces the main reasons for low temperature corrosion of the heating surface of the gas boiler tail, and puts forward some specific prevention measures for the reference of relevant practitioners.Key words: gas boiler; rear heating surface; corrosion mechanism; corrosion prevention引言：城市化进程的推进为生态环境带来了严重的污染负担，我国传统以燃煤为主的能源供应体系向空气中排放了较多污染物，导致空气质量明显下降，甚至频繁出现雾霾问题。
