导光板成形技术

光刻技术导光板光刻技术导光板是一种利用光刻技术制造的光学元件，具有高精度、高效率、低成本等优点。

在制造过程中，需要经过多个环节，包括材料选择、精密成型、表面处理、光路设计、质量检测等。

下面将分别介绍这些环节。

一、材料选择导光板的材料选择是制造过程中的关键环节之一。

常用的导光板材料包括PMMA、PC、PS等光学塑料，它们具有光学性能优良、加工方便、成本低廉等优点。

在选择材料时，需要根据导光板的用途和性能要求，综合考虑材料的透过率、折射率、热稳定性、机械强度等方面的因素。

二、精密成型精密成型是制造导光板的另一个关键环节。

由于导光板需要具有高精度、复杂的光路结构和高平整度等特点，因此需要进行精密成型。

常用的成型方法包括注塑成型和激光切割成型。

注塑成型可以通过模具将塑料熔体注入到型腔中，冷却后得到所需的形状和尺寸。

激光切割成型则是利用激光器将材料切割成所需的形状和尺寸。

在成型过程中，需要控制成型工艺参数，保证成型精度和质量。

三、表面处理表面处理是制造导光板的另一个重要环节。

表面处理的目的在于提高导光板的表面平整度和光洁度，降低散射和反射损失，提高光的透过率。

常用的表面处理方法包括研磨、抛光、镀膜等。

研磨和抛光可以通过机械或化学方法去除表面粗糙部分，使表面更加平整和光滑。

镀膜则是通过在表面涂覆一层透明薄膜，提高表面光学性能。

在表面处理过程中，需要控制处理工艺参数，保证处理质量和效果。

四、光路设计光路设计是制造导光板的另一个关键环节。

光路设计的主要任务是根据导光板的用途和性能要求，设计出合理且高效的光路结构，使光线能够按照所需的路径和方式传播。

在设计过程中，需要考虑光线的反射、折射、全反射等光学原理，以及材料的透过率、折射率等光学性能参数。

同时，还需要考虑制造工艺的可行性和难度，以保证设计的可实现性和可靠性。

五、质量检测质量检测是制造导光板的最后一个环节。

质量检测的主要任务是对导光板的各项性能指标进行检测和评估，保证其质量和性能符合要求。

导光板成型工艺
导光板是一种用于LED灯具中的重要元件，它能够将LED发出的光线均匀地分布到灯具的整个区域中，从而达到更好的照明效果。

而导光板的成型工艺则是影响其质量和性能的关键因素之一。

导光板成型工艺主要包括以下几个步骤：
1. 材料准备：导光板通常采用聚碳酸酯（PC）或有机玻璃（PMMA）等材料制作。

在成型前需要对材料进行预处理，如去除表面污垢、调节材料温度、选择合适的模具等。

2. 热压成型：这是导光板最常用的成型方法之一。

将预处理好的材料放入热压机内，在高温和高压下使其软化并与模具贴合，形成所需形状。

该方法适用于各种形状和大小的导光板，但需要考虑到材料变形和收缩等问题。

3. 注塑成型：这种方法适用于大批量生产相同形状的导光板。

将预处理好的材料加入注塑机内，在高温和高压下使其溶解并注入模具中，形成所需形状。

该方法的优点是生产效率高，但需要考虑到材料流动性和模具制作等问题。

4. 拉伸成型：这种方法适用于制作薄型导光板。

将预处理好的材料放
入拉伸机内，在高温和高压下使其拉伸并与模具贴合，形成所需形状。

该方法的优点是可以制作出更薄、更轻的导光板，但需要考虑到材料
变形和收缩等问题。

总之，导光板成型工艺是一个复杂而关键的过程，对于LED灯具的照
明效果和使用寿命都有着重要影响。

因此，在进行导光板生产时需要
选择合适的成型方法，并注意各种细节问题，以确保生产出高质量、
高性能的导光板产品。

一种导光板的加工方法
一种常见的导光板加工方法是热压法。

该方法使用透明材料（如聚碳酸酯、亚克力等）制成的板材作为导光板的基材，然后利用热压机的高温和高压将导光板模具中的光学结构与基材热压结合在一起。

具体步骤如下：
1. 准备导光板模具：根据设计需求，制作一个带有所需光学结构的导光板模具。

2. 准备基材：选取透明材料制成的板材，根据导光板模具的尺寸将基材切割成相应的形状。

3. 加热导光板模具：将导光板模具放入热压机中，加热至一定温度，通常为材料的玻璃化转变温度以上。

4. 定位基材：将切割好的基材放置在导光板模具的底部，确保其位置与模具中的光学结构完全对齐。

5. 热压结合：关闭热压机的压力系统，将压头降下，对基材进行高温高压的压力作用，使基材与光学结构紧密结合。

6. 冷却与固化：保持一定的时间，使热压后的导光板冷却，并使结构固化。

7. 取出导光板：打开热压机，取出导光板模具，此时基材和光学结构已经成为一个整体。

这种热压法加工的导光板制造工艺简单、成本较低，适用于生产大批量、尺寸较小的导光板。

同时，该加工方法能够保证导光板的光学性能，并且可以根据需要
进行模具的设计和改变，以满足不同的应用需求。

导光板注塑成型技术的研究的开题报告导光板是一种广泛应用于照明、广告牌、显示屏、警示标识等领域的新型光学材料。

其优点包括高透光率、均匀的光分布、强度高、重量轻等，因此受到越来越多的关注和应用。

在制造导光板的过程中，注塑成型技术是一种常见的生产技术，具有生产效率高、准确度高、成本低等优点。

因此，研究导光板注塑成型技术的生产过程、工艺参数和产品性能等方面，对于提高导光板的质量、降低生产成本具有重要的意义。

本文旨在开展导光板注塑成型技术的研究，主要内容包括以下几个方面：一、导光板的介绍导光板是一种由光学级聚碳酸酯或下列之一的高分子材料制成的板材。

其主要特点包括：良好的尘土、水、以及化学品耐受性、良好的光学性能和均匀的光输出特性。

由于以上优势，导光板在应用市场中非常广泛。

二、注塑成型技术的研究进展注塑成型是一种将熔化的材料通过注入成型机进行加工加热塑性材料的工艺，并在加热过程中，在模具中制成所需的形状。

由于工艺简单、生产效率高、成本低等优点，注塑成型技术被广泛应用于导光板的生产过程中。

三、导光板注塑成型技术的生产过程导光板注塑成型技术的生产过程主要包括以下几个阶段：原料准备、预加热、注塑成型、冷却和成型品脱模、后处理等，每个阶段的质量控制对于提高导光板的质量、降低生产成本具有重要的意义。

四、导光板注塑成型技术的工艺参数优化生产过程中，注塑成型机的工艺参数对于产品质量起到了至关重要的作用。

本文将以压力、温度、注射速度等多个参数进行针对性探讨，并结合经验制定一套合理的注塑工艺流程，以提高导光板的质量，降低生产成本。

五、导光板注塑成型技术的产品性能测试为了验证调整后的生产工艺和参数和设计的导光板性能指标是否匹配，将进行导光板生产后的产品性能测试，为工艺优化提供有力的支撑。

六、结论本文将以实验方法为主进行研究，通过理论分析与实践操作相结合的方式，探讨导光板注塑成型技术的生产工艺，并进行相应的性能测试，以全面提升导光板的性能和品质，为未来相关领域的应用提供参考。

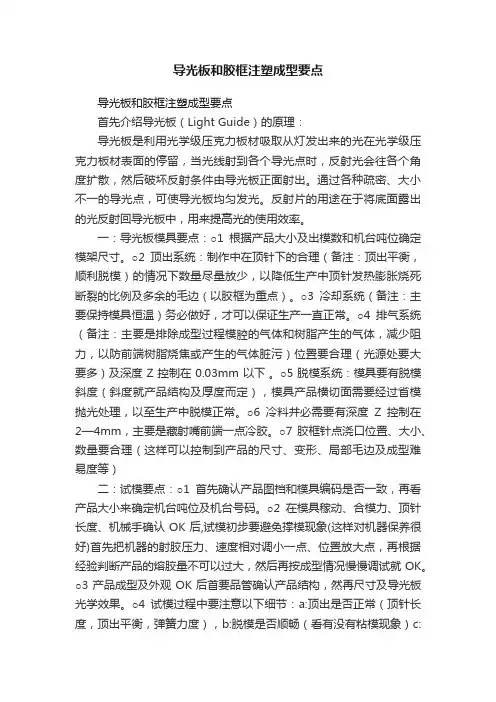

导光板和胶框注塑成型要点导光板和胶框注塑成型要点首先介绍导光板（Light Guide）的原理：导光板是利用光学级压克力板材吸取从灯发出来的光在光学级压克力板材表面的停留，当光线射到各个导光点时，反射光会往各个角度扩散，然后破坏反射条件由导光板正面射出。

通过各种疏密、大小不一的导光点，可使导光板均匀发光。

反射片的用途在于将底面露出的光反射回导光板中，用来提高光的使用效率。

一：导光板模具要点：○1根据产品大小及出模数和机台吨位确定模架尺寸。

○2顶出系统：制作中在顶针下的合理（备注：顶出平衡，顺利脱模）的情况下数量尽量放少，以降低生产中顶针发热膨胀烧死断裂的比例及多余的毛边（以胶框为重点）。

○3冷却系统（备注：主要保持模具恒温）务必做好，才可以保证生产一直正常。

○4排气系统（备注：主要是排除成型过程模腔的气体和树脂产生的气体，减少阻力，以防前端树脂烧焦或产生的气体脏污）位置要合理（光源处要大要多）及深度Z控制在0.03mm以下。

○5脱模系统：模具要有脱模斜度（斜度就产品结构及厚度而定），模具产品横切面需要经过省模抛光处理，以至生产中脱模正常。

○6冷料井必需要有深度Z控制在2—4mm，主要是藏射嘴前端一点冷胶。

○7胶框针点浇口位置、大小、数量要合理（这样可以控制到产品的尺寸、变形、局部毛边及成型难易度等）二：试模要点：○1首先确认产品图档和模具编码是否一致，再看产品大小来确定机台吨位及机台号码。

○2在模具稼动、合模力、顶针长度、机械手确认OK后,试模初步要避免撑模现象(这样对机器保养很好)首先把机器的射胶压力、速度相对调小一点、位置放大点，再根据经验判断产品的熔胶量不可以过大，然后再按成型情况慢慢调试就OK。

○3产品成型及外观OK后首要品管确认产品结构，然再尺寸及导光板光学效果。

○4试模过程中要注意以下细节：a:顶出是否正常（顶针长度，顶出平衡，弹簧力度），b:脱模是否顺畅（看有没有粘模现象）c:冷却循环流道是否通畅（是否漏水，有没有堵塞），d：成型是否困难排气系统是否OK，e：浇口位置、数量是否正确（主要针对胶框），f：产品是否变形（看是顶出不平衡、还是残余应力粘模引致），以上问题对能否生产顺利很是重要，需要及时跟模具部门沟通且尽快改善以备生产。

导光板注塑成型工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!导光板注塑成型工艺是一种将LED光线通过注塑成型技术固定在塑料导光板上的工艺。

导光板成型工艺
导光板成型工艺是一种用于光学器件制造的重要工艺，它可以有效地改善光学器件的光学性能和使用效果。

导光板通常是由光学级材料制成的，具有高透明度和优良的光学性能，它可以将光线引导到需要的位置，提高光学器件的亮度和清晰度。

导光板的成型工艺主要包括材料选择、模具设计、注塑成型、后处理等步骤。

首先是材料选择，导光板通常采用光学级聚合物材料，如聚碳酸酯（PC）、聚甲基丙烯酸甲酯（PMMA）等，这些材料具有优异的光学性能和加工性能，能够满足导光板的制造要求。

接下来是模具设计，模具的设计直接影响导光板的成型质量和性能。

在模具设计中，需要考虑导光板的形状、尺寸、厚度等因素，保证导光板的光学表面光滑度和尺寸精度。

此外，还需要考虑模具的冷却系统，确保导光板成型过程中温度均匀分布，避免产生缺陷。

注塑成型是导光板成型工艺的关键步骤，通过将加热熔融的光学级材料注入到模具中，经过冷却凝固后得到导光板的成品。

在注塑成型过程中，需要控制注塑温度、压力和速度等参数，确保导光板的成型质量和表面光滑度。

最后是导光板的后处理，包括去除模具、修整边缘、热处理等步骤，以提高导光板的光学性能和稳定性。

通过后处理，可以进一步改善导光板的表面光滑度和透明度，确保其在光学器件中的应用效果。

总的来说，导光板成型工艺是一项复杂的工艺过程，需要在材料选择、模具设计、注塑成型和后处理等方面进行精心设计和控制。

只有通过科学合理的工艺流程和严格的质量控制，才能生产出具有优异光学性能和稳定性的导光板产品，满足不同光学器件的需求。

希望随着技术的不断进步和工艺的改进，导光板制造工艺能够实现更高的精度和效率，为光学器件的发展提供更好的支持和保障。

导光板生产工艺流程嘿，朋友们！今天咱就来聊聊导光板生产工艺流程这档子事儿。

你说导光板像啥？就好比是灯光世界里的神奇魔法板呀！它能让光线乖乖听话，按照我们想要的方式去照亮。

那这神奇的导光板咋来的呢？首先就是材料准备啦，就像厨师要准备好食材一样。

得挑那些高质量的材料，这可不能含糊。

然后呢，就是注塑成型啦，就好像捏泥巴一样，把材料变成我们需要的形状。

你想想，这多有意思呀！接着，就是网点设计啦。

这可就像给导光板画上独特的妆容，让它变得与众不同。

网点设计得好，那光线出来的效果就特别棒，就跟化了个美美的妆一样让人眼前一亮呢！再来就是印刷啦，这一步就像是给导光板穿上漂亮的衣服。

把那些图案啊、标记啊都印上去，让它变得更有个性。

然后就是检验啦！这可重要啦，就像考试一样，得看看这导光板合不合格。

要是有啥毛病，那可不行，得赶紧挑出来。

经过这么多步骤，一个高质量的导光板才算诞生啦！你说这过程是不是很神奇？就像变魔术一样。

咱再想想，要是没有这一道道严谨的流程，那导光板能好用吗？那光线还能那么听话地照亮我们想要的地方吗？肯定不能呀！所以说呀，这生产工艺流程可真是太重要啦！大家都知道，好东西都是精心打造出来的。

导光板也不例外呀！从材料到最后的成品，每一步都得认真对待，不能有丝毫马虎。

这就跟我们做人做事一样，得认真负责，才能有好结果。

而且呀，这导光板在我们生活中可太重要啦！手机呀、电脑呀、电视呀，到处都有它的身影。

没有它，我们的这些电子设备能那么好用吗？能有那么清晰漂亮的显示效果吗？所以说呀，别小看了这导光板生产工艺流程，它可关系着我们生活中的点点滴滴呢！我们得尊重每一个生产环节，感谢那些在背后默默付出的工人们。

他们就像魔术师背后的助手，没有他们，哪来这么神奇的导光板呀！你们说是不是这个理儿？。

导光板的制作流程
导光板是一种广泛应用于照明领域的光学材料，它能够将光线均匀地分布在整个面板上，使得光源更加柔和，减少眩光，并提高光利用率。

下面将介绍导光板的制作流程，希望能对您有所帮助。

首先，制作导光板的原材料主要包括有机玻璃、聚碳酸酯和聚甲基丙烯酸甲酯等材料。

这些材料具有良好的透光性和耐热性，非常适合用于制作导光板。

其次，制作导光板的第一步是将原材料进行切割和磨边处理。

这一步骤非常关键，需要确保切割的尺寸和边缘的光洁度，以保证后续工艺的顺利进行。

接下来，经过切割和磨边处理的原材料将进行热压成型。

在热压成型的过程中，需要控制好温度和压力，使得原材料能够均匀地融合在一起，形成坚固的导光板基础。

然后，经过热压成型的导光板将进行光学加工。

这一步骤包括精密的切割、打磨和抛光，以确保导光板表面的光学性能达到最佳状态。

最后，经过光学加工的导光板将进行质量检验和包装。

质量检验包括对导光板的光透射率、均匀度和表面平整度等指标的检测，以确保产品质量符合要求。

而包装则需要考虑到导光板的易碎性和表面的保护，选择合适的包装材料进行包装。

通过以上的制作流程，我们可以得到高质量的导光板产品，这些产品可以广泛应用于LED照明、平板显示、广告灯箱等领域，为人们的生活和工作提供更加舒适和便利的光照环境。

希望通过本文的介绍，您对导光板的制作流程有了更加深入的了解，如果您对导光板有更多的疑问或者需要进一步的了解，欢迎随时与我们联系，我们将竭诚为您服务。

导光板工艺及其物料特性讲解导光板是一种用来导光的透明材料，广泛应用于液晶显示器（LCD）和背光模块（BLU）等领域。

其主要作用是转化源自背光源的光线方向，使其更均匀分布在液晓显示面板上，以提供一个清晰明亮的显示效果。

导光板的制作工艺主要有两种：射出工艺和压延工艺。

射出工艺，也称为注塑成型，主要是通过高压将熔融的塑料料注入模具，然后冷却固化形成产品，具有成型周期短、生产效率高的特点，可批量生产。

压延工艺，即通过高温和高压将塑料原材料压成薄板，然后冷却固化，适用于小批量、大尺寸的产品生产。

导光板的物料主要有两类：有机玻璃（PMMA）和聚碳酸酯(PC)。

有机玻璃是一种优质、透明的塑料，具有良好的透明度、化学稳定性和耐候性，是制作导光板常用的材料。

聚碳酸酯是一种热塑性塑料，光透射性能好，尺寸稳定性好，能耐很广泛的温度范围，是制作高温、高湿环境下的导光板的好选择。

在导光板设计时，通常要考虑以下几个因素：1.光源的位置和形状：这直接影响到导光板的设计和效果，所以在设计时要精确掌握并合理布局。

2.导光板的厚度：厚度会影响到导光板的导光效果和成本，一般而言，导光板越厚，导光效果越好，但成本也越高。

3.导光板的材料选择：选择的材料会影响到导光板的成本、透光效果和使用寿命，不同环境下，选择不同的材料，可以提供最好的性价比。

4.导光板的表面处理：通过特殊处理，可以提升导光板的光效，例如抗刮、抗雾等。

在选择导光板物料时，需要根据其用途和特性来选择合适的材料。

如若要求高透明度、良好的光线透射性能，通常会选择PMMA；如若要求具备高强度、高抗冲击性和耐腐蚀性，可以选择PC。

同时，还需要根据产品的尺寸、形状和其他特性，选择合适的生产工艺。

在今天的科技快速发展的时代，导光板作为液晓显示器的重要部件，在消费电子产品、工业控制、汽车电子和医疗设备等广阔的应用领域有着广泛的使用，可谓是一种非常关键的光学组件。

因此，对于其工艺和物料特性的深入理解对于设计和生产高质量的导光板是非常重要的。

导光板成型工艺导光板是一种将光线进行引导和扩散的光学元件，广泛应用于液晶显示器、平板电视、电子设备、照明等领域。

导光板的成型工艺对于其性能和品质起着至关重要的作用。

导光板的成型工艺主要包括模具制作、原材料选择、注塑成型、后处理等步骤。

首先，模具制作是整个成型工艺的基础。

模具的设计和制作需要考虑到导光板的形状、尺寸以及光学特性等方面的要求。

模具的制作精度和表面质量直接影响到最终导光板的质量。

原材料选择是导光板成型工艺中的关键环节。

常见的导光板材料有有机玻璃、聚碳酸酯(PC)、聚甲基丙烯酸甲酯(PMMA)等。

不同的材料具有不同的物理和光学特性，需要根据具体的应用需求选择合适的材料。

同时，原材料的质量和纯度也对导光板的性能产生重要影响。

注塑成型是导光板成型工艺中最主要的环节。

注塑成型是将熔融的原料注入到模具中，并通过压力和温度使其固化成型的过程。

在注塑成型过程中，需要控制好注塑温度、压力和注塑速度等参数，以确保导光板的尺寸和表面质量满足要求。

同时，还需要注意避免产生气泡、热缩等缺陷。

注塑成型后，还需要对导光板进行后处理。

后处理包括去除模具残留物、修整边缘、抛光表面等步骤，以提高导光板的光学性能和外观质量。

后处理的质量和细节决定了导光板的最终品质。

导光板成型工艺的优化可以改善导光板的光学性能和制造效率。

通过合理调整注塑温度和压力等参数，可以降低导光板的内应力，减少光学畸变和色差。

同时，采用先进的模具制造技术和材料选择方法，可以提高导光板的表面光洁度和抗刮伤性能。

导光板成型工艺是影响导光板性能和品质的关键环节。

通过合理选择原材料、优化注塑成型参数以及精细的后处理，可以生产出高品质的导光板产品。

随着技术的不断进步和应用领域的拓展，导光板成型工艺也在不断创新和提升，为各行各业提供更好的光学解决方案。

第1篇一、前言导光板注塑工艺是制作导光板的关键环节，为确保生产安全、提高产品质量，特制定本操作规程。

所有从事导光板注塑操作人员必须严格遵守本规程。

二、操作前的准备工作1. 检查设备：开机前，对注塑机、模具、冷却水系统等设备进行彻底检查，确保设备运行正常。

2. 工具准备：准备所需的工具，如扳手、螺丝刀、手电筒等。

3. 原材料检查：检查原料的质量，确保符合生产要求。

4. 操作人员：操作人员需穿戴好防护用品，如工作服、安全帽、手套等。

三、注塑操作步骤1. 加料：将原材料按照规定的比例加入料斗，确保加料均匀。

2. 预塑：启动注塑机，使螺杆旋转，将原料塑化。

3. 注塑：当原料达到预定的温度和压力时，开启注塑阀，将原料注入模具。

4. 冷却：注塑完成后，关闭注塑阀，使导光板在模具内冷却固化。

5. 开模取件：导光板冷却固化后，开启模具取出产品。

6. 检查产品：对取出的导光板进行检查，确保产品无气泡、变形等缺陷。

四、注意事项1. 操作人员需熟悉设备性能，严格按照操作规程进行操作。

2. 操作过程中，严禁触摸设备高温部位，以防烫伤。

3. 操作过程中，注意观察设备运行状态，发现异常情况立即停机检查。

4. 严禁在设备运行时进行清洁、维护工作。

5. 操作人员需保持工作区域整洁，不得堆放杂物。

6. 注塑过程中，严禁在模具内加入异物，以免影响产品质量。

7. 操作完成后，关闭设备电源，清理工作区域。

五、安全措施1. 操作人员需佩戴防护用品，如安全帽、工作服、手套等。

2. 设备周围设置警示标志，严禁无关人员进入。

3. 设备运行时，严禁触摸设备高温部位。

4. 定期对设备进行安全检查，确保设备运行安全。

5. 操作人员需接受安全培训，提高安全意识。

六、总结本规程旨在规范导光板注塑操作流程，确保生产安全、提高产品质量。

操作人员需严格遵守本规程，以确保生产顺利进行。

第2篇1. 目的为确保导光板注塑生产过程的安全、高效和产品质量，特制定本操作规程。
