差动保护的基本原理差动保护是电力系统中常用的一种保护方式,用于检测电气设备发生故障时的电流差异,从而及时采取动作措施,防止故障扩大并保护设备安全运行。
本文将从差动保护的基本原理、差动保护的主要应用领域以及差动保护的发展趋势等方面进行详细介绍。
差动保护的基本原理差动保护是基于电流差动原理而建立的。
其基本原理是通过比较电流的进出差异来检测设备是否发生故障。
在理想情况下,正常工作时电流的进出应该是相等的,即电流之差为零。
如果设备发生故障,则电流发生偏差,进出电流之差将不为零,这时差动保护系统将发出动作信号,切断故障部分的电源,保护系统的正常运行。
差动保护系统主要由主保护和备用保护两部分组成。
主保护负责实现差动保护的主要功能,备用保护则在主保护系统发生故障时起到备份作用。
主保护系统通常由差动电流继电器、比较器以及动作执行器等组成。
差动电流继电器负责将进出电流进行比较,发现差异时输出信号给比较器,比较器再将信号转化为动作信号给动作执行器。
差动保护的主要应用领域差动保护广泛应用于电力系统的各个环节,包括发电厂、变电站以及配电网等。
在发电厂中,差动保护用于发电机组、变压器等设备的保护。
在变电站中,差动保护则用于变压器、电缆线路等高压设备的保护。
而在配电网中,差动保护主要应用于低压设备,如配电变压器、电缆线路等。
差动保护的发展趋势随着电力系统的不断发展和现代化要求的提高,差动保护也在不断演变和完善。
目前,差动保护已经实现了微机保护的发展,并结合了现代的通信技术。
微机保护使得差动保护系统的功能更加强大,可实现更精确的测量和判断。
通信技术的应用使得差动保护系统能够实现远程控制和监控,提高了运维效率和安全性。
此外,差动保护系统还在趋向智能化和自适应方向发展。
智能化差动保护系统能够实现自动分析故障类型和区域,准确识别故障类型并采取相应的保护措施。
自适应差动保护系统则能够根据电网的实际运行情况对差动保护参数进行动态调整,提高保护系统的适应性和准确性。
差动保护试验方法差动保护是电力系统中常用的一种保护方式,主要用于检测并定位电力系统的故障。
差动保护试验旨在验证差动保护系统的性能,确保在故障发生时能够及时、准确地切除故障部分,保护电力系统的安全运行。
1.整定试验:差动保护的整定是指根据系统参数和故障情况,确定差动保护系统的各个参数和阈值。
整定试验中主要包括设定电流试验、设定时间试验和设定阻抗试验。
设定电流试验通过改变电压、电流的变化,验证差动保护系统对不同故障情况的反应,以确定设定电流的准确值。
设定时间试验主要通过改变故障发生时的切除时间,验证差动保护的动作时间和灵敏度。
设定阻抗试验是为了验证差动保护系统的阻抗设定是否合理。
2.稳定性试验:差动保护系统的稳定性是指系统在发生故障时,能够正确地切除故障部分,而不会对正常运行的系统造成误动作。
稳定性试验主要包括对称负荷试验和非对称负荷试验。
对称负荷试验是通过改变系统的负荷情况,验证差动保护系统对不同负荷的响应情况,以确保系统在正常运行负荷下不会误动作。
非对称负荷试验是通过改变系统的负荷不平衡情况,验证差动保护系统对非对称故障的切除能力。
3.真实故障试验:差动保护系统的真实故障试验是为了验证差动保护系统对实际系统故障的响应能力。
真实故障试验通过在系统中引入各种类型的故障,并观察差动保护的动作情况,以验证差动保护系统对不同类型故障的切除能力和灵敏度。
4.抗干扰试验:差动保护系统的抗干扰能力是指在存在干扰信号的情况下,保护系统能够正常工作的能力。
抗干扰试验主要包括干扰源试验和抗干扰试验。
干扰源试验是通过在系统中加入各种类型的干扰源,观察差动保护系统的响应情况,以评估差动保护系统的抗干扰能力。
抗干扰试验是通过在差动保护系统的输入端引入干扰信号,并观察系统的响应情况,以评估差动保护系统的抗干扰能力。
差动保护试验主要包括实验前的准备工作、试验方案的制定、试验设备的准备和试验结果的分析等步骤。
实验前的准备工作主要包括对保护装置的检查和维护、系统参数和故障类型的确定等。
发变组差动保护原理
差动保护原理:在发电机或变压器的两侧装设差动保护。
当发电机或变压器内部故障时,故障电流将通过发电机或变压器的两侧流过,差动保护能迅速切除故障,使发电机和变压器的运行得以维持。
差动保护的基本原理:
差动保护是指在两个电流互感器之间产生电流差,由该电流与相应的励磁电流之比而构成的。
当故障电流通过两个电流互感器时,两侧所产生的电流之比(差动比)就是两侧间产生差动所需的励磁电流之比,因而称该差动比为差动保护的励磁电流。
差动保护是以差动保护为基础。
差动保护是发电机和变压器两侧所安装的,用来检测励磁系统故障或不平衡电流而动作的一种装置。
当发生不平衡电流时,其两侧产生的差动比分别为零,即两侧间产生的差动比为零。
这是因为当发电机内部故障时,励磁系统将产生一个很大的不平衡电流;而在变压器内部故障时,励磁系统将产生很小的不平衡电流。
—— 1 —1 —。

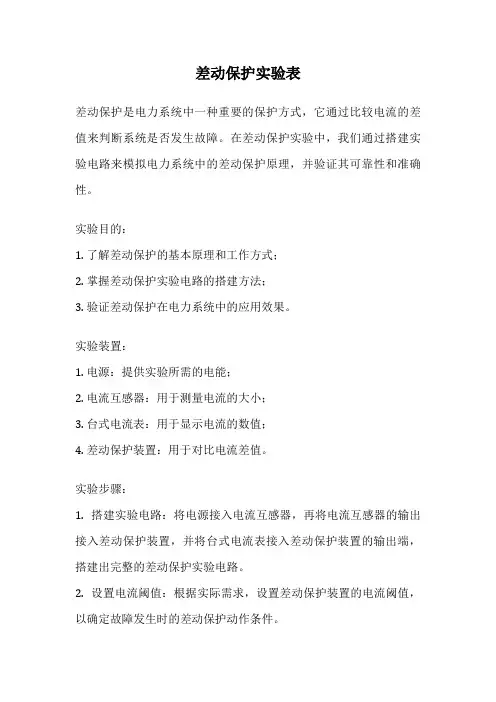

差动保护实验表差动保护是电力系统中一种重要的保护方式,它通过比较电流的差值来判断系统是否发生故障。
在差动保护实验中,我们通过搭建实验电路来模拟电力系统中的差动保护原理,并验证其可靠性和准确性。
实验目的:1. 了解差动保护的基本原理和工作方式;2. 掌握差动保护实验电路的搭建方法;3. 验证差动保护在电力系统中的应用效果。
实验装置:1. 电源:提供实验所需的电能;2. 电流互感器:用于测量电流的大小;3. 台式电流表:用于显示电流的数值;4. 差动保护装置:用于对比电流差值。
实验步骤:1. 搭建实验电路:将电源接入电流互感器,再将电流互感器的输出接入差动保护装置,并将台式电流表接入差动保护装置的输出端,搭建出完整的差动保护实验电路。
2. 设置电流阈值:根据实际需求,设置差动保护装置的电流阈值,以确定故障发生时的差动保护动作条件。
3. 施加故障:通过改变电流互感器的接线方式或改变电流的大小,模拟电力系统中的故障情况,观察差动保护装置是否能够正确地检测到故障。
4. 记录实验数据:在每次故障发生时,记录台式电流表上显示的电流数值,并与设定的电流阈值进行比较,判断差动保护装置是否动作。
5. 分析实验结果:根据实验数据,分析差动保护装置的动作情况,判断其可靠性和准确性。
实验结果分析:根据实验数据,我们可以得出以下结论:1. 差动保护装置能够准确地检测到电力系统中的故障情况,实现快速的故障切除,保护系统的安全运行。
2. 差动保护装置对于小电流的故障判别能力较强,但在大电流故障情况下可能会出现误动作的情况,需要进一步优化和改进。
3. 实验数据与理论预期基本一致,说明差动保护装置在实际应用中具有较高的可靠性和准确性。
结论:差动保护是一种重要的电力系统保护方式,通过比较电流的差值来判断系统是否发生故障。
通过差动保护实验,我们验证了其可靠性和准确性,并得出了相应的结论。
差动保护在电力系统中具有重要的应用价值,对于保护系统的安全运行起到了关键作用。
差动保护的原理差动保护是电力系统中常用的一种保护方式,它主要用于保护电力系统中的发电机、变压器、母线等设备。
差动保护的原理是通过比较设备两端的电流值,来判断设备是否出现故障,从而实现对设备的保护。
下面我们将详细介绍差动保护的原理及其应用。
首先,差动保护的原理是基于基尔霍夫电流定律和对称分量理论的。
在正常情况下,设备两端的电流是相等的,而在设备发生故障时,两端的电流就会出现不相等的情况。
差动保护利用这一特性,通过对设备两端电流的比较,来判断设备是否出现故障。
当两端电流不相等时,差动保护会动作,从而实现对设备的保护。
其次,差动保护可以分为整流差动保护和非整流差动保护两种。
整流差动保护主要用于对发电机和变压器等设备进行保护,而非整流差动保护主要用于对母线等设备进行保护。
整流差动保护和非整流差动保护的原理是一样的,都是通过比较设备两端的电流值来实现对设备的保护,只是在实际应用中会有一些差异。
此外,差动保护还可以通过不同的接线方式来实现。
常见的差动保护接线方式有星形接线和三角形接线两种。
星形接线适用于对称电流较大的情况,而三角形接线适用于对称电流较小的情况。
选择合适的接线方式可以更好地实现对设备的保护。
最后,差动保护在电力系统中有着广泛的应用。
它能够及时准确地对设备进行保护,防止设备发生故障对整个电力系统造成影响。
同时,差动保护还可以实现对设备的局部保护,提高了电力系统的可靠性和安全性。
总之,差动保护作为一种常用的电力系统保护方式,其原理简单而有效。
通过对设备两端电流的比较,可以实现对设备的及时保护,从而保障了电力系统的安全稳定运行。
差动保护在电力系统中的应用前景广阔,将在未来发挥越来越重要的作用。
差动保护工作原理差动保护是电力系统保护中常用的一种保护方式,主要用于检测电力系统中的故障情况,并采取措施防止故障扩大。
差动保护可以用于对各种电气设备进行保护,如变压器、发电机、母线等。
下面将详细介绍差动保护的工作原理。
差动保护是一种基于电流差值的保护方式。
其基本原理是通过比较同一电路的两个或多个点的电流,来判断电气设备是否存在故障。
差动保护一般采用主动式差动保护,也就是主动比较电流并判断是否存在故障,另外还有被动式差动保护,也就是被动接受其他装置的差动信号。
差动保护通常由一个差动继电器组成,该继电器上接入从变压器、发电机以及线路中取得的电流信号。
差动继电器接受这些电流信号,并通过比较这些信号的差异来判断电气设备是否存在故障。
差动保护的工作原理大致可以分为三个步骤:采样、比较和判定。
首先是采样。
差动继电器上接入从电气设备中取得的电流信号。
这些电流信号是通过采样装置采集而来的,通常采用电流互感器获取变压器、发电机以及线路中的电流信号。
采样装置会将采集的电流信号转换成适合差动继电器处理的信号,然后输入到差动继电器中。
接下来是比较。
差动继电器将接收到的电流信号进行比较,比较对象通常是同一电路中的两个或多个点的电流信号。
差动继电器会将这些电流信号进行差分运算,得到一个差值。
如果差值超过所设定的阈值,就会触发差动继电器的动作。
最后是判定。
差动继电器会根据比较得到的差值判断电气设备是否存在故障。
如果差值超过阈值,差动继电器会发出警报信号,并向对应的断路器或开关发送信号,将故障路段进行隔离。
如果差值在阈值之内,差动继电器则认为电气设备正常运行。
差动保护的工作原理中,要特别注意的是阈值的设定。
阈值的大小与电气设备的特性有关,通常需要根据设备的额定电流和故障特性来确定。
阈值设置过小,容易造成误动作,阈值设置过大,容易漏检故障。
差动保护相对来说是一种较为简单、可靠的保护方式。
它可以实时监测电气设备的工作情况,一旦发现故障可以迅速切除故障路段,保护系统的安全稳定运行。

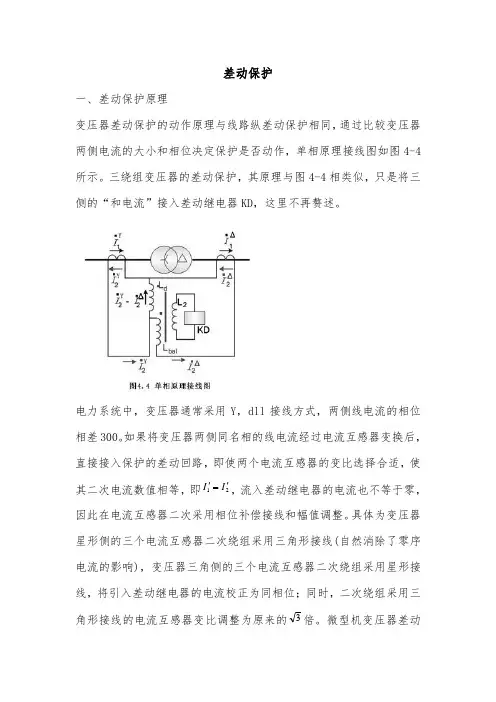

差动保护一、差动保护原理变压器差动保护的动作原理与线路纵差动保护相同,通过比较变压器两侧电流的大小和相位决定保护是否动作,单相原理接线图如图4-4所示。
三绕组变压器的差动保护,其原理与图4-4相类似,只是将三侧的“和电流”接入差动继电器KD ,这里不再赘述。
电力系统中,变压器通常采用Y ,dll 接线方式,两侧线电流的相位相差300。
如果将变压器两侧同名相的线电流经过电流互感器变换后,直接接入保护的差动回路,即使两个电流互感器的变比选择合适,使其二次电流数值相等,即21I I '=',流入差动继电器的电流也不等于零,因此在电流互感器二次采用相位补偿接线和幅值调整。
具体为变压器星形侧的三个电流互感器二次绕组采用三角形接线(自然消除了零序电流的影响),变压器三角侧的三个电流互感器二次绕组采用星形接线,将引入差动继电器的电流校正为同相位;同时,二次绕组采用三角形接线的电流互感器变比调整为原来的3倍。
微型机变压器差动保护,可以通过软件计算实现相位校正。
1.变压器正常运行或外部故障根据图4-4(a)所示电流分布,此时流入差动继电器KD 的电流是变压器两侧电流的二次值相量之差,适当选择电流互感器1TA 和2TA 的变比,再经过相位补偿接线和幅值调整,实际流人差动继电器的电流为不平衡电流,继电器不会动作,差动保护不动作。
此时流人差动继电器的电流为unb TA TA KD I n I n I I I I =-=-=••••''221121 (4—1)式中 TA n 1——电流互感器1TA 、2TA 的变比;unb I ——流人差动继电器的不平衡电流。
2.变压器内部故障根据图4-4(b)所示电流分布,此时流人差动继电器KD 的电流是变压器两侧电流的二次值相量之和,使继电器动作,差动保护动作。
此时流人差动继电器的电流为TA TA KD n I n I I I I 221121••••+=+='' (4—2)如果变压器只有一侧电源,则只有该侧的电流互感器二次电流流人差动继电器;如果变压器两侧有电源,则两侧的电流互感器二次电流都流入差动继电器,且数值相加。
差动保护的工作原理

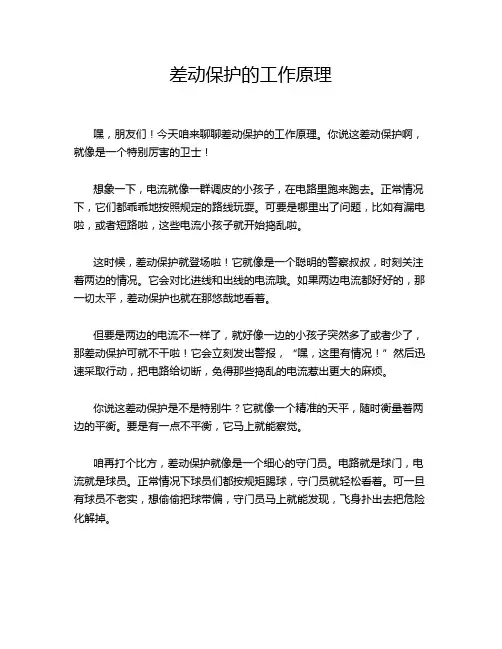

嘿,朋友们!今天咱来聊聊差动保护的工作原理。
你说这差动保护啊,就像是一个特别厉害的卫士!
想象一下,电流就像一群调皮的小孩子,在电路里跑来跑去。
正常情况下,它们都乖乖地按照规定的路线玩耍。
可要是哪里出了问题,比如有漏电啦,或者短路啦,这些电流小孩子就开始捣乱啦。
这时候,差动保护就登场啦!它就像是一个聪明的警察叔叔,时刻关注着两边的情况。
它会对比进线和出线的电流哦。
如果两边电流都好好的,那一切太平,差动保护也就在那悠哉地看着。
但要是两边的电流不一样了,就好像一边的小孩子突然多了或者少了,那差动保护可就不干啦!它会立刻发出警报,“嘿,这里有情况!”然后迅速采取行动,把电路给切断,免得那些捣乱的电流惹出更大的麻烦。
你说这差动保护是不是特别牛?它就像一个精准的天平,随时衡量着两边的平衡。
要是有一点不平衡,它马上就能察觉。
咱再打个比方,差动保护就像是一个细心的守门员。
电路就是球门,电流就是球员。
正常情况下球员们都按规矩踢球,守门员就轻松看着。
可一旦有球员不老实,想偷偷把球带偏,守门员马上就能发现,飞身扑出去把危险化解掉。
而且啊,差动保护还特别可靠呢。
它不会轻易被一些小动静给骗到,它要确定真的有问题了才会行动。
就像一个经验丰富的侦探,不会随便冤枉好人。
总之呢,差动保护在电路里可太重要啦!有了它,我们才能安心地用电,不用担心那些电流小调皮们闯出大祸来。
它默默地守护着电路的安全,就像一个无名英雄。
大家可千万别忘了它的功劳呀!这就是差动保护的工作原理,是不是挺有意思的呀?。
差动保护工作原理解析《差动保护工作原理解析》你有没有想过,在电力系统这个庞大而复杂的世界里,就像一个超级繁忙的大都市一样,如何确保每一个角落的安全和稳定呢?这时候,差动保护就像一个超级英雄闪亮登场啦。
那差动保护到底是怎么工作的呢?咱们可以把电力系统想象成一个大的水路系统。
电流就像是在管道里流动的水。
正常情况下,在一个封闭的电路(就像封闭的水管回路)里,流进某个区域的电流和流出这个区域的电流应该是相等的。
这就好比从一根主水管分出去几个小水管,然后这些小水管的水又汇总回主水管,进去多少水,出来的也应该是多少水。
差动保护装置呢,就像是一个非常精明的“水流量检查员”。
它一直在监视着这个电路区域的流入和流出电流。
比如说,在一个变压器的两侧(变压器就像一个特殊的水流转换站),流入一侧的电流应该和流出另一侧的电流是差不多一样的。
如果有一天,这个平衡被打破了呢?这就像是水管突然破了个洞,流进去的水比流出来的多了,或者是有额外的水从别的地方偷偷灌进来了。
在电路里,这可能是因为发生了故障,比如线路短路了。
短路就像是水管被一块大石头堵住了,水流只能从旁边的缝隙乱冲,电流也会不走正常的路,从而导致流入和流出的电流出现差值。
这时候,差动保护装置就会检测到这个差值。
一般来说,如果这个差值超过了预先设定好的一个小小的“容忍度”,就像你给这个检查员设定了一个界限,一旦水流的差别超过这个界限,那就说明有问题了。
这个预先设定的值是根据实际的电路情况精心计算出来的,就像根据水管的大小、压力等因素来确定一个正常波动的范围。
当差动保护检测到这个不正常的差值时,它就会像一个勇敢的守护者一样,迅速发出信号。
这个信号就像是拉响了警报,告诉整个电力系统:“嘿,这里出问题啦!”然后它会采取措施,比如切断电路,就像关上水管的阀门一样,防止故障进一步扩大,避免对整个电力系统造成更大的损害。
咱们来看个实际的例子吧。
想象一个工厂的供电系统,有很多设备连接在一起。
差动保护的原理
差动保护是一种用于电力系统中保护设备的保护装置,其主要原理是通过比较电流变量来检测系统中的故障。
差动保护的基本原理是根据基尔霍夫电流定律,通过比较进入和离开受保护区域的电流的差值,来判断是否有故障发生。
当系统正常运行时,进入和离开受保护区域的电流应该相等,差动保护的输出信号为零。
但是当系统发生故障时,导致有一部分电流发生了变化,进入和离开受保护区域的电流差值就会不为零,差动保护系统会发现这个差异并产生相应的保护动作。
差动保护通常应用于变压器、发电机、电缆等可能发生故障的设备上。
对于变压器来说,差动保护通常是通过在变压器的电流进出线路上安装电流互感器来实现的。
进入和离开变压器的电流通过电流互感器传递到差动保护装置,该装置比较这些电流的差异并判断是否有故障发生。
如果有故障发生,差动保护装置将发出信号,触发断路器或其他保护设备,切断受保护设备与电力系统的连接,从而保护设备免受进一步的损坏。
总之,差动保护通过比较电流变量来检测电力系统中的故障,当进入和离开受保护区域的电流差异大于预设值时,差动保护系统会触发相应的保护动作,以保护设备的安全运行。
差动保护基本原理差动保护是电力系统中常用的一种保护方式,用于检测电气设备的内、外部短路故障,并迅速切断故障部分,以保护电器设备的安全运行。
它的基本原理是基于电流差值的测量。
差动保护的原理可以分为两个方面:差动原理和差流原理。
一、差动原理当设备正常运行时,设备两端的电流大小是相等的,因为电器设备是采用闭合的回路。
而当设备发生内、外部短路故障时,由于故障电流的存在,电流的值和方向会发生变化,导致设备两端电流不再相等。
差动保护通过测量设备两端电流的差值,当差值超过设定的阈值时,判断故障发生,并发送保护信号,进行故障切除或报警。
二、差流原理差流原理是差动保护中常用的一种实现方法。
它通过将电流采样器放置在设备两端,测量设备两端的电流,并将测量结果进行差分运算,得到差流信号。
差流信号经过放大、整定之后与设定的阈值进行比较,当差流信号超过设定的阈值时,判断设备发生故障,进行切除或报警。
差流原理的实现可以使用各种电流互感器和差流计算器来完成。
差动保护的基本原理可以用以下示意图来表示:```───────────────────────监控│╔═══╦═══╗│设备1→→││多绕组变压器│←←设备2││││←←信号源│─────→→╚═══╩═══╝││││差动保护装置```以上示意图中,设备1和设备2之间连接一个多绕组变压器,通过变压器的中继作用,将设备两端的电流进行采样并传输到差动保护装置。
差动保护装置通过差分运算,计算设备两端电流的差值,并将计算结果与设定的阈值进行比较,如果差值超过设定的阈值,说明设备发生故障,差动保护装置会发送信号进行保护动作。
差动保护具有快速、可靠的动作特性,可以有效地检测电气设备的内、外部短路故障,并迅速切除故障部分,保护电器设备的安全运行。
差动保护在电力系统中得到广泛的应用,常见的应用包括变压器差动保护、母线差动保护、发电机差动保护等。
并且随着电力系统的智能化发展,差动保护装置也在不断地发展,逐渐向数字化、网络化的方向发展。
差动保护原理及校验差动保护是电力系统中常用的一种保护方式,用于检测电力系统中的故障,并及时切除故障点,以保护设备和人员安全。
差动保护通过比较电流的差值来判断是否存在故障,其原理是根据电流的连续性原理,即在故障发生时,系统中的电流总和应为零,如果存在故障,那么电流差值将不为零,从而触发差动保护。
差动保护的基本原理是利用变压器的原理。
在电力系统中,变压器是一种常用的电力设备,其本质是通过电磁感应的原理转换电能。
在变压器中,存在着输入侧和输出侧的电流关系,即输入侧的电流与输出侧的电流成正比关系。
差动保护通过检测变压器输入侧和输出侧的电流差值,从而判断是否存在故障点。
差动保护的校验主要包括以下几个方面:1.设置的差动电流阈值的校验:差动保护中需要设置一个电流阈值,当输入侧和输出侧的电流差值大于该阈值时,才会触发差动保护。
校验差动电流阈值的合理性是差动保护校验的重要内容之一2.差动保护的整定方法的校验:差动保护的整定方法是确定差动保护参数的过程,其目的是保证差动保护灵敏、准确地判别故障。
校验整定方法的正确性是差动保护校验的关键之一3.差动保护的稳定性校验:差动保护在运行过程中需要保持稳定状态,即在没有故障情况下,差动保护应该不会误动。
稳定性校验是保证差动保护正常工作的重要环节之一4.差动保护的动作速度校验:差动保护需要在故障发生时及时切除故障点,以保护设备和人员安全。
动作速度的校验是保证差动保护具有及时性的关键之一通过对以上几个方面的校验,可以保证差动保护的准确性和可靠性,提高电力系统的安全性和稳定性。
总结起来,差动保护是一种根据电流的差值来判断是否存在故障的电力保护方式。
其原理是利用变压器输入侧和输出侧电流的差值来判断是否存在故障点。
差动保护的校验主要包括差动电流阈值的校验、整定方法的校验、稳定性的校验和动作速度的校验。
通过对差动保护的校验可以保证其准确性和可靠性,提高电力系统的安全性和稳定性。
关于差动保护相关参数的描述,帮助大家理解PMC装置差动保护原理。
差动保护装置可用于双绕组变压器、电抗器、发电机、大型电动机以及其它双端设备的电流差动保护。
继电器可适应各种电力变压器连接。
继电器能自动补偿各种连接来获取适用的差动动作量。
差动保护装置的变压器差动保护功能设计了一套可整定的动作电流启动量以及两个百分比制动折线特性。
这样可使继电器设置灵敏,同时使继电器能够在高故障电流情况下区分内部和外部故障。
继电器也提供一种无制动元件来快速去除高值内部故障。
二次和五次谐波闭锁使继电器可通过电流信号中的频率分量来区分由内部故障和由励磁涌流或过励磁引起的差动电流。
谐波闭锁元件具有可整定的门槛。
差动保护装置原理与国内的微机型差动保护原理几乎是一样的,即使是与常规的电磁型比拟,原理也是类似,只不过微机型保护的应用更方便。
如:常规电磁型差动保护星三角变换(CT接线)需在外部完成,微机型差动保护既可以在外部完成,也可在内部完成(外部两侧CT均可接成星型);常规电磁型差动保护电流调平衡是用改变线圈缠绕匝数来完成的,微机型差动保护经过自动计算或输入变压器额定电流值(二次值)即可。
差动保护装置的百分比制动折线一般只应用第一段(SLP1),第二段关闭(SLP2=0FF).比例制动差动保护动作条件:IOP>(SLP1/1OO)*IRT且I0P>087P;如果二次谐波I2>(PCT2/100)*I0P,那么闭锁差动保护。
即差流大于一定比例的制动电流且差流大于差动启动值(差动门槛),差动保护动作。
但二次谐波较大时,闭锁差动保护(主要是考虑励磁涌流)。
差动速断保护动作条件:I0PXJ87P。
一般来说,差动速断启动值要大于可能出现的励磁涌流最大值。
其中:IOP为经过星三角变换与幅值调平衡后的上下压侧差流标么值,IRT为经过星三角变换与幅值调平衡后的制动电流标么值,12为二次谐波标么值。
计算公式:IOP=Ih+Il IRT=(|lh| + |ll|)/2上式Ih、H为经过星三角变换与幅值调平衡后的上下压侧电流标么值,差流计算为相量运算后取模(幅值),制动电流为上下压侧幅值相加再除以二。
线路差动保护的原理及作用一、简介线路差动保护是电力系统中常用的一种保护方式,其作用是在发生线路故障时,及时切除故障点,保护电力系统安全运行。
本文将详细介绍线路差动保护的原理及作用。
二、线路差动保护的基本原理1.差动保护的概念差动保护是指通过比较电气设备两端电流值之间的差异来判断设备是否发生故障,并对故障进行切除或报警的一种保护方式。
在电力系统中,线路差动保护是最常见的一种。
2.差动保护原理(1)基本思想线路上各个相位之间存在着相互制约和协调配合的关系,如果出现故障,则这种关系就会被破坏。
因此,在正常情况下,线路两端电流值应该相等,如果出现故障,则两端电流值就会不相等。
利用这个特点,可以通过比较两端电流值之间的差异来判断是否发生了故障。
(2)测量方法为了测量两端电流值之间的差异,需要在两端分别接入一个互感器,并将其次级连接到一个差动保护装置上。
差动保护装置通过比较两个互感器次级电流值之间的差异来判断是否发生了故障。
(3)工作原理当线路正常运行时,两端电流值相等,差动保护装置输出为零。
当线路发生故障时,两端电流值不相等,差动保护装置输出一个信号,触发切除或报警。
三、线路差动保护的作用1.快速切除故障点线路差动保护可以快速切除故障点,避免故障扩大影响整个电力系统的安全运行。
2.提高电力系统的可靠性线路差动保护能够及时发现并切除故障点,有效地提高了电力系统的可靠性和稳定性。
3.节约维修成本通过及时切除故障点,可以避免因故障而导致设备损坏或更换,从而节约了维修成本和时间。
四、总结线路差动保护是一种常见的电力系统保护方式,在实际应用中具有重要作用。
其基本原理是通过比较电气设备两端电流值之间的差异来判断设备是否发生故障,并对故障进行切除或报警。
线路差动保护的作用包括快速切除故障点、提高电力系统的可靠性和节约维修成本。
变压器差动保护的基本原理
变压器差动保护的基本原理是通过对比变压器两侧电流的差值来判断是否存在故障。
差动保护装置通过将变压器两侧电流互相比较,如果两侧电流差值超过设定的阈值,即认为存在故障。
以下为具体的差动保护工作原理:
1. 差动电流计算:差动保护装置会分别测量变压器的高压侧和低压侧电流,并将两侧电流进行相减,得到差动电流值。
2. 零序电流过滤:在差动保护装置中还会对变压器的零序电流进行过滤,因为零序电流会对差动保护的准确性造成干扰。
3. 相位差检测:差动保护装置会检测变压器两侧电流的相位差,如果相位差超过设定的范围,即可能存在故障。
4. 阻抗滤波:为了提高差动保护的鲁棒性和灵敏性,差动保护装置通常会使用阻抗滤波器来滤除高频噪声和谐波。
5. 工作逻辑:差动保护装置会根据设定的差动电流阈值和相位差范围来判断是否存在故障。
如果差动电流超过阈值或者相位差超过范围,保护装置会发出报警信号或者执行故障切除动作,保护变压器的安全运行。
综上所述,变压器差动保护依靠对变压器两侧电流的差值进行监测和判断,通过特定的算法和逻辑来实现对变压器故障的及时保护。

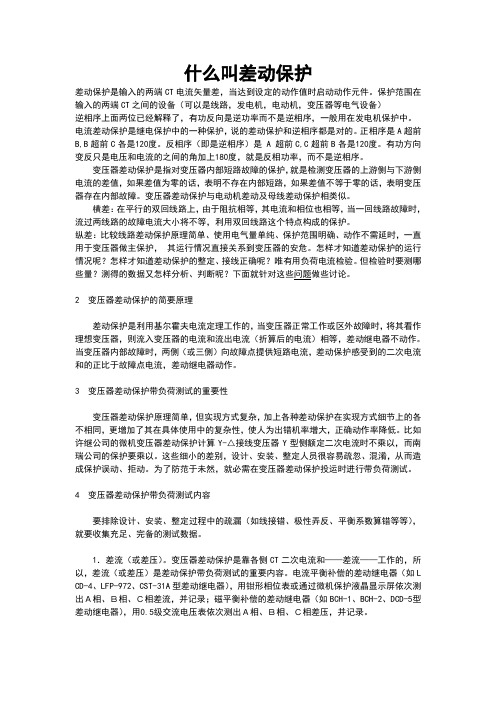

什么叫差动保护差动保护是输入的两端CT电流矢量差,当达到设定的动作值时启动动作元件。
保护范围在输入的两端CT之间的设备(可以是线路,发电机,电动机,变压器等电气设备)逆相序上面两位已经解释了,有功反向是逆功率而不是逆相序,一般用在发电机保护中。
电流差动保护是继电保护中的一种保护,说的差动保护和逆相序都是对的。
正相序是A超前B,B超前C各是120度。
反相序(即是逆相序)是 A 超前C,C超前B各是120度。
有功方向变反只是电压和电流的之间的角加上180度,就是反相功率,而不是逆相序。
变压器差动保护是指对变压器内部短路故障的保护,就是检测变压器的上游侧与下游侧电流的差值,如果差值为零的话,表明不存在内部短路,如果差值不等于零的话,表明变压器存在内部故障。
变压器差动保护与电动机差动及母线差动保护相类似。
横差:在平行的双回线路上,由于阻抗相等,其电流和相位也相等,当一回线路故障时,流过两线路的故障电流大小将不等,利用双回线路这个特点构成的保护。
纵差:比较线路差动保护原理简单、使用电气量单纯、保护范围明确、动作不需延时,一直用于变压器做主保护,其运行情况直接关系到变压器的安危。
怎样才知道差动保护的运行情况呢?怎样才知道差动保护的整定、接线正确呢?唯有用负荷电流检验。
但检验时要测哪些量?测得的数据又怎样分析、判断呢?下面就针对这些问题做些讨论。
2 变压器差动保护的简要原理差动保护是利用基尔霍夫电流定理工作的,当变压器正常工作或区外故障时,将其看作理想变压器,则流入变压器的电流和流出电流(折算后的电流)相等,差动继电器不动作。
当变压器内部故障时,两侧(或三侧)向故障点提供短路电流,差动保护感受到的二次电流和的正比于故障点电流,差动继电器动作。
3 变压器差动保护带负荷测试的重要性变压器差动保护原理简单,但实现方式复杂,加上各种差动保护在实现方式细节上的各不相同,更增加了其在具体使用中的复杂性,使人为出错机率增大,正确动作率降低。
差动保护
变压器差动保护是变压器的主保护,一般较大型变压器都装有差动保护.差动保护主要保护变压器内部线圈匝间短路,它的动作原理是利用变压器高低压两侧的两组差动保护专用电流互干器完成.差动保护的保护范围就是两组互感器之间的部分.
从能量的角度考虑,电力故障就是电能释放转化为热和光等其它能量的过程,从而在故障点两端测得的(相同电压下或变换为同一电压)电流大小和相位必然是不一样的,测得有电流差即有电能释放,即表明有故障,保护就应动作。
“差动”就是有差即动!
变压器的主保护是差动保护还是瓦斯保护?
差动保护和瓦斯保护共同组成变压器的主保护。
差动保护作为变压器内部以及套管引出线相间短路的保护以及中性点直接接地系统侧的单相接地短路保护,同时对变压器内部绕组的匝间短路也能反应。
瓦斯保护能反应变压器内部的绕组相间短路、中性点直接地系统侧的单相接地短路、绕组匝间短路、铁芯或其它部件过热或漏油等各种故障。
由上可以看出,差动保护对变压器内部铁芯过热或因绕组接触不良造成的过热无法反应,且当绕组匝间短路时短路匝数很少时,也可能反应不出。
而瓦斯保护虽然能反应变压器油箱内部的各种故障,但对于套管引出线的故障无法反应,因此,通过瓦斯保护与差动保护共同组
成变压器的主保
变压器差动保护是变压器的主保护,一般较大型变压器都装有差动保护.差动保护主要保护变压器内部线圈匝间短路,它的动作原理是利用变压器高低压两侧的两组差动保护专用电流互干器完成.差动保护的保护范围就是两组互感器之间的部分.
变压器的差动保护分为纵联差动和横联差动两种形式.纵联差动保护用于单回路,横联差动保护用于双回路.
主要用来保护变压器内部以及引出线和绝缘套管的相间短路,并且也可用来保护变压器的匝间短路,其保护区在变压器一,二侧所装电流互感器之间.
它是利用保护区内发生短路故障时变压器两侧电流在差动回路中引起的不平衡电力而动作的一种保护.
主变差动保护跳闸的处理;
查看开关位置显示及其电流表,确认主变跳闸,报调度,汇报初步现象。
查看并记录光字牌,确认是主变差动保护。
停止站内的所有工作票,观察其它剩下的主变有无过负荷,油温有无过高,派人到现场把其他主变的冷却器全部投入,加强对主变的巡视和监视中央信号屏的主变负荷情况和油温。
主变过负荷,可向调度汇报,要求压负荷。
如果是#1主变跳闸,则应该检查站用变是否自投成功,站用电是否正常,充电机是否正常工作。
还应该合上其它三台主变的其中一台的变
高和变中中性点接地刀闸。
在保证站内的其它设备不受事故影响其正常运行后,将主变及其三侧开关转换为检修,进行下列检查:
1)主变套管有无破裂放电现象;
2)在主变差动保护区内有无短路或放电现象;
3)差动保护接线、整定有无错误、电流互感器二次回路是否开路,旁路代主变开关时有无切换电流互感器二次回路;
4)向调度了解在跳闸的同时系统有无短路故障;
5)查看瓦斯继电器内有无气体,主变油位、油色、防爆装置有无异常。
检查结果确认差动保护动作正确,但不是变压器内部故障引起,而是差动范围内变压器外的短路故障引起,若故障点在高压侧,则在故障处理完毕,检查变压器无异常后,经调度同意可将主变重新投入运行;若故障点在中低压侧,则应进行绕组变形测试、取油样化验、测直流电阻、绝缘电阻等,确认变压器正常,且故障处理完毕后,还必须经过总工程师同意才能将变压器重新投入运行;
检查结果确认是差动保护误动作,在其它保护(重瓦斯、复合过流)正常的情况下,经调度员同意可将差动保护退出,恢复变压器运行。
我认为:1.检查有无CT断线。
CT断线也会在差动回路中产生差流,引起误动。
2.检查CT接线端子是否有松动现象,虚接会造成电阻增大,不平衡电流增大。
3.假如因需要增加了负荷,应考虑原来的定值是否调大些。
4.检查CT互感器同名端的极性。
以上现象都会
造成差动误动。
望笑纳!这是我现场服务所得。
变压器差动保护跳闸后,应做如下检查和处理:
1.检查变压器本体有无异常,检查差动保护范围内的瓷瓶是否有闪络、损坏,引线是否有短路。
2.如果变压器差动保护范围内的设备无明显故障,应检查继电保护及二次回路是否有故障,直流回路是否有两点接地。
3.经检查以上无异常时,应在切除负荷后立即试送一次,试送后又跳闸,不得再送。
4.如果是因继电器或二次回路故障,直流两点接地造成的误动,应将差动保护退出运行,将变压器送电后,再处理二次回路故障及直流接地。
5.差动保护及重瓦斯保护同时动作使变压器跳闸时,不经内部检查和试验,不得将变压器投入运行。
为什么高压进线只有ABC三相,而没有零相,若有一相接地会出现什么情况,怎么解决?什么是小电流接地系统?什么又是大电流接
地系统?电力变压器为什么要有重瓦斯动作,和温度过高动作?
我国现在的10KV 110KV 220KV 500KV (国网已经有1000KV)高压输电线路都是没有零线的,因为这些电压等级都是不可以直接被设备(少数超高压设备除外)所接受的。
而我们平时用电最多的是3相4线制(TN—C系统),3根火线+1零线。
而零线的作用是:1.中性线(N线),和火线一起接成相电压。
2.充当某些运行设备的中性点接地(工作接地)。
3.和设备外壳相接充当保护(P线)。
而这些在10KV以上电压等级是不需要的,110KV以上的输电线路上方有2条架空零线(或称架空避雷线、架空地线),其作用是起避雷作用(防止雷电波)。
所以日常见到的高压进线没零线。
楼主问到1相接地的问题,高压输电线都是需要保护的(禁止在无保护的条件下运行),110KV一般有一套保护,220KV以上则需要2套原理不同、且来自不同厂家的保护,运用比较广泛的是光纤纵差和高频保护。
当发生一相接地的时候会发生跳闸,因为线路都有重合闸(分单重、3重、综重),在判定为永久性故障后不进行重合。
所以:短路——重合——跳闸。
关于大、小电流接地系统的问题,大电流接地系统是指中性点直接接地系统,像我们的3相4线制就属于,因为在发生故障的时候接地电流会比较大。
小电流接地系统包括:中性点不接地系统、中性点经消弧线圈接地系统、中性点经大电阻接地系统。
发生故障的时候接地电流比较小。
电力的变压器为什么需要装有瓦斯保护?在电网的变压器中,差动保
护和瓦斯保护一起构成变压器的主保护,差动保护是用首末两端电流的对比判断故障然后动作的,保护的是变压器的绕组、套管、到CT 侧,差动保护属于电气量保护。
瓦斯保护是属于非电气量的保护,装在油箱和油枕之间,分过气流和过油流,如果变压器内部发生短路,那么短路电流会分解变压器油而产生气体,让瓦斯继电器发出告警信号(轻瓦斯保护),短路严重的时候,气温很高,会让油面上升,冲到瓦斯继电器的动作位置,发生跳闸信号(重瓦斯保护)。
由于瓦斯保护可以保护到差动保护所保护不到的位置——铁心。
所以瓦斯和差动一起构成变压器的主保护。
以上内容是针对楼主的问题,尽己能力详细作出解答,如果有疑问继续提问,大家在讨论中进步^-^
1、高压线三相是火线,接到变电站后,变电站的地线就直接接到大地上再连给用户(零相就是大地)
2、若有一相接地会出现短路,线路中有短路保护系统,自动跳砸。
3、中性点直接接地的系统,大电流接地系统。
中性点不直接接地的系统,叫小电流接地系统。
4、瓦斯动作,和温度过高动作可提醒变压器油。
油过少变压器发热,则会瓦斯动作,变压器短路或环境温度高油受热胀,会温度过高动作。
