差动保护整定计算

微机差动保护整定计算要注意的问题微机差动保护整定计算的注意事项微机差动保护是电力系统中常用的保护装置之一，用于实时监测电力系统中的电流差别，确保系统的安全运行。

微机差动保护的整定计算是保证其工作可靠性和准确性的重要环节。

本文将就微机差动保护整定计算中需要注意的问题进行探讨。

1. 测量装置的准确性：在进行微机差动保护整定计算之前，需要确保测量装置的准确性。

测量装置的误差会影响差动保护的判断结果，因此要注意定期校准测量装置，保证其准确性。

2. 可靠的CT和PT：差动保护中使用的互感器（CT和PT）也需要保持良好的工作状态。

CT和PT的变比和精度决定了差动保护的整定参数，因此在进行差动保护整定计算之前，要对CT和PT进行检查和校准，确保其工作可靠性和精度。

3. 选择合适的整定方法：微机差动保护的整定方法多种多样，常见的有整定比率法、整定阻抗法、整定时间法等。

在选择整定方法时，要考虑电力系统的特点和差动保护的要求，并根据实际情况选择合适的方法进行整定。

4. 系统参数的准确性：微机差动保护整定计算需要准确的系统参数，包括电流互感器比值、变压器参数、线路参数等。

在进行整定计算之前，要确保这些参数的准确性，避免由于参数误差导致的整定计算错误。

5. 整定方案的合理性：差动保护整定计算得到的参数可能存在多种选择，要选择合理的整定方案。

合理的整定方案应该能够在保证系统稳定性和灵敏性的同时，降低误动率和误动时间。

6. 测试和验证：进行整定计算后，要进行测试和验证，以确保差动保护的准确性和可靠性。

测试过程中要模拟各种故障情况，并检查差动保护的动作是否正确。

如果测试结果不符合要求，需要进行调整和再整定。

7. 保持整定参数的合理性：电力系统会受到各种外界因素的影响，如系统结构变化、负荷变化等，因此差动保护整定参数需要定期检查和调整。

保持整定参数的合理性可以使差动保护一直处于最佳工作状态。

总之，微机差动保护整定计算是确保电力系统安全运行的重要环节。

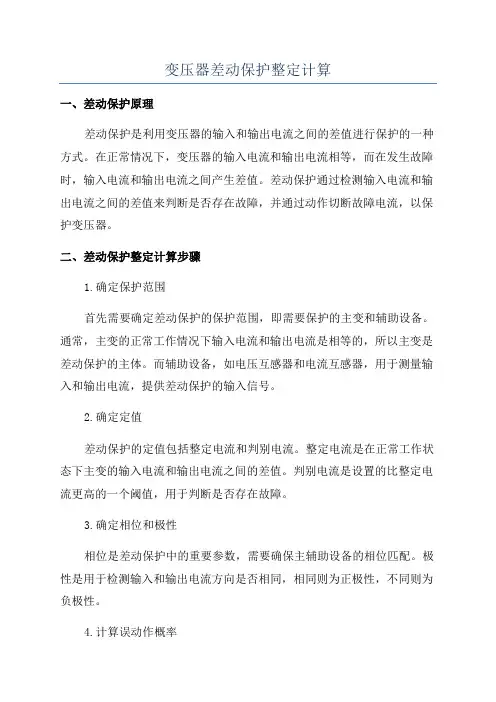

变压器差动保护整定计算一、差动保护原理差动保护是利用变压器的输入和输出电流之间的差值进行保护的一种方式。

在正常情况下，变压器的输入电流和输出电流相等，而在发生故障时，输入电流和输出电流之间产生差值。

差动保护通过检测输入电流和输出电流之间的差值来判断是否存在故障，并通过动作切断故障电流，以保护变压器。

二、差动保护整定计算步骤1.确定保护范围首先需要确定差动保护的保护范围，即需要保护的主变和辅助设备。

通常，主变的正常工作情况下输入电流和输出电流是相等的，所以主变是差动保护的主体。

而辅助设备，如电压互感器和电流互感器，用于测量输入和输出电流，提供差动保护的输入信号。

2.确定定值差动保护的定值包括整定电流和判别电流。

整定电流是在正常工作状态下主变的输入电流和输出电流之间的差值。

判别电流是设置的比整定电流更高的一个阈值，用于判断是否存在故障。

3.确定相位和极性相位是差动保护中的重要参数，需要确保主辅助设备的相位匹配。

极性是用于检测输入和输出电流方向是否相同，相同则为正极性，不同则为负极性。

4.计算误动作概率误动作概率是差动保护的重要指标之一，衡量了保护的准确性和可靠性。

误动作概率越低，说明差动保护越准确和可靠。

计算误动作概率需要考虑到不完美互感器和其它影响因素。

5.调整整定值根据误动作概率和实际工作情况，可以对整定值进行调整。

通常，较低的误动作概率需要更高的整定电流和判别电流，但也会增加保护的动作时间，所以需要权衡。

三、差动保护整定计算相关公式1.整定电流计算公式整定电流一般使用主变额定电流的一个百分比来表示，通常为主变额定电流的10-30%。

整定电流计算公式如下：I整定=K*I主变其中，I整定为整定电流，K为整定系数，I主变为主变额定电流。

2.判别电流计算公式判别电流一般取整定电流的2-3倍。

判别电流计算公式如下：I判别=n*I整定其中，I判别为判别电流，n为判别系数，I整定为整定电流。

3.误动作概率计算公式误动作概率计算公式较为复杂，可以根据具体情况选择不同的公式。

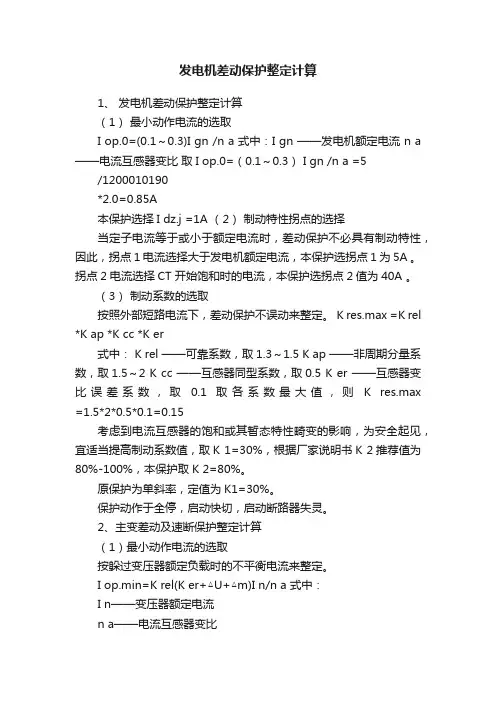

发电机差动保护整定计算1、发电机差动保护整定计算（1）最小动作电流的选取I op.0=(0.1～0.3)I gn /n a 式中：I gn ——发电机额定电流 n a ——电流互感器变比取I op.0=（0.1～0.3） I gn /n a =5 /1200010190*2.0=0.85A本保护选择I dz.j =1A （2）制动特性拐点的选择当定子电流等于或小于额定电流时，差动保护不必具有制动特性，因此，拐点1电流选择大于发电机额定电流，本保护选拐点1为5A 。

拐点2电流选择CT 开始饱和时的电流，本保护选拐点2值为40A 。

（3）制动系数的选取按照外部短路电流下，差动保护不误动来整定。

K res.max =K rel *K ap *K cc *K er式中： K rel ——可靠系数，取1.3～1.5 K ap ——非周期分量系数，取1.5～2 K cc ——互感器同型系数，取0.5 K er ——互感器变比误差系数，取0.1 取各系数最大值，则K res.max =1.5*2*0.5*0.1=0.15考虑到电流互感器的饱和或其暂态特性畸变的影响，为安全起见，宜适当提高制动系数值，取K 1=30%，根据厂家说明书K 2推荐值为80%-100%，本保护取K 2=80%。

原保护为单斜率，定值为K1=30%。

保护动作于全停，启动快切，启动断路器失灵。

2、主变差动及速断保护整定计算（1）最小动作电流的选取按躲过变压器额定负载时的不平衡电流来整定。

I op.min=K rel(K er+△U+△m)I n/n a 式中：I n——变压器额定电流n a——电流互感器变比K rel——可靠系数，取1.3～1.5K er——电流互感器的变比误差，10P型取0.03*2，5P型和TP 型取0.01*2△U——变压器调压引起的误差，取调压范围中偏离额定值的最大值（百分值）△m——由于电流互感器变比未完全匹配产生的误差，初设时取0.05在工程实用整定计算中可选取I op.min=（0.2～0.5）I n/n a，一般工程宜采用不小于0.3 I n/n a。

继电保护整定计算公式汇总继电保护整定计算是电力系统保护的重要组成部分。

在电力系统运行中，应该根据系统的特点和要求，合理地进行继电保护整定计算，保证电网的稳定运行和安全性。

本文将分享一些常见的继电保护整定计算公式，希望对读者有所帮助。

一、距离保护整定计算公式距离保护是电力系统中最常见的保护之一，其主要功能是保护输电线路和变电站设备的安全运行。

距离保护的整定计算公式如下：•相对距离保护的整定计算公式：1.相对距离保护动作时间设置公式：T = K * L / (V - F * L)其中，T为距离保护的动作时间（单位：s），K为校正系数，取值应在0.8～1.2之间；L为距离（单位：km）；V为系统电压（单位：kV），F为负载阻抗因数，取值应为0.8～1.2之间。

2.相对距离保护动作值设置公式：Z = L * (K1 + K2 * e^(K3 * L) / V)其中，Z为距离保护的动作值（单位：Ω）；K1、K2、K3为校正系数，应根据具体的系统参数进行确定；e为自然对数的底数。

•绝对距离保护的整定计算公式：1.绝对距离保护动作时间设置公式：T = K * L / V其中，T为距离保护的动作时间（单位：s），K为校正系数，取值应在0.8～1.2之间；L为距离（单位：km）；V为系统电压（单位：kV）。

2.绝对距离保护动作值设置公式：Z = L * (K1 + K2 * e^(K3 * L) / V)其中，Z为距离保护的动作值（单位：Ω）；K1、K2、K3为校正系数，应根据具体的系统参数进行确定；e为自然对数的底数。

二、过电流保护整定计算公式过电流保护的主要功能是保护电力系统中各种设备，在出现电气故障时，对其进行及时的故障切除。

过电流保护的整定计算公式如下：•相间过电流保护的整定计算公式：1.相间过电流保护动作时间设置公式：T = 0.14 * K * Z / I其中，T为保护的动作时间（单位：s），K为校正系数，通常取1.0；Z为当前相间电路的阻抗（单位：Ω）；I为保护设备的额定电流（单位：A）。

差动保护（DCAP3040、DCAP3041）定值整定说明说明：三圈变的整定计算原理与二圈变的整定计算原理相同，现以三圈变为例来说明差动保护的整定计算。

1、计算变压器各侧额定一次电流n n n U S i 3/=式中 S n —变压器额定容量（kV A ）（注意：与各侧功率分配无关）U n —该侧额定电压（kV ）2、计算变压器各侧额定二次电流ln /n i K I n jx n ⋅='式中 K jx —该侧CT 接线系数（二次三角形接线K jx =3，星形接线K jx =1）n ln —该侧CT 变比3、计算平衡系数设变压器三侧的平衡系数分别为Kh 、Km 和Kl ，则：（a ）降压变压器：选取高压侧（主电源侧）为基本侧，平衡系数为''=''==nlnh nm nh m h I I K I I K K //11（b ）升压变压器：选取低压侧（主电源侧）为基本侧，平衡系数为1//1=''=''=K I I K I I K nm nl m nhnl h4、保护内部计算用变压器各侧额定二次电流经平衡折算后，保护内部计算用变压器各侧二次电流分别为'='='=ll m m m h h I K I I K I Ih K I 1保护内部计算用各侧额定二次电流分别为：对降压变压器： '='='='='='=nhnl l nl nh nm m nm nhnh h nh I I K I I I K I I I K I对升压变压器： '='='='='='=nlnl l nl nl nm m nm nlnh h nh I I K I I I K I I I K I可见经平衡折算后I nh =I nm =I nl ,即保护内部计算用变压器各侧额定二次电流完全相等，都等于所选的基本侧的额定二次电流。

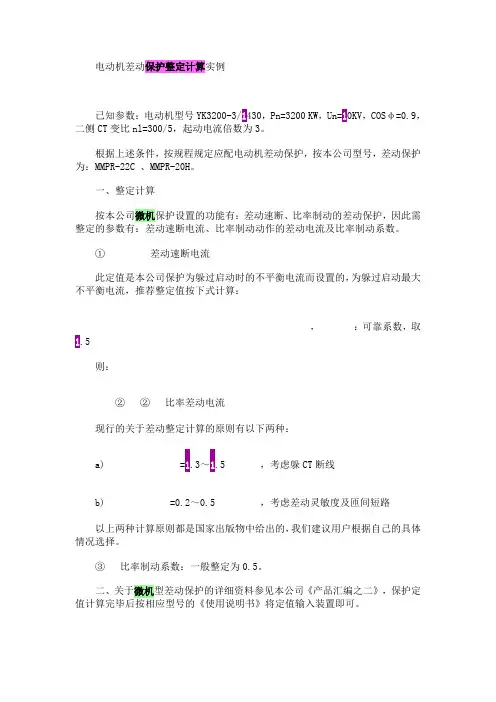

电动机差动保护整定计算实例已知参数：电动机型号YK3200-3/1430，Pn=3200 KW，Un=10KV，COSφ=0.9，二侧CT变比nl=300/5，起动电流倍数为3。

根据上述条件，按规程规定应配电动机差动保护，按本公司型号，差动保护为：MMPR-22C 、MMPR-20H。

一、整定计算按本公司微机保护设置的功能有：差动速断、比率制动的差动保护，因此需整定的参数有：差动速断电流、比率制动动作的差动电流及比率制动系数。

①差动速断电流此定值是本公司保护为躲过启动时的不平衡电流而设置的，为躲过启动最大不平衡电流，推荐整定值按下式计算：，：可靠系数，取1.5则：②②比率差动电流现行的关于差动整定计算的原则有以下两种：a) =1.3～1.5 ，考虑躲CT断线b) =0.2～0.5 ，考虑差动灵敏度及匝间短路以上两种计算原则都是国家出版物中给出的，我们建议用户根据自己的具体情况选择。

③比率制动系数：一般整定为0.5。

二、关于微机型差动保护的详细资料参见本公司《产品汇编之二》，保护定值计算完毕后按相应型号的《使用说明书》将定值输入装置即可。

对超过2000KW的电动机，除配差动保护外，尚需配电流保护（即本公司MMPR-12C、MMPR-10H等综合保护）。

关于综合保护的算例参见“电动机保护整定计算实例”。

变压器差动保护的整定与计算以右侧所示Y/Y/△-11接线的三卷变压器为例，设变压器的额定容量为S(MVA)，高、中、低各侧电压分别为UH、UM、UL(KV)，各侧二次电流分别为IH、IM、IL(A)，各侧电流互感器变比分别为nH、nM、nL。

一、各侧二次额定电流的计算式中为接线系数，当CT按Y形接线时，；按△形接线时，。

二、差动速断电流整定按躲过励磁涌流及区外故障时的不平衡电流整定，一般按6～12倍额定电流整定。

对于大型变压器可取较小值，对于小型变压器取较大值。

三、差动电流整定按躲过正常运行时的不平衡电流整定。

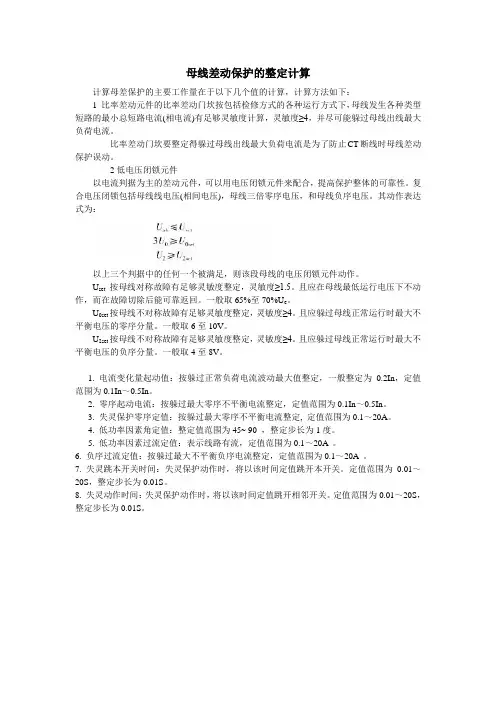

母线差动保护的整定计算计算母差保护的主要工作量在于以下几个值的计算，计算方法如下：1 比率差动元件的比率差动门坎按包括检修方式的各种运行方式下，母线发生各种类型短路的最小总短路电流(相电流)有足够灵敏度计算，灵敏度≥4，并尽可能躲过母线出线最大负荷电流。

比率差动门坎要整定得躲过母线出线最大负荷电流是为了防止CT断线时母线差动保护误动。

2低电压闭锁元件以电流判据为主的差动元件，可以用电压闭锁元件来配合，提高保护整体的可靠性。

复合电压闭锁包括母线线电压(相间电压)，母线三倍零序电压，和母线负序电压。

其动作表达式为：以上三个判据中的任何一个被满足，则该段母线的电压闭锁元件动作。

U set按母线对称故障有足够灵敏度整定，灵敏度≥1.5。

且应在母线最低运行电压下不动作，而在故障切除后能可靠返回。

一般取65%至70%U e。

U0set按母线不对称故障有足够灵敏度整定，灵敏度≥4。

且应躲过母线正常运行时最大不平衡电压的零序分量。

一般取6至10V。

U2set按母线不对称故障有足够灵敏度整定，灵敏度≥4。

且应躲过母线正常运行时最大不平衡电压的负序分量。

一般取4至8V。

1. 电流变化量起动值：按躲过正常负荷电流波动最大值整定，一般整定为0.2In，定值范围为0.1In～0.5In。

2. 零序起动电流：按躲过最大零序不平衡电流整定，定值范围为0.1In～0.5In。

3. 失灵保护零序定值：按躲过最大零序不平衡电流整定, 定值范围为0.1～20A。

4. 低功率因素角定值：整定值范围为45~ 90 ，整定步长为1度。

5. 低功率因素过流定值：表示线路有流，定值范围为0.1～20A 。

6. 负序过流定值：按躲过最大不平衡负序电流整定，定值范围为0.1～20A 。

7. 失灵跳本开关时间：失灵保护动作时，将以该时间定值跳开本开关。

定值范围为0.01～20S，整定步长为0.01S。

8. 失灵动作时间：失灵保护动作时，将以该时间定值跳开相邻开关。

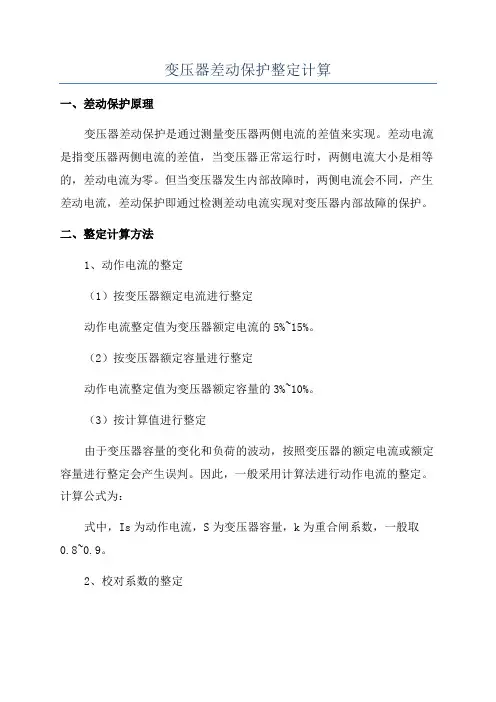

变压器差动保护整定计算一、差动保护原理变压器差动保护是通过测量变压器两侧电流的差值来实现。

差动电流是指变压器两侧电流的差值，当变压器正常运行时，两侧电流大小是相等的，差动电流为零。

但当变压器发生内部故障时，两侧电流会不同，产生差动电流，差动保护即通过检测差动电流实现对变压器内部故障的保护。

二、整定计算方法1、动作电流的整定（1）按变压器额定电流进行整定动作电流整定值为变压器额定电流的5%~15%。

（2）按变压器额定容量进行整定动作电流整定值为变压器额定容量的3%~10%。

（3）按计算值进行整定由于变压器容量的变化和负荷的波动，按照变压器的额定电流或额定容量进行整定会产生误判。

因此，一般采用计算法进行动作电流的整定。

计算公式为：式中，Is为动作电流，S为变压器容量，k为重合闸系数，一般取0.8~0.9。

2、校对系数的整定差动保护装置精度有一定的误差，为了提高差动保护的精度，需要进行校对系数的整定。

校对系数的整定方法一般有以下两种：（1）按精度等级进行整定按照差动保护装置的精度等级进行整定，一般取0.8~0.9。

（2）按变压器灵敏系数进行整定根据变压器的灵敏系数进行整定，灵敏系数一般取0.1~0.3。

3、时间延迟的整定为了避免因瞬时故障而误动，差动保护需要进行时间延迟的整定，延迟时间一般为0.15~0.3s。

三、差动保护整定计算示例假设一个变压器的容量为1000kVA，额定电流为100A，差动保护装置的精度等级为0.5级，重合闸系数为0.9，灵敏系数为0.2，时间延迟为0.2s。

则进行差动保护的整定计算如下：（1）动作电流的整定按计算值进行动作电流的整定，Is=0.2某1000某0.9/100=1.8A（2）校对系数的整定根据设备的精度等级进行整定，校对系数为0.9。

（3）时间延迟的整定时间延迟为0.2s。

以上就是变压器差动保护整定计算的详细介绍，差动保护整定是保障变压器安全运行的重要环节，需要进行合理的整定计算，以提高差动保护装置的精度和可靠性。

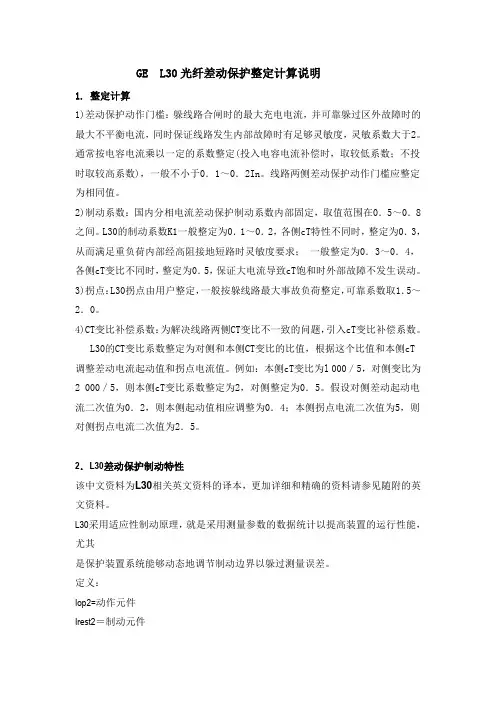

GE L30光纤差动保护整定计算说明1. 整定计算1)差动保护动作门槛：躲线路合闸时的最大充电电流，并可靠躲过区外故障时的最大不平衡电流，同时保证线路发生内部故障时有足够灵敏度，灵敏系数大于2。

通常按电容电流乘以一定的系数整定(投入电容电流补偿时，取较低系数；不投时取较高系数)，一般不小于0．1～0．2In。

线路两侧差动保护动作门槛应整定为相同值。

2)制动系数：国内分相电流差动保护制动系数内部固定，取值范围在0．5～0．8之间。

L30的制动系数K1一般整定为0．1～0．2，各侧cT特性不同时，整定为0．3，从而满足重负荷内部经高阻接地短路时灵敏度要求；一般整定为0．3～0．4，各侧cT变比不同时，整定为0．5，保证大电流导致cT饱和时外部故障不发生误动。

3)拐点：L30拐点由用户整定，一般按躲线路最大事故负荷整定，可靠系数取1．5～2．0。

4)CT变比补偿系数：为解决线路两侧CT变比不一致的问题，引入cT变比补偿系数。

L30的CT变比系数整定为对侧和本侧CT变比的比值，根据这个比值和本侧cT 调整差动电流起动值和拐点电流值。

例如：本侧cT变比为l 000／5，对侧变比为2 000／5，则本侧cT变比系数整定为2，对侧整定为0．5。

假设对侧差动起动电流二次值为0．2，则本侧起动值相应调整为0．4；本侧拐点电流二次值为5，则对侧拐点电流二次值为2．5。

2．L30差动保护制动特性该中文资料为L30相关英文资料的译本，更加详细和精确的资料请参见随附的英文资料。

L30采用适应性制动原理，就是采用测量参数的数据统计以提高装置的运行性能，尤其是保护装置系统能够动态地调节制动边界以躲过测量误差。

定义：Iop2=动作元件Irest2＝制动元件I_L＝近端电流相量I_R＝远端电流相量S1＝斜率1S2＝斜率2P ＝启动值BP＝两个斜率之间的拐点σloc＝由协方差矩阵所计算出来的就地相量动态修正系数σrem＝由协方差矩阵所计算出来的远方相量动态修正系数动作条件：(Iop2 / Irest2) ﹥1；制动条件：(Iop2 / Irest2)≦ 1当I_L﹤BP 且I_R﹤BP 时，Irest2＝2×S12×I_L2+2×S12×I_R2+2×P2+σloc+σrem当I_L﹥BP 且I_R﹤BP 时，Irest2＝2×S22×(I_L2-BP2)+2×S12×BP2+2×S12×I_R2+2×P2+σloc+σrem当I_L﹤BP 且I_R﹥BP 时，Irest2＝2×S12×I_L2+2×S22×(I_R2-BP2)+2×S12×BP2+2×P2+σloc+σrem当I_L﹥BP 且I_R﹥BP 时，Irest2＝2×S22×(I_L2-BP2)+2×S22×(I_R2-BP2)+4×S12×BP2+2×P2+σloc+σremL30差动保护的建议整定原则差动元件的主要包括以下4项内容：CURRENT DIFF PICKUP(电流差动启动值)、CURRENTDIFF RESTRAINT 1(电流差动制动1)、CURRENT DIFF RESTRAINT 2 (电流差动制动2)和CURRENT DIFF BREAK PT (电流差动拐点)。

变压器差动保护整定计算1.比率差动1.1装置中的平衡系数的计算1）．计算变压器各侧一次额定电流：式中n S 为变压器最大额定容量，n U 1为变压器计算侧额定电压。

2）．计算变压器各侧二次额定电流：式中n I 1为变压器计算侧一次额定电流，LH n 为变压器计算侧TA 变比。

3）．计算变压器各侧平衡系数：b n n PH K I I K 2min 2，其中)4,min(min 2max 2n n b I I K 式中n I 2为变压器计算侧二次额定电流，min 2n I 为变压器各侧二次额定电流值中最小值，max 2n I 为变压器各侧二次额定电流值中最大值。

平衡系数的计算方法即以变压器各侧中二次额定电流为最小的一侧为基准，其它侧依次放大。

若最大二次额定电流与最小二次额定电流的比值大于4，则取放大倍数最大的一侧倍数为4，其它侧依次减小；若最大二次额定电流与最小二次额定电流的比值小于4，则取放大倍数最小的一侧倍数为1，其它侧依次放大。

装置为了保证精度，所能接受的最小系数ph K 为0.25，因此差动保护各侧电流平衡系数调整范围最大可达16倍。

1.2差动各侧电流相位差的补偿变压器各侧电流互感器采用星形接线，二次电流直接接入本装置。

电流互感器各侧的极性都以母线侧为极性端。

变压器各侧TA 二次电流相位由软件调整，装置采用Δ->Y 变化调整差流平衡，这样可明确区分涌流和故障的特征，大大加快保护的动作速度。

对于Yo/Δ-11的接线，其校正方法如下：Yo 侧：Δ侧：式中：a I 、b I 、c I 为Δ侧TA 二次电流，a I '、b I '、c I '为Δ侧校正后的各相电流；A I 、B I 、C I 为Yo 侧TA 二次电流，aI '、b I '、c I '为Yo 侧校正后的各相电流。

其它接线方式可以类推。

装置中可通过变压器接线方式整定控制字（参见装置系统参数定值）选择接线方式。
