压力表的量程如何选择？

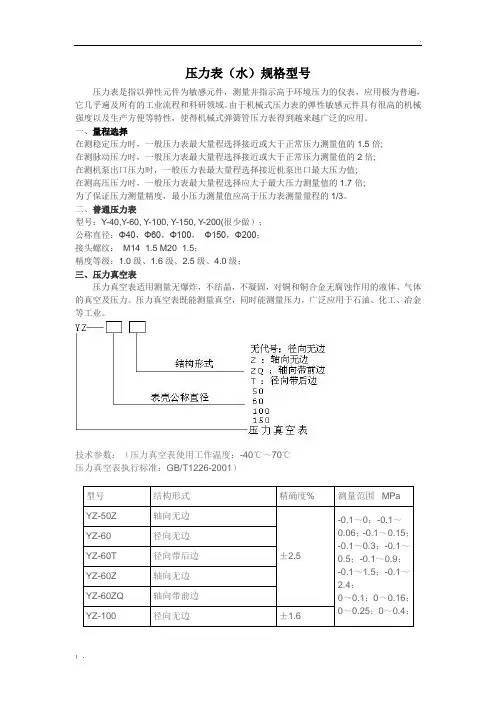

压力表（水）规格型号压力表是指以弹性元件为敏感元件，测量并指示高于环境压力的仪表，应用极为普遍，它几乎遍及所有的工业流程和科研领域。

由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式弹簧管压力表得到越来越广泛的应用。

一、量程选择在测稳定压力时，一般压力表最大量程选择接近或大于正常压力测量值的1.5倍;在测脉动压力时，一般压力表最大量程选择接近或大于正常压力测量值的2倍;在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值;在测高压压力时，一般压力表最大量程选择应大于最大压力测量值的1.7倍;为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3。

二、普通压力表型号：Y-40,Y-60, Y-100, Y-150, Y-200(很少做）；公称直径：Φ40，Φ60，Φ100，Φ150，Φ200；接头螺纹：M14×1.5 M20×1.5；精度等级：1.0级、1.6级、2.5级、4.0级；三、压力真空表压力真空表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体的真空及压力。

压力真空表既能测量真空，同时能测量压力，广泛应用于石油、化工、冶金等工业。

技术参数：（压力真空表使用工作温度：-40℃～70℃压力真空表执行标准：GB/T1226-2001）型号结构形式精确度% 测量范围MPa YZ-50Z 轴向无边±2.5-0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4；0～0.1；0～0.16；0～0.25；0～0.4；YZ-60 径向无边YZ-60T 径向带后边YZ-60Z 轴向无边YZ-60ZQ 轴向带前边YZ-100 径向无边±1.6。

压力表量程的选用标准量程的选择量程的选择根据被测压力的大小确定仪表量程。

对于弹性式压力表，在测稳定压力时，最大压力值应不超过满量程的3/4，测波动压力时，最大压力值应不超过满量程的2/3，最低测量压力值应不低于全量程1/3。

精度选择精度选择，根据生产允许的最大测量误差，以经济、实用的原则确定仪表的精度级。

一般工业用压力表级或级已足够。

使用环境及介质性能的考虑使用环境及介质性能的考虑，环境条件恶劣，如高温、腐蚀、潮湿、振动等；被测介质的性能，如温度的高低、腐蚀性、易结晶、易燃、易爆等等。

以此来确定压力表的种类和型号。

压力表的外形的选择压力表的外形的选择：现场就地指示的压力表一般表面直径为100mm，在标准较高或照明条件差的场合用表面直径为200~250mm的，盘装表直径为150mm。

压力表安装三大注意事项测压点的选择应能反映被测压力的真实大小。

①要选在被测介质直线流动的管段部分，不要选在管路拐弯、分叉、死角或其他易形成漩涡的地方。

②测量流动介质的压力时，应使取压点与流动方向垂直，取压管内端面与生产设备连接处的内壁应保持平齐，不应有凸出物或毛刺。

③测量液（气）体压力时，取压点应在管道下（上）部，使导压管内不积存气（液）体。

导压管铺设①导压管粗细要合适，一般内径为6～10mm，长度应尽可能短，最长不得超过50m，以减少压力指示的迟缓。

如超过50m，应选用能远距离传送的压力计。

②导压管水平安装时应保证有1:10～1:20的倾斜度，以利于积存于其中之液体（或气体）的排出。

③当被测介质易冷凝或冻结时，必须加设保温伴热管线。

④取压口到压力计之间应装有切断阀，以备检修压力计时使用。

切断阀应装设在靠近取压口的地方。

压力计的安装①压力计应安装在易观察和检修的地方。

②安装地点应力求避免振动和高温影响。

③测量蒸汽压力时，应加装凝液管，以防止高温蒸汽直接与测压元件接触[图3-17（a）］；对于有腐蚀性介质的压力测量，应加装有中性介质的隔离罐，下图（b）表示了被测介质密度ρ2大于和小于隔离液密度ρ1的两种情况。

真空压力表量程1. 什么是真空压力表？真空压力表是一种用于测量真空系统中的气体压力的仪器。

它通常由一个压力传感器和一个显示器组成。

真空压力表可以用于各种应用，包括实验室研究、工业生产和航天航空等领域。

2. 真空压力表的量程真空压力表的量程指的是它能够测量的最大和最小压力范围。

在选择真空压力表时，我们需要根据具体应用来确定所需的量程范围。

2.1 最大量程最大量程是指真空压力表能够测量的最高压力值。

不同型号和品牌的真空压力表具有不同的最大量程，通常在数据手册中可以找到相关信息。

在选择最大量程时，我们需要考虑被测系统中可能出现的最高气体压力，并选择一个比该值稍高一些的最大量程。

2.2 最小量程最小量程是指真空压力表能够测量的最低压力值。

在选择最小量程时，我们需要考虑被测系统中可能出现的最低气体压力，并选择一个比该值稍低一些的最小量程。

有些真空压力表具有自动量程切换功能，可以根据被测压力自动选择合适的量程范围。

2.3 量程选择的注意事项在选择真空压力表的量程时，需要注意以下几点：•确定被测系统中可能出现的最高和最低气体压力；•选择一个比最高气体压力稍高一些的最大量程；•选择一个比最低气体压力稍低一些的最小量程；•如果被测系统中的气体压力范围较大，可以考虑使用多个真空压力表进行测量，每个真空压力表负责不同范围内的测量。

3. 真空压力表常见型号和应用领域真空压力表有多种型号和规格，常见的包括机械式真空压力表、电子式真空压力表和数字式真空压力表等。

不同型号适用于不同的应用场景。

3.1 机械式真空压力表机械式真空压力表是一种通过机械结构实现气体压强测量的仪器。

它通常具有较低的成本、简单的结构和可靠的性能。

机械式真空压力表常用于一些对精度要求不高的应用场景，如工业生产中的真空系统监控。

3.2 电子式真空压力表电子式真空压力表是一种通过电子传感器实现气体压强测量的仪器。

它具有较高的精度、较大的量程范围和更多的功能选项。

压力表量程选择背景在使用压力表时，我们常会看到其上印有一些数字，如100psi，200bar等，这些数字的意义是什么？这就是压力表的量程，也就是其能够测量的压力范围。

在选购和使用压力表时，正确选择量程是非常重要的。

量程的意义量程指的是压力表能够测量的最大压力值，通常用单位表示，比如psi、bar等。

例如，一个100psi量程的压力表，就能够测量0到100psi范围内的压力值。

一般来说，压力表的量程应该略大于被测量工件的最大压力值。

量程的选择在选择压力表的量程时，需要注意以下几个因素：1. 需要测量的压力范围首先需要明确需要测量的压力范围。

例如，需要测量0-60psi的压力，则可以选用0-100psi或0-150psi的压力表。

2. 测量精度要求不同量程的压力表具有不同的精度。

一般来说，量程越小的压力表精度越高。

如果精度要求比较高，可以选择较小量程的压力表。

3. 工作环境工作环境也是选择量程的一个重要因素。

例如，在高温环境下工作的压力表需要选择高温量程。

在有腐蚀物质存在的环境中，需要选择耐腐蚀材料制成的压力表。

4. 经济成本不同量程的压力表价格也有差别。

如果经济成本要求比较高，可以选择较常规的量程。

注意事项在使用压力表时，还需注意以下事项：1. 不要超过量程使用过程中不要超过压力表的量程，否则会对压力表造成损坏。

2. 定期校验定期对压力表进行校验，以确保其准确性。

3. 储存和使用环境应将压力表储存在干燥、通风、无腐蚀性气体的环境中。

使用时，避免长时间暴露在阳光下和高温环境中，以免影响精度和寿命。

总结选择压力表量程需要考虑多个因素，包括需要测量的压力范围、测量精度要求、工作环境和经济成本等。

正确选择压力表的量程可以保证测量的准确性和稳定性，同时还能延长压力表的使用寿命。

在使用压力表时，还需注意保护和维护，以保证其准确性和使用寿命。
