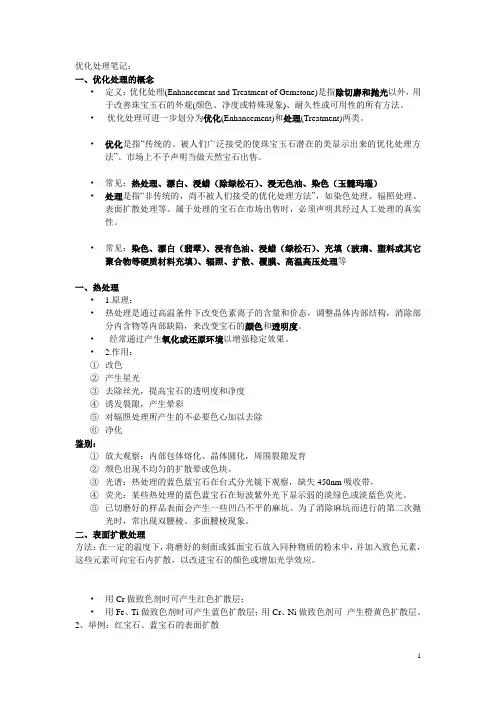

宝玉石鉴赏之优化处理的种类

一、表面处理1.定义利用涂层、镀层、背衬、刻划条纹等方式使宝石改变颜色、增强反光亮度和产生光学效应。

由于涂层的厚度有限、硬度较低、化学稳定性较差，容易在使用过程中磨蚀，被视为一种具有欺骗性的处理方法。

2.常用类型箔衬:在宝石的背面贴上高反光的薄膜、彩色薄膜以改变宝石的亮度和颜色。

涂色:在宝石的亭部涂上颜色，如把淡黄色钻石涂上淡蓝色，使钻石更加显白色。

刻划条痕:在弧面型透明宝石的底部划条痕以产生猫眼或者星光效应。

涂层和镀层:在宝石的表面涂上彩色的胶质层增强色彩，例如涂膜翡翠。

在宝石的表面用真空镀膜的工艺镀上一层彩色膜增强色彩，或者提高光泽。

例如托帕石表面的镀膜。

3.鉴别特征①宝石镶嵌的方式：采取封闭式镶嵌。

②观察宝石亭部刻面：在反射光条件下观察宝石亭部刻面的表面，可见到外来物质、特殊色彩或刻划痕。

③涂层的性质：涂膜处理的膜层可能具有不同于宝石的物理性质、硬度较低、容易脱落等。

④镀层的晕彩：用真空镀膜工艺的膜层常常具有干涉形成的晕彩。

二、漂白处理1.定义利用化学试剂除去有机宝石和部分无机宝石的杂色色调。

2.常见类型(1)氧化漂白：主要用双氧水为主的氧化剂，在紫外光的作用下，漂白珍珠、象牙等由于有机质引起的杂色调，使之成为纯白色。

(2)酸洗漂白：主要用稀盐酸等对硅化木等材料除去表面的杂色。

3.鉴定特征：很难发现漂白处理的痕迹。

三、热处理1.定义利用加热使宝石的颜色、透明度、光学效应等得以改善，在加热过程中没有外来物质(除氧和氢元素外)的加入，也没有宝石物质的流失。

2.热处理的工艺为了达到改善的目的，宝石的加热方法常与其他的一些方法配合使用，最常用到的方法有:(1)气氛条件：例如用还原气氛加深浅色蓝宝石的颜色，用氧化气氛消除红宝石的蓝色色斑。

有些处理还需要使用惰性气或者真空，保护宝石不受氧化。

(2)介质环境：在高温热处理时，由于填充料熔融还会产生熔体介质，熔体介质流入宝石的裂隙起到愈合裂隙的作用，提高了宝石的透明度和表观净度，这也被称为裂隙愈合热处理。

(3)加热的温度:低温: 100C以下，主要用于软化和老化有机宝石。

中温: 100〜650C，大多数宝石的处理温度。

高温: 650〜1200C，主要用于锆石等处理。

超高温：1200C以上，主要用于刚玉宝石的改色。

(4)加热的设备：在宝石加热处理中常用的设备有高温炉和坩埚，现代化的高温炉可以精确控制温度和气氛条件，也有泰国、斯里兰卡、山东昌乐等宝石加热作坊使用的煤炉。

3.热处理宝石的主要鉴别特征(1)中低温的热处理往往没有明显的鉴别特征，热处理的琥珀常有被称为太阳光芒的圆盘状裂隙。

(2)高温、超高温处理的鉴别特征有:①气液包裹体破裂指纹状包裹体经加热处理后原来孤立的气液包体破裂，形成连通的、弯曲的、同心状的包裹体，像很长的卷曲地散布在地上的水管，称为水管状愈合裂隙。

②固体包体的溶蚀固体包裹体被熔蚀，低熔点的形成圆形或者椭圆形的由玻璃与气泡组成的二相包裹；高熔点的晶体包体则形成浑圆毛玻璃状或表面麻坑状的形态。

③热处理应力晕当晶体包体因加热发生熔融或分解作用时，还可能诱发应力裂隙或者改造原生已存在的应力裂隙，常见现象有:a.雪球：晶体包体完全熔化形成白色的球体或者圆盘，并在周围形成应力裂隙。

b.穗边裂隙：如果晶体包体完全或部分熔化后，熔体溢入裂隙，形成环绕晶体分布的熔滴环，或者充填到裂的其他位置，熔体的溢出还可能在熔化的晶体周围形成强对比度的空穴。

C.环礁裂隙：晶体包体没有熔化，但形成了带有环礁状边沿的应力裂隙，也是热处理红、蓝宝石中可见的现象，这种裂隙也称为环边裂隙。

四、愈合裂隙热处理1.定义在宝石的热处理过程中，由于低熔点化学试剂的熔融和沿幵放裂隙渗入到宝石中,通过溶解和重结晶作用使裂隙发生愈合作用，提高了宝石的透明度和表观净度。

2.愈合裂隙热处理的工艺红宝石常因裂隙影响其外观，为了在加热处理中弥合原先存在的以及在加热处理过程新产生的裂隙，常采用硼砂(NaB407.H2O、硼酸(HB02、碳酸钠(Na2CO4)硫化钾(K2S、磷酸钠(Na2P03和氧化铝粉(丫—A12O3)等材料作填充料。

填充料还会起到产生还原或氧化气氛、使样品加热更为均匀等作用。

添加剂中有些化学材料如硼砂石、磷酸钠等熔点低，在高温下成液体状态，能够沿幵放裂隙渗入到红宝石中，使红宝石发生溶解和重结晶，使裂隙产生愈合作用。

3.愈合裂隙热处理红宝石的特征:(1)热处理愈合裂隙的特征热处理愈合裂隙在形态上多呈不规则的面纱状，其上分布有各种类型的包裹体，其中绝大部分是愈合剂残余包裹体。

这些残余包裹体一般呈圆管形的树技状，残余包裹体的端头常呈半球状，如同蝌蚪。

(2)白垩色的紫外荧光热处理愈合裂隙通常可因硼酸质的或磷酸质的愈合剂在短波紫外光下发白垩色荧光，成为其与天然及助溶剂合成红宝石的最重要的一种鉴别特征。

(3)热处理的其他特征固体包裹体被熔蚀，低熔点的形成圆形，椭圆形由玻璃与气泡组成的二相包裹，高熔点的晶体包体则形成浑圆毛玻璃状或表面麻坑状的形态。

五、扩散热处理1.定义 在高温的作用下，使某些化学成分(除氧和氢元素外)经过固态的扩散作用从外部进入到宝石的晶格，以改变宝石的外观。

2.扩散处理的类型(1)表面扩散热处理在一定的温度下，合适的元素可以扩散到宝石的表层，使表层改变颜色或则增加星 光效应。

但是扩散层很薄，在重抛光时可能磨蚀。

主要用(2)体扩散热处理处理后的宝石呈橙红色，类似帕达马橙色蓝宝石。

据述, 石的处理，使之颜色变浅。

3.刚玉宝石扩散热处理的工艺 将琢好的蓝宝石包在掺有 Ti 、Fe 、Cr 和Be 的氧化物的氧化铝粉末中，高温加热,使刚玉晶体和包裹的粉体发生固相的扩散作用，粉体中Ti 、Fe 、Cr 和Be 粒子进入到宝石的晶格，产生颜色和星光，各种化学元素导致的处理效果为: 适量Ti 产生星光，Be 致黄色。

于浅色、无色的蓝宝石的处理。

如果扩散的化学成分能够深入到宝石的内部, 形成的扩散层很厚，甚至充满整个宝 石，就称为体扩散。

典型的宝石的体扩散处理是使用Be2+为扩散剂处理浅红色的红宝石, 这种处理现在也用于深蓝色蓝宝Ti+Fe 致蓝色，Cr 致红色,以星光蓝宝石的扩散处理为例：把35%TiO2+65%AI2O粉末在1300C温度下处理4小时，然后研成粉未，把需要处理的宝石埋在粉末中，在1800C温度下加热24小时，然后缓慢降温，使扩散到刚玉晶格的Ti形成金红石小针出熔，形成星光。

Ti的扩散深度为可以达至y 0.01-0.25mm。

4.扩散处理宝石的鉴别特征(1)颜色分布：颜色仅在宝石的表层，形成与宝石琢形相关的色带。

(2)表面特征：热处理的表面痕迹，如麻点，再抛光形成多面腰棱等。

(3)颜色浓集在宝石的裂隙、腰棱和面棱上。

用油浸观察最为清楚。

(4)固体包裹体熔蚀等高温热处理的特征。

六、辐射处理1.定义利用高能射线和高能粒子辐照宝石，破坏正常的晶格结构，产生色心，使淡色或无色宝石产生较为鲜艳的颜色。

2.辐射处理的类型按所用的辐射源的性质分类:射线类型能量(ev)着色均匀度诱发放射性局部温度Y -射线B .高能粒子3.常见的辐照处理宝石常见的辐照处理宝石和处理的方法，以及产生的处理结果列于下表:绿、黑、黄、绢、粉红、红无色到黄褐，在经加热形成天蓝色X-射线A .电磁波差无小处理的效果钻石丫-射线、高能电子、中子无色、浅色T 蓝、100万中子 100万 好有高电子 100万 差无非常高高能电子 1000 差有非常高a -射线100万 差有中等色T烟灰色和紫色杂色f深灰色绿柱石丫-射线、高能电子色，再经加热f天蓝色，但是易褪色无色f绿色，但是易褪色色f黄色, 粉红f橙红色(帕德马蓝宝石)浅色f黄褐色，粉红色一红色4.鉴定特征辐照处理改色通常很难鉴定，需要用到针对性的研究型仪器，主要的特征有:(1)颜色的不稳定性：经阳光曝晒或加热发生褪色。

颜色分布的不均匀性：色带分布与宝石形态相关。

残余放射性：利用高灵敏的闪烁计数器可测得。

碎裂：局部产生的高温可能使宝石碎裂，例如辐照处理的珍珠常有表层的小裂隙。

宝石的吸收光谱：辐照处理的宝石，尤其是钻石，与天然彩色钻石具有不同的成色机制，常有741 nm的吸收峰、595nm等天然彩色钻石没有的吸收峰。

七、染色处理1.定义利用宝石存在的孔隙或裂隙，使染料渗入宝石，达到改善宝石颜色的目的。

2.染色处理的工艺(1)工艺的类型：根据染料的固着的方式，有3种类型:①溶剂法：染料多为可溶性的有机染料，一旦溶剂蒸发，彩色染料就留在宝石的孔隙或裂隙中。

缺点是易褪色，还可以被有机溶剂溶解。

如染色青金岩，利用丙酮可使染料溶出。

②沉淀法：着色剂多为可溶性的无机物或者糖水，通过化学反应而沉淀在宝石内部，这种着色一般是耐久。

如用AgN03染黑的珍珠、欧泊的糖水处理等。

③注入法：将着色物质直接注入宝石内，使宝石呈现颜色，注入的有色物常有一定流动性，待进入宝石内部后再固化。

(2)玉髓的染色处理工艺① 准备工作：样品浸泡在弱碱如苏打水或者稀酸清洗样品，1-2天，可以加温，以除去油脂和其他杂质，处理后用水清洗干净。

② 准备染料：0.25kg铁钉加入1kg浓硝酸中溶解，配制成一定量的溶液，把预处理过的样品浸入溶液一周到四周。

③ 烘干：把从溶液中取出的样品在烘箱中小心地干燥，温度不要太高。

④培烧：第二次干燥(3-10天)，直到温度红热，使Fe氧化形成红色。

在处理过程中要注意加热和冷却的速度不要太快，太快容易产生裂隙。

八、充填处理1.定义利用宝石存在的孔隙或裂隙，填充无色的物质，以达到增加宝石的稳定性、隐去裂隙、提高透明度、提高机械强度和增加光泽等目的。

2.充填处理的类型(1)稳定化处理①上蜡和浸蜡处理，如防止绿松石失水、防止染色青金的染料溶解，这一处理往往列为优化类型。

②注塑处理，主要用于多孔而疏松的宝石，如绿松石、多孔欧泊和其他因疏松而加工工艺性能不好的宝石材料。

(2)隐蔽裂隙宝石和玉石中微小裂隙常见，俗话说“十宝九裂”，裂隙和微孔隙会降低宝石的外观质量。

主要的处理方法有:①浸泡无色油：可以起到隐蔽裂隙，提高透明度的作用。

油的缺点是易挥发，还易留下黄色残迹，浸无色油列为优化类型。

②注入树脂：可以起到隐蔽裂隙，提高透明度的作用，并且树脂不易挥发，折光率也比油高，但时间久远会老化变黄。

用树脂处理的有祖母绿、翡翠等，属于处理的类型。

③充填无色玻璃：主要填充幵放性的裂隙与凹坑，提高宝石的透明度和表观净度。

如：钻石和红宝石的玻璃填充。

3.鉴别特征(1)热针测试：热针下充油和蜡的宝石会出汗，充树脂的有异味。

但是热针测试具有破坏性，要谨慎使用。

(2)裂隙的闪光：各种裂隙充填处理的宝石常有闪光效应。

(3)光泽差异：玻璃充填红宝石的表面常常能看到光泽较低的玻璃充填区域。
