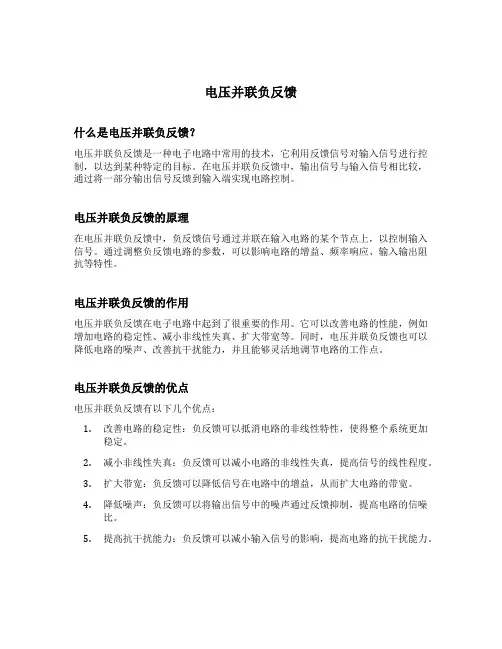

电压并联负反馈什么是电压并联负反馈？电压并联负反馈是一种电子电路中常用的技术，它利用反馈信号对输入信号进行控制，以达到某种特定的目标。
在电压并联负反馈中，输出信号与输入信号相比较，通过将一部分输出信号反馈到输入端实现电路控制。
电压并联负反馈的原理在电压并联负反馈中，负反馈信号通过并联在输入电路的某个节点上，以控制输入信号。
通过调整负反馈电路的参数，可以影响电路的增益、频率响应、输入输出阻抗等特性。
电压并联负反馈的作用电压并联负反馈在电子电路中起到了很重要的作用。
它可以改善电路的性能，例如增加电路的稳定性、减小非线性失真、扩大带宽等。
同时，电压并联负反馈也可以降低电路的噪声、改善抗干扰能力，并且能够灵活地调节电路的工作点。
电压并联负反馈的优点电压并联负反馈有以下几个优点：1.改善电路的稳定性：负反馈可以抵消电路的非线性特性，使得整个系统更加稳定。
2.减小非线性失真：负反馈可以减小电路的非线性失真，提高信号的线性程度。
3.扩大带宽：负反馈可以降低信号在电路中的增益，从而扩大电路的带宽。
4.降低噪声：负反馈可以将输出信号中的噪声通过反馈抑制，提高电路的信噪比。
5.提高抗干扰能力：负反馈可以减小输入信号的影响，提高电路的抗干扰能力。
电压并联负反馈的应用电压并联负反馈广泛应用于各种电子设备和系统中。
以下是几个典型的应用场景：放大器电路中的负反馈在放大器电路中，通过引入负反馈可以改善放大器的性能。
负反馈可以降低放大器的非线性失真、提高频率响应以及减小输出电阻。
这样可以使得放大器更加稳定、可靠，并且可以增加放大器的增益。
电源电压稳压器电源电压稳压器是一种常见的用于稳定直流电源输出电压的电路。
它通过反馈控制回路来保持输出电压的稳定性。
反馈控制回路通过检测输出电压和参考电压之间的差值，并调整控制元件来维持输出电压在预定值。
模拟电路的增益控制电压并联负反馈可以应用于模拟电路中的增益控制。
通过控制反馈电路的参数，可以实现对模拟电路增益的精确调节，以满足不同的应用需求。
电压并联负反馈的作用
电压并联负反馈是一种非常常见的反馈机制,通常用于控制系统中。
它的作用是通过减少输入信号的幅值,来提高输出信号的精度和稳定性。
具体来说,电压并联负反馈的作用如下:
1. 稳定输出电压:当输出电压偏离设定值时,负反馈电路会通过减小输入电压幅值来实现稳定输出电压的目的,确保输出电压始终保持在设定值范围内。
2. 减小输出误差:负反馈电路通过反馈信号来调整输入信号的幅值,从而减小输出误差。
这对于一些需要高精度的控制系统非常重要。
3. 提高系统增益:当反馈信号与输入信号成比例时,负反馈电路会减小输入信号,从而提高系统的增益。
这对于一些需要高增益的控制系统非常重要。
4. 抑制过冲:负反馈电路可以通过减小输入信号幅值来抑制过冲。
这对于一些需要避免过冲的控制系统非常重要。
总之,电压并联负反馈是一种非常有用的反馈机制,可以用于控制各种电子设备和系统,提高系统的精度和稳定性。
负反馈放大电路实验报告3）闭环电压放大倍数为10so sf-≈=U U Au 。
（2）参考电路1）电压并联负反馈放大电路方框图如图1所示，R 模拟信号源的内阻；R f 为反馈电阻，取值为100 kΩ。
图1 电压并联负反馈放大电路方框图2）两级放大电路的参考电路如图2所示。
图中R g3选择910kΩ，R g1、R g2应大于100kΩ；C 1～C 3容量为10μF ，C e 容量为47μF 。
考虑到引入电压负反馈后反馈网络的负载效应，应在放大电路的输入端和输出端分别并联反馈电阻R f ，见图2，理由详见“五 附录－2”。
图2 两级放大电路实验时也可以采用其它电路形式构成两级放大电路。
3.3k Ω（3）实验方法与步骤1）两级放大电路的调试a. 电路图：（具体参数已标明）¸b. 静态工作点的调试实验方法：用数字万用表进行测量相应的静态工作点，基本的直流电路原理。
第一级电路：调整电阻参数， 4.2sR k≈Ω，使得静态工作点满足：I DQ约为2mA，U GDQ < - 4V。
记录并计算电路参数及静态工作点的相关数据（I DQ，U GSQ，U A，U S、U GDQ）。
实验中，静态工作点调整，实际4sR k=Ω第二级电路：通过调节R b2，240b R k ≈Ω，使得静态工作点满足：I CQ 约为2mA ，U CEQ = 2～3V 。
记录电路参数及静态工作点的相关数据（I CQ ，U CEQ ）。
实验中，静态工作点调整，实际241b R k =Ωc. 动态参数的调试输入正弦信号U s ，幅度为10mV ，频率为10kHz ，测量并记录电路的电压放大倍数so11U U A u =、so U U Au=、输入电阻R i 和输出电阻R o 。
电压放大倍数：（直接用示波器测量输入输出电压幅值）o1UsUoU1u A输入电阻： 测试电路：¸开关闭合、打开，分别测输出电压1oV和2oV，代入表达式：2112oio oVR RV V=-输出电阻：测试电路：¸记录此时的输出：0.79V olV=1.57(1)=32.960.79o o L o V R R k V '=-⨯Ω=Ω（-1）k2）两级放大电路闭环测试在上述两级放大电路中，引入电压并联负反馈。
电压并联负反馈的作用电压并联负反馈是一种常见的电路结构，它可以在放大器电路中起到重要的作用。
这种负反馈在电路中加入一个反馈回路，将放大器输出信号与输入信号进行比较，从而产生一个控制信号，使放大器的增益变得更加稳定和可靠。
电压并联负反馈的作用主要有以下几个方面：1. 提高放大器的稳定性放大器的稳定性是指在一定的工作条件下，输出信号的波形和幅度不受输入信号的变化而变化。
当放大器的增益过高时，它很容易发生失控，使输出信号变得不稳定。
加入电压并联负反馈可以减小放大器的增益，从而提高放大器的稳定性。
2. 改善放大器的线性度放大器的线性度是指在一定的工作范围内，输出信号与输入信号的关系是线性的。
当放大器的增益过高时，它往往会出现非线性失真，导致输出信号与输入信号之间的关系不再是线性的。
加入电压并联负反馈可以减小放大器的增益，从而改善放大器的线性度。
3. 降低放大器的噪声放大器的噪声是指在放大器电路中产生的杂音信号。
这些杂音信号会对输出信号的质量产生很大的影响。
加入电压并联负反馈可以将输出信号与输入信号进行比较，从而消除一部分噪声信号，降低放大器的噪声。
4. 改变放大器的输入输出阻抗放大器的输入输出阻抗是指输入信号和输出信号之间的阻抗。
当放大器的输入输出阻抗不匹配时，会导致信号的反射和失真。
加入电压并联负反馈可以改变放大器的输入输出阻抗，从而使输入输出阻抗匹配，减少信号的反射和失真。
电压并联负反馈在放大器电路中具有重要的作用。
它可以提高放大器的稳定性，改善放大器的线性度，降低放大器的噪声，改变放大器的输入输出阻抗等。
因此，在电路设计中，应该充分考虑电压并联负反馈的作用，合理应用电压并联负反馈，以提高电路性能和可靠性。

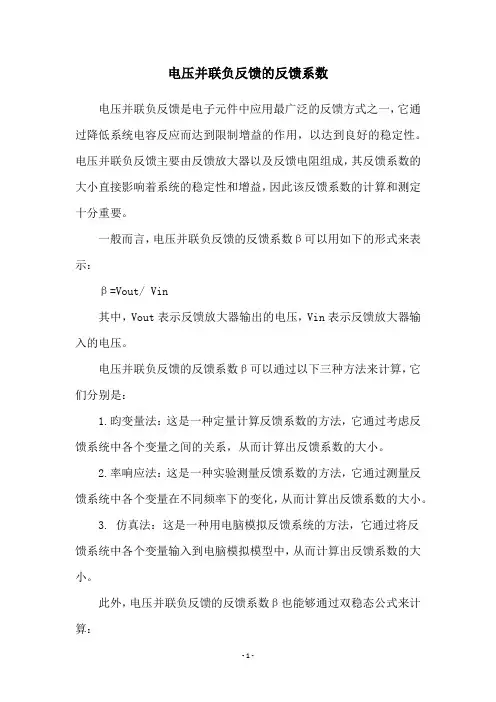

电压并联负反馈的反馈系数电压并联负反馈是电子元件中应用最广泛的反馈方式之一，它通过降低系统电容反应而达到限制增益的作用，以达到良好的稳定性。
电压并联负反馈主要由反馈放大器以及反馈电阻组成，其反馈系数的大小直接影响着系统的稳定性和增益，因此该反馈系数的计算和测定十分重要。
一般而言，电压并联负反馈的反馈系数β可以用如下的形式来表示：β=Vout/ Vin其中，Vout表示反馈放大器输出的电压，Vin表示反馈放大器输入的电压。
电压并联负反馈的反馈系数β可以通过以下三种方法来计算，它们分别是：1.昀变量法：这是一种定量计算反馈系数的方法，它通过考虑反馈系统中各个变量之间的关系，从而计算出反馈系数的大小。
2.率响应法：这是一种实验测量反馈系数的方法，它通过测量反馈系统中各个变量在不同频率下的变化，从而计算出反馈系数的大小。
3. 仿真法：这是一种用电脑模拟反馈系统的方法，它通过将反馈系统中各个变量输入到电脑模拟模型中，从而计算出反馈系数的大小。
此外，电压并联负反馈的反馈系数β也能够通过双稳态公式来计算：β=K x Rf/ R1其中，K表示放大器的灵敏度，Rf表示反馈电阻的阻值，R1表示反馈放大器的输入电阻的阻值。
然而，这些计算方法对反馈系统的具体参数和状态都有一定的要求，如果不能准确地输入相应的参数和状态，则计算出来的反馈系数β将会出现偏差。
因此，在使用上述方法计算电压并联负反馈的反馈系数时，要格外注意输入和测量的准确性，以达到准确计算出反馈系数的目的。
综上所述，电压并联负反馈的反馈系数β对系统的稳定性和增益有着至关重要的影响，可以通过以上几种方法来测定反馈系数β的大小，但是在使用这些方法计算反馈系数时，要特别注意输入的准确性，以保证测量的准确性。
电压并联负反馈的反馈系数

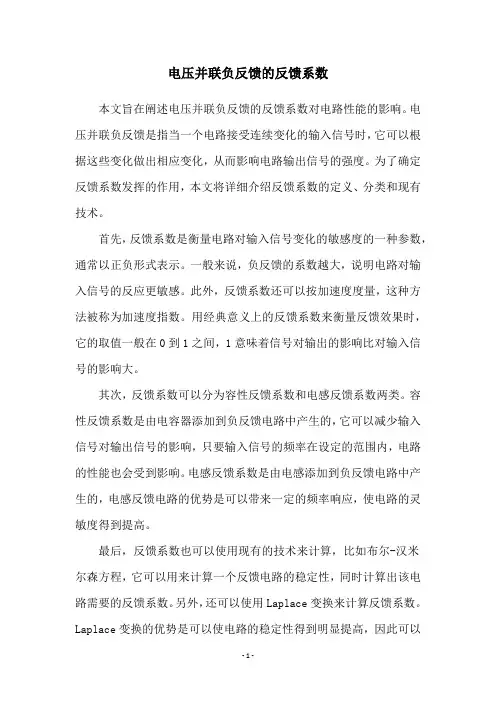

本文旨在阐述电压并联负反馈的反馈系数对电路性能的影响。
电压并联负反馈是指当一个电路接受连续变化的输入信号时，它可以根据这些变化做出相应变化，从而影响电路输出信号的强度。
为了确定反馈系数发挥的作用，本文将详细介绍反馈系数的定义、分类和现有技术。
首先，反馈系数是衡量电路对输入信号变化的敏感度的一种参数，通常以正负形式表示。
一般来说，负反馈的系数越大，说明电路对输入信号的反应更敏感。
此外，反馈系数还可以按加速度度量，这种方法被称为加速度指数。
用经典意义上的反馈系数来衡量反馈效果时，它的取值一般在0到1之间，1意味着信号对输出的影响比对输入信号的影响大。
其次，反馈系数可以分为容性反馈系数和电感反馈系数两类。
容性反馈系数是由电容器添加到负反馈电路中产生的，它可以减少输入信号对输出信号的影响，只要输入信号的频率在设定的范围内，电路的性能也会受到影响。
电感反馈系数是由电感添加到负反馈电路中产生的，电感反馈电路的优势是可以带来一定的频率响应，使电路的灵敏度得到提高。
最后，反馈系数也可以使用现有的技术来计算，比如布尔-汉米
尔森方程，它可以用来计算一个反馈电路的稳定性，同时计算出该电路需要的反馈系数。
另外，还可以使用Laplace变换来计算反馈系数。
Laplace变换的优势是可以使电路的稳定性得到明显提高，因此可以
获得更好的反馈系数结果。
综上所述，电压并联负反馈的反馈系数是电路性能中一个重要参数，反馈系数可以按容性反馈系数和电感反馈系数来分类，现有的技术可以用于计算反馈系数，进而提高电路稳定性，有效改善电路性能。
电压并联负反馈放大电路

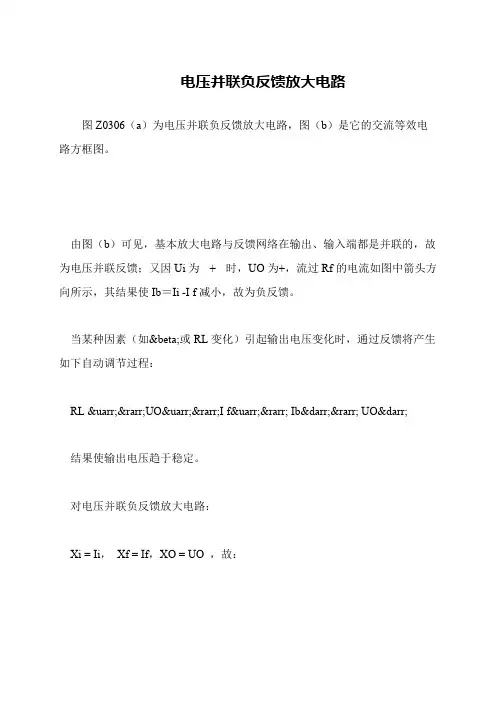

图Z0306（a）为电压并联负反馈放大电路，图（b）是它的交流等效电路方框图。
由图（b）可见，基本放大电路与反馈网络在输出、输入端都是并联的，故为电压并联反馈；又因Ui为+ 时，UO为+，流过Rf的电流如图中箭头方向所示，其结果使Ib＝Ii -I f减小，故为负反馈。
当某种因素（如β或RL变化）引起输出电压变化时，通过反馈将产生如下自动调节过程：
RL ↑→UO↑→I f↑→ Ib↓→ UO↓
结果使输出电压趋于稳定。
对电压并联负反馈放大电路：
Xi = Ii，Xf = If，XO = UO ，故：。
电压并联负反馈
电压并联负反馈是一种电路反馈方式，其基本原理是将反馈信号从放大器输出端提取，与输入信号进行比较，通过控制电路中的反馈分压器或电阻等元件，将一部分反馈信号送回放大器输入端，从而实现对电路增益的控制。
具体来说，当输入信号引起放大器输出信号过大时，反馈电路将一部分信号引回到输入端，通过减小输入信号的有效值，降低了放大器的增益；反之，当输入信号引起放大器输出信号过小时，反馈电路将增加一定的反馈信号，通过增大输入信号的有效值，提高了放大器的增益。
电压并联负反馈可用于对放大器的输出阻抗进行调整，能够有效地提高放大器的线性度和稳定性。
在实际电路设计中，电压并联负反馈常常采用电阻分压器或变阻器形式，通过调节反馈电路中的电阻值，实现对放大器增益的精确控制。
同时，电压并联负反馈还可以用于对放大器的频率特性进行修正，从而提高电路的带宽和相位裕度。
总之，电压并联负反馈是一种常用的电路反馈方式，能够实现对放大器增益、输出阻抗和频率特性等参数的精确控制，具有较好的线性度和稳定性。
33/99反馈信号与输入信号是电流相加减的关系。
I o E C 四、电压并联负反馈放大电路
1.判断反馈的类型1)找出反馈网络—R f
2) 判断反馈的类型① 将输出对地短路，反
馈消失，因此是电压反馈。
② 输入信号和反馈信号
加在三极管的同一输入端，
故为并联反馈。
③ 由瞬时极性法可判断：I f 的方向由输入端流入R f ， I di =I i -I f < I i ，因此是负反馈。
+-
④ 电路中无电容，因此是交直流反馈。
I f
+-U i A R I di R c2B G
R f I i I f +-
U o 2. 增益及反馈系数开环增益di o R I U A =闭环增益i o Rf I U A =反馈系数o f G U I B =反馈方程式G R R Rf 1B A A A +=反馈深度G R 1B A F +=I o E C 具有电导量纲称互导反馈系数具有电阻量纲
称互阻增益i di f o G o R I I I U B U
A =++34/99
制作单位：北京交通大学电子信息工程学院 《模拟电子技术》课程组。
模拟电子技术
知识点：
负反馈放大电路的四种组态
1.电压串联负反馈放大电路
▪输入以电压形式求和（KVL ）：v id =v i -v f ▪稳定输出电压特点：
▪电压控制的电压源R L ↓→v o ↓→v f ↓→v id (=v i －v f )↑
v o ↑
2.电压并联负反馈放大电路
▪输入以电流形式求和（KCL ）：i id =i i -i f ▪稳定输出电压
▪
电流控制的电压源
特点：
3.
电流串联负反馈放大电路
▪输入以电压形式求和（KVL ）：v id =v i -v f ▪稳定输出电流▪电压控制的电流源特点：
R L i o v f (=i o R f ) v i 一定时 v i d
i o
4.
电流并联负反馈放大电路
▪输入以电流形式求和（KCL ）：i id =i i -i f ▪稳定输出电流
▪电流控制的电流源
特点：
特点小结
串联反馈：输入端电压求和（KVL）
并联反馈：输入端电流求和（KCL）
电压负反馈：稳定输出电压，具有恒压特性电流负反馈：稳定输出电流，具有恒流特性
交流负反馈类型的分析举例
(+)(-)
(+) (+)
级间电压串联负反馈(+)
交流负反馈类型的分析举例
(+)(-)
(+)
(-)(+)
电压并联负反馈
交流负反馈类型的分析举例
(+)(-)
(+)
(+) (+)
电流串联负反馈
知识点：
负反馈放大电路的四种组态。
电压并联负反馈的反馈系数电压并联负反馈是电子电路中常用的一种反馈方式，主要可以实现对输入电压的重复放大或缩小，改变其输出特征。
负反馈是指连接在电路输出端的负反馈回路，它可以提高电路的稳定性并且降低和抑制输出端的非线性失真。
在电子技术领域，电压并联负反馈的反馈系数已经成为一个非常重要的研究话题。
本文旨在介绍电压并联负反馈的反馈系数以及其原理和应用。
一、电压并联负反馈的反馈系数电压并联负反馈的反馈系数是指在电路输出端加入负反馈回路后，电路级数增加，其输出特征发生变化时，反馈信号与输入信号之间的相关性。
电压并联负反馈的反馈系数一般分为两类：一类是静态反馈系数，也称为增益系数，它表示反馈回路对电路中的某一量的影响程度，一般可以利用改变负反馈回路的回路参数来改变反馈系数；另一类是动态反馈系数，也称为频率系数，它表示电路中反馈信号与输入信号之间的相关性，利用反馈回路改变其反馈系数即可改变电路中各阶特征。
二、电压并联负反馈的原理电压并联负反馈的工作原理是，利用闭环负反馈回路，将输出信号的一部分与输入信号进行比较，根据误差信号的大小来控制输出端的输出值，从而达到控制输出端的目的。
具体来说，负反馈回路的输出信号将被放大或缩小，并且可以用来补偿输入信号的变化。
由于反馈系数的改变，信号的频率响应也会发生变化，从而使电路的性能得到改善。
三、电压并联负反馈的应用电压并联负反馈可以应用于各种电路中，如放大器、滤波器、信号调节器等。
在实际应用中，电压并联负反馈的反馈系数可以用来改变放大器的输出增益，从而改善放大器的性能。
此外，电压并联负反馈也可以用于滤波器中，以减少多次重复放大或缩小而导致的非线性失真，从而改善滤波器的工作效果。
另外，电压并联负反馈也可以用来控制信号调节器中信号传输的平滑程度，从而提高信号调节器的稳定性。
四、总结通过上述介绍可以看出，电压并联负反馈能够有效改善电子电路的稳定性，抑制非线性失真。
电压并联负反馈的反馈系数是改变负反馈回路参数时反馈信号与输入信号之间的相关性，可以用来改善放大器的输出增益、抑制多次重复放大或缩小而导致的非线性失真、控制信号调节器中信号传输的平滑程度等。
电压并联负反馈电路课程设计电压并联负反馈电路是电路设计中常用的一种电路结构，通过引入负反馈，可以改善电路的性能，提高稳定性和减小非线性失真。
本文将从电压并联负反馈电路的基本原理、设计方法和应用案例等方面进行阐述。
我们来了解一下电压并联负反馈电路的基本原理。
电压并联负反馈电路是一种将输出电压与输入电压之间进行反馈的电路结构。
其基本原理是通过将部分输出电压反馈到输入端，与输入电压进行比较，产生误差信号，再经过放大和反相处理，通过反馈网络返回到输入端，与输入信号相加，从而实现对电路性能的调节。
接下来，我们将介绍电压并联负反馈电路的设计方法。
首先，需要确定设计的目标，例如增益、带宽和稳定性等。
然后，选择适当的运放作为反馈电路的核心元件。
在设计反馈网络时，可以根据需求选择合适的电阻和电容，通过调整反馈比例系数和相位来实现目标性能。
此外，还需要考虑电路的稳定性，避免出现振荡和失真等问题。
电压并联负反馈电路具有许多优点和应用。
首先，它可以提高电路的稳定性和线性度，减小输出电压对温度、供电电压等参数的敏感性。
其次，通过调节反馈比例系数和相位，还可以实现增益的控制和频率特性的调节。
此外，电压并联负反馈电路还可以用于提高输入和输出阻抗的匹配，增加信号的传输效率。
在实际应用中，电压并联负反馈电路被广泛应用于各种电子设备和系统中。
例如，在音频放大器中，通过引入负反馈，可以提高音频信号的放大效果，并减小失真。
在电源稳压器中，电压并联负反馈电路可以实现对输出电压的稳定控制，保证电源的稳定性和可靠性。
在运算放大器中，通过电压并联负反馈电路的设计，可以实现精确的信号放大和处理。
电压并联负反馈电路是一种常用的电路设计方法，通过引入负反馈，可以改善电路的性能，提高稳定性和减小非线性失真。
在电路设计过程中，需要合理选择电路元件和设计反馈网络，考虑电路的稳定性和性能要求。
在实际应用中，电压并联负反馈电路已经得到广泛应用，为各种电子设备和系统提供了可靠的电路设计方案。
电压串联负反馈和电压并联负反馈在我们日常生活中，电压的使用无处不在。
无论是早晨醒来后按一下闹钟，还是晚上关灯前的那一瞬间，电压都在默默地为我们服务。
但是，你有没有想过，电压是怎么在电路中保持稳定的？今天，我们就来聊聊电压串联负反馈和电压并联负反馈这两个有趣的概念。
说到这里，可能有人会问：“这听起来好复杂，我懂的可不多啊！”没关系，我来用简单的方式给你讲解，让你轻松明白这些原理。
1. 电压串联负反馈1.1 什么是电压串联负反馈？好，咱们先从电压串联负反馈说起。
想象一下，电路就像是一场精彩的足球比赛。
每个电压源就像是队里的明星球员，而负反馈就像是教练，时刻在关注着比赛的进展。
当某位球员表现得太好，可能就会导致球队失衡，教练就会通过一些策略来调整。
电压串联负反馈也是如此，当电压过高时，它会将一部分电压反馈到输入端，起到抑制的作用。
就好比教练告诉球员：“嘿，别那么拼命，放松一下！”1.2 优点和缺点说到优点，串联负反馈能大大提高电路的稳定性。
就像是给电路穿上了“保护衣”，让它不容易受外界干扰而出错。
不过，它也不是没有缺点，反馈电压会导致输出电压降低，可能会让你觉得有点“打折”，对吧？所以，使用的时候，得考虑清楚。
2. 电压并联负反馈2.1 什么是电压并联负反馈？接下来，我们再来看看电压并联负反馈。
这个就像是一个团队协作的好例子。
在这个反馈机制中，输出的电压一部分直接反馈到输入端，让电路的表现更加平稳。
可以把它想象成一家公司的团队，大家一起商量，决定怎样更好地完成任务。
当电压过高的时候，反馈的电压会让输入电压减少，从而降低输出电压。
这样一来，电路就不会因为某个元件太过火而失控。
2.2 优点和缺点并联负反馈的优点在于它能提升电路的线性度，简而言之，就是让电路的表现更加“靠谱”。
而且，输出的电压也不会因为反馈而显著下降，可以说是一种“稳妥”的选择。
但缺点嘛，它在某些情况下可能会对频率响应造成影响，影响到信号的清晰度。
