焊缝外观质量检验标准
1 范围
本规范规定了手工电弧焊、钨极氩弧焊的焊缝外观质量要求。
2 符号
下列符号适用于本文件。
b ：焊缝余高的宽度；
d ：气孔的直径；
h ：缺陷尺寸（高度或宽度）；
t ：壁厚或板厚；
C ：焊缝宽度；
3 焊缝外观质量检验项目和要求
NO. 项目项目
说明
判定标准
说明
可视面不可视面
1
表面
气孔不允许
可视面不允许，非可
视面允许单个小的
气孔，气孔直径
d≤1
2 表面
夹渣不允许
3 焊滴
附着不允许
可视面不允许有
飞溅，非可视面在
100x50的范围内，
φ1不超过一个
4 电弧
擦伤
不允许在焊缝接
头外面及母材表
面
焊缝接头的外面
及母材表面局部
出现应打磨，打磨
后呈光滑过度

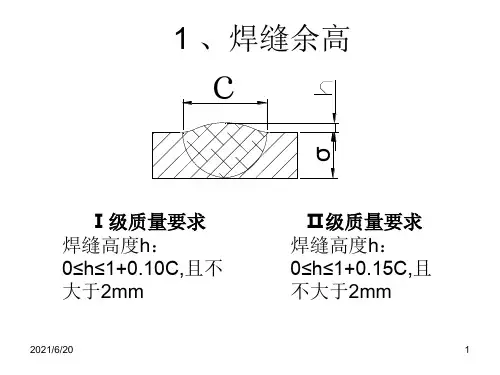

5 焊缝
高度
h≤0.5
允许局部超高
h≤1
允许局部超高
非可视
工面打
磨平整
6
未焊
满或
凹坑
不允许
h≤0.5且
总长度不超过全
长的10％
7 沿长
度方
向的
宽窄
差
焊缝宽窄差值，且在整个焊缝长度范
围内ΔC≤2
任意
300mm内
8 焊缝
超厚
允许局部超高；
焊高≥5mm，
h≤1mm；
焊高≤5mm，
h≤0.5mm；
允许局部超高；
焊高≥5mm，
h≤1.5mm；
焊高≤5mm，
h≤1mm；
参考现
场工艺
指标
9 焊缝
减薄
不允许低于规定
高度
允许局部减薄；
焊高≥5mm
h≤1.5；
焊高≤5mm
h≤1；
参考现
场工艺
指标
10 凹度
过大
或凸
度过
大
凸凹不得超过焊
高的1/4
凸凹不得超过焊
高的1/3
参考现
场工艺
指标
11
焊缝
宽窄
差ΔC
焊缝指定范围内宽窄差不得超过焊高
的1/4
任意200
范围内
12 焊缝
边缘
直线
度f
f≤1mm
（焊高≤5mm，允
许有1mm的直线度
误差）
f≤1.5
（焊高≥5mm，允
许有1.5mm直线度
误差）
f≤1mm
（焊高≤5mm，允
许有1.5mm的直线
度误差）
f≤1.5mm
（焊高≥5mm，允
许有2mm直线度误
差）
任意
300mm内
13
咬
边不允许
连续缺陷h≤0.5，
局部缺陷h≤0.5，
全长10％以内
NO.项目项目
说明
判定标准
说明
可视面不可视面
14
弧坑
缩孔
板厚≤20mm，弧坑
深度≤0.5mm
板厚≥20mm，
弧坑深度≤1mm
编制：审核：批准：
质量管理部
焦作制动器股份有限公司
