当前位置：文档之家 › EILog-100补偿密度测井仪资料

EILog-100补偿密度测井仪资料

  • 格式：ppt
  • 大小：744.50 KB
  • 文档页数：57

下载文档原格式

  / 57

合集下载

EILog测井地面系统概述

EILog测井地面系统概述


数据处理原理
数据传输原理
• 数据传输是eilog测井地面系统中不可 或缺的一环。在数据传输阶段，系统 将处理后的数据传输到地面控制中心 或其他相关设备进行进一步的分析和 处理。数据传输原理主要涉及如何设 计和使用通信协议和传输介质，以确 保能够准确、高效地将处理后的数据 传输到目的地。
04
应用场景
地质构造分析
通过对地层、断裂、岩浆岩等方面的分析，研究地质构造特征和演化历史。
矿产资源调查
矿产资源评价
通过eilog测井地面系统探测矿产资源分布情况，g测井地面系统获取的地质信息，对矿床进行详细勘探和研究，提高矿 床发现概率和资源利用效率。
05
优势与挑战
优势分析
高效性
eilog测井地面系统采用了先进的技术 和设计，能够快速准确地完成测井任 务，提高了工作效率。
灵活性
eilog测井地面系统具有很强的适应性 和灵活性，能够适应不同的测井需求 和场景，方便用户进行定制和调整。
稳定性
该系统具有高度的稳定性和可靠性， 能够在各种复杂的环境和条件下稳定 运行，减少了故障和误差。
数据采集模块是eilog测井地面系统的核心部分，负责采集井下测量的各种数据。
数据采集模块通常包括传感器、信号处理电路和数据存储器等部分，能够实时获取 井下的温度、压力、流量等参数，并将数据转换为可处理的形式。
数据采集模块的设计需要考虑到井下环境的恶劣条件，如高温、高压、腐蚀等，以 确保采集的数据准确可靠。
eilog测井地面系统概述
• 引言 • 系统组成 • 工作原理 • 应用场景 • 优势与挑战 • 未来发展趋势
01
引言
目的和背景
目的
eilog测井地面系统是用于石油和天然气勘探的重要工具，其 目的是通过测量地层电阻率、声波速度等参数，评估地下资 源的分布和储量。
补偿密度测井仪器刻度原理及应用

补偿密度测井仪器刻度原理及应用

补偿密度测井仪器刻度原理及应用摘要密度测井的主要用途是判断岩性和求孔隙度，在石油测井领域具有非常重要的意义。

本文介绍了补偿密度测井仪器的工作原理，详细阐述了密度测井仪器刻度的原理及刻度方法，分析了刻度时常见问题并提出了解决方案。

关键词地层密度；补偿密度测井；探测器；刻度；解决方法Compensated Density Logging Tool Calibration Principle and ApplicationLI Jianfei，HAO Guiqing1.China Oilfield Services LimitedWell Tech，Beijing 101149Abstract The main purpose of density logging is seeking to determine lithology and porosity in the oil exploration and survey work，it has very important significance in the logging areas. this paper introduces the principle of compensated density logging instrument，elaborated on the calibration principles and calibration methods of density logging instrument，analysis of the common problems and proposed solutions in actual calibration process.KeywordsCompensated density; compensated density logging ; detector; calibration; solutions0 引言地层密度对于地层评价是一个非常有用和具有特征的参数，密度测井在石油勘探中具有非常重要的意义，是必不可少的一种测井方法。

补偿密度测井仪器讲课

补偿密度测井仪器讲课

须进行高温老化。把电容放入烘箱内加温至 175°C，并且恒温二个小时。反复两次后方可 使用。
h
20
密度仪器对探测器的要求
探测器晶体（NaI）
尺寸筛选：密度仪器使用的晶体尺寸为Φ22Χ50，
探测器和源的距离叫源距。当源强和源 距选定后，探测器接收到的散射伽马射线的 强度决定于两个作用过程：（1）由源发射出
的伽马光子经地层一次或多次散射使部分伽 马光子射向探测器；（2）射向探测器伽马
光子，有一部分被再散射而改变方向或者被 吸收。当源距很小时，上述第一个过程是主 要的，因而地层密度越大，计数率也越高。 当源距很大时，第二个过程的作用超过了第 一个过程的作用，因而地层密度越大，探测 器接收到的光子越少，计数率也越小。
在维修液压推靠器时，要防止由于推 靠器的自锁故障而造成的推靠器付臂突然 崩开。
h
18
密度仪器对电子元器件的要求
电阻：
补偿密度测井仪采用的电阻和高温精 密电阻，要求电阻的精度在5％以下。电 阻采购回来后，进行抽样检查，确保精度 。
电阻抽样检查合格后，须进行高温老 化。把电阻放入烘箱内加温至175°C，并 且恒温二个小时。反复两次后再对电阻进 行抽样检查，保证电阻精度后方可使用。
泥饼补偿： • 地层密度ρ≤2.2 g/cm3时，泥饼厚度 ≤20mm； • 地层密度2.2 g/cm3＜ρ≤2.5 g/cm3时， 泥饼厚度≤15mm； • 地层密度ρ＞2.5 g/cm3时，泥饼厚度 ≤5mm。
h
7
仪器技术指标
仪器最大外压：100Mpa 仪器最大测速：560m/h 测速与源强有关。 仪器使用电缆长度7000m 仪器测量范围:1.50-3.00 g/cm3 仪器耐温：1550
h
补偿中子测井仪刻度

补偿中子测井仪刻度

EILog-05组合测井系统补偿中子测井仪刻度吴永安2006年3月18日刻度的概念：补偿中子测井仪的一级刻度，就是要把仪器在测井过程中所得到的计数率和地层孔隙度之间建立一个数学模型。

如何有效的建立这一数学模型，最大限度的减小因地面系统数据处理所带来的误差，是摆在仪器刻度工作的技术关键。

补偿中子测井仪的二级刻度，是指仪器经过长时间使用或者主要器件（探测器、整机电路板等）经过维修后，仪器状态发生了变化，为了校正这一变化所作的刻度，就是仪器的二级刻度。

通俗的讲，一级刻度就是工程量与物力量的关系。

二级刻度，则是工程量和工程量之间的关系。

补偿中子测井仪一级刻度：原理：在理论上，补偿中子测井仪的长、短源距的两道计数率的比值R与地层孔隙度Ф的对数之间有非常近似直线的关系。

可以将补中Ф-R计算公式表达为：LnФ = a*R + b （1）但由于各方面因素的影响，这条直线并不完全是直线。

如果按照直线方程来处理测井数据，将会带来测井误差。

为了尽可能减小误差，我们采用曲线方程来拟合Ф-R计算公式。

CSU最新的处理公式是：在低孔隙段用的是倒数曲线公式。

中、高孔隙段用的是两段直线公式。

笔者的观点，无论用哪种公式，都应该以仪器实际刻度数据为准。

哪种曲线能最大限度的将刻度点落在曲线上，相关系数最大，我们就采用哪种公式。

目前成套装备补偿中子测井仪采用三次曲线方程。

相关系数在0.998以上。

如果采用四次曲线方程，我们发现四次系数非常小，而且相关系数也没有三次曲线的相关系数大。

因此，成套装备补偿中子测井仪采用三次曲线方程来处理测井数据。

刻度步骤：1.刻度井井况介绍：西安刻度中心有9口补偿中子刻度井。

刻度井参数如下：（备注里的内容为本人多次刻度，对刻度井的了解，纯属经验，无理论根据，无实验数据支持）2.刻度前，检查仪器是否工作正常，检查地面系统是否工作正常，并办理放射性中子源出库手续。

3.确定仪器记录点，根据刻度井的地层深度，对仪器下井位臵做好标记。

EILog测井地面系统概述

EILog测井地面系统概述


测井应用层
其中测井应用层采用面向对象的技术， 仪器动态添加功能使新仪器的添加快捷、方 便。 面向对象的设计思想是基于类的描述 实现的，由于测井仪器在系统中被抽象为一 个类对象，对它的所有描述和操作都被封装 在一个动态连接库中，只要给定接口规范， 可以随时把新型的测井仪器挂接到系统中。
EIlog系统采集软件功能模块
采集管理器
采集管理器AcqMgr.exe：是主机和前 端机数据通讯的接口，它从前端机获取数据， 并通知主控程序对数据进行处理。另外还对 主机下发的命令进行处理后通知前端机执行 命令。
采集管理器
EILOG采集管理器
测井主控软件 测井主控软件Logman.exe：完 成仪器刻度（车间刻度、初次校验、 测前刻度和测后刻度）、测井、回放、 记录、打印、显示、命令管理等功能， 可以配接仪器支持的的各种下井仪器 完成组合测井功能。
测井主控软件
测井数据后处理
测井数据后处理qxbj.exe： 完成曲线拼接、合并、深度校正等功能； 完成测井回放出图； 完成刻度报告、图头打印功能； 完成修改滤波因子等数据后处理功能。
测井数据后处理
EILog05测井系统下井仪器—遥传伽马
便携系统的配置 笔记本电脑 便携式cPCI采集箱体 便携式接线控制箱体 便携式下井仪器供电箱体 与单机系统共用UPS电源和绘图仪
EILog测井地面系统硬件平台
EILog05测井地面系统采用后台和前端 分布式系统的平台设计。选用研华工控机为 主机，SBS CT7为前端机。硬件平台采用总 线式结构；IO控制总线采用cPCI总线 （Compact PCI BUS)，主机与前端机之间 通过以太网进行通讯。
系统能配接100K系列的快速组合的常规井 下仪器。 能配接成像系列的井下仪器。 能配接生产测井七参数及类似的井下仪器。 能配接射孔和取芯仪器、工程测井仪器等。
EILOG系统与高分辨声波测井仪接口的设计与实现

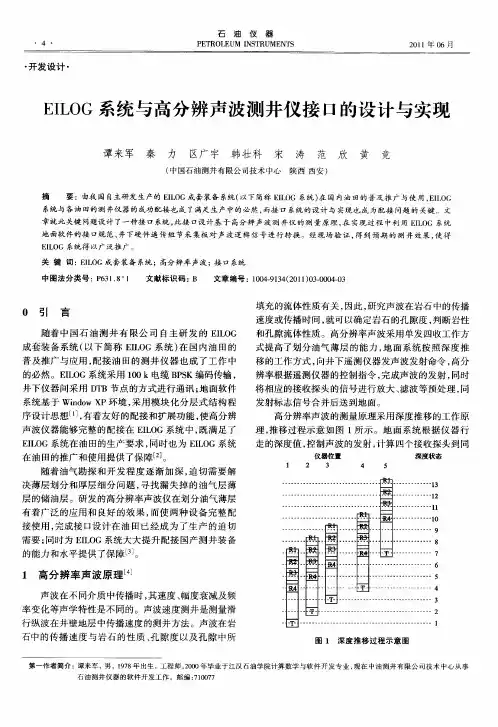

EILOG系统与高分辨声波测井仪接口的设计与实现


声 波仪 器能 够完 整 的配 接在 ＥＬ Ｇ系统 中 ， 满 足 了 ＩＯ 既 ＥＬ Ｇ系统 在 油 田的生 产要 求 ， ＩＯ 同时也 为 ＥＬ Ｇ 系统 ＩＯ 在 油 田的推 广 和使用 提供 了保 障 ｌ ＿ ２。 ２ ＿ 随着 油气 勘探 和开 发 程 度 逐 渐 加 深 ， 切需 要 解 迫 决 薄层划 分 和厚 层 细分 问题 ， 寻找 漏 失 掉 的 油气 层 薄 层 的储 油层 。研 发 的高分 辨率 声波 仪在 划分 油气 薄层 有着 广泛 的应用 和 良好 的效 果 ， 使 两 种设 备 完 整 配 而 接生产 的迫 切 需要 ； 同时为 ＥＬ Ｇ系统大 大 提升 配 接 国产 测井 装 备 ＩＯ 的 能力 和水 平提 供 了保 障Ｅ 。 ３ Ｊ
第一作者简介 ： 谭来军 ，男 ，１７ ９ ８年出生 ， 工程师 ，０ ０年毕业 于江汉石油学 院计算数学与软件开 发专业 ， ２０ 现在 中油测井有 限公 司技 术 中心从事 石油测井仪器的软件开发工作。邮编 ：１０ ７ ７ ０ ７
２１ ０ ０年
一
第２ ５卷
第３ 期
谭来 军等 ： ＩＯ Ｅ Ｌ Ｇ系统与高分辨声波测井仪 接 口的设计与实现
石
油
仪
器
ＰＥＴＲＯＬＥＵＭ Ｉ ＴＲＵＭ ＥＮＴＳ ＮＳ
・
开发 设计 ・
ＥＬ Ｇ系统与高分辨声波测井仪 接 １的设 计与实现 ＩＯ ３
谭来 军 秦 力 区广 宇 韩壮科 宋 涛 范 欣 黄 竞
（ 中国石油测井有限公司技术 中心 陕西 西安 ）
摘
每 ８ｍｍ下 发一 次 ， 依次 循环 上 传 四道 波 为一 个 周期 。
Ａｔ ＝Ｒ１ 一Ｒ１ １ １ ４ Ａｔ ２＝Ｒ１ —１ ７ 一Ｒ２ —４ ６
EILog高分辨率双侧向仪器测井方法及现场应用_2009内部培训

EILog高分辨率双侧向仪器测井方法及现场应用_2009内部培训


井眼校正能够在宏观上解决高分辨率井眼影响严重问题， 改善曲线质量，但在细节上还存在不足之处；
在进行井眼校正过程中，泥浆电阻率是其中一个关键参数， 测准泥浆电阻率尤为重要；还有椭圆井径影响；
井眼校正图版计算模型理想，而实际测量值是受各种环境 因素和复杂地层模型综合影响得到的，这种校正并不是精确 校正；
低阻井眼影 响导致测量
值偏高
高围岩对比
八、数值模拟
围岩影响小 于5700测量 值接近围岩
受井眼影响 小与5700测 量值接近
提纲 一、预备知识 二、仪器研发背景 三、电极系结构及工作原理 四、探测深度 五、分层能力 六、井眼影响
七、参考N电极的电位影响 八、数值模拟对比 九、现场应用 十、总结
仪器主要应用区块
九、现 场 应 用
高分辨率双侧向研制的目的主要是在中高阻地区能够 有效的识别薄层、薄互层，可以替代常规双侧向仪器进行 测井服务。
高分辨率双侧向的主要优势并不在低阻地区，如果必 须在低阻地区使用，应该进行有效井眼校正，曲线质量可 以得到改善，但要注意校正存在的一些问题。
与5700双侧向对比
九、现 场 应 用
二、仪器研发背景
高分辨率双侧向是在传统双侧向的基础上，对 电极系进行改进，提出了新型的电极系结构。其特 点是：大大地缩短了电极系长度（主电极系为4m左 右）；既保持了传统双侧向深浅探测深度，又大大 提高了纵向分层能力（0.4m左右），在大部分地区， 高分辨率双侧向可以取代常规双侧向用于常规测井。
二、仪器研发背景
高分辨率双侧向深、浅聚焦工作基本原理与普通双侧向一 致，区别在于高分辨率双侧向的主流由两个电极共同发射，再 加上电极尺寸和各电极间距离以及监控电位等因素，形成一种 过聚焦工作状态，从而实现仪器的高分辨率，但带来直接的问 题是井眼影响严重。
EILog双侧向测井仪 共33页

EILog双侧向测井仪 共33页


R B6
R C7 RX /D T
R B5
R A3 /A N3 /VR EF
R B4
R A4 /T0 CK I
R B3
R B2
V SS
R B1
V SS
R B0 /IN T
1
R3
20 0 2 3 4
7
28 27 26 25 24 23 22 21
R 5 20 0
C7
16
0.47 uF
51
59
58
56
21 22 23 24 25 26 27 28
D3
CTR
9
7
10
6
5
3
4040
2
4
13
11
12
14
15
1
D2B
5
1
4
4049
+12v
R3 6.2k
R4 10
+12v
-12v
+ 15 v 13
-15 v 12
N1
2 23
6
20 7
19
18
8
15
QQ11 115
1
NC
10
3
NC
9
21
NC
16
22
NC
24
NC
17
GND
14
4
GN D 5
GN D
11
+12v
产生并输出深、浅屏流源信号。
信号源 受控信号 斩波电路
35Hz参考信号 280Hz参考信号
滤波电路
深屏流信号 浅屏流信号
J1 -1 7 J1 -1 6
J2 -1 0
测井-操作员理论考试题答案

测井-操作员理论考试题答案

操作员理论考试题答案一、选择题（每题2分，共20分）1、双侧向重复测井与主测井形状应相同，重复测量值相对误差应小于（B）A、2%B、5%C、7%D、10%2、砂岩储层SP曲线显示明显的正异常，泥浆滤液和地层水电阻率的关系是( C )。

A. Rmf接近RwB. Rmf大于RwC. Rmf小于Rw3、自然伽玛测井可以认为是（C ）测井。

A：渗透率；B：密度；C：泥质含量；D：井径。

4、光电编码器由（ D）、发光管、光电管及相应的放大电路组成。

A、机械深度传送器；B、磁性记号器；C、测量轮；D、光栅圆盘；5、加长电极马笼头的10芯与外壳之间至少应该（ C）A、相连通B、有500Ω电阻C、大于10MΩD、大于50MΩ6、放射性测井现场刻度是( C )级刻度。

A、1B、2C、3D、47、自然伽马测井仪器的伽马射线探测器由闪烁晶体和（ B ）组成A、分频器；B、光电倍增管；C、脉冲幅度鉴别器；D电缆驱动器；8、通常使用的深度记号接收器就是一个密封的（ C ），它可直接由汽车的点火线圈改造而成。

A 电阻B 电容C 电感线圈D 光电管9、模数转换过程按时间顺序依次为（C）；A、保持，取样，量化，编码；B、取样，保持，编码，量化C、取样，保持，量化，编码；D、保持，取样，编码，量化10、当地层水电阻率Rw近似等于泥浆电阻率Rm且侵入不深时，若有可动油气存在，则有如下关系(RMSFL为微球聚焦测井)（B）A、RMSFL>RLLS>RLLDB、RMSFL<RLLS<RLLDC、RMSFL<RLLS=RLLDD、RMSFL=RLLS<RLLD二、填空题（每空1分，共20分）1、现场测井资料的“四度”分别是_____、_____、______、_____。

（深度、速度、刻度、幅度）2、渗透层井径数值一般_____钻头直径值。

（接近或略小于）3、同次测井曲线补接时，接图处曲线重复测量井段应大于___米；不同次测井曲线补接时，接图处曲线重复测量井段应大于___米。

EILog快速与成像测井系统简介

EILog快速与成像测井系统简介


方位：0-360°
误差：±2° 垂直分辨率：10 mm
二、构成及主要技术指标
岩性密度测井仪
岩性密度测井是利用γ 射线 与地层介质原子发生康普顿效应 和光电效应，测量地层返回γ 射 线在不同能量上的分布来求取地 层密度b和反映地层岩性的光电 吸收指数Pe。
二、构成及主要技术指标
岩性密度测井仪
料，可满足储层快速直观解释、精细
解释及综合评价等需要。
LEAD综合应用平台
二、构成及主要技术指标
网络化测井数据实时传输与快速处理软件
二、构成及主要技术指标
综合化地面仪
支持常规裸眼井、套管 井、生产井测井和射孔取心 作业，支持国产成像测井仪 器的测井作业。进行实时测 井过程控制、实时测井质量 控制、测井数据管理控制、 系统服务控制，完成测井数 据采集、处理、显示、绘图 和记录。
二、构成及主要技术指标
连斜井径微电极测井仪
连续测斜 井斜角测量范围0～90 º 微电极
测量范围0.1Ω.m－100Ω.m
测量误差 ±10%，0.1Ω.m－1Ω.m时 ±5%，1Ω.m－50Ω.m时 ±10%，50Ω.m－100Ω.m 温度漂移 ±10%
井斜角测量误差± 0.2 º
EILog快速与成像测井系统 介 绍
汇报提纲
一
二 三 四 测井成套装备概况 构成及主要技术指标 测井及实际应用效果 测井装备的发展趋势
二、构成及主要技术指标
EILog快速与成像测井系统是由CNPC重点 投资、CPL 直接组织研发完成的。 目前，EILog已经实现了“测得好、测得
快”的目标。其精度相当于引进成像装备的水
张力温度泥浆电阻率短节
电缆张力 测量范围 测量误差 分辨率 泥浆温度 测量范围 测量误差 分辨率 泥浆电阻率 测量范围 测量误差 分辨率 -5000kg～＋5000kg ±10％ 1.5kg －40～155°C ± 3° C 0.1°C 0.01.m～10 .m ±10％ 0.01.m
EILog三参数测井仪器电路原理及故障原因分析

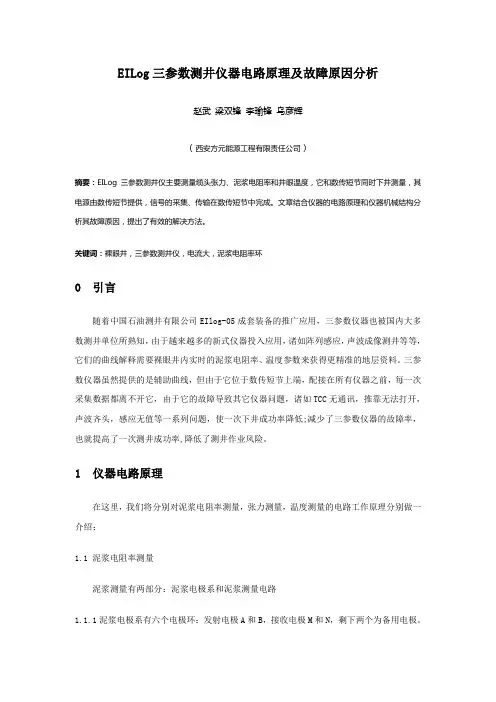

EILog三参数测井仪器电路原理及故障原因分析

EILog三参数测井仪器电路原理及故障原因分析赵武梁双锋李瑜锋乌彦辉（西安方元能源工程有限责任公司）摘要：EILog三参数测井仪主要测量缆头张力、泥浆电阻率和井眼温度，它和数传短节同时下井测量，其电源由数传短节提供，信号的采集、传输在数传短节中完成。

文章结合仪器的电路原理和仪器机械结构分析其故障原因，提出了有效的解决方法。

关键词：裸眼井，三参数测井仪，电流大，泥浆电阻率环0 引言随着中国石油测井有限公司EIlog-05成套装备的推广应用，三参数仪器也被国内大多数测井单位所熟知，由于越来越多的新式仪器投入应用，诸如阵列感应，声波成像测井等等，它们的曲线解释需要裸眼井内实时的泥浆电阻率、温度参数来获得更精准的地层资料。

三参数仪器虽然提供的是辅助曲线，但由于它位于数传短节上端，配接在所有仪器之前，每一次采集数据都离不开它，由于它的故障导致其它仪器问题，诸如TCC无通讯，推靠无法打开，声波齐头，感应无值等一系列问题，使一次下井成功率降低;减少了三参数仪器的故障率，也就提高了一次测井成功率,降低了测井作业风险。

1 仪器电路原理在这里，我们将分别对泥浆电阻率测量，张力测量，温度测量的电路工作原理分别做一介绍：1.1泥浆电阻率测量泥浆测量有两部分：泥浆电极系和泥浆测量电路1.1.1泥浆电极系有六个电极环：发射电极A和B，接收电极M和N，剩下两个为备用电极。

如下图：1.1.2泥浆测量电路由两部分电路构成：发射电路和测量电路。

A.发射电路,电路图如下：从电源变压器次级取来的50赫兹正弦信号，经比较器变为方波信号，经分频器分频获得12.5赫兹作为整个仪器的信号源，经延时驱动电路驱动，U4隔离，控制Q1,Q2产生所需的波形，通过电极系输出至泥浆。

B.测量电路：电路如下图：由电极NJ1、NJ2采来的泥浆信号，经放大器放大后，送入相敏检波器进行检波，变为直流信号，通过低通滤波器滤波，输出送到CTGC短节进行采集传输。

1.2 张力、温度测量这两个测量的参数都比较简单，通过探头传感器采集到参数，然后传输到测量板进行数据处理，输出送到CTGC短节进行采集传输。

补偿声波测井仪维修手册 - 副本

补偿声波测井仪操作维修手册EILog-05补偿声波测井仪操作维修手册日期版本号描述06/2005 V1.0 首次发布1 总体描述 (1)1.1仪器描述 (1)1.2技术规范 (3)2 安全注意事项 (4)3 工作原理 (5)3.1简介 (5)3.2功能电路板工作原理 (7)3.3声系统结构 (10)4 仪器的组装与拆卸 (11)4.1电子线路筒的拆卸 (11)4.2声系的拆卸 (13)5 仪器故障检测 (24)5.1仪器总体故障的检查 (24)5.2仪器单板参数测试 (24)6 仪器维修与刻度 (28)6.1说明 (28)6.2预防性维修 (28)1 总体描述1.1 仪器描述声波测井(acoustic logging)是研究地层声波速度的测井方法，用来测量所钻开地层的声速。

补偿声波测井（borehole compensated sonic logger ）是采用补偿测量办法进行声波时差测井的方法，补偿测量能消除恶劣井眼条件的影响。

补偿声波测井仪测量的传播时间可用来进行地层对比和计算地层孔隙度，是目前声波测井中使用最广泛、效果最显著的一种方法，所以它和补偿中子、补偿密度测井一起被称为孔隙度测井系列。

1.1.1 仪器原理仪器采用井眼补偿方式工作（图1-1），声波发射接收顺序见下表：时差计算方法为：2downup t t t ∆+∆=∆顺序 发射 接收 1 TX1 REC2 2 TX1 REC1 3 TX2 REC1 4 TX2 REC21111R T R T up t t t −=∆ 2212R T R T down t t t −=∆其中：Δt up 上发射时所测量的时差，Δt down 下发射时所测量的时差。

1.1.2 功能与用途・确定含流体地层的孔隙度；・在恶劣井眼条件下采集准确孔隙度资料； ・地层对比； ・采集地层速度资料；・结合其它孔隙度资料识别岩性； ・结合其它孔隙度资料确定次生孔隙度； ・从波形特征或变密度显示识别裂缝。

EILog自然伽马测井仪计数率偏低的影响因素分析及解决

迅速 减 少 ，高于这 一坪区后 ， 数 率又 随高 压 的增 加 计 而 迅速 增加 ，这种 特性 就是 坪区特 性 。
１ 仪 器 工 作原 理 ［ ］
自然伽 马仪 器 主要有 探测 器 、 高压 电源和 电子 线 路 三部 分组 成 ，如图 １所示 。
在 实 际生 产 中每 个光 电倍 增 管 的 高 压坪 区 都 不
图 １ 伽马仪器工作原理
窄 ，我们在 选择 坪区 时 ，应该 选择 高温 与常温 坪 区 的 重合处 ，一般重 合 的坪 区 大约在 １０２ ０ 左右 ，如 ０ －０ Ｖ 图 ２所示 。为 了减小 电压波 动对 计数 率 的影响 ，工作 高压 最好 选择在 重合 坪区 的中 点 。 果高 压选择 低 于 如
馈 电阻 的大 小来 改变 前置放 大器 的放 大倍 数 ，自然 ３
伽 马仪 器放 大倍 数选 择为 ＝５ 。
焦 成 一束后 射人 第 一打 拿极 Ｄ１ ，产生 更 多 的次 生 电 子 ，次 生 电子 在极 问 电场作 用下 ，不 断飞 向下 一极 ， 因而打 出 的 电子 愈来 愈 多 ， 阳极 的作 用是收 集 最后 一
面上 光学硅 油耦 合性 不好 ， Ｎａ 晶体产 生 的光子数 使 Ｉ
图 ５ 伽马信号处理电路
减少 。为提高 计数率 ，必 须保 证 Ｎａ 晶体干 燥 ，并定 Ｉ
期涂 抹新 鲜硅油 。
２６ 光 电倍增 管灵 敏度 下降 的影响 ． 光 电倍 增管 具有很 高 的灵敏 度 ， 以探测 非常微 可 弱 的 光 信号 ，但 在 入 射 光 强度 过 大 或 照射 时 间 过 长 时 ， 电倍 增管会 出 现光 电流衰 减 、灵敏 度骤 降 的疲 光 劳 现象 ， 这是 由于 过大 的光 电流使 电极 升温而 使 光电

EILog超声成像测井仪演示文稿压制


一、 仪器综述
仪器总体指标
井下仪器耐温：155°C 井下仪器耐压：100Mpa 裂 缝 分 辨 率：1mm 可测井眼范围：115--240mm 扫描速度：每秒5圈；一圈采集512个点 供电电源频率：50Hz 供电电源电压：220V 声波探头频率：0.5MHz、 1.5MHz 泥浆密度：< 1.25g/cm3 适应井斜范围：< 6度 仪器外径：89mm 仪器长度：5.3m 探头：两个（0.5MHz、1.5MHz)， 但每一个即做为发射又做为接收 为使用；
三、 单元电路说明
三、 单元电路说明
100K超声成像测井仪电源由±12VDC、＋5VDC、＋34VDC组成。 ±12VDC：由电源变压器输出20VAC给整流电路（整流电路由D1、D2、 D3、D4组成），整流输出约为＋20VDC，经过电容C5、C6滤波，输入给 U2(LM150)电压调节器，输出为＋12VDC，再经C7、C8滤波后提供给其它电 路使用。－12VDC电路工作原理与＋12VDC相似。 ＋5VDC: 由电源变压器输出10VAC给整流电路（整流电路由D9、D10、 D11、D12组成），整流输出约为＋10VDC，经过电容C1、C2滤波，输入给 U1(LM150)电压调节器，输出为＋5VDC，再经C3、C4滤波后提供给其它电 路使用。 ＋34VDC：由电源变压器输出40VAC给整流电路（整流电路由D13、D14、 D15、D16组成），整流输出约为＋40VDC，经过电容C13、C14滤波，输入 给U4(LM150)电压调节器，输出为＋34VDC，再经C15、C16滤波后提供给发 射电路使用。
提 纲
仪 器 综 述
总 体 电 路 说 明 单 元 电 路 说 明
声 系 的 说 明 操 作 说 明
一、 仪器综述

一种用于矿物测井的补偿密度仪

一种用于矿物测井的补偿密度仪
Scot.,JH;李崇儒
【期刊名称】《国外测井技术》
【年(卷),期】1989(004)003
【总页数】14页(P42-55)
【作者】Scot.,JH;李崇儒
【作者单位】不详;不详
【正文语种】中文
【中图分类】P631.83
【相关文献】
1.神经网络用于测井矿物鉴定问题 [J], 周远田
2.一种适用于山区测井的数字化测井仪-- HD-4002A 轻型综合测井仪 [J], 徐传国;焦仓文;陆士立;马艳芳;袁明;乔宝强
3.一种页岩气储层脆性矿物含量测井计算方法 [J],
4.一种用于声波测井仪的新型隔声体测井装置 [J],
5.一种页岩气储层脆性矿物含量测井计算方法 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

密度仪器调试注意事项
在拆卸、安装密度探头时，由于密度 探头较重，在拆卸、安装过程中要注意人 身安全。 往密度滑板里放入线路骨架时，手指 千万不能伸入滑板上的圆孔。 在维修液压推靠器时，要防止由于推 靠器的自锁故障而造成的推靠器付臂突然 崩开。
密度仪器对电子元器件的要求 电阻：
补偿密度测井仪采用的电阻和高温精 密电阻，要求电阻的精度在 5 ％以下。电 阻采购回来后，进行抽样检查，确保精度 。 电阻抽样检查合格后，须进行高温老 化。把电阻放入烘箱内加温至175°C，并 且恒温二个小时。反复两次后再对电阻进 行抽样检查，保证电阻精度后方可使用。
密度测井核物理基础
伽马射线与物质的相互作用主要有电子对 效应、康普顿效应和光电效应，而其中只有康 普顿效应才与地层的密度成正比关系。因此密 度的测井原理和技术手段，首先要保证被探测 到的伽马射线的强度主要反映光子在地层中的 康普顿散射过程。密度测井选用 Cs137 为伽马源， 它发射能量为 0.661MeV 的伽马光子，这就排除 了形成电子对的可能性。
仪器技术指标
仪器测量范围：1.50-3.00 g/cm3 ； 仪器测量精度：0.03 g/cm3 ； 重复误差：0.03g/cm3(井壁平整处)； 可同时测量ρb、△ρ、井径三条曲线； 仪器温度性能：在155C条件下正常工作 1小时，高温时的计数率相对室温变化范 围在5%以内；
仪器技术指标
泥饼补偿： • 地层密度ρ≤2.2 g/cm3时，泥饼厚度 ≤20mm； • 地层密度2.2 g/cm3＜ρ≤2.5 g/cm3时， 泥饼厚度≤15mm； • 地层密度ρ＞2.5 g/cm3时，泥饼厚度 ≤5mm。
仪器技术指标
仪器最大外压：100Mpa 仪器最大测速：560m/h 测速与源强有关。 仪器使用电缆长度7000m 仪器测量范围:1.50-3.00 g/cm3 仪器耐温：1550
补偿密度测井的核物理基础
密度测井核物理基础
仪器的放射源和探测器装在压向井壁的滑 板上，测井时伽马源向地层发射伽马光子，经 地层散射吸收后，有部分经过散射的光子由密 度测井仪器的两个探测器接收。源和探测器之 间由屏蔽体隔开，使源发射的伽马光子不能直 接射到探测器。仪器背向地层的一侧也加以屏 蔽，以减小井眼的影响。距离源近的探测器叫 短源距探测器，距离源远的叫长源距探测器。 地层的密度不同，对伽马光子的散射和吸收能 力不同，探测器记录到的读数也不同。
仪器特点
仪器特点
本仪器由探测器、前置放大电路、信号处 理电路以及高压电路组成。探测器由NaI晶体 和光电倍增管组成，它接收由伽马源轰击地层 后地层散射的伽马射线；前置放大电路是把来 自光电倍增管的脉冲信号进行放大；信号处理 电路是一个高温混合电路模块，它把放大后的 信号进行鉴别、分频、整形，然后输出给遥测 短节；高压电路是由两个高压模块组成，分别 提供长、短两个探测器所需要的高电压，它输 出的高压为负高压。
密度仪器对电子元器件的要求 电容
对胆电容要检查其耐压值是否适合电路要 求，并经过温度试验检查其温漂。要求175°C 时电容的容量下降幅度不超过30％。 对高压隔直电容要检查其漏电流的大小， 并经过温度试验检查其温漂和漏电流。要求 175°C时电容的容量下降幅度不超过30％。 密度测井仪采用的贴片电容和其它电容， 须进行高温老化。把电容放入烘箱内加温至 175°C，并且恒温二个小时。反复两次后方可 使用。
密度测井核物理基础
如果将记录伽马射线的阀值定为0.1 －0.2MeV，也就是说只记录那些能量较高 的一次散射或多次散射伽马射线，那就很 大程度上避免了光电吸收的影响。在满足 上述条件下，对中等原子系数的原子组成 的一般地层来说，在伽马光子与地层的相 互作用中，康普顿占绝对优势。
密度测井的核物理基础
密度仪器调试注意事项
补偿密度仪器中有高压电源，高压接近 2KV。调试过程中要注意避免被高压击伤。 仪器通电后，即使关掉电源，在高压隔 直电容和滤波电容上在短时间内仍然残留高 压电位。调试过程中容易造成触电。需要注 意安全。 电烙铁使用完后及时放回原位，以免在 维修中造成烫伤。探测器是精密部件，制造 过程过程中安装、拆卸的时候要轻拿轻放， 不能碰撞，以免损坏。
密度测井的核物理基础
在密度大的地层中，计数率随源距的增 大下降得快，而在密度小的地层中，计数率 随源距增大下降得慢。很明显，在不同的地 层中，计数率随源距的衰减的曲线会有一个 交点。相应的源距叫零源距。当仪器的源距 为零源距时，不同密度的地层具有相同的计 数率，仪器对地层的密度的灵敏度为零。密 度测井均采用正源距。因此，密度仪器记录 的脉冲信号计数率与地层密度值之间成反比 关系。
补偿密度测井仪
讲课提纲
仪器简介 测井原理 探测器 电路简介 仪器刻度
仪器构成
仪器简介
微球电子 线路舱 液压 推靠 器 微球密度 组合探头
仪器简介
双源距补偿密度测井仪是测量地层体积 密度的理想仪器，仪器滑板借助推靠器紧贴井 壁，装在滑板下端的放射源放射出中等能量的 伽马射线射向地层，并ห้องสมุดไป่ตู้地层物质的电子发生 康普顿散射。离放射源一定距离的探测器，所 记录的散射伽马强度与岩石电子密度有关，而 电子密度与地层的体积密度成非常近似的正比 关系，因此，密度测井仪所记录的散射伽马射 线的强度是岩石体积密度的函数，为了消除泥 饼的影响，采用了长、短两种不同源距的探测 器。
探测器和源的距离叫源距。当源强和源距 选定后，探测器接收到的散射伽马射线的强度 决定于两个作用过程：（1）由源发射出的伽 马光子经地层一次或多次散射使部分伽马光子 射向探测器；（2）射向探测器的伽马光子， 有一部分被再散射而改变方向或者被吸收。当 源距很小时，上述第一个过程是主要的，因而 地层密度越大，计数率也越高。当源距很大时， 第二个过程的作用超过了第一个过程的作用， 因而地层密度越大，探测器接收到的光子越少， 计数率也越小。
密度仪器对探测器的要求
探测器晶体（NaI）
尺寸筛选： 密度仪器使用的晶体尺寸为Φ22Χ50 ，
