光伏支架标准文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-太阳能光伏发电支架1 范围1.本标准规定了金属制太阳能光伏发电支架产品的型号、要求、试验方法、检验规则及标志、包装、运输、贮存。
2.本标准适用于金属制固定、单轴跟踪、双轴跟踪太阳能光伏发电支架。
2 引用标准下列标准所包含的条文，通过在本标准引用而构成本标准的条文。
本标准发布时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T700-2006碳素结构钢GB/T6725-2008冷弯型钢GB/T4171-2008耐候结构钢GB/T1591-2008低合金高强度结构钢GB3077-1988合金结构钢技术条件GB/T13793-2008直缝电焊钢管GB/T5117-1995碳钢焊条GB/T5118-1995低合金钢焊条GB/T983-1995不锈钢焊条GB2101-2008型钢验收、包装、标志及质量证明书的一般要求GB8162-1999结构用无缝钢管GB50017-2003钢结构设计规范GB/T715-1989标准件用碳素钢热轧圆钢GB/T3632-2008钢结构用扭剪型高强度螺栓连接副GB/T5780-2000六角头螺栓尺寸—C级GB/T5781-2000六角头螺栓尺寸—全螺纹—C级GB/T5782-2000六角头螺栓尺寸—A级和B级GB/T5783-2000六角头螺栓尺寸—全螺纹—A级和B级GB/T90.1-2002紧固件验收检查GB/T90.2-2002紧固件标志与包装GB/T3098.1-2000紧固件机械性能螺栓、螺钉和螺柱GB/T15957-1995大气环境腐蚀性分类GB/T19355-2003钢铁结构耐腐蚀防护锌和铝覆盖层指南3定义、型号3.1定义下列定义适用于本标准3.1.1支架用于支承光伏电池组件的系统。
由金属材料制作的立柱、支撑、梁、轴、导轨以及附件等构成，为了跟踪太阳的轨迹还可能配有传动和控制部件。

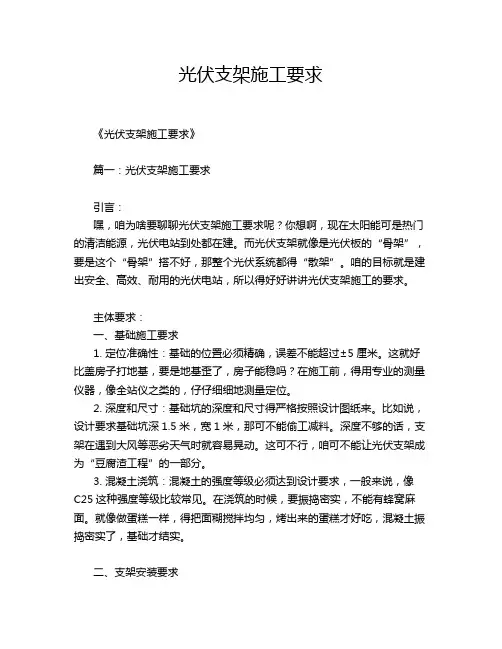

光伏支架施工要求《光伏支架施工要求》篇一：光伏支架施工要求引言：嘿，咱为啥要聊聊光伏支架施工要求呢？你想啊，现在太阳能可是热门的清洁能源，光伏电站到处都在建。
而光伏支架就像是光伏板的“骨架”，要是这个“骨架”搭不好，那整个光伏系统都得“散架”。
咱的目标就是建出安全、高效、耐用的光伏电站，所以得好好讲讲光伏支架施工的要求。
主体要求：一、基础施工要求1. 定位准确性：基础的位置必须精确，误差不能超过±5厘米。
这就好比盖房子打地基，要是地基歪了，房子能稳吗？在施工前，得用专业的测量仪器，像全站仪之类的，仔仔细细地测量定位。
2. 深度和尺寸：基础坑的深度和尺寸得严格按照设计图纸来。
比如说，设计要求基础坑深1.5米，宽1米，那可不能偷工减料。
深度不够的话，支架在遇到大风等恶劣天气时就容易晃动。
这可不行，咱可不能让光伏支架成为“豆腐渣工程”的一部分。
3. 混凝土浇筑：混凝土的强度等级必须达到设计要求，一般来说，像C25这种强度等级比较常见。
在浇筑的时候，要振捣密实，不能有蜂窝麻面。
就像做蛋糕一样，得把面糊搅拌均匀，烤出来的蛋糕才好吃，混凝土振捣密实了，基础才结实。
二、支架安装要求1. 组件连接：支架的各个组件之间的连接必须牢固。
螺栓要拧紧，扭矩得达到规定数值，比如说M12的螺栓，扭矩要达到80 - 100N·m。
这就好比组装乐高积木，每个零件都得卡紧了，不然一晃动就散了。
连接部位还得做好防锈处理，刷上防锈漆，可不能让支架还没开始工作就先生锈了。
2. 平整度：支架安装完成后，整体的平整度要在允许范围内。
水平方向的误差不能超过±2厘米，垂直方向的误差不能超过±1厘米。
这要是不平，光伏板装上去也是歪的，影响发电效率不说，还不好看呢，就像一个人站得歪歪扭扭的，多别扭。
3. 朝向和角度：支架的朝向和角度得根据当地的经纬度和日照情况精确调整。
比如说，在北纬30度的地区，支架的倾斜角度可能在30 - 40度之间比较合适。
支架成品包装规范编制：审核：批准：发布日期：实施日期：1 目的1.1 制定光伏支架型材及配件包装标准，保证质量，满足支架储运、发货与客户要求。
2 适用范围2.1 太阳能光伏支架的包装。
3 光伏支架包装规范内容3.1 U/C型钢等型钢包装3.1.1 U/C型钢采用咬合法堆码打捆图1.U型钢堆码打捆3.1.2 包装数量：每层10组对扣U型钢（即20根U、C型钢），每捆5层。
3.1.3 捆扎道数：小于5米3道，大于5米4道。
3.1.4 捆扎保护：每道钢带下使用石棉布进行护角保护，石棉布宽度略大于钢带宽度。
3.1.5 垫块：捆扎好的整捆下方均匀垫置与捆扎道数相同方木条，方木条规格为80*80mm实木，长度根据单捆（600 mm）或货车宽度需要定制（适用于叉车与吊车卸货，如项目地只使用吊车卸货时垫木高度应不小于40mm），每捆下方的木垫块厚度须相同。
3.1.6 必须注意的是，垫块、捆扎条以及接触到的周边环境不能附着污染物（特别是铁锈）以免影响镀锌层质量。
3.1.7 允许同种规格的型钢一起打包，不同规格产品一起混包需经技术认可。
3.2 钢管（立柱等）包装3.2.1 钢管采用六角形包装方式。
3.2.2 Φ 76mm钢管每捆捆扎37根，Φ60mm钢管捆扎61根钢管。
3.2.3 每捆捆扎道次：3米以下2道，3米以上3道，每道钢带下垫石棉布，捆扎结实。
图2：六角形装件3.3 角钢包装规范3.3.1 角钢采用咬合法按图4方式堆码打捆，单捆重量2吨以下，每捆数量相同并取整数。
3.3.2 角钢长度3米以下捆扎2道，3米以上捆扎3道，捆扎结实。
3.3.3 捆扎保护及垫块同3.1.4，3.1.5及3.1.6规定。
图3：角钢咬合法堆码打捆3.4 拉杆包装规范3.4.1 将拉杆20根打成圆形小捆，用保鲜膜缠绕防护两端螺纹部分。
3.4.2 将打成小捆的拉杆用钢带打捆成重量2吨左右的大捆，两端螺纹部分用编织袋包裹并用胶带缠绕。
3.4.3 捆扎道次：长度4米以下的拉杆捆扎3道，超过4米的拉杆捆扎4道。
太阳能光伏支架系统百科知识太阳能光伏支架，是太阳能光伏发电系统中为了摆放、安装、固定太阳能面板设计的特别的支架。
一般材质有铝合金、碳钢及不锈钢。
太阳能支撑系统相关产品材质为碳钢和不锈钢，碳钢表面做热镀锌处理，户外使用30年不生锈。
太阳能光伏支架系统的特点是无焊接、无钻孔、100%可调、100%可重复利用。
主要简介世界性能源危机，促进了新能源产业的迅猛进展，而太阳能是各种可生能源中最重要的基本能源；因此做为将太阳辐射能转换成电能的太阳能发电技术，即光伏产业更是进展飞速；旧的概念中，光伏产业主要包括太阳能组件生产链，控件器和逆变器等电气掌握组件生产链。
太阳能支撑系统在太阳能板支撑中的应用优点远不止于简洁的生产及安装。
太阳能板还可以依据太阳光线及季节敏捷移动。
就像刚安装时一样，每个太阳能板的斜面都可以通过移动紧固件，调整斜面以适应光线的不同角度，通过再次紧固使太阳能板精确固定在指定的位置。
主要参数安装地点：建筑物屋面或幕墙和地面安装朝向：宜为南向（追踪系统例外）安装角度：等于或接近安装当地纬度荷载要求：风荷载，雪荷载，地震要求排列方式及间距：结合当地日照状况质量要求：10年不锈蚀，20年钢性不降低，25年仍具有肯定的结构稳定性。
设计太阳能光伏支架设计方案面临的挑战，任何类型的太阳能光伏支架设计方案的组件装配部件，最重要的特征之一是耐候性。
结构必需坚固牢靠，能承受如大气侵蚀，风荷载和其它外部效应。
平安牢靠的安装，以最小的安装成本达到最大的使用效果，几乎免维护，牢靠的修理，这些都是做选择方案时所需要考虑的重要因素。
解决方案中应用了高耐磨材料以反抗风力雪荷载和其它腐蚀作用。
综合利用了铝合金阳极氧化，超厚热镀锌，不锈钢，抗UV老化等技术工艺来保证太阳能支架和太阳能跟踪的使用寿命。
太阳能支架的最大抗风力量216公里/小时，太阳能跟踪支架最大抗风150公里/小时（大于13级台风）。
以太阳能单轴跟踪支架和太阳能双轴跟踪支架为代表的新型太阳能组件支架系统，与传统的固定支架相比较（太阳能电池板的数目相同），能极大的提高太阳能组件的发电量，采纳太阳能单轴跟踪支架组件的发电量可以提高25%，而太阳能双轴支架甚至可以提高40%～60%。
