【CN209858379U】一种熔盐粘度仪【专利】

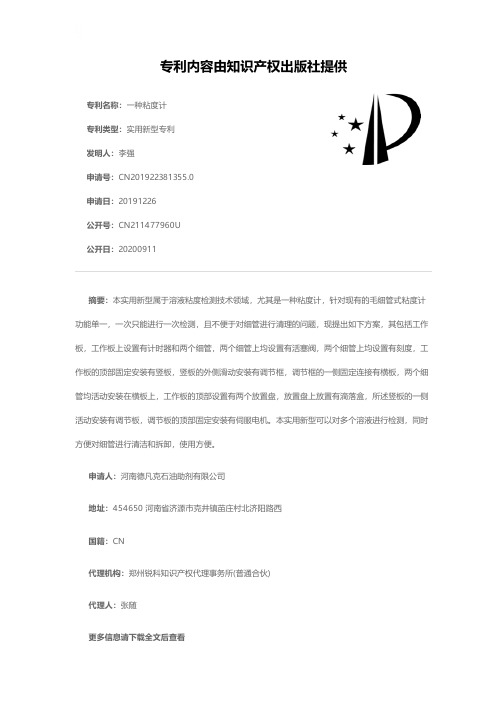

专利名称：一种粘度计
专利类型：实用新型专利
发明人：李强
申请号：CN201922381355.0申请日：20191226
公开号：CN211477960U
公开日：
20200911
专利内容由知识产权出版社提供
摘要：本实用新型属于溶液粘度检测技术领域，尤其是一种粘度计，针对现有的毛细管式粘度计功能单一，一次只能进行一次检测，且不便于对细管进行清理的问题，现提出如下方案，其包括工作板，工作板上设置有计时器和两个细管，两个细管上均设置有活塞阀，两个细管上均设置有刻度，工作板的顶部固定安装有竖板，竖板的外侧滑动安装有调节框，调节框的一侧固定连接有横板，两个细管均活动安装在横板上，工作板的顶部设置有两个放置盘，放置盘上放置有滴落盒，所述竖板的一侧活动安装有调节板，调节板的顶部固定安装有伺服电机。

本实用新型可以对多个溶液进行检测，同时方便对细管进行清洁和拆卸，使用方便。

申请人：河南德凡克石油助剂有限公司
地址：454650 河南省济源市克井镇苗庄村北济阳路西
国籍：CN
代理机构：郑州锐科知识产权代理事务所(普通合伙)
代理人：张随
更多信息请下载全文后查看。

专利名称：一种高温熔体粘度的测试装置专利类型：实用新型专利
发明人：刘大成
申请号：CN94228076.8
申请日：19940321
公开号：CN2191429Y
公开日：
19950308
专利内容由知识产权出版社提供
摘要：本实用新型涉及冶金测试技术，是一种熔体高温 粘度计的检测装置。

其特征是传动部分电动机输出 轴连接的悬吊部分上挂钩轴中部，紧配合套装有阻尼 部分的圆盘状带环形槽阻尼盒内，插入阻尼盒内介质 的阻尼片经阻尼架固接到下挂钩上部的盘缘处，上挂 钩下端经吊丝与下挂钩上端相接，下挂钩下端部插装 带转头的转杆。

优点是吊丝更换快速、容易，给量程 变更提供极大方便，对吊丝的控制准确，熔体粘度的 检测准确度高。

申请人：刘大成
地址：110006 辽宁省沈阳市和平区望湖北路11-242
国籍：CN
代理机构：中国科学院沈阳专利事务所
代理人：许宗富
更多信息请下载全文后查看。

专利名称：一种熔盐换热器专利类型：实用新型专利
发明人：薛霖
申请号：CN202120897768.9申请日：20210428
公开号：CN215725365U
公开日：
20220201
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种熔盐换热器，包括带有进水口和蒸汽出口的换热器本体，进水口和蒸汽出口分别位于换热器本体的底端和顶端，换热器本体上还开设有第一熔盐入口、第一熔盐出口、第二熔盐入口和第二熔盐出口，其中：第一熔盐入口高于第一熔盐出口，第一熔盐入口与第一熔盐出口之间连通有第一换热管；第二熔盐入口低于第二熔盐出口，第二熔盐入口与第一熔盐出口之间连通有第二换热管。

其具有降低对熔盐正常流动的影响，保证熔盐与锅炉水之间正常换热，并减轻对熔盐换热器结构的损伤的效果。

申请人：无锡苏阳化工装备有限公司
地址：214000 江苏省无锡市滨湖区太湖新城科教产业园横山路18号
国籍：CN
代理机构：无锡睿升知识产权代理事务所(普通合伙)
代理人：姬颖敏
更多信息请下载全文后查看。

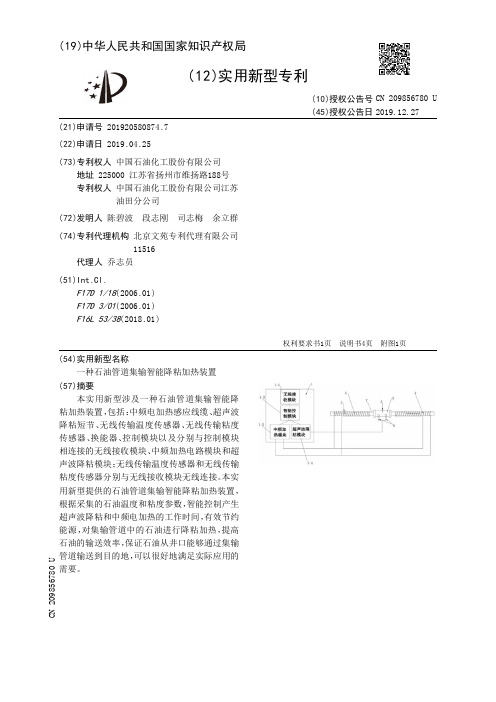

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920580874.7(22)申请日 2019.04.25(73)专利权人 中国石油化工股份有限公司地址 225000 江苏省扬州市维扬路188号专利权人 中国石油化工股份有限公司江苏油田分公司(72)发明人 陈碧波　段志刚　司志梅　余立群　(74)专利代理机构 北京文苑专利代理有限公司11516代理人 乔志员(51)Int.Cl.F17D 1/18(2006.01)F17D 3/01(2006.01)F16L 53/38(2018.01)(54)实用新型名称一种石油管道集输智能降粘加热装置(57)摘要本实用新型涉及一种石油管道集输智能降粘加热装置，包括：中频电加热感应线缆、超声波降粘短节、无线传输温度传感器、无线传输粘度传感器、换能器、控制模块以及分别与控制模块相连接的无线接收模块、中频加热电路模块和超声波降粘模块；无线传输温度传感器和无线传输粘度传感器分别与无线接收模块无线连接。

本实用新型提供的石油管道集输智能降粘加热装置，根据采集的石油温度和粘度参数，智能控制产生超声波降粘和中频电加热的工作时间，有效节约能源，对集输管道中的石油进行降粘加热，提高石油的输送效率，保证石油从井口能够通过集输管道输送到目的地，可以很好地满足实际应用的需要。

权利要求书1页 说明书4页 附图1页CN 209856780 U 2019.12.27C N 209856780U权　利　要　求　书1/1页CN 209856780 U1.一种石油管道集输智能降粘加热装置，其特征在于，包括：中频电加热感应线缆、超声波降粘短节、无线传输温度传感器、无线传输粘度传感器、换能器、控制模块以及分别与控制模块相连接的无线接收模块、中频加热电路模块和超声波降粘模块；无线传输温度传感器和无线传输粘度传感器分别与无线接收模块无线连接。

专利名称：一种高温粘度测量仪专利类型：实用新型专利
发明人：张春南,刘阳,郝亮亮
申请号：CN201922250177.8申请日：20191216
公开号：CN211453247U
公开日：
20200908
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种高温粘度测量仪，具体为测量仪领域，包括一种高温粘度测量仪，包括控制台，所述控制台的表面固定安装有显示器，所述控制台的表面固定安装有操作板，所述控制台的表面固定安装有开关，所述控制台的底部固定安装有采样装置，所述气压支撑杆的底部固定安装有底座，所述底座的底部固定安装有滚轮。

本实用新型通过设置底座滚轮以及减震装置，使得装置在放置的时候，由于空间占用以及移动不方便，会占用很多不必要的空间，且搬运的过程当中，需要耗费很多的人力，进行拆装然后从组，而在底座上装置滑轮之后，既避装置移动太过麻烦的问题，又解决了装置移动太过耗费人力以及物力的问题。

申请人：大庆普勒石油技术开发有限公司
地址：163000 黑龙江省大庆市高新区博学大街23-B号办公1605
国籍：CN
更多信息请下载全文后查看。

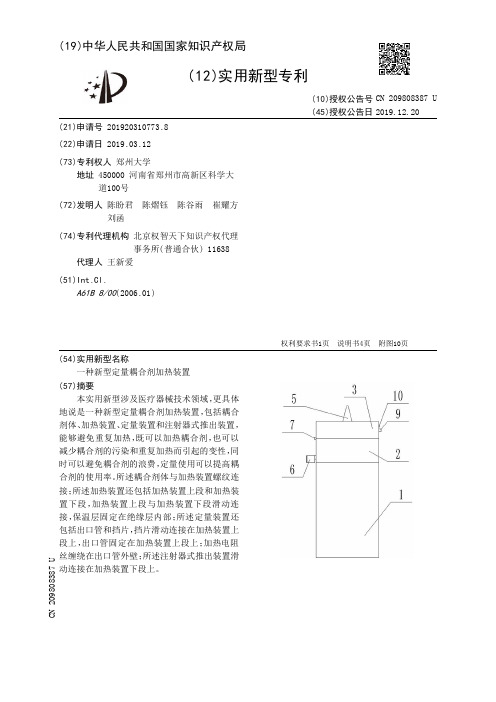

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920310773.8(22)申请日 2019.03.12(73)专利权人 郑州大学地址 450000 河南省郑州市高新区科学大道100号(72)发明人 陈盼君　陈熠钰　陈谷雨　崔耀方　刘函　(74)专利代理机构 北京权智天下知识产权代理事务所(普通合伙) 11638代理人 王新爱(51)Int.Cl.A61B 8/00(2006.01)(54)实用新型名称一种新型定量耦合剂加热装置(57)摘要本实用新型涉及医疗器械技术领域，更具体地说是一种新型定量耦合剂加热装置，包括耦合剂体、加热装置、定量装置和注射器式推出装置，能够避免重复加热，既可以加热耦合剂，也可以减少耦合剂的污染和重复加热而引起的变性，同时可以避免耦合剂的浪费，定量使用可以提高耦合剂的使用率。

所述耦合剂体与加热装置螺纹连接；所述加热装置还包括加热装置上段和加热装置下段，加热装置上段与加热装置下段滑动连接，保温层固定在绝缘层内部；所述定量装置还包括出口管和挡片，挡片滑动连接在加热装置上段上，出口管固定在加热装置上段上；加热电阻丝缠绕在出口管外壁；所述注射器式推出装置滑动连接在加热装置下段上。

权利要求书1页 说明书4页 附图10页CN 209808387 U 2019.12.20C N 209808387U权　利　要　求　书1/1页CN 209808387 U1.一种新型定量耦合剂加热装置，包括耦合剂体（1）、加热装置、定量装置和注射器式推出装置（6），其特征在于：所述耦合剂体（1）与加热装置螺纹连接；所述加热装置还包括加热装置上段和加热装置下段（2），加热装置上段还包括绝缘层（3）、保温层（4）、加热电阻丝（8）、开关（9）和指示灯（10），加热装置上段与加热装置下段（2）滑动连接，保温层（4）固定在绝缘层（3）内部；所述定量装置还包括出口管（5）和挡片（7），挡片（7）滑动连接在加热装置上段上，出口管（5）固定在加热装置上段上；加热电阻丝（8）缠绕在出口管（5）外壁；所述注射器式推出装置（6）滑动连接在加热装置下段（2）上。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920414862.7(22)申请日 2019.03.28(73)专利权人 广州市垠瀚能源科技有限公司地址 510000 广东省广州市海珠区石基路609-A(72)发明人 陈钢　尹彬　陈建浩　(74)专利代理机构 广州三环专利商标代理有限公司 44202代理人 颜希文　黄华莲(51)Int.Cl.G01N 9/08(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种测量黏稠流体密度的装置(57)摘要本实用新型公开了一种测量黏稠流体密度的装置，其包括第一支撑架、电子秤组件、盛液容器、挂钩以及样品台；所述电子秤组件包括电子秤本体、设于电子秤本体上方的托盘以及设于托盘上的第二支撑架，所述第一支撑架跨设于所述托盘上方，所述第二支撑架跨设于所述第一支撑架上方且与所述托盘固定连接；所述挂钩的第一端挂设于所述第二支撑架上，所述挂钩的第二端设有所述样品台；所述盛液容器放置于所述第一支撑架上且所述样品台位于所述盛液容器内。

本实用新型所述的测量黏稠流体密度的装置，测试结果系统误差小，精确度较高，且测试用量少，操作更简便，清洁更快捷，避免了试样浪费，极大提升了测试效率。

权利要求书1页 说明书4页 附图2页CN 209961637 U 2020.01.17C N 209961637U权　利　要　求　书1/1页CN 209961637 U1.一种测量黏稠流体密度的装置，其特征在于，包括第一支撑架、电子秤组件、盛液容器、挂钩以及样品台；所述电子秤组件包括电子秤本体、设于电子秤本体上方的托盘以及设于托盘上的第二支撑架，所述第一支撑架跨设于所述托盘上方，所述第二支撑架跨设于所述第一支撑架上方且与所述托盘固定连接；所述挂钩的第一端挂设于所述第二支撑架上，所述挂钩的第二端设有所述样品台；所述盛液容器放置于所述第一支撑架上且所述样品台位于所述盛液容器内。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920362493.1(22)申请日 2019.03.20(73)专利权人 临沂金锣文瑞食品有限公司地址 276036 山东省临沂市兰山区半程镇金锣科技园(72)发明人 姚现强　李富成　李文斌　(74)专利代理机构 济南舜源专利事务所有限公司 37205代理人 韩洪淼(51)Int.Cl.B01F 13/10(2006.01)B01F 7/18(2006.01)B01F 5/10(2006.01)B01F 15/02(2006.01)(54)实用新型名称一种用于制备高粘度盐水的盐水制备装置(57)摘要本申请提供一种用于制备高粘度盐水的盐水制备装置，涉及高粘度盐水的制备技术领域。

包括盐水搅拌料斗、成品料斗和水箱，盐水搅拌料斗和成品料斗之间设有循环泵，盐水搅拌料斗的上端设有进水口和进料口，盐水搅拌料斗的下端设有出料口，循环泵通过上料管与进料口连通，循环泵通过下料管与出料口连通；水箱通过进水管与进水口连通，上料管上设有出料管。

循环泵能够带动盐水搅拌料斗内的高浓度盐水循环流动起来，增加输送能力，适用于高粘度盐水，使得盐水的搅拌的更加均匀，同时，扇叶转动可以增大盐水的循环速度，防止物料在高粘度的情况下出现堵塞问题，同时能够避免盐水制备装置在高粘度的情况下出现盐水凝固，管道堵塞而出现无法运转的问题。

权利要求书1页 说明书3页 附图1页CN 209865933 U 2019.12.31C N 209865933U权　利　要　求　书1/1页CN 209865933 U1.一种用于制备高粘度盐水的盐水制备装置，其特征在于：包括盐水搅拌料斗(1)、成品料斗(2)和水箱(3)，盐水搅拌料斗(1)和成品料斗(2)之间设有循环泵(4)，盐水搅拌料斗(1)的上端设有进水口和进料口，盐水搅拌料斗(1)的下端设有出料口，循环泵(4)通过上料管(5)与进料口连通，循环泵(4)通过下料管(6)与出料口连通；水箱(3)通过进水管(7)与进水口连通，上料管(5)上设有出料管(8)，循环泵(4)通过出料管(8)与成品料斗(2)连通，盐水搅拌料斗(1)的上部设有横梁(9)，横梁(9)的下部连接有转轴(10)，转轴(10)的底部设有扇叶(11)，横梁(9)上设有驱动转轴(10)转动的驱动电机(12)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920296272.9(22)申请日 2019.03.09(73)专利权人 江苏道赢科技有限公司地址 211400 江苏省扬州市仪征经济开发区闽泰大道1号(72)发明人 王涛　张晓辉　江建勋　(51)Int.Cl.G01N 11/06(2006.01)G01D 5/34(2006.01)(54)实用新型名称一种可矫正精度的运动粘度测试装置(57)摘要本实用新型公开了一种可矫正精度的运动粘度测试装置，包括气泵、粘度测试计、恒温水浴和测试显示装置，气泵的末端与粘度测试计的上端连接，粘度测试计的底端与恒温水浴的内部连接，测试显示装置由初始点红外发射器、初始点红外接收器、末端点红外发射器、末端点红外接收器、处理显示装置、显示屏、操作按钮和处理机构组成，初始点红外发射器设置在第一扩张部的下沿前端，初始点红外接收器设置在第一扩张部的下沿后端，末端点红外发射器设置在第二扩张部的下沿前端，末端点红外接收器设置在第二扩张部的下沿后端，处理显示装置可对数据进行分析计算显示。

该可矫正精度的运动粘度测试装置造价低、操作简单，且精度高，实用性好，利于推广。

权利要求书2页 说明书4页 附图2页CN 209821010 U 2019.12.20C N 209821010U权　利　要　求　书1/2页CN 209821010 U1.一种可矫正精度的运动粘度测试装置，包括气泵（1）、粘度测试计（2）、恒温水浴（3）和测试显示装置（4），其特征在于：所述气泵（1）的末端与粘度测试计（2）的上端连接，所述粘度测试计（2）的底端与恒温水浴（3）的内部连接，所述粘度测试计的上部与测试显示装置（4）的左端连接；所述粘度测试计（2）由管身（201）、第一扩张部（202）、第二扩张部（203）和毛细管（204）组成，所述管身（201）的右侧上方与气泵（1）连接，所述管身（201）与气泵（1）连接处的下方设置有第一扩张部（202），所述第一扩张部（202）的下方设置有第二扩张部（203），所述第二扩张部（203）的下方固定连接有毛细管（204）；所述恒温水浴（3）由水浴锅（301）、电加热装置（302）和温控装置（303）组成，所述水浴锅（301）的底部固定安装有电加热装置（302），且所述水浴锅（301）的前端外侧设置有温控装置（303）；所述测试显示装置（4）由初始点红外发射器（401）、初始点红外接收器（402）、末端点红外发射器（403）、末端点红外接收器（404）、处理显示装置（405）、显示屏（406）、操作按钮（407）和处理机构（408）组成，所述初始点红外发射器（401）设置在第一扩张部（202）的下沿前端，所述初始点红外接收器（402）设置在第一扩张部（202）的下沿后端，所述末端点红外发射器（403）设置在第二扩张部（203）的下沿前端，所述末端点红外接收器（404）设置在第二扩张部（203）的下沿后端，所述处理显示装置（405）的前端固定安装有显示屏（406），所述处理显示装置（405）的前端且位于显示屏（406）的右侧设置有操作按钮（407），并且所述处理显示装置（405）的内部设置有处理机构（408），所述处理显示装置（405）与初始点红外发射器（401）、初始点红外接收器（402）、末端点红外发射器（403）和末端点红外接收器（404）电连接。
