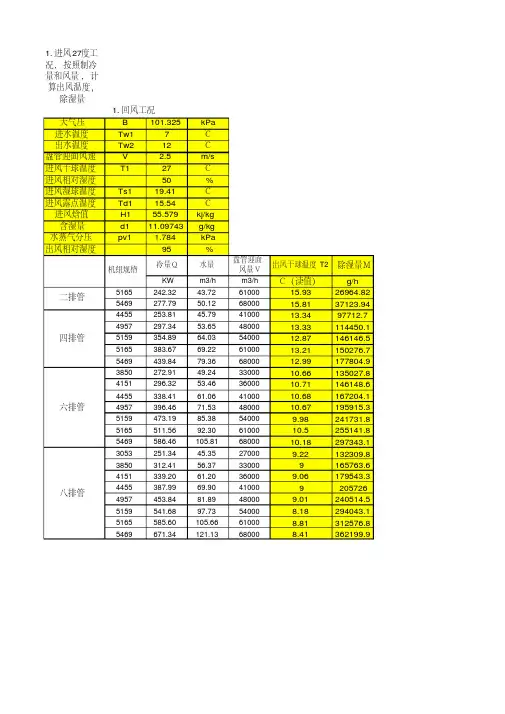

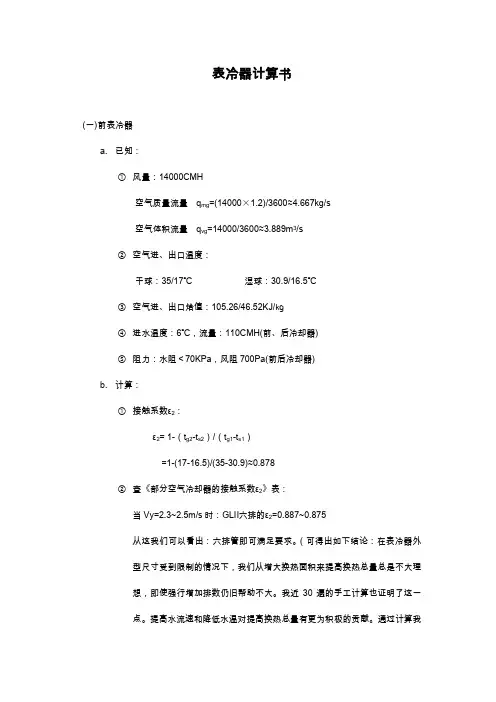

表冷器计算书(一)前表冷器a.已知：①风量：14000CMH空气质量流量q mg=(14000×1.2)/3600≈4.667kg/s空气体积流量q vg=14000/3600≈3.889m3/s②空气进、出口温度：干球：35/17℃湿球：30.9/16.5℃③空气进、出口焓值：105.26/46.52KJ/㎏④进水温度：6℃，流量：110CMH(前、后冷却器)⑤阻力：水阻＜70KPa，风阻700Pa(前后冷却器)b.计算：①接触系数ε2：ε2= 1-（t g2-t s2）/（t g1-t s1）=1-(17-16.5)/(35-30.9)≈0.878②查《部分空气冷却器的接触系数ε2》表：当Vy=2.3~2.5m/s时：GLⅡ六排的ε2=0.887~0.875从这我们可以看出：六排管即可满足要求。
（可得出如下结论：在表冷器外型尺寸受到限制的情况下，我们从增大换热面积来提高换热总量总是不大理想，即使强行增加排数仍旧帮助不大。
我近30遍的手工计算也证明了这一点。
提高水流速和降低水温对提高换热总量有更为积极的贡献。
通过计算我们可以发现钢管的水阻实在太大，稍微增加一点，水阻就大的吓人。
于是我设计采用了两组双排供、双排回的表冷器，在两组总排数仅8排的表冷器里同时供回水达四排之多，水程就一个来回。
这样就出现了大流量小温差的情况，水流速ω可以提高。
在冷冻水里添加乙二醇，使冷冻水的冰点下降。
很容易我们发现对数平均温差提高了很多。
从而达到了提高换热总量的目的。
）③选型分析：⊙冷负荷Q= q mg×(h1-h2)4.667×(105.26－46.52)≈274.14Kw(235760Kcal/h)⊙由六排管的水阻△Pw=64.68ω1.854≤70Kpa得：管内水流速ω≤1.04356m/s[水阻的大小和水程的长短也有密切的关系，经验公式没有对此给个说法。
推论：八排管（即实际上的二排管）在流速一定时的水阻必为六排管的1/3。
